3.3三视图 课件 (1)（25PPT）

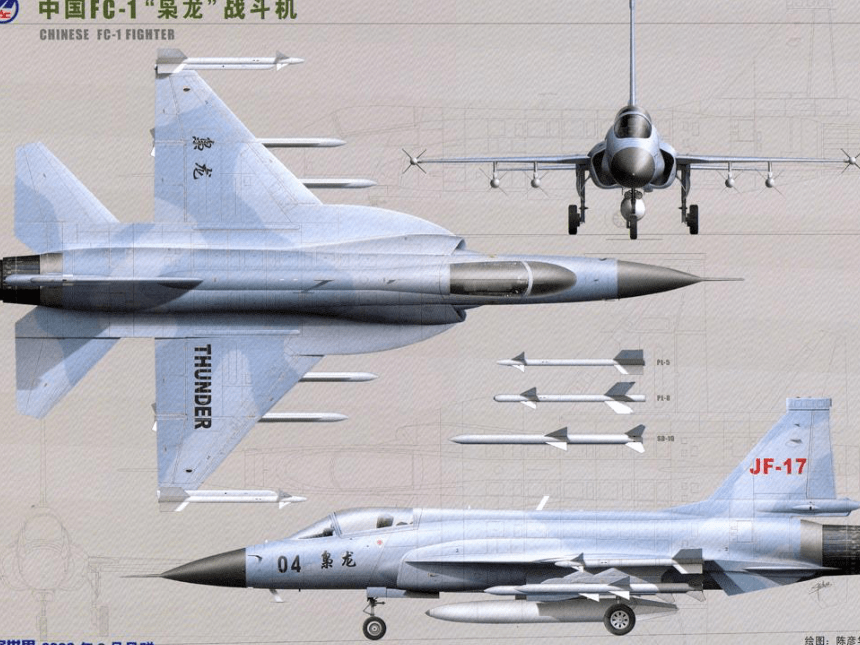

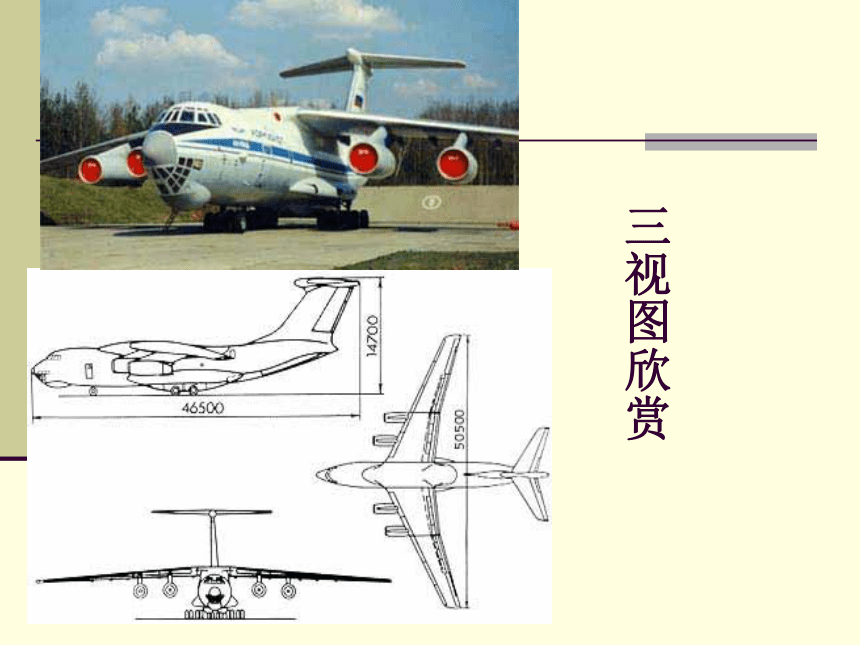

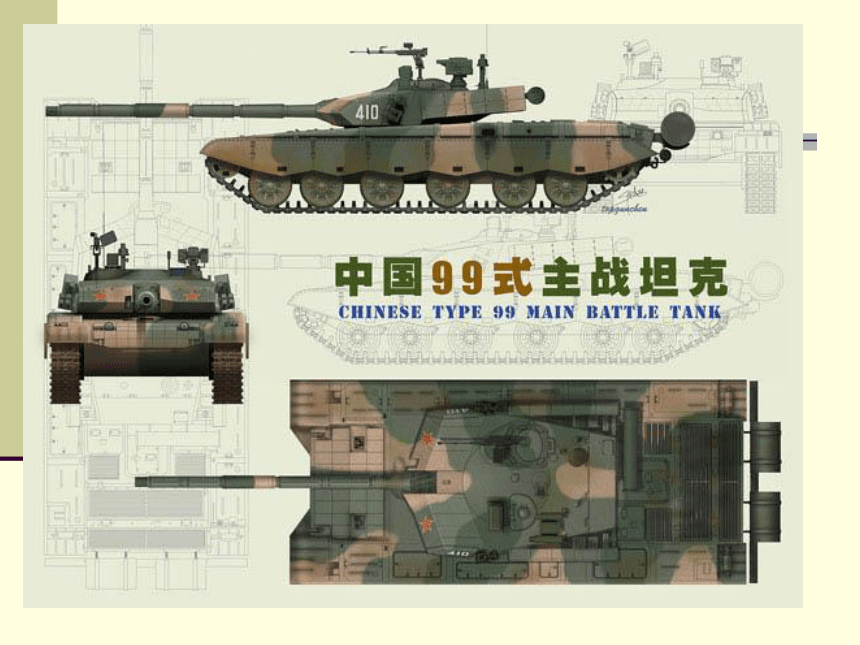

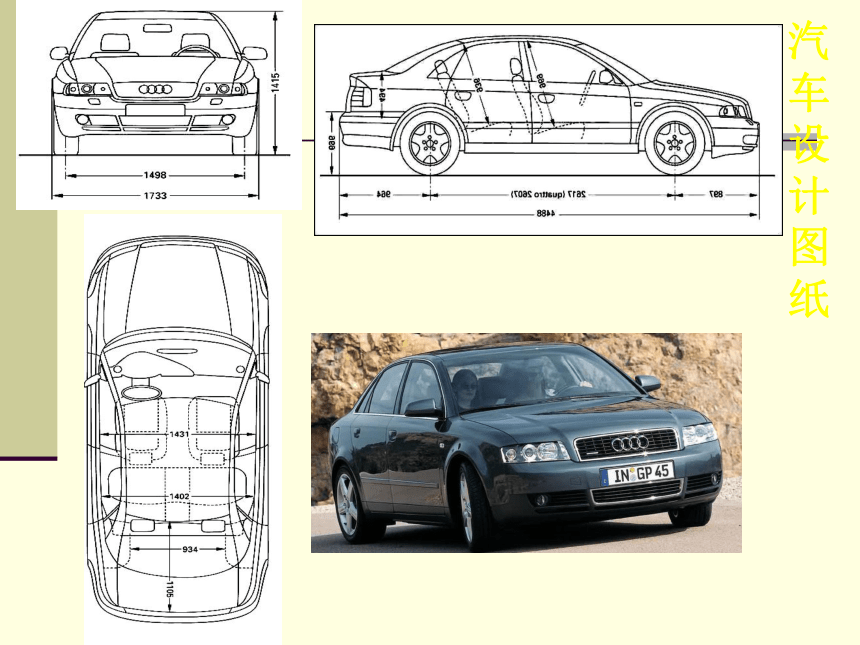

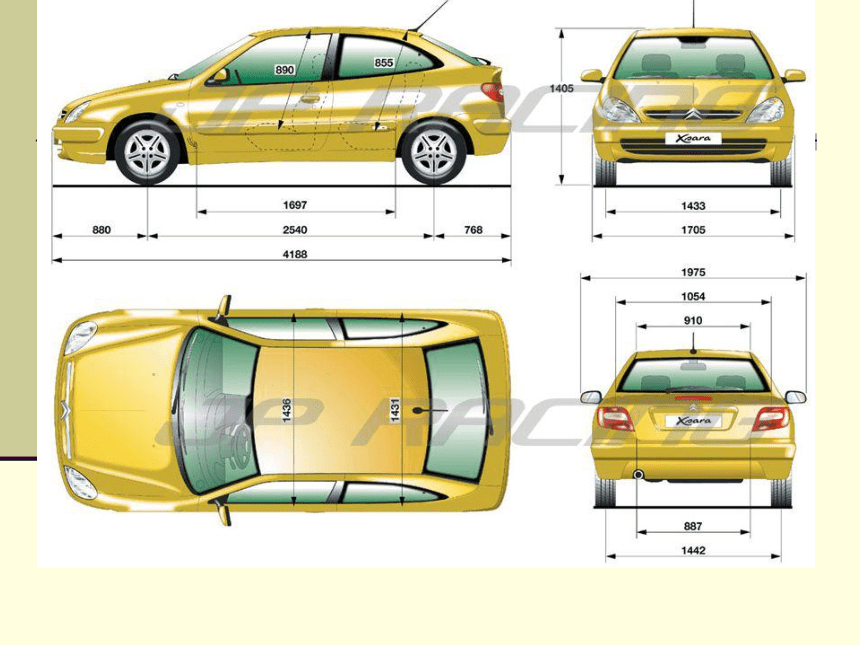

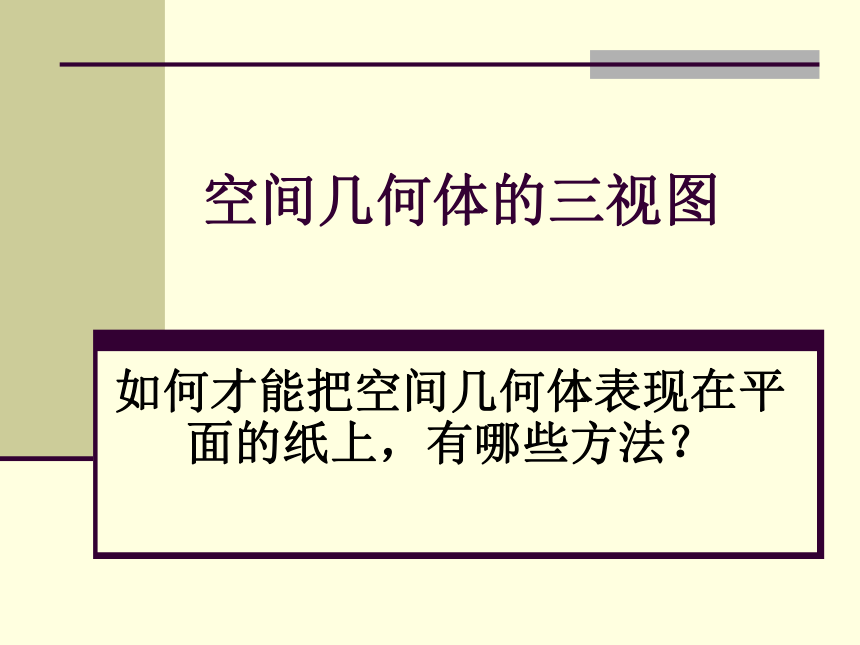

课件25张PPT。中华世纪坛法国卢浮宫3.3 三视图空间几何体的三视图如何才能把空间几何体表现在平面的纸上，有哪些方法？三视图欣赏汽
车
设
计
图

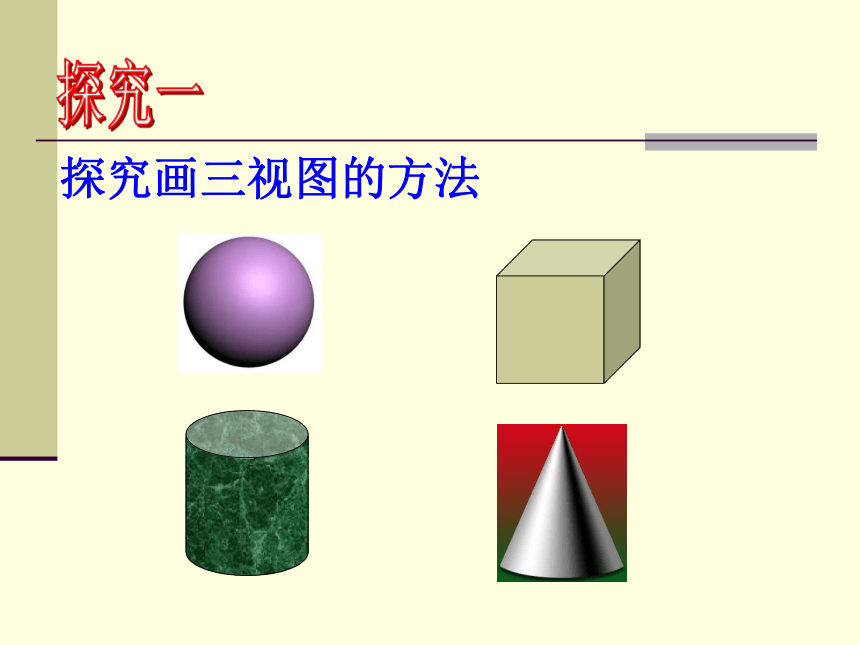

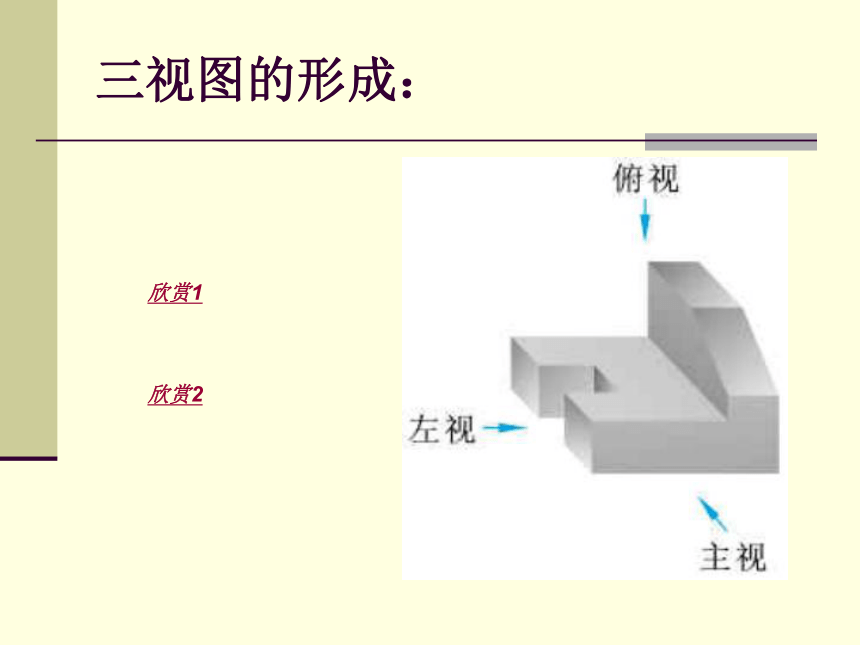

纸三视图的形成：欣赏1欣赏2探究画三视图的方法
探究一完成填空：
（1）球的三视图都是___，
正方体的三视图都是___。
（2）圆柱的正视图、侧视图都是___，
俯视图是____。
（3）圆锥的正视图、侧视图都是___，
俯视图是____。球的三视图 球的三视图都是圆形正方体正方体的三视图都是正方形圆及其
圆心画三视图的方法与步骤收获：如图是一个长、宽、高分别为4cm、3cm、2cm的长方体。请画出它的三视图探究二探究画三视图的长度与实物的关系 俯视图正视图侧视图长4高2宽3高
平
齐探究二探究画三视图的长度与实物的关系 结论：长对正、高平齐、宽相等练习1：如下图放置的圆台的上底直径为2cm、下底直径为4cm、母线长4cm，请画出它的三视图上底2下底4腰4变式：将上圆台倒置后（如图）,它的三视图又是怎样？请画出。俯视图侧视图正视图在画几何体三视图时，看的见的轮廓线和棱用实线表示，不能看见的轮廓线和棱用虚线表示.温馨提示：教材14页第二行例1：如图是一个底面边长4和侧棱长为5的正四棱锥,画出它的三视图,并指出每个三视图中有关线段的长度。（1）正四棱锥的三视图（2）长度关系思考：用一个平行于上正四棱锥底面的平面去截此正四棱锥，已知截面是边长为1的正方形，母线长4的正四棱台，它的三视图又怎样？这节课你有什么收获？1、三视图的画图步骤
2、画三视图时要注意的细节
实线与虚线
3、三视图的长度关系
长对正、高平齐、宽相等
谢谢！
