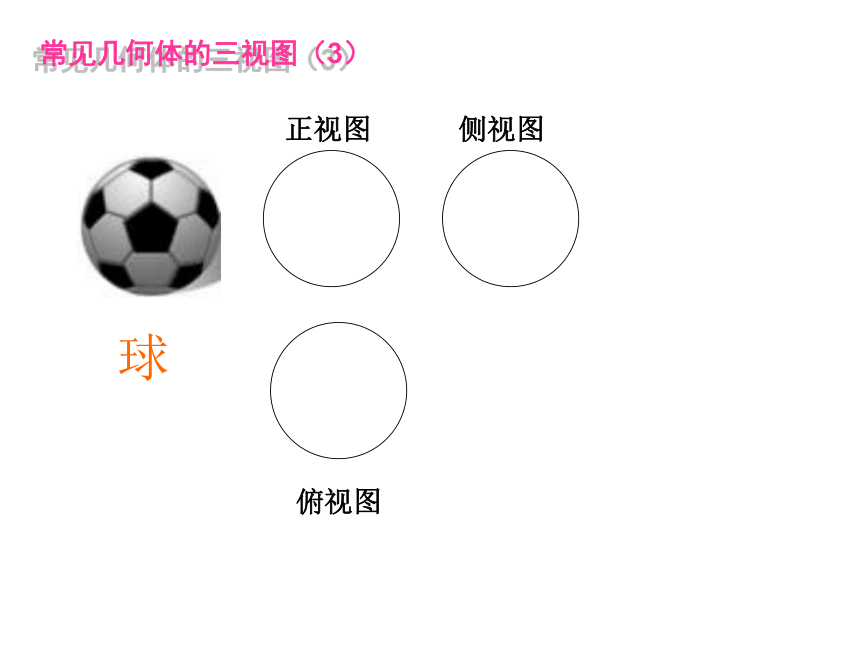

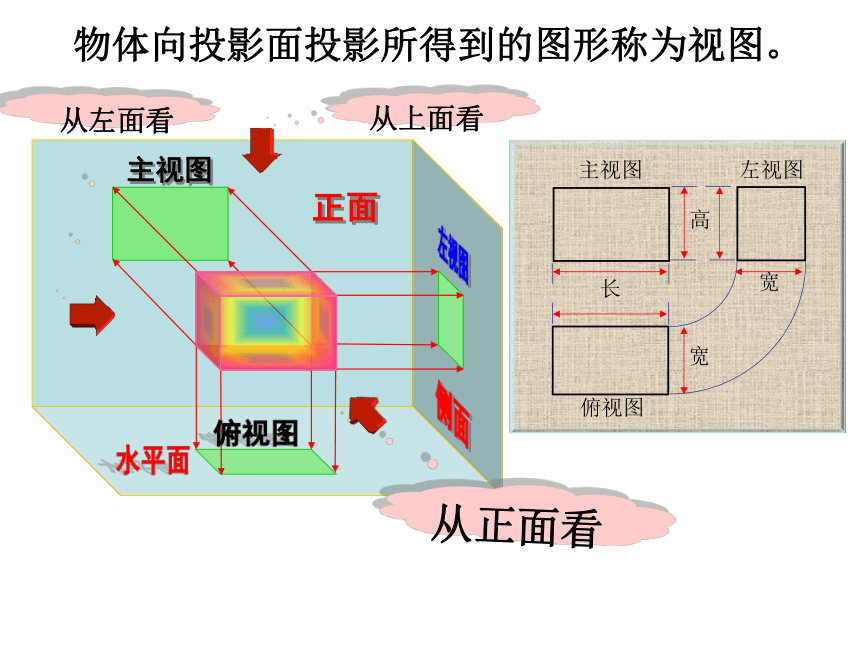

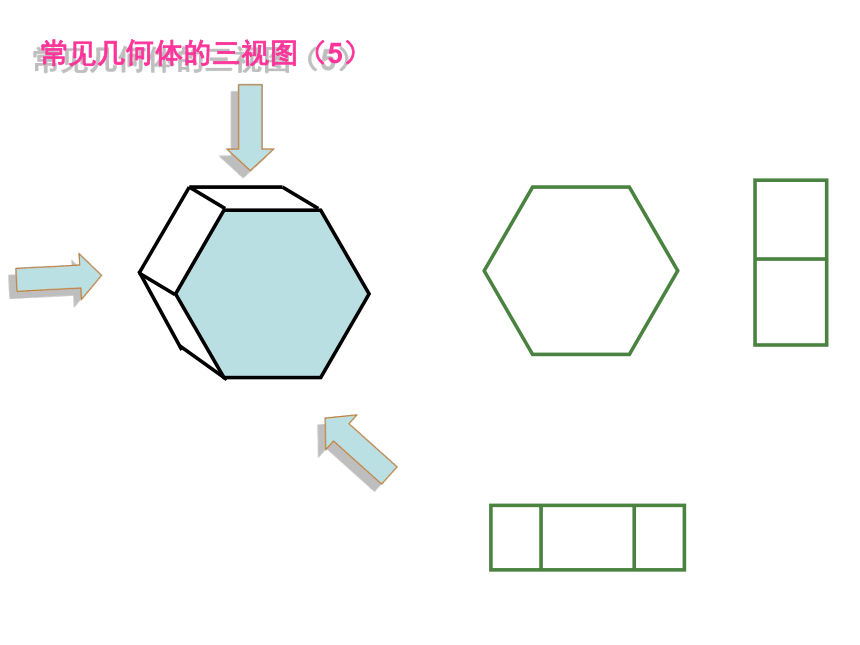

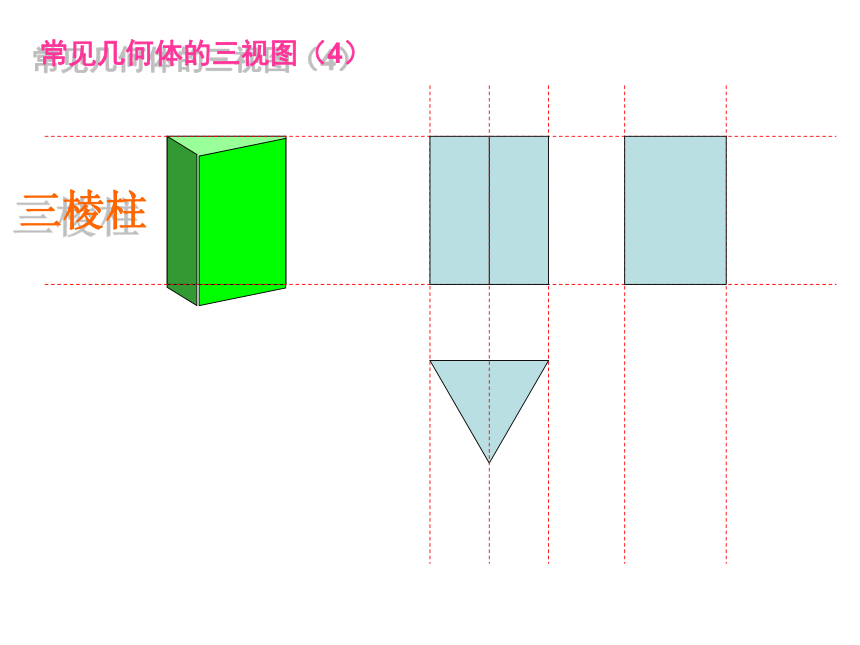

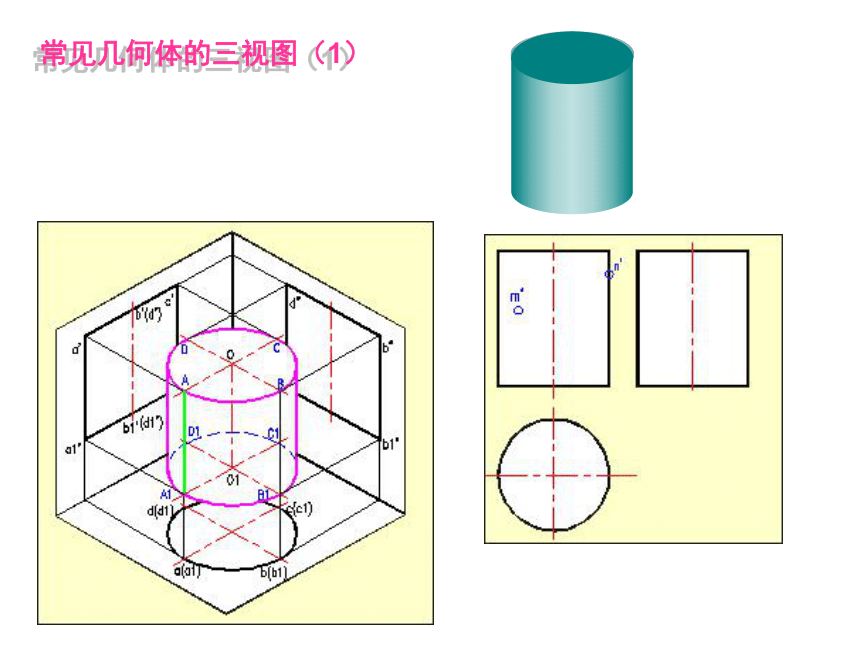

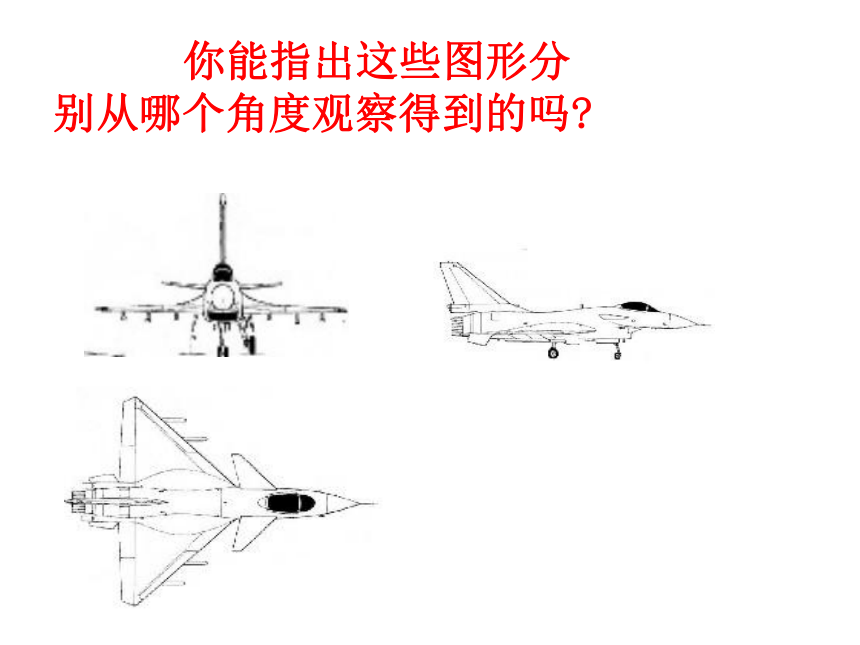

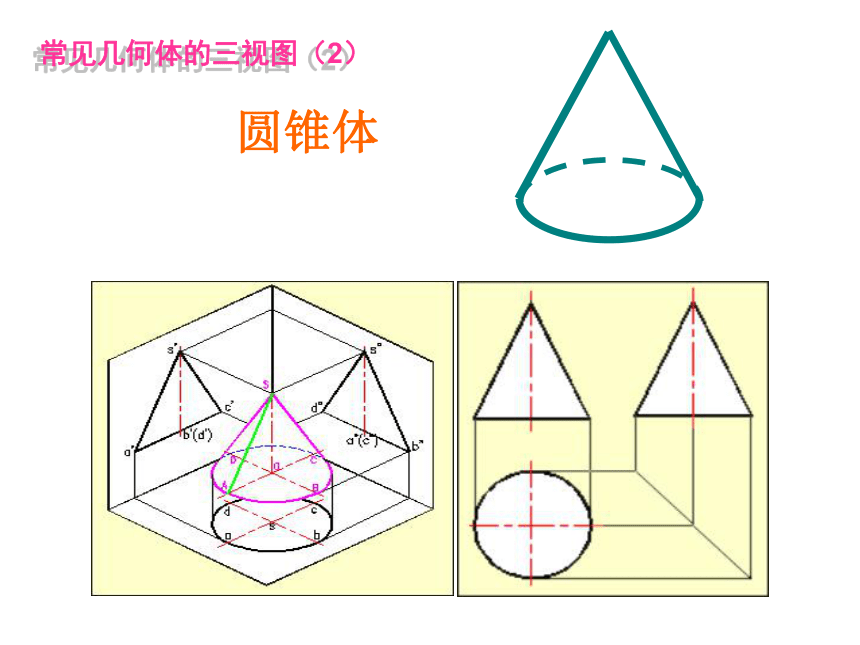

课件24张PPT。三 视 图庐山风光 你能指出这些图形分别从哪个角度观察得到的吗?主视图主视图俯视图左视图正面从上面看从正面看从左面看左视图侧面水平面俯视图物体向投影面投影所得到的图形称为视图。 三视图位置有规定，

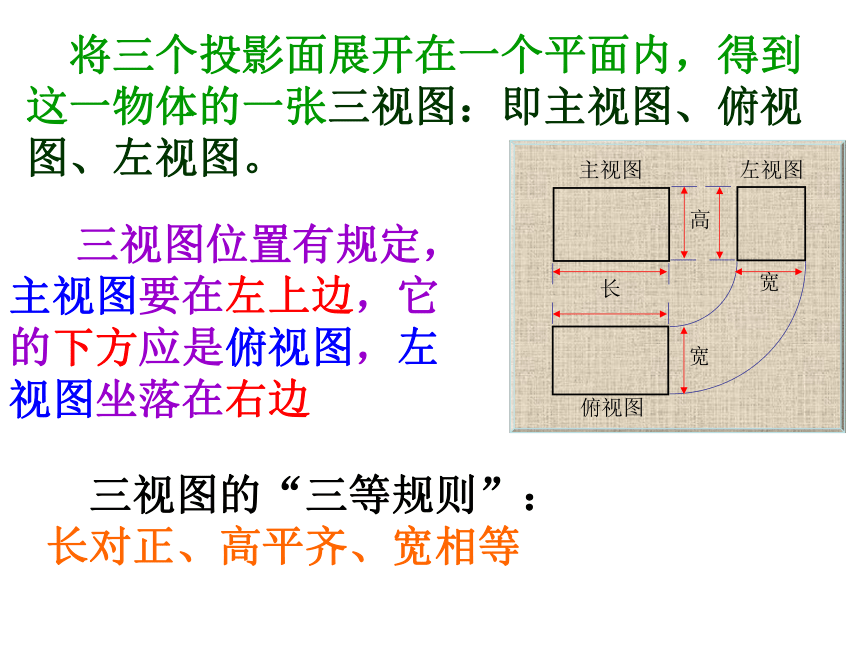

主视图要在左上边，它
的下方应是俯视图，左
视图坐落在右边 将三个投影面展开在一个平面内，得到这一物体的一张三视图：即主视图、俯视图、左视图。 三视图的“三等规则”：
长对正、高平齐、宽相等常见几何体的三视图（1）圆锥体常见几何体的三视图（2）正视图侧视图俯视图球常见几何体的三视图（3）常见几何体的三视图（4）三棱柱常见几何体的三视图（5）主视图主视图左视图正面左视图侧面水平面俯视图俯视图探究简单组合体的三视图（1）探究简单组合体的三视图（2）探究简单组合体的三视图（3）探究简单组合体的三视图（4）正视图侧视图俯视图探究简单组合体的三视图（5）正视图侧视图俯视图注意：不可见的轮廓线，用虚线画出。 探究简单组合体的三视图（6）从上面看从左面看从正面看从正面看从左面看从上面看正视图俯视图侧视图? 练一练 ?你能说出下面这个几何体的三视图吗？俯视图左视图正视图ABC（　　）（　　）（　　）BCBABC（　　）（　　 ）（　　）AAB主视图左视图俯视图下列是一个物体的三视图，请用小立方体摆放出来。用小立方块搭出符合下列三视图的几何体：主视图左视图俯视图主视图左视图俯视图下列是一个物体的三视图，请描述出它的形状主视图俯视图左视图
