3.3三视图 课件 (6)（16PPT）

课件16张PPT。 三 视 图横看成岭侧成峰，远近高低各不同。
不识庐山真面目，只缘身在此山中。
——苏轼横看横看成岭侧成峰，远近高低各不同。
不识庐山真面目，只缘身在此山中。

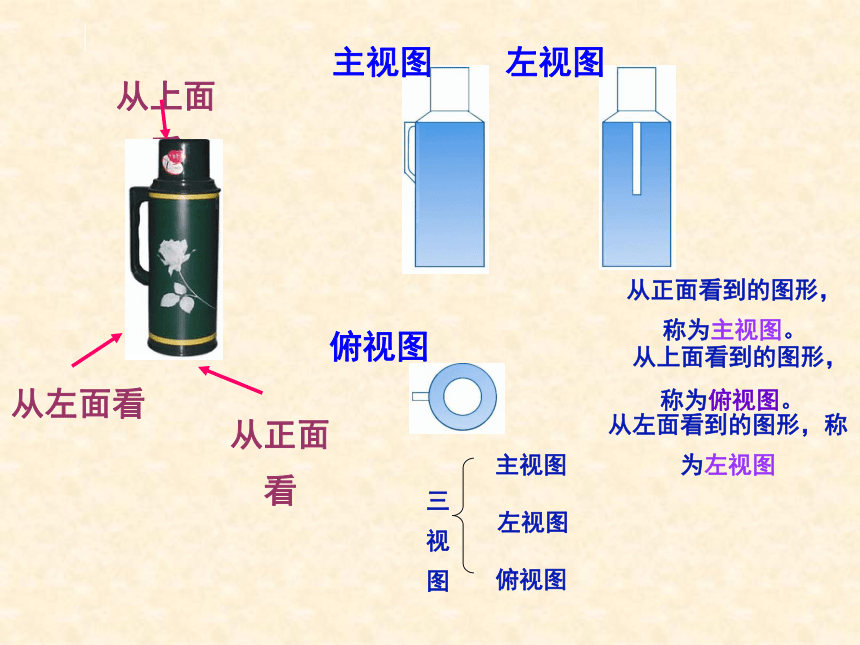

——苏轼侧看主视图俯视图左视图从正面看到的图形，称为主视图。从左面看到的图形，称为左视图 从上面看到的图形，称为俯视图。看下面一幅图，大家明白了：

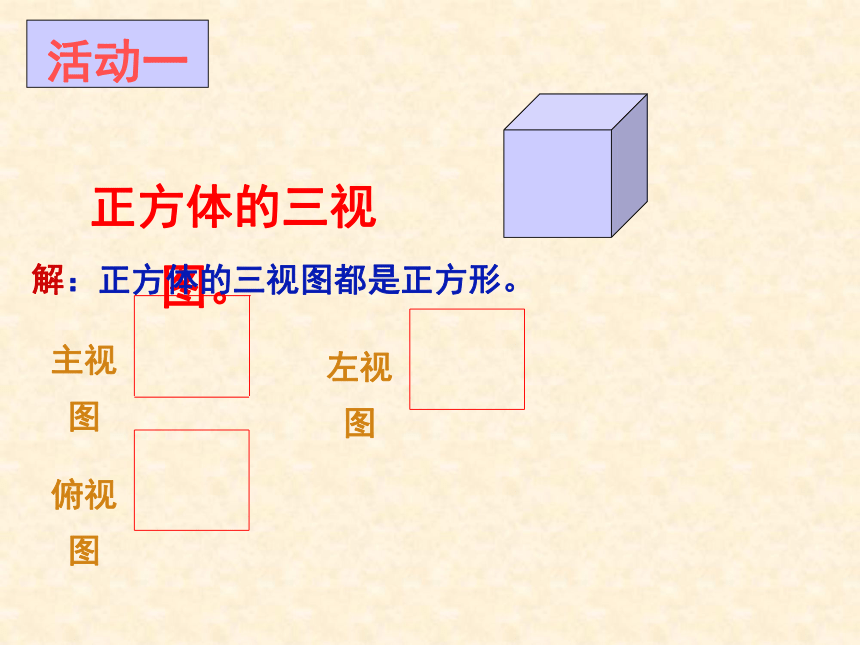

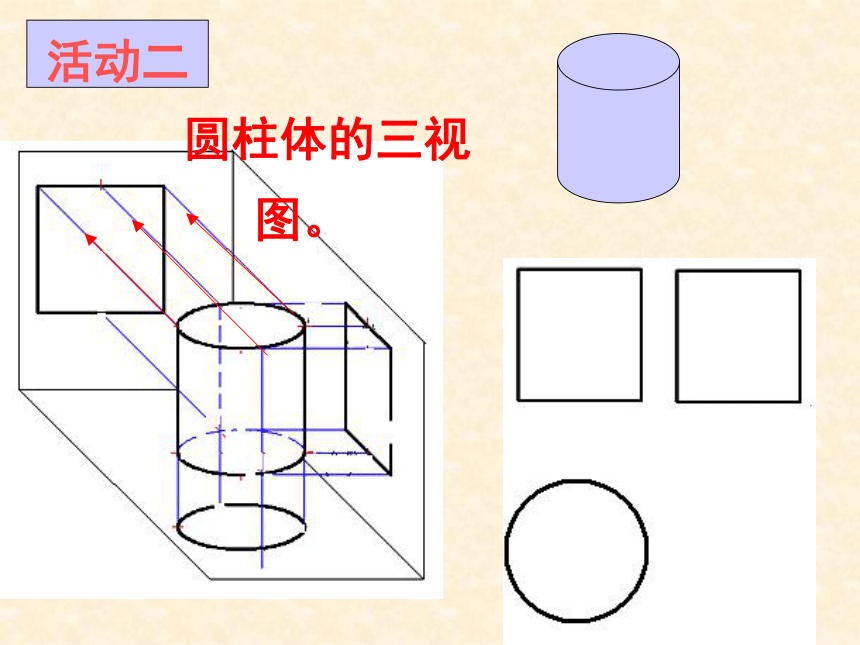

即从不同方向看，所以看的结果不同。 正方体的三视图。主视图左视图俯视图解：正方体的三视图都是正方形。活动一 圆柱体的三视图。活动二主视图左视图俯视图长对正,高平齐,宽相等.活动三主俯左活动四由7块小正方体木块堆成的物体，从三个方向看到图形如下，
请同学们说出哪一个是主视图？
哪一个是左视图？
哪一个是俯视图？一个长方体的立体图如图所示,请画它的三视图. 例题解析 例题解析主府左由7块小正方体木块堆成的物体，从三个方向看到图形如下，
请同学们说出哪一个是主视图？
哪一个是左视图？
哪一个是俯视图？说出圆锥三视图
是什么图形.探索一球体的三视图说出圆锥三视图
是什么图形.探索二指出右面
这个物体的三视图（ ） （ ） （ ） 主视图俯视图左视图探索三回味无穷三视图
主视图——从正面看到的图
左视图——从左面看到的图
俯视图——从上面看到的图
画物体的三视图时,要符合如下原则:
位置：主视图 左视图
俯视图
大小：长对正,高平齐,宽相等.
