(共38张PPT)
1.1 磁场对通电导线的作用力

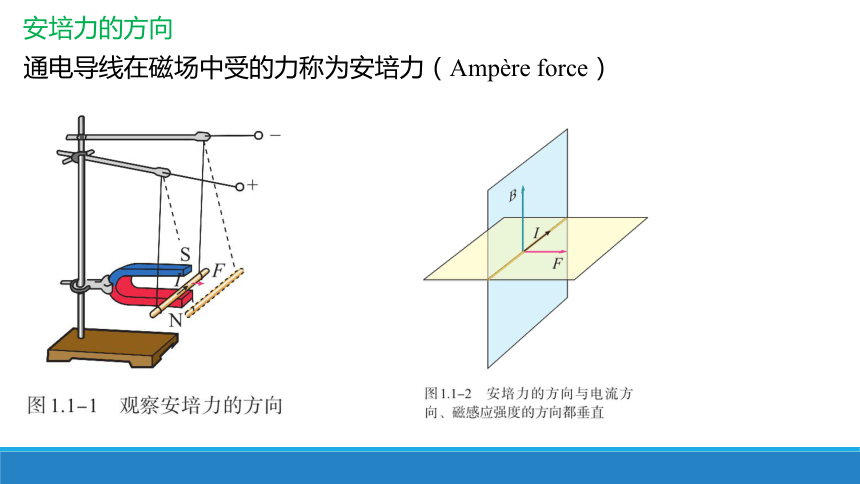

通电导线在磁场中受的力称为安培力（Ampère force）
安培力的方向

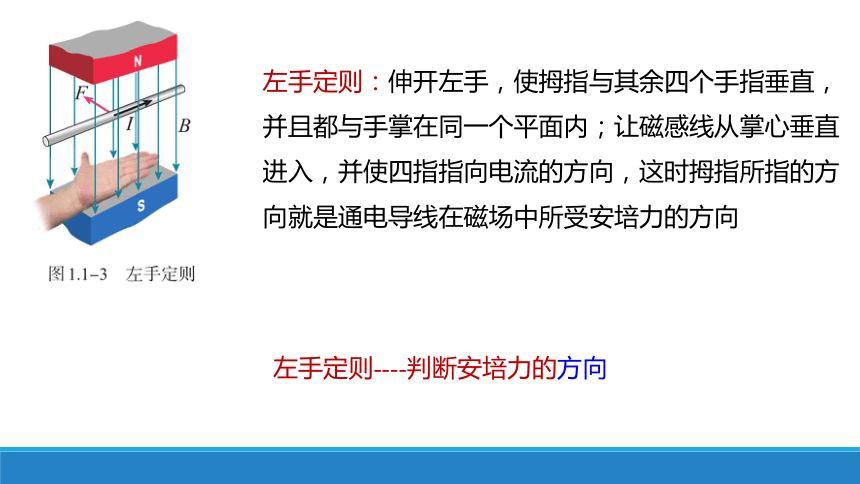

左手定则：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心垂直进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向
左手定则----判断安培力的方向

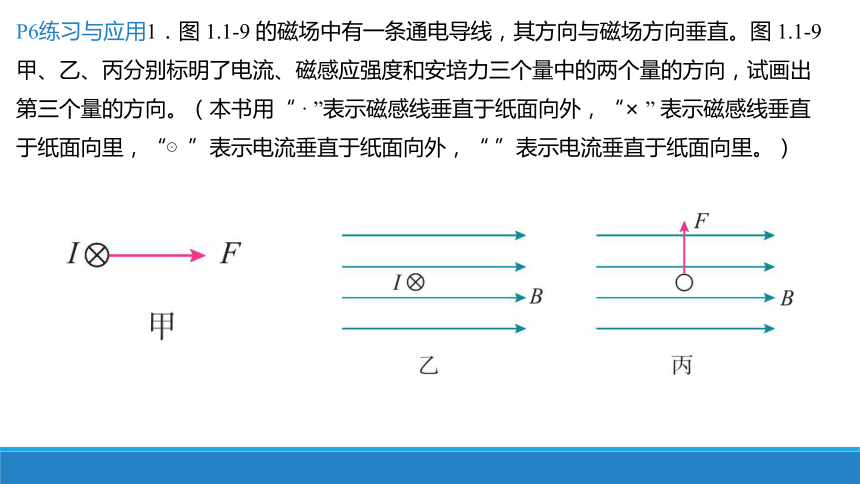

P6练习与应用1．图 1.1-9 的磁场中有一条通电导线，其方向与磁场方向垂直。图 1.1-9 甲、乙、丙分别标明了电流、磁感应强度和安培力三个量中的两个量的方向，试画出第三个量的方向。（本书用“ · ”表示磁感线垂直于纸面向外，“× ” 表示磁感线垂直于纸面向里，“⊙”表示电流垂直于纸面向外，“ ”表示电流垂直于纸面向里。）

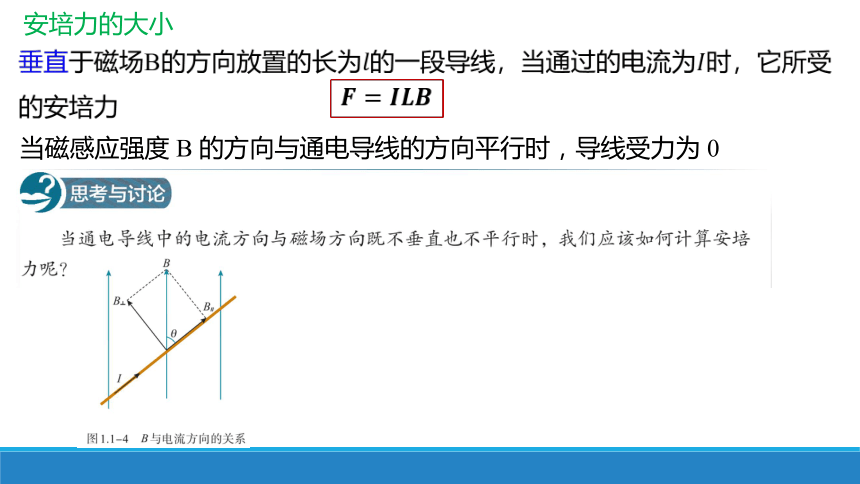

安培力的大小
垂直于磁场B的方向放置的长为的一段导线，当通过的电流为时，它所受的安培力
当磁感应强度 B 的方向与通电导线的方向平行时，导线受力为 0

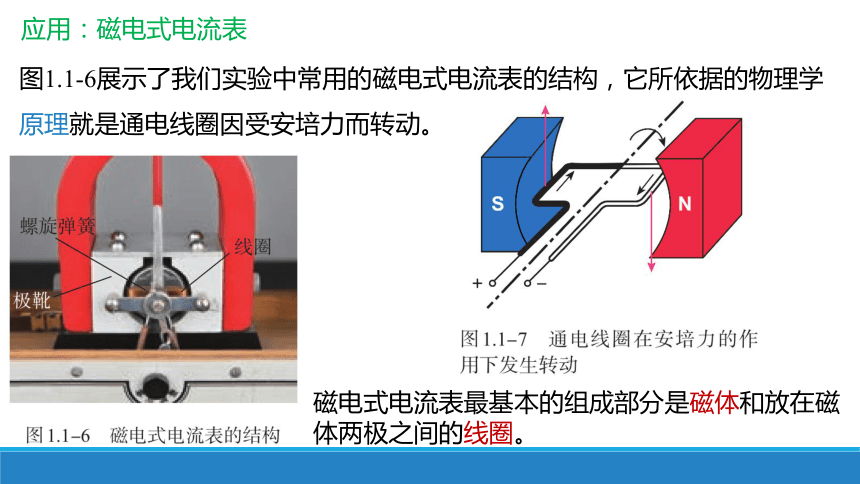

应用：磁电式电流表
图1.1-6展示了我们实验中常用的磁电式电流表的结构，它所依据的物理学原理就是通电线圈因受安培力而转动。
磁电式电流表最基本的组成部分是磁体和放在磁体两极之间的线圈。

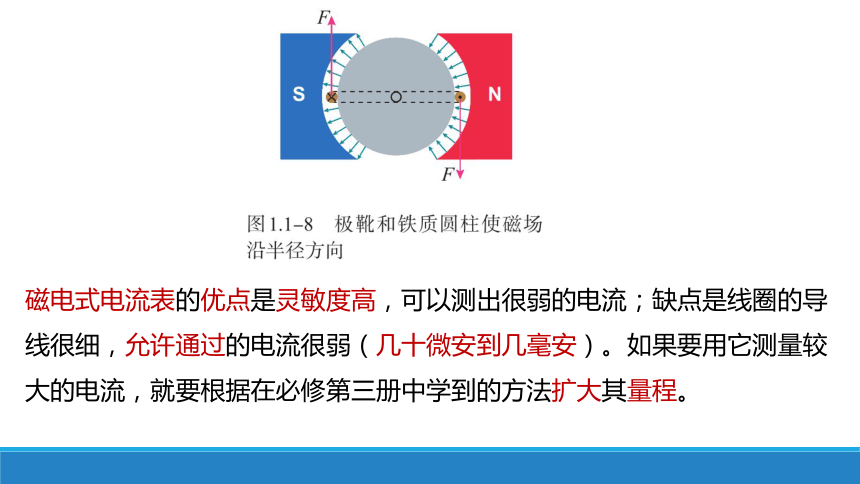

磁电式电流表的优点是灵敏度高，可以测出很弱的电流；缺点是线圈的导线很细，允许通过的电流很弱（几十微安到几毫安）。如果要用它测量较大的电流，就要根据在必修第三册中学到的方法扩大其量程。

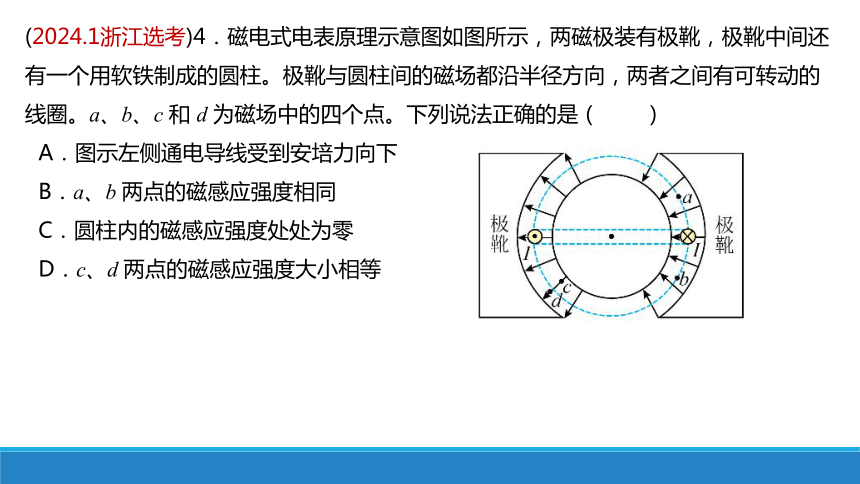

(2024.1浙江选考)4．磁电式电表原理示意图如图所示，两磁极装有极靴，极靴中间还有一个用软铁制成的圆柱。极靴与圆柱间的磁场都沿半径方向，两者之间有可转动的线圈。a、b、c 和 d 为磁场中的四个点。下列说法正确的是（ ）
A．图示左侧通电导线受到安培力向下
B．a、b 两点的磁感应强度相同
C．圆柱内的磁感应强度处处为零
D．c、d 两点的磁感应强度大小相等

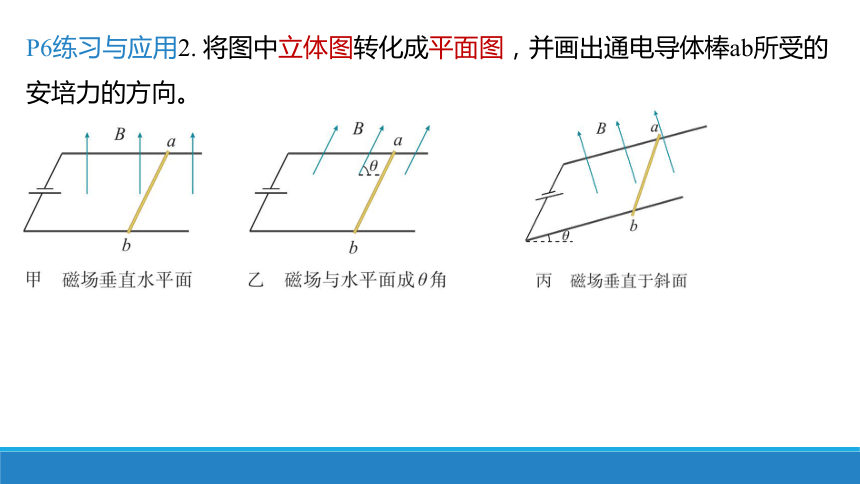

P6练习与应用2. 将图中立体图转化成平面图，并画出通电导体棒ab所受的安培力的方向。

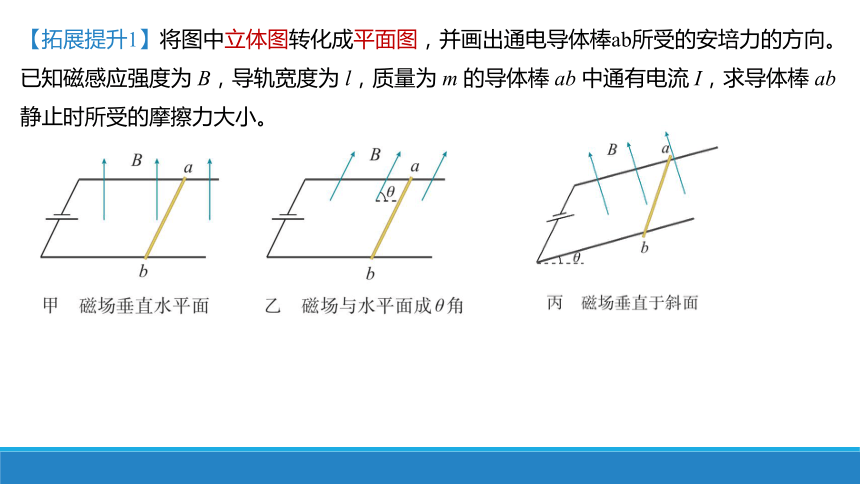

【拓展提升1】将图中立体图转化成平面图，并画出通电导体棒ab所受的安培力的方向。已知磁感应强度为 B，导轨宽度为 l，质量为 m 的导体棒 ab 中通有电流 I，求导体棒 ab 静止时所受的摩擦力大小。

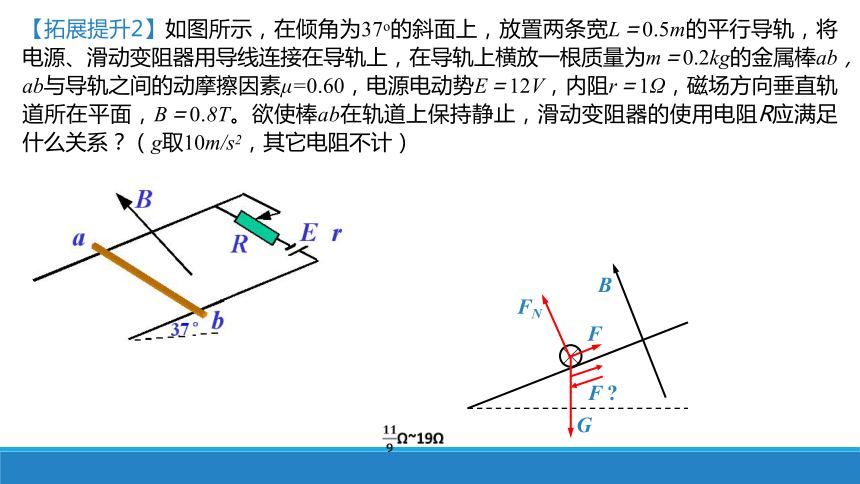

【拓展提升2】如图所示，在倾角为37o的斜面上，放置两条宽L＝0.5m的平行导轨，将电源、滑动变阻器用导线连接在导轨上，在导轨上横放一根质量为m＝0.2kg的金属棒ab，ab与导轨之间的动摩擦因素μ=0.60，电源电动势E＝12V，内阻r＝1Ω，磁场方向垂直轨道所在平面，B＝0.8T。欲使棒ab在轨道上保持静止，滑动变阻器的使用电阻R应满足什么关系？（g取10m/s2，其它电阻不计）
B
G
FN
F
F
【拓展提升3】
【典型例题】在倾角为 θ 的光滑绝缘斜面上，放置一根通有电流为I、长为 L、质量为m的导体棒。
⑴欲使棒静止在斜面上，加一竖直向上的磁场，磁感应强度B的大小为多少？
(2)欲使棒静止在斜面上且对斜面无压力，外加匀强磁场的磁感应强度B的大小和方向。
(3)欲使棒静止在斜面上，外加匀强磁场磁感应强度的最小值和方向如何？
4．如图 1-3 所示，长为 2l 的直导线折成边长相等、夹角为 60° 的 V 形，并置于与其所在平面相垂直的匀强磁场中，磁感应强度为 B。当在导线中通以电流 I 时，该 V 形通电导线受到的安培力为多大？
1.安培力的方向
安培力既垂直于B，也垂直于I，即垂直于B与I决定的平面.
2.安培力公式F＝BIl的应用条件
(1)l与B垂直.
(2)l是指有效长度.
弯曲通电导线的有效长度l等于连接导线
两端点的直线的长度，相应的电流方向
沿两端点连线由始端流向末端，如图所示.
提升关键能力
方法技巧
【随堂演练1】如图所示,水平导轨接有电源,导轨上固定有三根导体棒a、b、c, c为直径与b等长的半圆,长度关系为c最长,b最短。将装置置于竖直向下的匀强磁场中,在接通电源后,三根导体棒中有等大的电流通过,则三根导体棒a、b、c受到的安培力大小Fa、Fb、Fc关系为
【随堂演练2】如图所示,纸面内的金属圆环中通有电流I,圆环圆心为O、半径为R, P、Q为圆环上两点,且OP垂直于OQ,磁感应强度大小为B的匀强磁场垂直于纸面向里,则：
（1）整个圆环受到的安培力？
（2）大圆弧PQ受到的安培力？
4．有人做了一个如图 1.1-12 所示的实验：把一根柔软的弹簧悬挂起来，使它的下端刚好跟槽中的水银接触，观察通电后的现象。请你分析一下，通电后有可能发生怎样的现象？
做一做：
P21复习与提高A组3. 如图1-2所示，把轻质导线圈用绝缘细线悬挂在磁铁N极附近，磁铁的轴线穿过线圈的圆心且垂直线圈平面。当线圈内通以图示方向的电流后，线圈的运动情况怎样？请用以下两种方法分析：
（1）把线圈截成许多小段，每小段视为通电直导线，分析磁场对各小段导线的作用力。
（2） 把整个线圈等效成一个小磁针。
如图所示，在条形永久磁铁右边有一闭合金属圆环，当圆环通过如图中所示的电流时，受到永磁铁的磁场力方向是（ ）
A．向左
B．向右
C．从上往下看顺时针转动
D．从上往下看逆时针转动
P21复习与提高A组2.把一根通电的硬导线放在磁场中，导线所在区域的磁感线呈弧形，如图 1-1 所示。导线可以在空中自由移动和转动，导线中的电流方向由 a 向 b。
（1）描述导线的运动情况。
（2）虚线框内有产生以上弧形磁感线的磁场源，它可能是条形磁体、蹄形磁体、通电螺线管、直线电流。请你分别按每种可能考虑，大致画出它们的安放位置。
【随堂挑战】如图所示，条形磁铁放在桌面上，一根通电导线由S极的上端平到N极的上端的的过程中，导线保持与磁铁垂直，导线中的电流方向向里，磁铁保持静止。则此过程中，讨论磁铁受到桌面
（1）支持力与磁铁重力mg的大小关系？
（2）摩擦力方向的变化情况？
12．如图所示，铜棒ab长0.1 m，质量为0.06 kg，两端与长为0.15m的轻铜线相连，静止于竖直平面上，整个装置处在竖直向下的匀强磁场中，磁感应强度为B＝0.5 T，现接通电源，使铜棒中保持有恒定电流通过，铜棒发生摆动。已知最大偏转角为37°，则在摆到最大偏角的过程中恒定电流的大小为多少？
3.湖北武当山金殿,以前在雷雨交加时,金殿的屋顶常会出现盆大的火球,来回滚动。雨过天晴时,大殿金光灿灿,像被重新炼洗过一般,这就是人们所说的“雷火炼殿”奇观。近些年为了保护古建筑,在金殿顶部安装了避雷针,此后,“雷火炼殿”的奇观消失了。假设某次雷雨时,有一团带大量负电荷的乌云经过其正上方时,发生放电现象。下列说法正确的是( C )
A.通过避雷针的电流,方向是从云到殿
B.通过避雷针的电流,不受安培力
C.通过避雷针的电流,所受安培力方向偏西
D.通过避雷针的电流,所受安培力方向竖直向下
6.如图所示,位于纸面内的细直导线长L=5 m,通有I=3 A的恒定电流,平行于纸面有一水平向右的匀强磁场,磁感应强度B=2 T。当导线与B成60°夹角时,发现其受到的安培力为零,则该区域同时存在的另一匀强磁场的磁感应强度B′的可能值为( C )
A.T B.T C.T D. T
P22复习与提高B组：1. 如图1-5所示，金属杆ab的质量为m，长为l，通过的电流为I，处在磁感应强度为B的匀强磁场中，磁场方向与导轨平面为θ角斜向上，结果ab静止于水平导轨上。求：
（1）金属杆ab受到的摩擦力；
（2）金属杆对导轨的压力。
P22复习与提高B组： 2. 如图1-6所示，宽为l的光滑导轨与水平面成α角，质量为m、长为l的金属杆水平放置在导轨上。空间存在着匀强磁场，当回路总电流为I1 时，金属杆恰好能静止。求：
（1）磁感应强度B至少有多大？此时方向如何？
（2）若保持B的大小不变而将B的方向改为竖直向上，应把回路总电流I2 调到多大才能使金属杆保持静止？
方向：沿斜面向上
3．如图 1.1-11 所示为电流天平，可以用来测量匀强磁场的磁感应强度。它的右臂挂着矩形线圈，匝数为 n，线圈的水平边长为 l，处于匀强磁场内，磁感应强度 B 的方向与线圈平面垂直。当线圈中通过电流 I 时，调节砝码使两臂达到平衡。然后使电流反向，大小不变。这时需要在左盘中增加质量为 m 的砝码，才能使两臂再达到新的平衡。
（1）导出用 n、m、l、I 表示磁感应强度 B的表达式。
（2）当 n ＝ 9，l ＝ 10.0 cm，I ＝ 0.10 A，m ＝ 8.78 g 时，磁感应强度是多少？
A
如图所示，把一根柔软的弹簧悬挂起来，使它的下端刚好和槽中的水银接触，按图示连接电路，通电后，会看到弹簧上下跳动，关于这个现象，下列说法正确的是( )
A． 弹簧上下跳动的原因是通电后弹簧受到电场力
B． 将滑动变阻器的滑片向左移动时，弹簧将跳动得更加明显
C． 将电源的正、负极对调一下，弹簧的跳动现象将消失
D． 若换一劲度系数更大的弹簧，则弹簧将跳动得更加明显
B
2.如图所示，在玻璃皿的中心有一个柱形电极，沿边缘内壁放一个圆形电极，将两电极接在电池的两极上，然后在玻璃皿中加入盐水，把玻璃皿放在蹄形磁铁的磁场中，N极在下，S极在上，下列说法正确的是
A.盐水将顺时针旋转(自上往下看)
B.盐水将逆时针旋转(自上往下看)
C.通电盐水受到的力叫静电力
D.判断通电盐水在磁场中的受力方向应用右手定则
√
7. 如图1-4所示，质量为m、长为l的直导线用两绝缘细线悬挂于O、O′，并处于匀强磁场中。当导线中通以沿x轴正方向的电流I，且导线保持静止时，悬线与竖直方向夹角为θ。有以下三种磁感应强度方向：
（1）沿z轴正方向；（2）沿y轴正方向；（3）沿悬线向上。
请判断哪些是可能的，可能时其磁感应强度大小是多少？如果不可能，请说明原因。
如图所示，金属棒MN两端由等长的轻质细线水平悬挂，处于竖直向上的匀强磁场中，金属棒中通以由M向N的电流，平衡时两悬线与竖直方向夹角均为 θ，如果仅改变下列某一条件，θ 角的相应变化情况是（ ）
A． 金属棒质量变大，θ 角变大
B． 两悬线等长变短，θ 角变小
C． 金属棒中的电流变大，θ 角变大
D． 磁感应强度变大，θ 角变大
CD
如图所示，两平行光滑导轨相距0.2m，与水平面夹角为450，金属棒MN的质量为0.1kg，处在竖直向上磁感应强度为1T的匀强磁场中，电源电动势为6V，内阻为1Ω，为使MN处于静止状态，则电阻R应为多少？(其他电阻不计)
【答案】R=0.2Ω
【例题】
如图所示，两平行金属导轨间的距离L，金属导轨所在的平面与水平面夹角为 ，垂直于导轨所在平面的匀强磁场的磁感应强度为B，金属导轨的一端接有电动势为E、内阻为r的直流电源．现把一个质量为m的导体棒ab放在金属导轨上，导体棒静止且有沿导轨向上运动的趋势．导体棒与金属导轨垂直且接触良好，导体棒与金属导轨接触的两点间的电阻为R0，金属导轨电阻不计．现让磁场从图示方向顺时针缓慢转为竖直向上的方向，该过程中金属棒受的( )
A． 合力增大 B． 安培力大小不变
C． 弹力增大 D． 摩擦力增大
BC
1.1 磁场对通电导线的作用力
通电导线在磁场中受的力称为安培力（Ampère force）
安培力的方向
左手定则：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心垂直进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向
左手定则----判断安培力的方向
P6练习与应用1．图 1.1-9 的磁场中有一条通电导线，其方向与磁场方向垂直。图 1.1-9 甲、乙、丙分别标明了电流、磁感应强度和安培力三个量中的两个量的方向，试画出第三个量的方向。（本书用“ · ”表示磁感线垂直于纸面向外，“× ” 表示磁感线垂直于纸面向里，“⊙”表示电流垂直于纸面向外，“ ”表示电流垂直于纸面向里。）
安培力的大小
垂直于磁场B的方向放置的长为的一段导线，当通过的电流为时，它所受的安培力
当磁感应强度 B 的方向与通电导线的方向平行时，导线受力为 0
应用：磁电式电流表
图1.1-6展示了我们实验中常用的磁电式电流表的结构，它所依据的物理学原理就是通电线圈因受安培力而转动。
磁电式电流表最基本的组成部分是磁体和放在磁体两极之间的线圈。
磁电式电流表的优点是灵敏度高，可以测出很弱的电流；缺点是线圈的导线很细，允许通过的电流很弱（几十微安到几毫安）。如果要用它测量较大的电流，就要根据在必修第三册中学到的方法扩大其量程。
(2024.1浙江选考)4．磁电式电表原理示意图如图所示，两磁极装有极靴，极靴中间还有一个用软铁制成的圆柱。极靴与圆柱间的磁场都沿半径方向，两者之间有可转动的线圈。a、b、c 和 d 为磁场中的四个点。下列说法正确的是（ ）
A．图示左侧通电导线受到安培力向下
B．a、b 两点的磁感应强度相同
C．圆柱内的磁感应强度处处为零
D．c、d 两点的磁感应强度大小相等
P6练习与应用2. 将图中立体图转化成平面图，并画出通电导体棒ab所受的安培力的方向。
【拓展提升1】将图中立体图转化成平面图，并画出通电导体棒ab所受的安培力的方向。已知磁感应强度为 B，导轨宽度为 l，质量为 m 的导体棒 ab 中通有电流 I，求导体棒 ab 静止时所受的摩擦力大小。
【拓展提升2】如图所示，在倾角为37o的斜面上，放置两条宽L＝0.5m的平行导轨，将电源、滑动变阻器用导线连接在导轨上，在导轨上横放一根质量为m＝0.2kg的金属棒ab，ab与导轨之间的动摩擦因素μ=0.60，电源电动势E＝12V，内阻r＝1Ω，磁场方向垂直轨道所在平面，B＝0.8T。欲使棒ab在轨道上保持静止，滑动变阻器的使用电阻R应满足什么关系？（g取10m/s2，其它电阻不计）
B
G
FN
F
F
【拓展提升3】
【典型例题】在倾角为 θ 的光滑绝缘斜面上，放置一根通有电流为I、长为 L、质量为m的导体棒。
⑴欲使棒静止在斜面上，加一竖直向上的磁场，磁感应强度B的大小为多少？
(2)欲使棒静止在斜面上且对斜面无压力，外加匀强磁场的磁感应强度B的大小和方向。
(3)欲使棒静止在斜面上，外加匀强磁场磁感应强度的最小值和方向如何？
4．如图 1-3 所示，长为 2l 的直导线折成边长相等、夹角为 60° 的 V 形，并置于与其所在平面相垂直的匀强磁场中，磁感应强度为 B。当在导线中通以电流 I 时，该 V 形通电导线受到的安培力为多大？
1.安培力的方向
安培力既垂直于B，也垂直于I，即垂直于B与I决定的平面.
2.安培力公式F＝BIl的应用条件
(1)l与B垂直.
(2)l是指有效长度.
弯曲通电导线的有效长度l等于连接导线
两端点的直线的长度，相应的电流方向
沿两端点连线由始端流向末端，如图所示.
提升关键能力
方法技巧
【随堂演练1】如图所示,水平导轨接有电源,导轨上固定有三根导体棒a、b、c, c为直径与b等长的半圆,长度关系为c最长,b最短。将装置置于竖直向下的匀强磁场中,在接通电源后,三根导体棒中有等大的电流通过,则三根导体棒a、b、c受到的安培力大小Fa、Fb、Fc关系为
【随堂演练2】如图所示,纸面内的金属圆环中通有电流I,圆环圆心为O、半径为R, P、Q为圆环上两点,且OP垂直于OQ,磁感应强度大小为B的匀强磁场垂直于纸面向里,则：
（1）整个圆环受到的安培力？
（2）大圆弧PQ受到的安培力？
4．有人做了一个如图 1.1-12 所示的实验：把一根柔软的弹簧悬挂起来，使它的下端刚好跟槽中的水银接触，观察通电后的现象。请你分析一下，通电后有可能发生怎样的现象？
做一做：
P21复习与提高A组3. 如图1-2所示，把轻质导线圈用绝缘细线悬挂在磁铁N极附近，磁铁的轴线穿过线圈的圆心且垂直线圈平面。当线圈内通以图示方向的电流后，线圈的运动情况怎样？请用以下两种方法分析：
（1）把线圈截成许多小段，每小段视为通电直导线，分析磁场对各小段导线的作用力。
（2） 把整个线圈等效成一个小磁针。
如图所示，在条形永久磁铁右边有一闭合金属圆环，当圆环通过如图中所示的电流时，受到永磁铁的磁场力方向是（ ）
A．向左
B．向右
C．从上往下看顺时针转动
D．从上往下看逆时针转动
P21复习与提高A组2.把一根通电的硬导线放在磁场中，导线所在区域的磁感线呈弧形，如图 1-1 所示。导线可以在空中自由移动和转动，导线中的电流方向由 a 向 b。
（1）描述导线的运动情况。
（2）虚线框内有产生以上弧形磁感线的磁场源，它可能是条形磁体、蹄形磁体、通电螺线管、直线电流。请你分别按每种可能考虑，大致画出它们的安放位置。
【随堂挑战】如图所示，条形磁铁放在桌面上，一根通电导线由S极的上端平到N极的上端的的过程中，导线保持与磁铁垂直，导线中的电流方向向里，磁铁保持静止。则此过程中，讨论磁铁受到桌面
（1）支持力与磁铁重力mg的大小关系？
（2）摩擦力方向的变化情况？
12．如图所示，铜棒ab长0.1 m，质量为0.06 kg，两端与长为0.15m的轻铜线相连，静止于竖直平面上，整个装置处在竖直向下的匀强磁场中，磁感应强度为B＝0.5 T，现接通电源，使铜棒中保持有恒定电流通过，铜棒发生摆动。已知最大偏转角为37°，则在摆到最大偏角的过程中恒定电流的大小为多少？
3.湖北武当山金殿,以前在雷雨交加时,金殿的屋顶常会出现盆大的火球,来回滚动。雨过天晴时,大殿金光灿灿,像被重新炼洗过一般,这就是人们所说的“雷火炼殿”奇观。近些年为了保护古建筑,在金殿顶部安装了避雷针,此后,“雷火炼殿”的奇观消失了。假设某次雷雨时,有一团带大量负电荷的乌云经过其正上方时,发生放电现象。下列说法正确的是( C )
A.通过避雷针的电流,方向是从云到殿
B.通过避雷针的电流,不受安培力
C.通过避雷针的电流,所受安培力方向偏西
D.通过避雷针的电流,所受安培力方向竖直向下
6.如图所示,位于纸面内的细直导线长L=5 m,通有I=3 A的恒定电流,平行于纸面有一水平向右的匀强磁场,磁感应强度B=2 T。当导线与B成60°夹角时,发现其受到的安培力为零,则该区域同时存在的另一匀强磁场的磁感应强度B′的可能值为( C )
A.T B.T C.T D. T
P22复习与提高B组：1. 如图1-5所示，金属杆ab的质量为m，长为l，通过的电流为I，处在磁感应强度为B的匀强磁场中，磁场方向与导轨平面为θ角斜向上，结果ab静止于水平导轨上。求：
（1）金属杆ab受到的摩擦力；
（2）金属杆对导轨的压力。
P22复习与提高B组： 2. 如图1-6所示，宽为l的光滑导轨与水平面成α角，质量为m、长为l的金属杆水平放置在导轨上。空间存在着匀强磁场，当回路总电流为I1 时，金属杆恰好能静止。求：
（1）磁感应强度B至少有多大？此时方向如何？
（2）若保持B的大小不变而将B的方向改为竖直向上，应把回路总电流I2 调到多大才能使金属杆保持静止？
方向：沿斜面向上
3．如图 1.1-11 所示为电流天平，可以用来测量匀强磁场的磁感应强度。它的右臂挂着矩形线圈，匝数为 n，线圈的水平边长为 l，处于匀强磁场内，磁感应强度 B 的方向与线圈平面垂直。当线圈中通过电流 I 时，调节砝码使两臂达到平衡。然后使电流反向，大小不变。这时需要在左盘中增加质量为 m 的砝码，才能使两臂再达到新的平衡。
（1）导出用 n、m、l、I 表示磁感应强度 B的表达式。
（2）当 n ＝ 9，l ＝ 10.0 cm，I ＝ 0.10 A，m ＝ 8.78 g 时，磁感应强度是多少？
A
如图所示，把一根柔软的弹簧悬挂起来，使它的下端刚好和槽中的水银接触，按图示连接电路，通电后，会看到弹簧上下跳动，关于这个现象，下列说法正确的是( )
A． 弹簧上下跳动的原因是通电后弹簧受到电场力
B． 将滑动变阻器的滑片向左移动时，弹簧将跳动得更加明显
C． 将电源的正、负极对调一下，弹簧的跳动现象将消失
D． 若换一劲度系数更大的弹簧，则弹簧将跳动得更加明显
B
2.如图所示，在玻璃皿的中心有一个柱形电极，沿边缘内壁放一个圆形电极，将两电极接在电池的两极上，然后在玻璃皿中加入盐水，把玻璃皿放在蹄形磁铁的磁场中，N极在下，S极在上，下列说法正确的是
A.盐水将顺时针旋转(自上往下看)
B.盐水将逆时针旋转(自上往下看)
C.通电盐水受到的力叫静电力
D.判断通电盐水在磁场中的受力方向应用右手定则
√
7. 如图1-4所示，质量为m、长为l的直导线用两绝缘细线悬挂于O、O′，并处于匀强磁场中。当导线中通以沿x轴正方向的电流I，且导线保持静止时，悬线与竖直方向夹角为θ。有以下三种磁感应强度方向：
（1）沿z轴正方向；（2）沿y轴正方向；（3）沿悬线向上。
请判断哪些是可能的，可能时其磁感应强度大小是多少？如果不可能，请说明原因。
如图所示，金属棒MN两端由等长的轻质细线水平悬挂，处于竖直向上的匀强磁场中，金属棒中通以由M向N的电流，平衡时两悬线与竖直方向夹角均为 θ，如果仅改变下列某一条件，θ 角的相应变化情况是（ ）
A． 金属棒质量变大，θ 角变大
B． 两悬线等长变短，θ 角变小
C． 金属棒中的电流变大，θ 角变大
D． 磁感应强度变大，θ 角变大
CD
如图所示，两平行光滑导轨相距0.2m，与水平面夹角为450，金属棒MN的质量为0.1kg，处在竖直向上磁感应强度为1T的匀强磁场中，电源电动势为6V，内阻为1Ω，为使MN处于静止状态，则电阻R应为多少？(其他电阻不计)
【答案】R=0.2Ω
【例题】
如图所示，两平行金属导轨间的距离L，金属导轨所在的平面与水平面夹角为 ，垂直于导轨所在平面的匀强磁场的磁感应强度为B，金属导轨的一端接有电动势为E、内阻为r的直流电源．现把一个质量为m的导体棒ab放在金属导轨上，导体棒静止且有沿导轨向上运动的趋势．导体棒与金属导轨垂直且接触良好，导体棒与金属导轨接触的两点间的电阻为R0，金属导轨电阻不计．现让磁场从图示方向顺时针缓慢转为竖直向上的方向，该过程中金属棒受的( )
A． 合力增大 B． 安培力大小不变
C． 弹力增大 D． 摩擦力增大
BC
