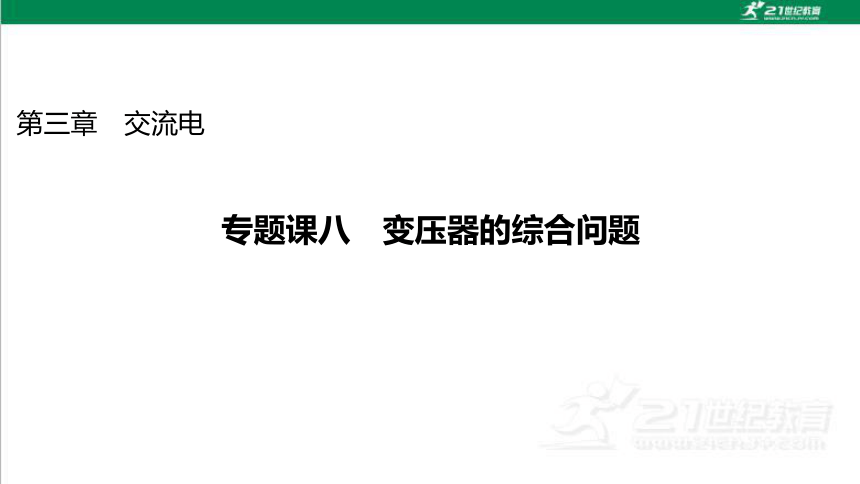

第三章　交流电
专题课八　变压器的综合问题
第*页

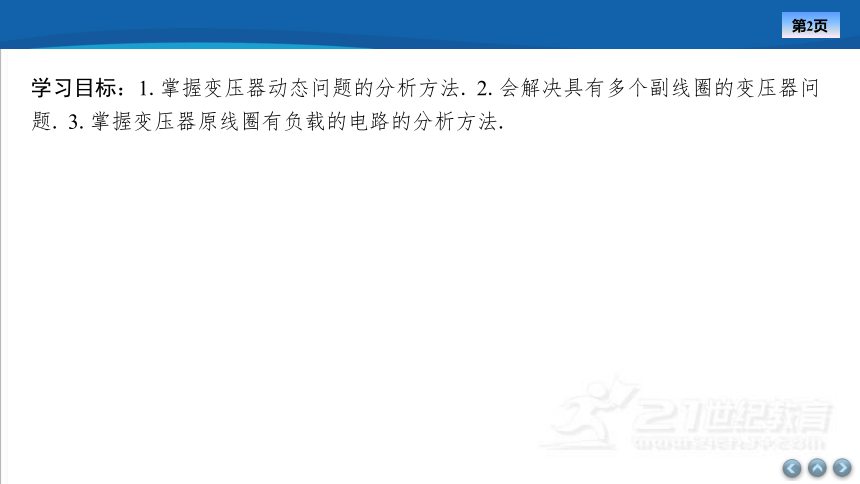

学习目标：1.掌握变压器动态问题的分析方法. 2.会解决具有多个副线圈的变压器问 题. 3.掌握变压器原线圈有负载的电路的分析方法.
第*页

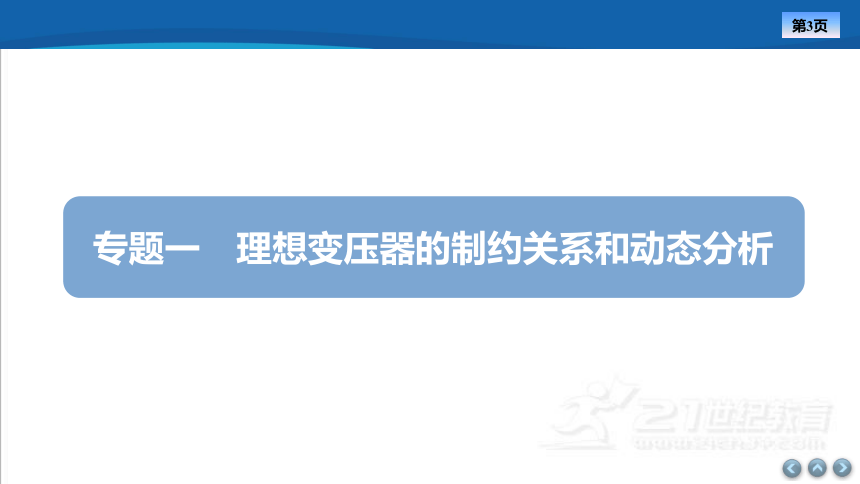

专题一　理想变压器的制约关系和动态分析
专题　讲座

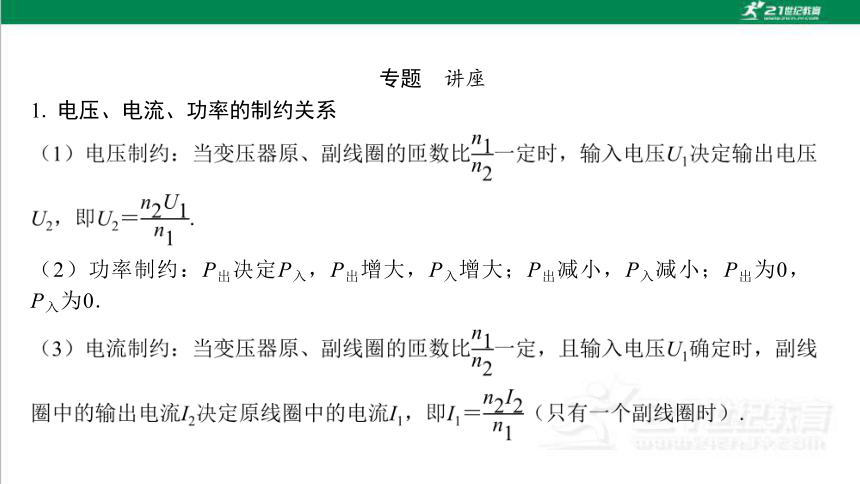

1. 电压、电流、功率的制约关系
（2）功率制约：P出决定P入，P出增大，P入增大；P出减小，P入减小；P出为0，
P入为0.

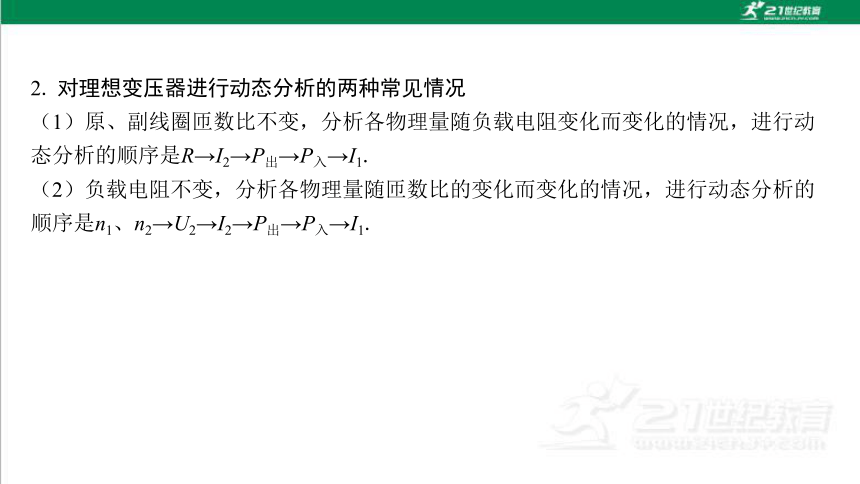

2. 对理想变压器进行动态分析的两种常见情况
（1）原、副线圈匝数比不变，分析各物理量随负载电阻变化而变化的情况，进行动 态分析的顺序是R→I2→P出→P入→I1.
（2）负载电阻不变，分析各物理量随匝数比的变化而变化的情况，进行动态分析的 顺序是n1、n2→U2→I2→P出→P入→I1.
研习　经典

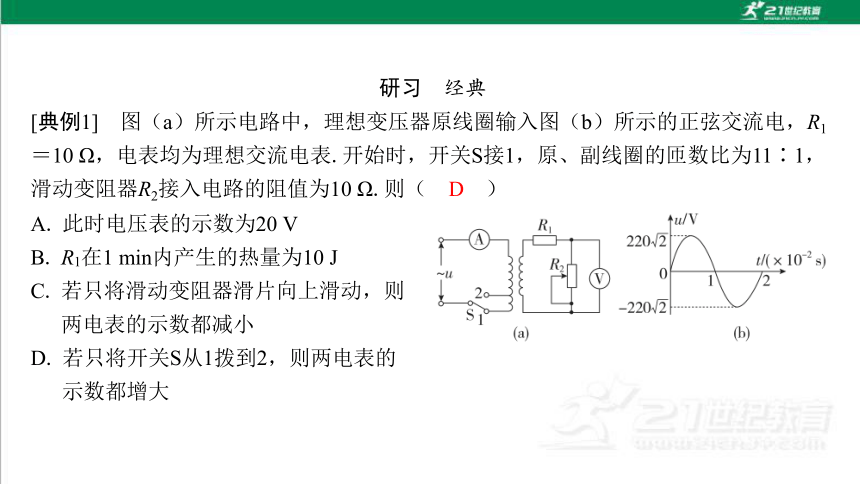

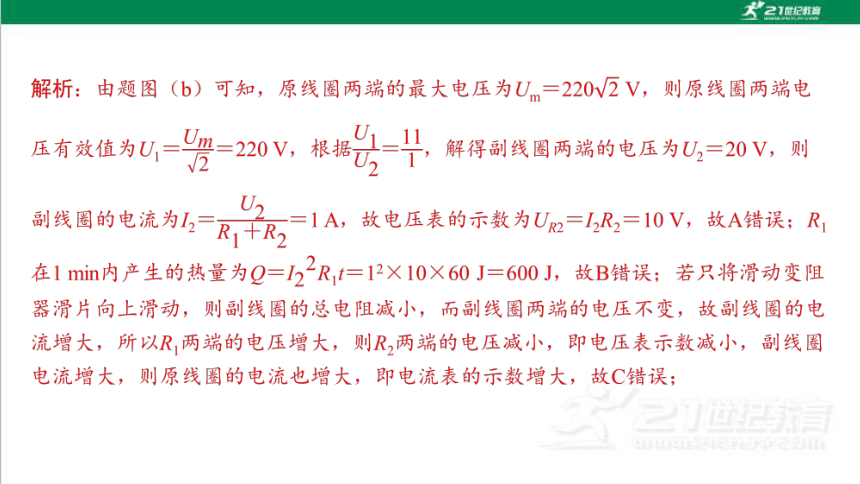

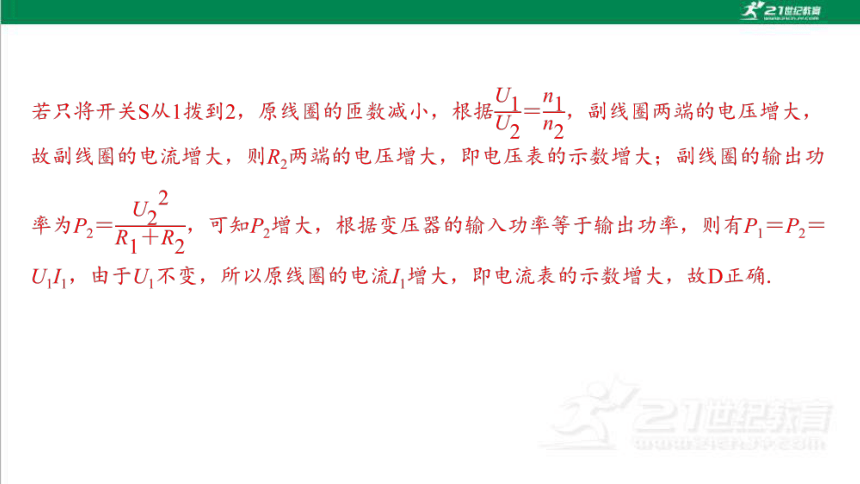

D
A. 此时电压表的示数为20 V
B. R1在1 min内产生的热量为10 J
C. 若只将滑动变阻器滑片向上滑动，则两电表的示数都减小
D. 若只将开关S从1拨到2，则两电表的示数都增大

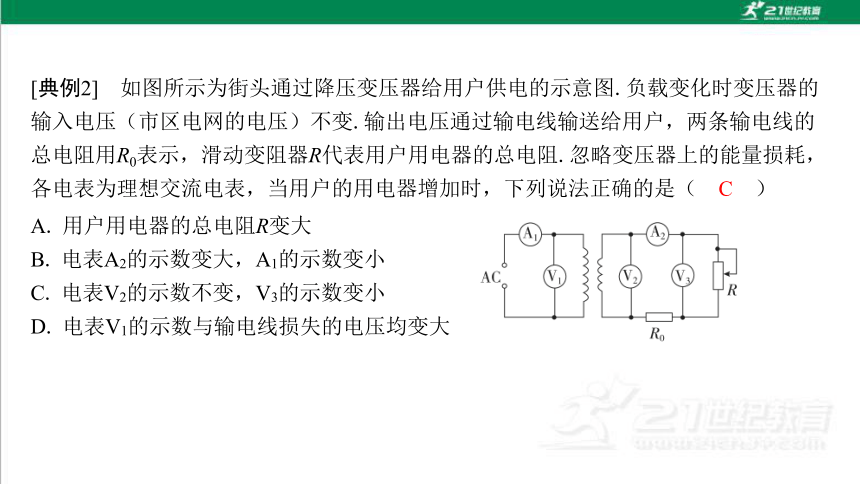

C
A. 用户用电器的总电阻R变大
B. 电表A2的示数变大，A1的示数变小
C. 电表V2的示数不变，V3的示数变小
D. 电表V1的示数与输电线损失的电压均变大
第*页
专题二　有多个副线圈的变压器
专题　讲座
如图，S1、S2都闭合
（2）电流关系：n1I1＝n2I2＋n3I3.
（3）功率关系：P1＝P2＋P3.
研习　经典
C
名师点评
多个副线圈问题的分析思路
　　当有多个副线圈时，电压比等于匝数比仍然成立，但电流不再与匝数成反比，而 要根据原、副线圈功率相等去推导.
第*页
专题三　变压器原线圈有负载的电路分析
专题　讲座
分析理想变压器原线圈接有负载的问题时，要明确原线圈所在的电路结构，从而确定 各物理量之间的关系.
（1）负载与原线圈串联，如图甲所示.
（2）负载与原线圈并联，如图乙所示.
研习　经典
　
图（a） 图（b）
AD
A. 所用交流电的频率为50 Hz
B. 电压表的示数为100 V
C. 电流表的示数为1.0 A
D. 变压器传输的电功率为15.0 W
C
A. n1∶n2＝1∶3
B. 开关S断开时，UAB∶UCD＝3∶1
C. 开关S闭合时，UAB∶UCD＝13∶3
D. 开关S闭合时，灯泡L1的亮度比S断开时暗
