第一章　磁场对电流的作用
专题课三　洛伦兹力与现代科技
第*页

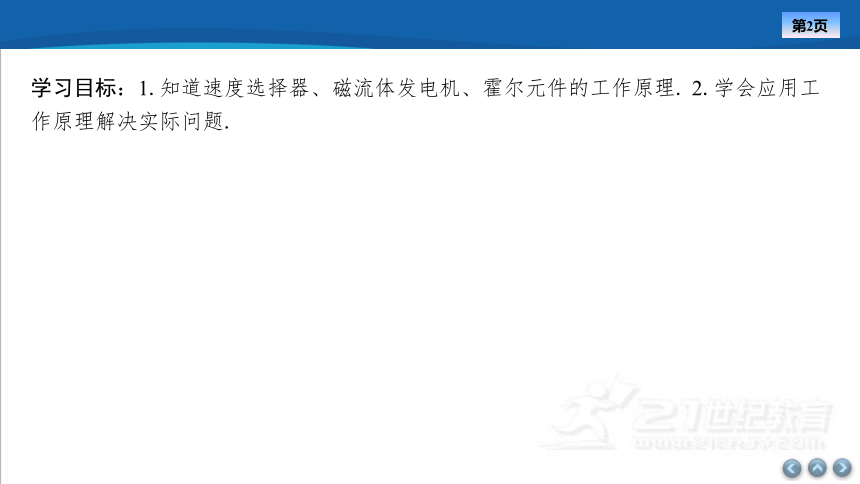

学习目标：1.知道速度选择器、磁流体发电机、霍尔元件的工作原理. 2.学会应用工 作原理解决实际问题.
第*页

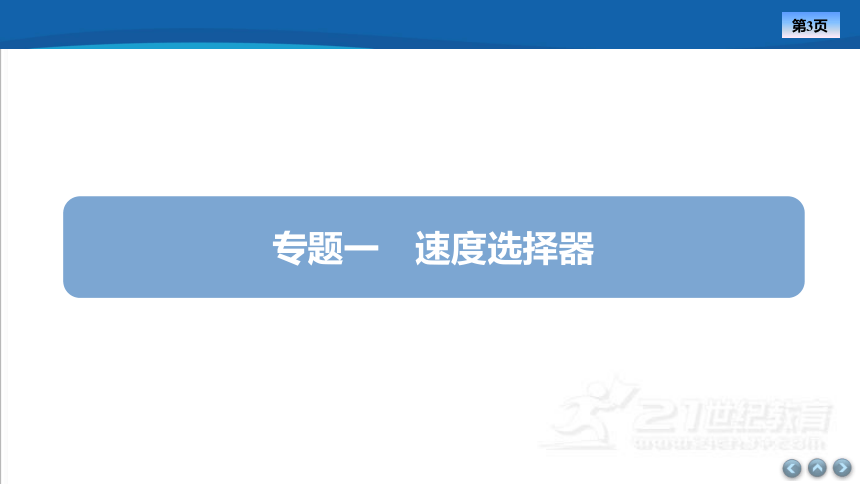

专题一　速度选择器
专题　讲座
速度选择器是近代物理学研究中常用的一种实验工具，其功能是可以选择某种速度的 带电粒子.如图，两极板间存在匀强电场和匀强磁场，二者方向互相垂直，带电粒子 从左侧射入，不计粒子重力.
（2）速度选择器中偏转情况：
研习　经典

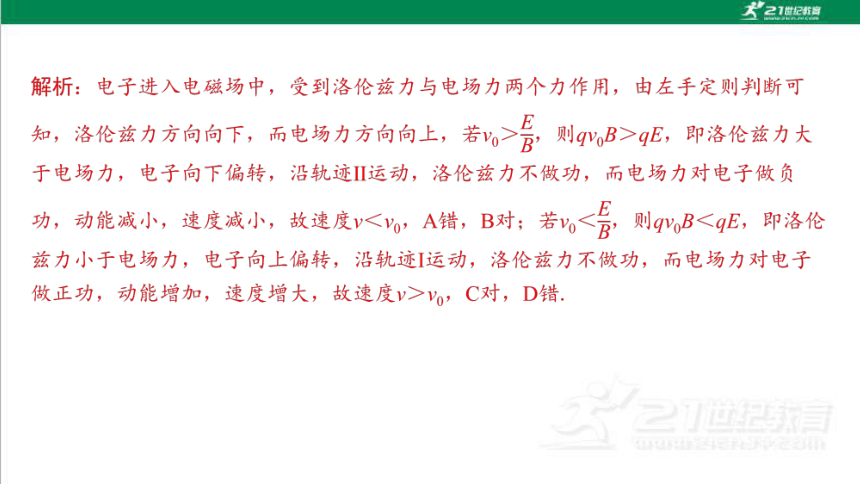

BD
A. 磁场方向必须垂直纸面向外
C. 只有带负电的粒子（不计重力）才能通过此速度选择器
BC
第*页
专题二　磁流体发电机
专题　讲座
　磁流体发电机
磁流体发电机的发电原理图如图甲所示，其平面图如图乙所示.平行金属板 A、B之间 有一个很强的磁场，将一束等离子体（即高温下电离的气体，含有大量正、负带电粒 子）喷入磁场，A、B两板间便产生电压.如果把 A、B和用电器连接，A、B就是一个 直流电源的两个电极.
甲
乙
研习　经典
A. 仅减小两板间的距离，发电机的电动势将增大
B. 仅增强磁感应强度，发电机的电动势将减小
C. 仅增加负载的阻值，发电机的输出功率将减小
D. 仅减小磁流体的喷射速度，发电机的总功率将减小
D
第*页
专题三　霍尔元件
专题　讲座
如图所示，厚度为h、宽度为d的导体板放在垂直于它的磁感应强度为B的匀强磁场中，当电流通过导体板时，在导体板的上表面A和下表面A'之间会产生电势差U，这种现象称为霍尔效应.
霍尔效应可解释为：外部磁场对运动电子的洛伦兹力使电子聚集在导体板的一侧，在 导体板的另一侧会出现多余的正电荷，从而形成电场.电场对电子施加与洛伦兹力方 向相反的电场力.当电场力与洛伦兹力达到平衡时，导体板上下两面之间就会形成稳 定的电势差.电流是自由电子的定向移动形成的，电子的定向移动平均速率为v，电荷 量为e.
（1）达到稳定状态时，导体板上表面A的电势低于下表面A'的电势.
（2）电子所受洛伦兹力的大小为F洛＝evB.
（4）上、下两表面产生的稳定的电势差U＝Bhv.
研习　经典
C
A. 不管载流子带电性质如何，电极N的电势一定高于电极M
B. 不管载流子带电性质如何，电极N的电势一定低于电极M
C. 只有当载流子为负电荷时，电极M的电势才高于电极N
D. 只有当载流子为正电荷时，电极M的电势才高于电极N
解析：当载流子为负电荷时，由左手定则可知，负电荷偏向电极N，则电极M的电势 高于电极N；当载流子为正电荷时，由左手定则可知，正电荷偏向电极N，电极M的 电势低于电极N. 故选C.
CD
A. 如果是P型半导体，有φM＞φN
B. 如果是N型半导体，有φM＜φN
C. 如果是P型半导体，有φM＜φN
D. 如果是金属导体，有φM＞φN
解析：如果是P型半导体，由左手定则知带正电的粒子向N板偏转，所以N板的电势 高，即φM＜φN，故C项正确，A项错误；如果是N型半导体或金属导体，由左手定则 知电子向N板偏转，所以N板的电势低，即φM＞φN，B项错误，D项正确.故选CD.
名师点评
　　分析两侧面产生电势高低时应特别注意霍尔元件的材料，若霍尔元件的材料是金 属，则参与定向移动形成电流的是电子，偏转的也是电子；若霍尔元件的材料是半导 体，则参与定向移动形成电流的可能是正“载流子”，此时偏转的是正电荷.
