第五章 透镜及其应用--第二节 生活中的透镜 课件

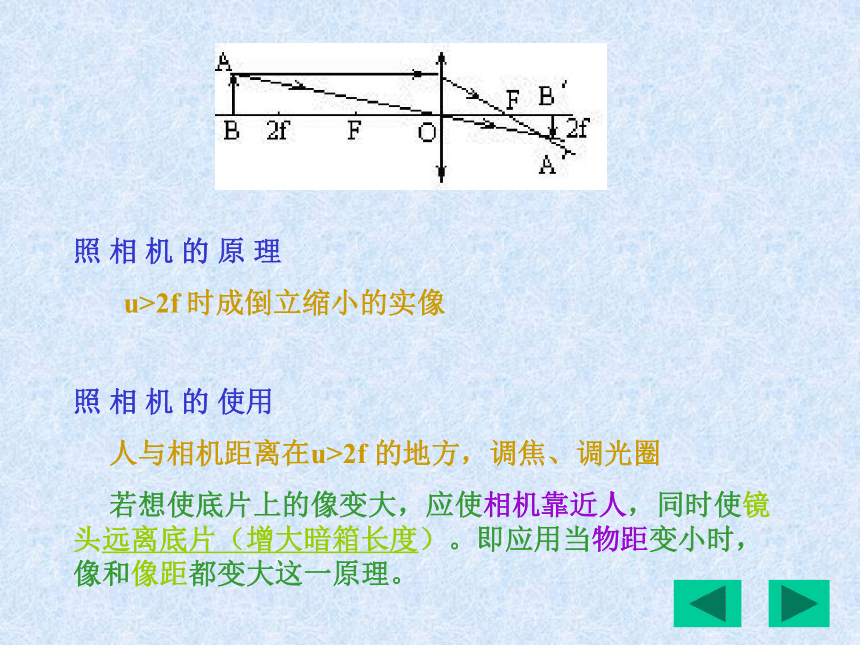

课件12张PPT。第二节 生活中的透镜第五章 透镜及其应用照相机成像的光路示意图照相机照 相 机 的 原 理
u>2f 时成倒立缩小的实像照 相 机 的 使用
人与相机距离在u>2f 的地方，调焦、调光圈

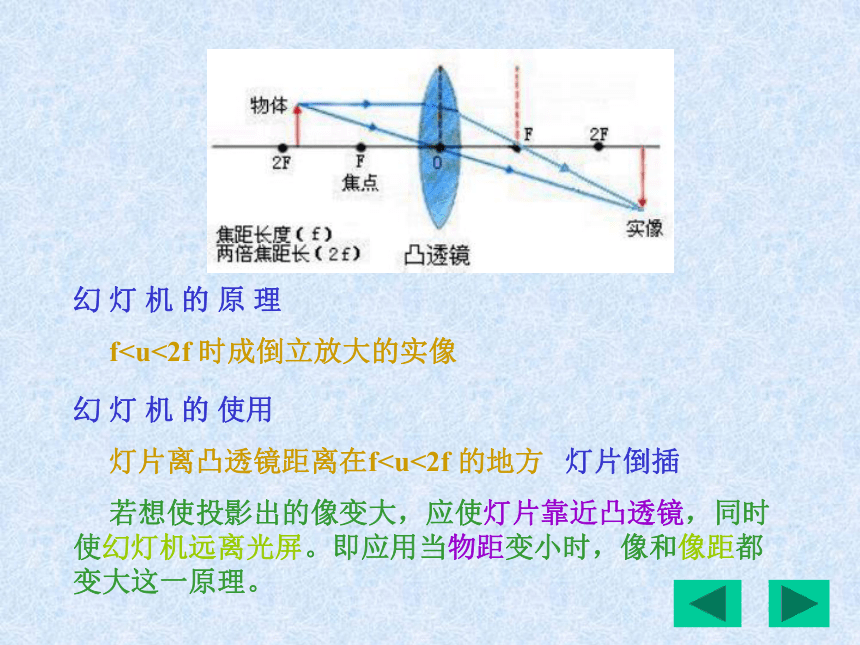

若想使底片上的像变大，应使相机靠近人，同时使镜头远离底片（增大暗箱长度）。即应用当物距变小时，像和像距都变大这一原理。幻灯机成像的光路示意图投影仪和幻灯机幻 灯 机 的 原 理
f 灯片离凸透镜距离在f 若想使投影出的像变大，应使灯片靠近凸透镜，同时使幻灯机远离光屏。即应用当物距变小时，像和像距都变大这一原理。放 大 镜 的 原 理
u 物体离凸透镜越近，所成的虚像越小；
物体离凸透镜越远，所成的虚像越大。【例1】某人照完半身像，想再利用同一个照相机照一张全身像，这时他应该离相机远些还是近些？同时调节调焦环，使胶片远离镜头还是靠近镜头？【解答】人应该远离相机，同时使胶片靠近镜头。【分析】从拍半身像改为拍全身像，实际上像缩小了，此时像距应该缩小，同时增大物距。【例2】晓晨同学在校门前给全班同学照集体像，发现两边的两个同学照不上，请帮助他解决这个问题。【解答】请晓晨往后退一些，同时缩短镜头与胶片的距离，就能把全班同学都照上了。【分析】若使两个同学的像再进入底片内，全班同学的像就要缩小了。
　　根据凸透镜成像时，物距增大，像距变小，像也变小的规律进行调节。只要晓晨向后退一些增大物距，同时缩短镜头与胶片的距离来减小像距，就可以把全班同学都照进去了。练习：
1．面对幻灯机幕布，将印有“h”字样的幻灯片插入框中，调节镜头后，在幕布上出现的画面应该是　 [　 ]　
　　
　
2．要使幻灯片在幕布上的清晰像更大一些，则应该将　　　　 [ 　]
　　A．幻灯机靠近幕布，把镜头略向后移动
　　B．幻灯机向后离幕布远些，把镜头略向后移
　　C．幻灯机靠近幕布，把镜头略向前移动
　　D．幻灯机向后离幕布远些，把镜头略向前移　
CB2．如图2所示，S′是物体S经过凸透镜所成的像，那么这个图是表示什么的成像示意图 　[ 　]
A．照相机 　　B．放大镜
C．幻灯机　 　D．投影仪B
