第一章　安培力与洛伦兹力
专题课一　安培力作用下的导体运动和平衡问题
第*页

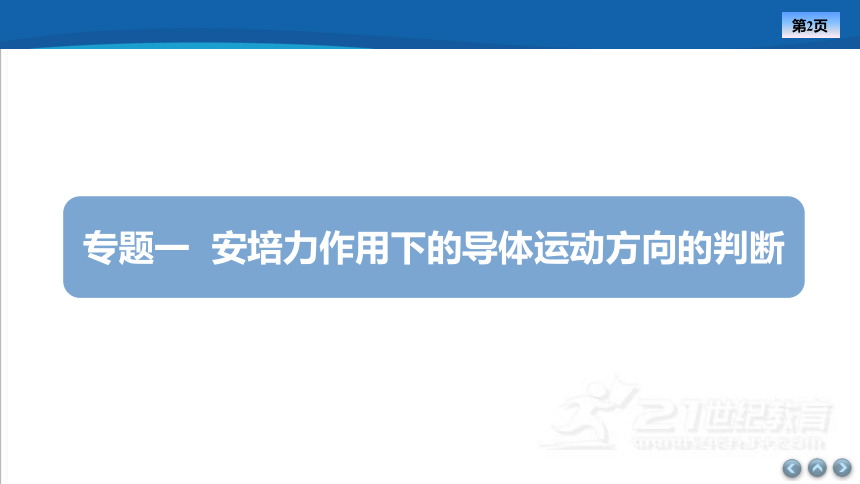

专题一 安培力作用下的导体运动方向的判断
要点　归纳
不管是电流还是磁体，对通电导线的作用都是通过磁场来实现的，因此必须要清楚导 线所在位置的磁场分布情况，然后结合左手定则准确判断导线的受力情况或将要发生 的运动，在实际操作过程中，往往采用以下五种方法：
1. 电流元法
把整段导线分为许多段直电流元，先用左手定则判断每段电流元受力的方向，然后判 断整段导线所受合力的方向，从而确定导线的运动方向.
2. 等效法
环形电流可等效成小磁针（或条形磁铁），通电螺线管可以等效成条形磁铁或多个环 形电流，反过来等效也成立.

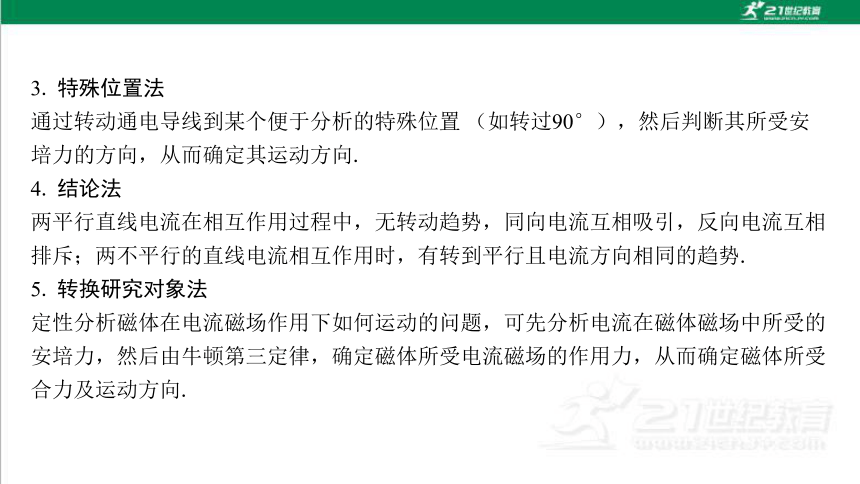

3. 特殊位置法
通过转动通电导线到某个便于分析的特殊位置 （如转过90°），然后判断其所受安 培力的方向，从而确定其运动方向.
4. 结论法
两平行直线电流在相互作用过程中，无转动趋势，同向电流互相吸引，反向电流互相 排斥；两不平行的直线电流相互作用时，有转到平行且电流方向相同的趋势.
5. 转换研究对象法
定性分析磁体在电流磁场作用下如何运动的问题，可先分析电流在磁体磁场中所受的 安培力，然后由牛顿第三定律，确定磁体所受电流磁场的作用力，从而确定磁体所受 合力及运动方向.

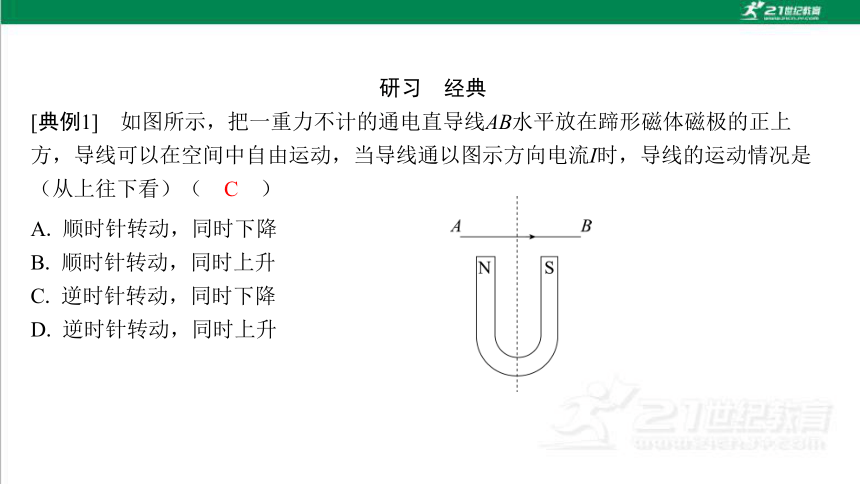

研习　经典
C
A. 顺时针转动，同时下降
B. 顺时针转动，同时上升
C. 逆时针转动，同时下降
D. 逆时针转动，同时上升

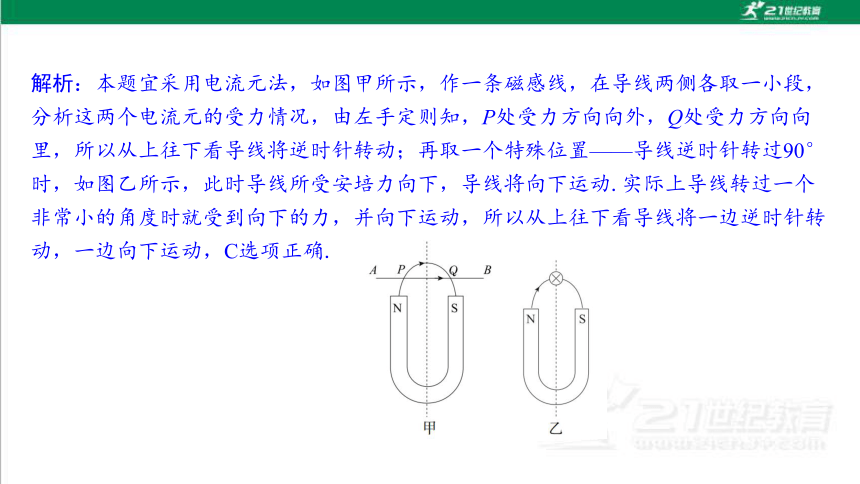

解析：本题宜采用电流元法，如图甲所示，作一条磁感线，在导线两侧各取一小段， 分析这两个电流元的受力情况，由左手定则知，P处受力方向向外，Q处受力方向向 里，所以从上往下看导线将逆时针转动；再取一个特殊位置——导线逆时针转过90° 时，如图乙所示，此时导线所受安培力向下，导线将向下运动.实际上导线转过一个 非常小的角度时就受到向下的力，并向下运动，所以从上往下看导线将一边逆时针转 动，一边向下运动，C选项正确.

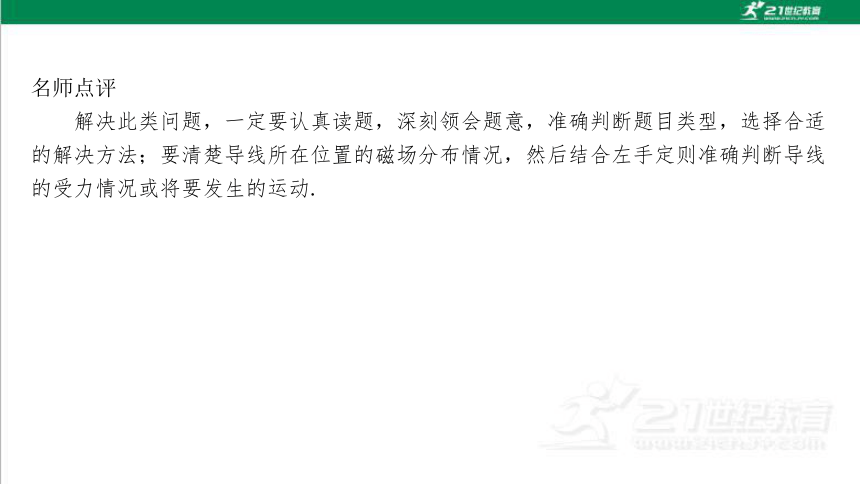

名师点评
　　解决此类问题，一定要认真读题，深刻领会题意，准确判断题目类型，选择合适 的解决方法；要清楚导线所在位置的磁场分布情况，然后结合左手定则准确判断导线 的受力情况或将要发生的运动.

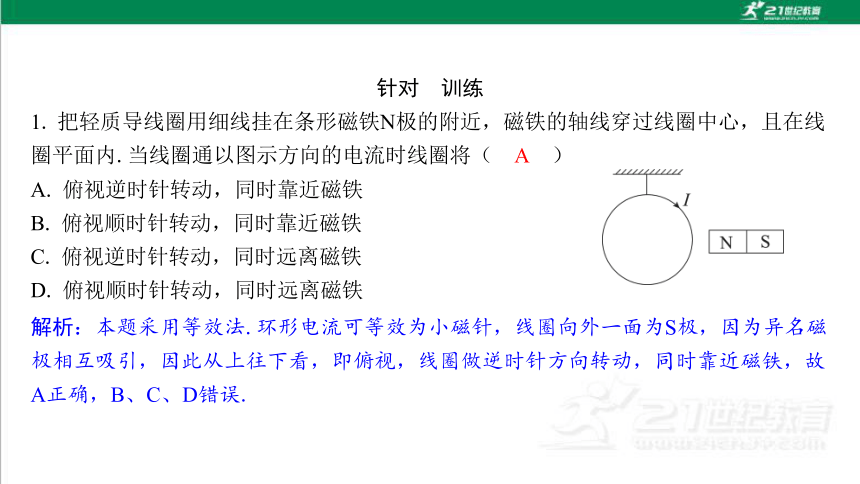

针对　训练
A. 俯视逆时针转动，同时靠近磁铁
B. 俯视顺时针转动，同时靠近磁铁
C. 俯视逆时针转动，同时远离磁铁
D. 俯视顺时针转动，同时远离磁铁
解析：本题采用等效法.环形电流可等效为小磁针，线圈向外一面为S极，因为异名磁 极相互吸引，因此从上往下看，即俯视，线圈做逆时针方向转动，同时靠近磁铁，故 A正确，B、C、D错误.
A
第*页
专题二 安培力作用下的导体运动方向的判断
要点　归纳
1. 安培力作用下的平衡问题，关键是做好受力分析，然后根据平衡条件求解.
2. 安培力作用下的平衡问题的解题步骤
解题步骤可总结为：见立体，画平面；标磁场，做分析.
（1）见立体，画平面：这类题目通常给出的是立体图，立体图不便于我们的分析， 所以我们要先画出平面图，在平面上进行受力分析，以及运动分析.
（2）标磁场，做分析：平面图画好后要把磁场方向准确地标上，其目的是方便我们 判断安培力的方向；受力分析后根据共点力平衡的条件列出平衡方程进行求解，涉及 动态平衡问题的题型，受力分析后依据动态平衡解决方法进行求解.
研习　经典
[典例2]　如图所示，金属杆ab的质量为m，长为l，通过的电流为I，处在磁感应 强度为B的匀强磁场中，磁场方向与导轨平面为θ角斜向上，结果ab静止于水平 导轨上.求：
（1）金属杆ab受到的摩擦力大小；
答案：（1）BIlsin θ　
解析：（1）作出平面图，对导体棒作受力分析如图所示，导体棒所受安培力F安＝BIl，
根据共点力的平衡有f＝F安sin θ＝BIlsin θ.
（2）金属杆对导轨的压力大小.
答案：（2）mg－BIlcos θ
解析：（2）竖直方向的受力平衡有
mg＝FN＋F安cos θ＝FN＋BIlcos θ，
整理得FN＝mg－BIlcos θ.
根据牛顿第三定律可得，金属棒对轨道的压力FN'＝mg－BIlcos θ.
名师点评
　　安培力其实就是普通的力，像重力、弹力、摩擦力一样，我们只要准确地判断出 安培力的大小和方向，这类问题就变成了一般的动力学问题.
针对　训练
A. 若P处磁场方向沿半径向外，则在P中通入正向电流
B. 若P处磁场方向沿半径向外，则在P中通入负向电流
C. 若P处磁场方向沿半径向内，则在P中通入正向电流
D. 若P处磁场方向沿半径向内，则在P中通入负向电流
BC
解析：当左托盘放入重物后，要使线圈P仍在原位置且天平平衡，则线圈P需要受到 竖直向下的安培力，若P处磁场方向沿半径向外，由左手定则可知，可在P中通入负 向电流，故A错误，B正确；若P处磁场方向沿半径向内，由左手定则可知，可在P中 通入正向电流，故C正确，D错误.
第*页
专题三 安培力作用下的导体运动方向的判断
要点　归纳
1. 安培力作用下加速问题的解题思想是将电磁问题力学化.
2. 安培力作用下加速问题解题步骤
（1）确定要研究的导体.
（2）选定观察角度将立体图形平面化处理进行导体受力分析.
（3）分析导体的运动情况.
（4）根据牛顿第二定律列式求解.
研习　经典
[典例3]　如图所示，光滑的平行导轨倾角为θ，处在磁感应强度为B、竖直向下的匀 强磁场中，导轨中接入电动势为E、内阻为r的直流电源.电路中有一阻值为R的电阻， 其余电阻不计，将质量为m、长度为l的导体棒由静止释放，
导体棒沿导轨向下运动，导体棒与导轨垂直且接触良好，求
导体棒在释放瞬间的加速度的大小.（重力加速度为g）
解析：画出题中装置的侧视图，导体棒受力分析如图所示，导体棒受重力mg、支持 力FN和安培力F，由牛顿第二定律得mgsin θ－Fcos θ＝ma，
针对　训练
3. 如图所示，在倾角θ＝30°的斜面上固定一间距L＝0.5 m的两平行金属导轨，在导 轨上端接入电源和滑动变阻器R，电源电动势E＝12 V，内阻r＝1 Ω，一质量m＝20 g 的金属棒ab与两导轨垂直并接触良好.整个装置处于磁感应强度
B＝0.10 T，垂直于斜面向上的匀强磁场中（导轨与金属棒的电阻
不计）.最大静摩擦力等于滑动摩擦力，取g＝10 m/s2.
（1）若导轨光滑，要保持金属棒在导轨上静止，求金属棒受到的安培力大小；
答案：（1）0.1 N　
答案：（2）3～11 Ω　
解得R1＝11 Ω；
故滑动变阻器R接入电路中的阻值在3 Ω和11 Ω之间.
解得R2＝3 Ω；
（3）若导轨光滑，当滑动变阻器的电阻突然调节为23 Ω时，求金属棒的加速度 a的大小.
答案：（3）3.75 m/s2
第*页
课后提素养 深刻剖析 提升能力
A. 彼此靠近，且加速度大小相等
B. 彼此靠近，且加速度大小不相等
C. 彼此远离，且加速度大小相等
D. 彼此远离，且加速度大小不相等
解析：根据电流间相互作用规律“同向电流相互吸引，异向电流相互排斥”可知，两 圆环应相互排斥，即彼此远离；再根据牛顿第二定律和牛顿第三定律可知，两圆环的 加速度大小相等，故C正确，A、B、D错误.
C
1
2
3
4
D
A. 当导线静止在图（a）右侧位置时，导线中电流方向由N指向M
B. 电流I增大，静止后，导线对悬线的拉力不变
C. tan θ与电流I成正比
D. sin θ与电流I成正比
1
2
3
4
1
2
3
4
A. 弹簧长度将变短
B. 弹簧长度将变长
C. F1＜F2 D. F1＞F2
BD
1
2
3
4
解析：如图所示，导体棒处的磁场斜向右下方，由左手定则可知导 体棒受到的安培力F斜向左下方，由牛顿第三定律可知，磁铁受到 斜向右上方的反作用力F'，竖直向上的分力使台秤的示数减小，即 F1＞F2，水平向右的分力使弹簧长度变长，A、C错误，B、D正确.
1
2
3
4
4. 如图所示，U形平行金属导轨与水平面成37°角，金属杆ab横跨放在导轨上，其有 效长度L为0.5 m，质量m为0.2 kg，与导轨间的动摩擦因数μ为0.5，空间存在竖直向 上的磁感应强度B为2 T的匀强磁场，要使ab杆在导轨上保持静止，则ab杆中的电流的 最大值不能超过多大？（设最大静摩擦力与滑动摩擦力相等，取g＝10 m/s2，sin 37° ＝0.6，cos 37°＝0.8）
答案：4 A
1
2
3
4
解析：“见立体，画平面；标磁场，做分析”，受力分析如图所示，
当电流最大时，杆刚好要沿斜面向上运动，在平行于导轨方向上，
有F安cos 37°＝mgsin 37°＋Ffm，
在垂直于导轨方向上，有FN＝F安sin 37°＋mgcos 37°，而Ffm＝μFN，
F安＝BImL，
联立并代入数据解得Im＝4 A.
