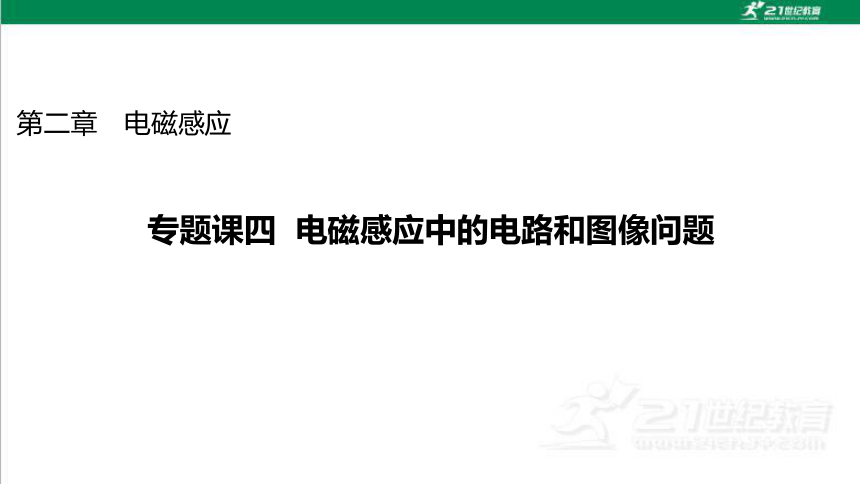

第二章 电磁感应
专题课四 电磁感应中的电路和图像问题
第*页

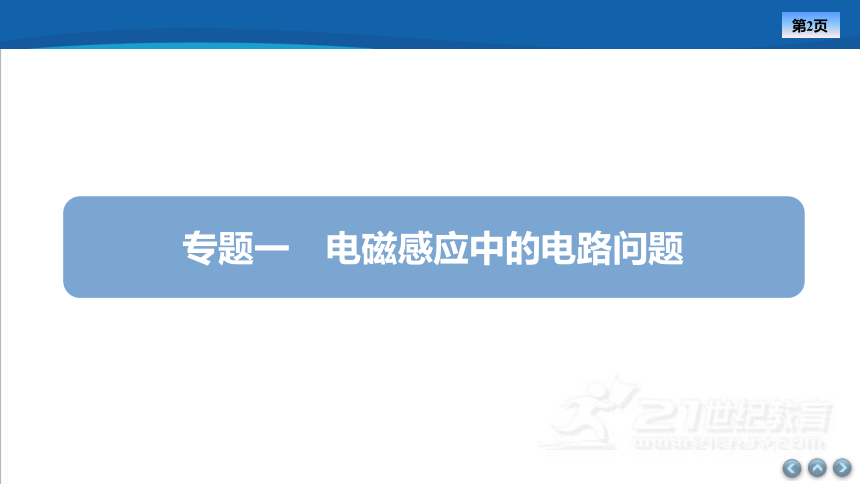

专题一 电磁感应中的电路问题

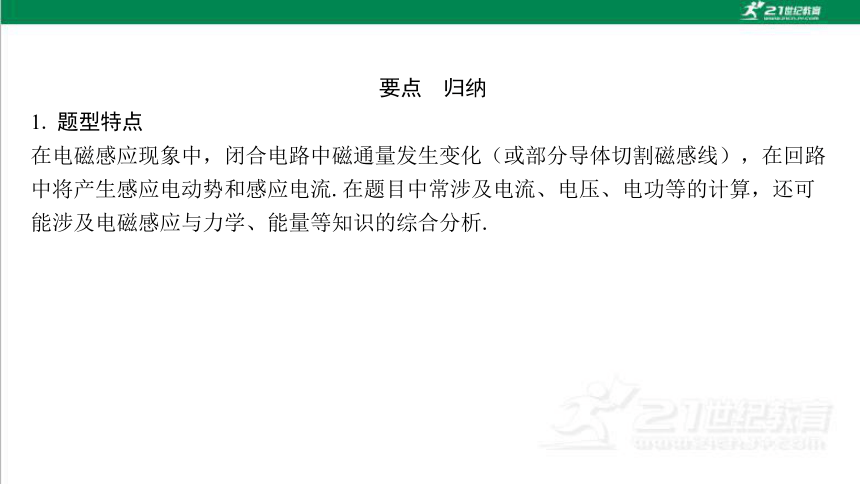

要点 归纳
1. 题型特点
在电磁感应现象中，闭合电路中磁通量发生变化（或部分导体切割磁感线），在回路 中将产生感应电动势和感应电流.在题目中常涉及电流、电压、电功等的计算，还可 能涉及电磁感应与力学、能量等知识的综合分析.

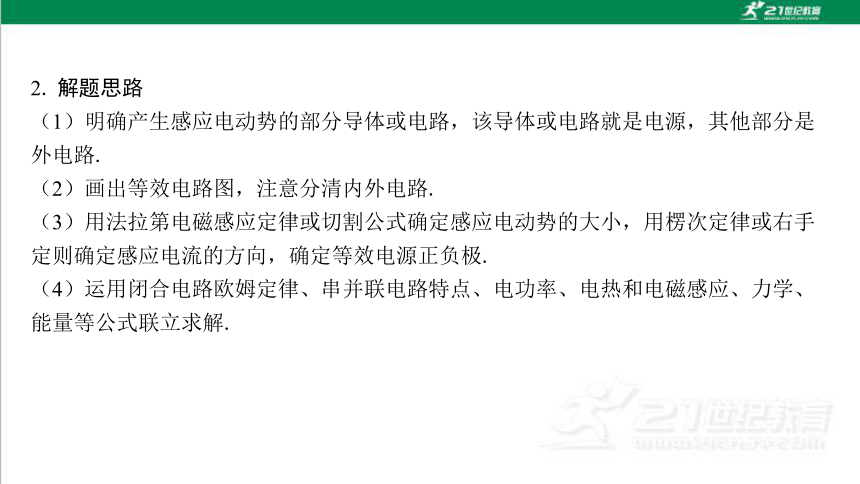

2. 解题思路
（1）明确产生感应电动势的部分导体或电路，该导体或电路就是电源，其他部分是 外电路.
（2）画出等效电路图，注意分清内外电路.
（3）用法拉第电磁感应定律或切割公式确定感应电动势的大小，用楞次定律或右手 定则确定感应电流的方向，确定等效电源正负极.
（4）运用闭合电路欧姆定律、串并联电路特点、电功率、电热和电磁感应、力学、 能量等公式联立求解.
研习 经典

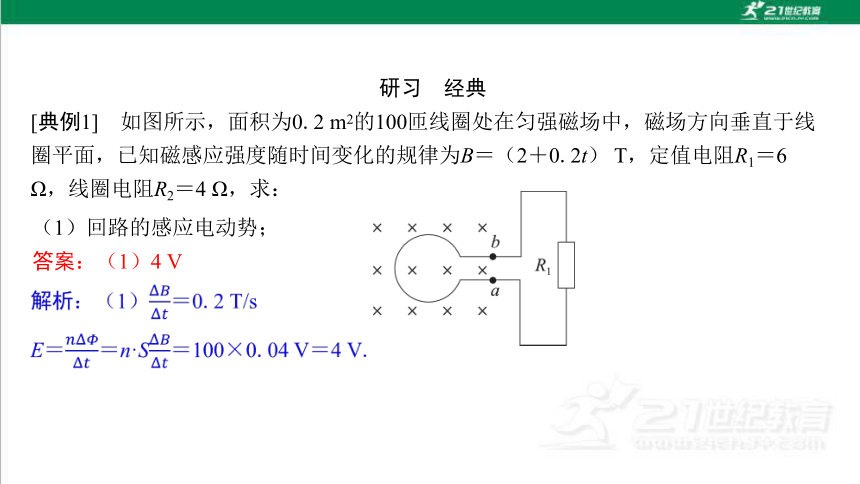

[典例1] 如图所示，面积为0.2 m2的100匝线圈处在匀强磁场中，磁场方向垂直于线 圈平面，已知磁感应强度随时间变化的规律为B＝（2＋0.2t） T，定值电阻R1＝6 Ω，线圈电阻R2＝4 Ω，求：
（1）回路的感应电动势；
答案：（1）4 V
（2）流过R1的电流；
答案：（2）0.4 A

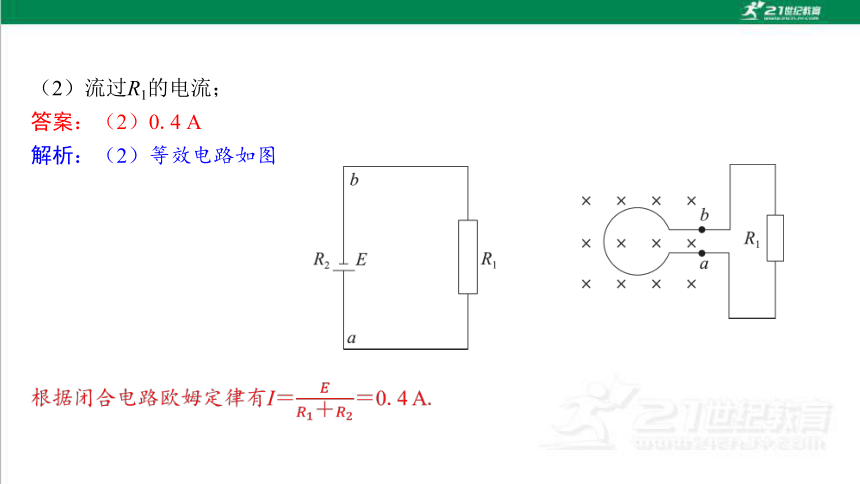

解析：（2）等效电路如图

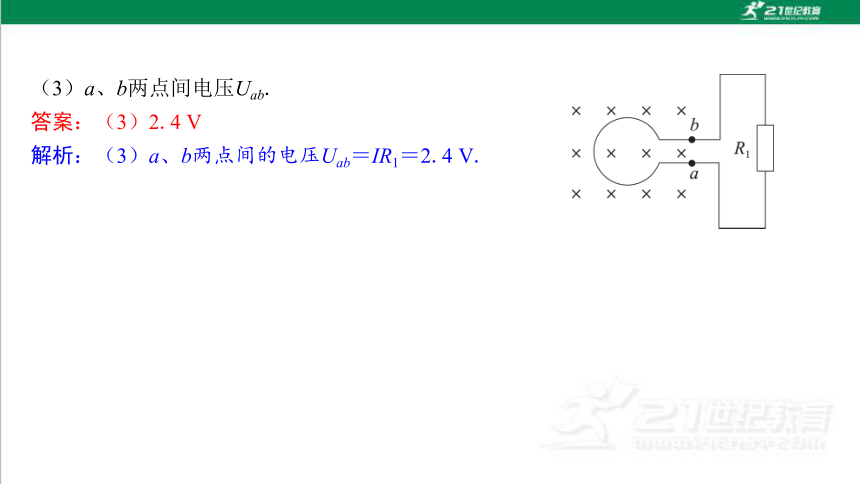

（3）a、b两点间电压Uab.
答案：（3）2.4 V
解析：（3）a、b两点间的电压Uab＝IR1＝2.4 V.

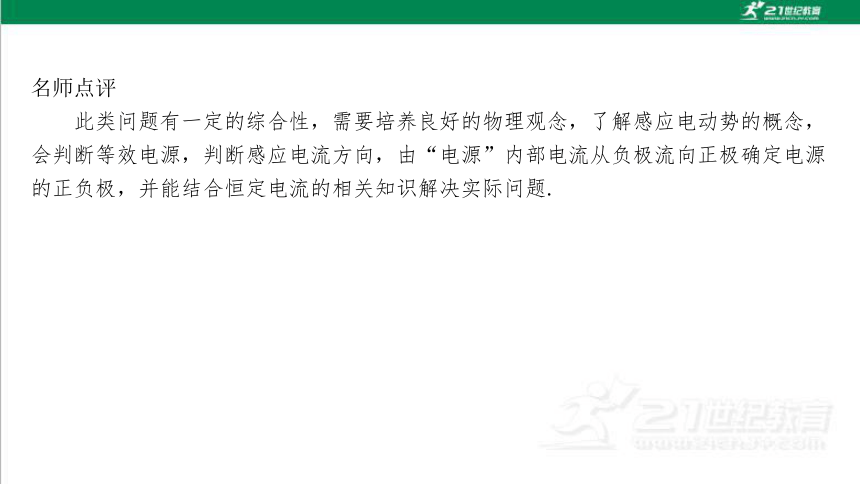

名师点评
此类问题有一定的综合性，需要培养良好的物理观念，了解感应电动势的概念， 会判断等效电源，判断感应电流方向，由“电源”内部电流从负极流向正极确定电源 的正负极，并能结合恒定电流的相关知识解决实际问题.
针对 训练
B. 导体棒的最大加速度为g
CD
第*页
专题二 电磁感应中的图像问题
要点 归纳
1. 问题类型
（1）由给定的电磁感应过程选出或画出正确的图像.
（2）由给定的图像分析电磁感应过程，求解相应的物理量.
2. 明确图像的种类
（1）磁感应强度B、磁通量Ф、感应电动势E和感应电流I随时间t变化的图像，即B－t 图像、Ф－t图像、E－t图像和I－t图像.
（2）对于导体切割磁感线产生感应电动势和感应电流的情况，还常涉及感应电动势E 和感应电流I随导体位移x变化的图像，即E－x图像和I－x图像.
4. 重点关注信息
画图像或判断图像，特别注意分析斜率的变化、截距等.
5. 主要解决办法
（1）根据物理规律写出有关函数关系式.
（2）物理规律复杂的情况可以采用特殊值法.
研习 经典
D
名师点评
对于图像问题可以采用以下三种方法：①根据物理规律整理出横纵坐标的关系， 只要物理关系有了，图像就确定了.②根据斜率和截距判断.③用特殊值判断.
针对 训练
A. 小磁体在玻璃管内下降速度越来越快
B. 下落过程中，小磁体的N极、S极上下颠倒了8次
C. 下落过程中，小磁体受到的电磁阻力始终保持不变
D. 与上部相比，小磁体通过线圈下部的过程中，磁通
量变化率的最大值更大
AD
解析：由题图可知，电流的峰值越来越大，即小磁铁在依次穿过每个线圈的过程中磁 通量的变化率越来越快，因此小磁体下降的速度越来越大，A、D正确；假设小磁体 是N极向下穿过线圈，则在穿入靠近每匝线圈的过程中磁通量向下增加，根据楞次定 律可知线圈中产生逆时针的电流，而在穿出远离每匝线圈的过程中磁通量向下减少， 产生顺时针的电流，即电流方向相反，与题干图中描述的穿过线圈的过程电流方向变 化相符，S极向下同理，所以磁铁穿过8匝线圈过程中会出现8个这样的图像，并且随 下落速度的增加，感应电流的最大值逐渐变大，所以磁体下落过程中小磁体的N极、 S极没有颠倒，B错误；线圈可等效为条形磁铁，线圈的电流越大，则磁性越强，因 此电流的大小是变化的，小磁体受到的电磁阻力是变化的，不是一直不变的，C错 误.故选AD.
第*页
课后提素养 深刻剖析 提升能力
B
1
2
3
4
解析：闭合导线框M'N'P'Q'匀速向左运动的过程中，穿过回路的磁通量不断增大，根 据楞次定律可知，回路中的电流一直是逆时针的，所以电流一直为正.线框向左匀速 运动过程中，切割磁感线的有效长度先减小，后增大，所以感应电流先减小，后增 大.故选B.
1
2
3
4
A. UAB＝2 V B. UAB＝－2 V
C. UAB＝0.04 V D. UAB＝－0.04 V
A
1
2
3
4
AD
1
2
3
4
1
2
3
4
4. （2024·江苏连云港期末）如图所示，CD、EF是两条水平放置、阻值可忽略且间 距为L的足够长平行金属导轨，左端与一弯曲的光滑轨道平滑连接，弯曲轨道上端接 有一阻值为R的电阻，水平导轨所在空间存在磁感应强度大小为B、方向垂直导轨平 面向上的匀强磁场.将一阻值也为R、质量为m的导体棒从弯曲轨道上高为h处由静止 释放，导体棒在水平导轨上运动距离d停止.已知导体棒与水平导轨接触良好，它们之 间动摩擦因数为μ，重力加速度为g.求导体棒从释放到最终停止过程中：
1
2
3
4
（1）通过电阻R的最大电流；
1
2
3
4
（2）流过电阻R的电荷量；
1
2
3
4
（3）电阻R中产生的焦耳热.
1
2
3
4
