第三章　交变电流
专题课五　理想变压器的综合问题
第*页
专题一　理想变压器的动态电路分析
要点　归纳

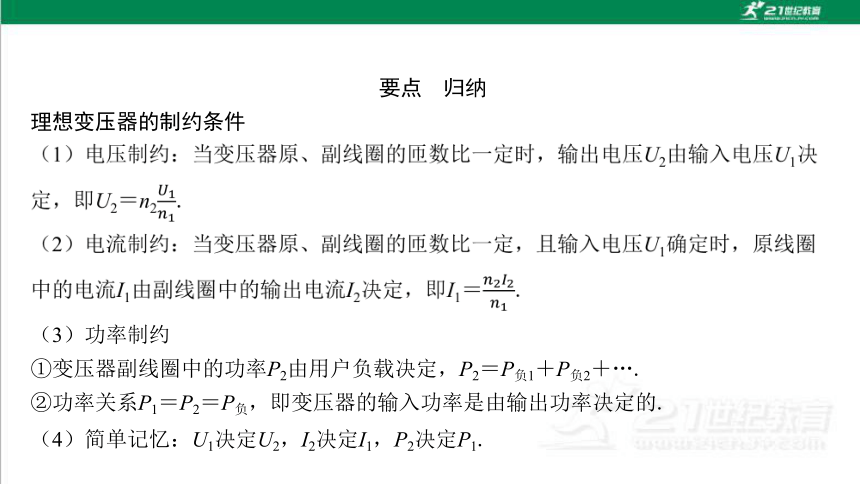

理想变压器的制约条件
（3）功率制约
①变压器副线圈中的功率P2由用户负载决定，P2＝P负1＋P负2＋….
②功率关系P1＝P2＝P负，即变压器的输入功率是由输出功率决定的.
（4）简单记忆：U1决定U2，I2决定I1，P2决定P1.

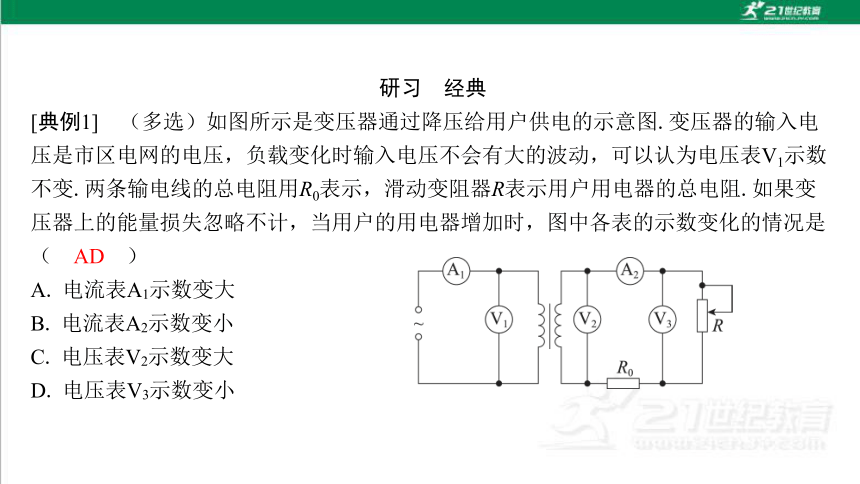

研习　经典
AD
A. 电流表A1示数变大
B. 电流表A2示数变小
C. 电压表V2示数变大
D. 电压表V3示数变小

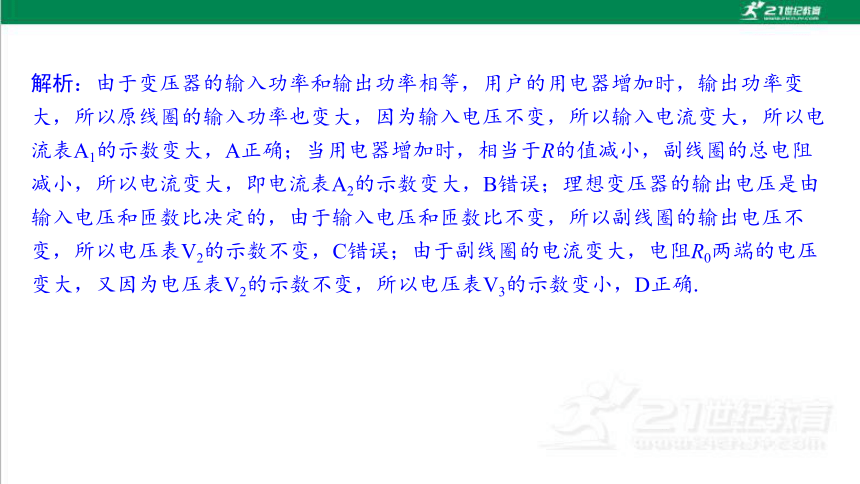

解析：由于变压器的输入功率和输出功率相等，用户的用电器增加时，输出功率变 大，所以原线圈的输入功率也变大，因为输入电压不变，所以输入电流变大，所以电 流表A1的示数变大，A正确；当用电器增加时，相当于R的值减小，副线圈的总电阻 减小，所以电流变大，即电流表A2的示数变大，B错误；理想变压器的输出电压是由 输入电压和匝数比决定的，由于输入电压和匝数比不变，所以副线圈的输出电压不 变，所以电压表V2的示数不变，C错误；由于副线圈的电流变大，电阻R0两端的电压 变大，又因为电压表V2的示数不变，所以电压表V3的示数变小，D正确.

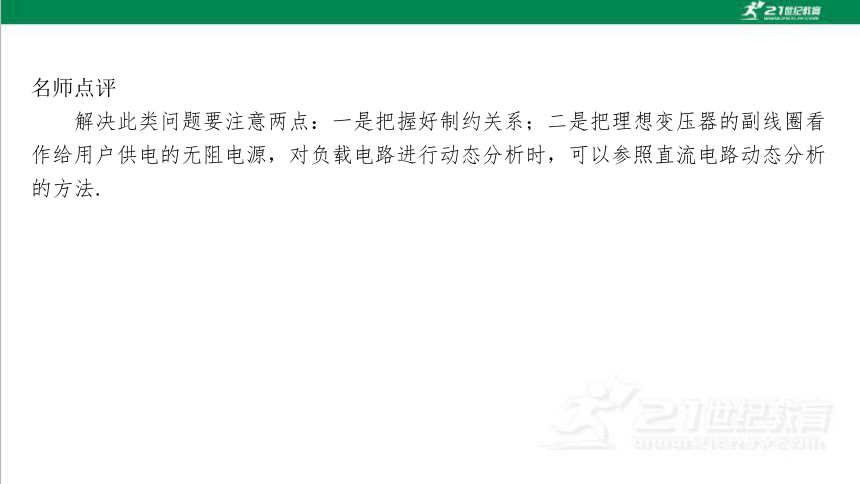

名师点评
　　解决此类问题要注意两点：一是把握好制约关系；二是把理想变压器的副线圈看 作给用户供电的无阻电源，对负载电路进行动态分析时，可以参照直流电路动态分析 的方法.
针对　训练

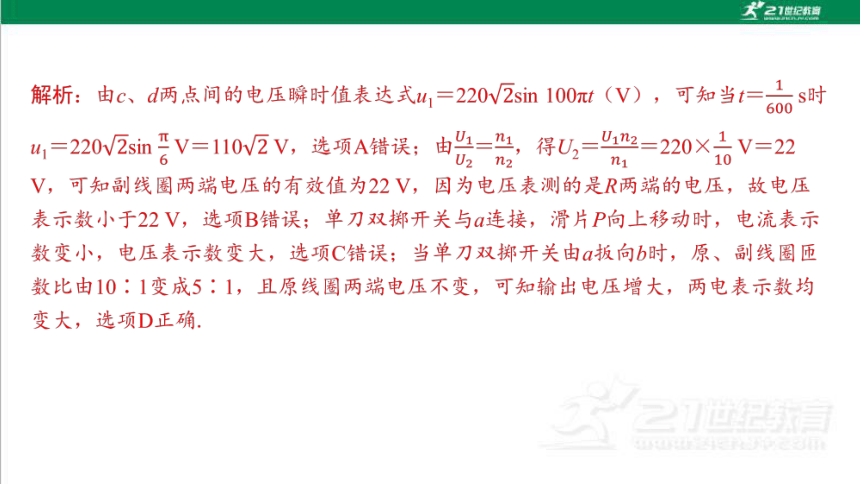

C. 单刀双掷开关与a连接，在滑动变阻器滑片P向上移动的过 程中，电压表和电流表的示数均变小
D. 当单刀双掷开关由a扳向b时，电压表和电流表的示数均变 大
D
第*页
专题二　原线圈含电阻的变压器问题
要点　归纳
1. 负载与原线圈串联，如图甲所示.
2. 负载与原线圈并联，如图乙所示.
研习　经典
A. 原、副线圈两端的电压之比为2∶1
B. 原、副线圈中的电流之比为2∶1
C. 原线圈两端的电压为88 V
D. 副线圈两端的电压为88 V
AD
针对　训练
B. 流过R1的电流是流过R2电流的4倍
D. R1上的电功率是R2上电功率的16倍
C
第*页
专题三　有多个副线圈的变压器
要点　归纳
如图所示，S1、S2都闭合.
（2）电流关系：n1I1＝n2I2＋n3I3.
（3）功率关系：P1＝P2＋P3.
研习　经典
A. 1∶2∶3 B. 1∶2∶1
C. 1∶3∶6 D. 5∶9∶3
D
针对　训练
C
第*页
课后提素养 深刻剖析 提升能力
A. R的发热功率不变
B. 电压表的示数不变
C. 电流表A1的示数变大
D. 电流表A2的示数变小
BC
1
2
3
4
解析：闭合开关S后，灯的支路变多，电流表A2的示数变大，故D错误；降压变压器 的副线圈的电流增大，根据电流比等于匝数反比，而匝数是定值，故降压变压器的原 线圈电流增大，R的发热功率增大，故A错误；升压变压器的原线圈两端电压不变， 根据电压比等于匝数比，而匝数是定值，升压变压器副线圈的电压不变，故电压表示 数不变，故B正确；升压变压器的副线圈电流增大，根据电流比等于匝数反比，而匝 数是定值，电流表A1的示数变大，故C正确。
1
2
3
4
A
1
2
3
4
1
2
3
4
A. 1∶1∶1 B. 3∶2∶1
C. 6∶2∶1 D. 2∶2∶1
B
1
2
3
4
A. R1、R2、R3两端的电压之比为2∶1∶2
B. R1、R2、R3消耗的功率之比为4∶1∶4
C. a、b间输入功率与变压器输入功率之比为15∶2
D. a、b间输入电压与变压器输入电压之比为3∶1
C
