人教版高中物理选择性必修第二册第三章交变电流2交变电流的描述课件（67页ppt）

(共67张PPT)
第三章　交变电流
2. 交变电流的描述

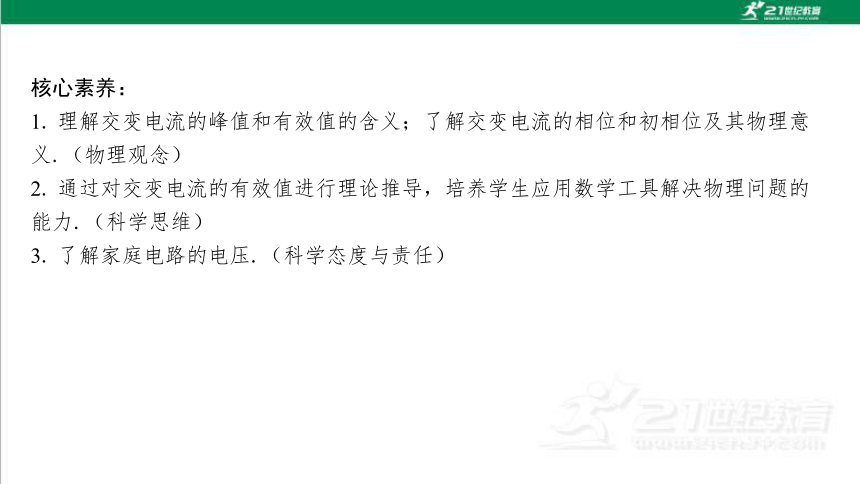

核心素养：
1. 理解交变电流的峰值和有效值的含义；了解交变电流的相位和初相位及其物理意 义.（物理观念）
2. 通过对交变电流的有效值进行理论推导，培养学生应用数学工具解决物理问题的 能力.（科学思维）
3. 了解家庭电路的电压.（科学态度与责任）
第*页
研习任务一　周期和频率
合作　讨论

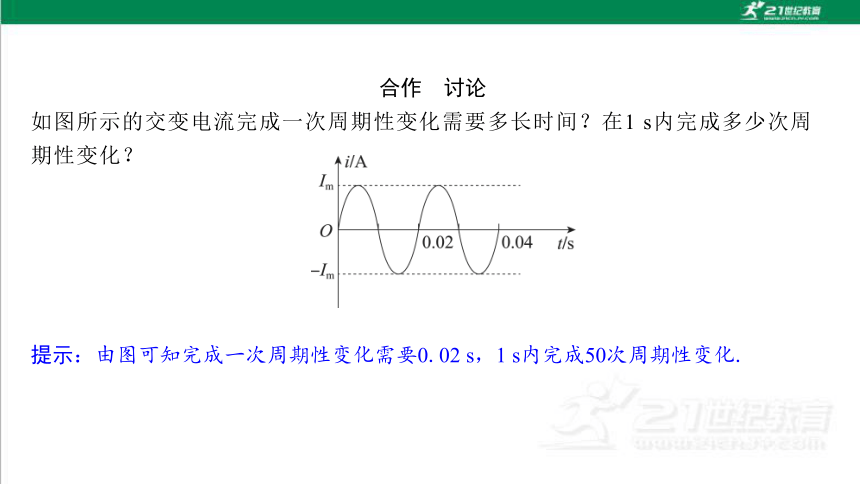

如图所示的交变电流完成一次周期性变化需要多长时间？在1 s内完成多少次周 期性变化？
提示：由图可知完成一次周期性变化需要0.02 s，1 s内完成50次周期性变化.
教材　认知

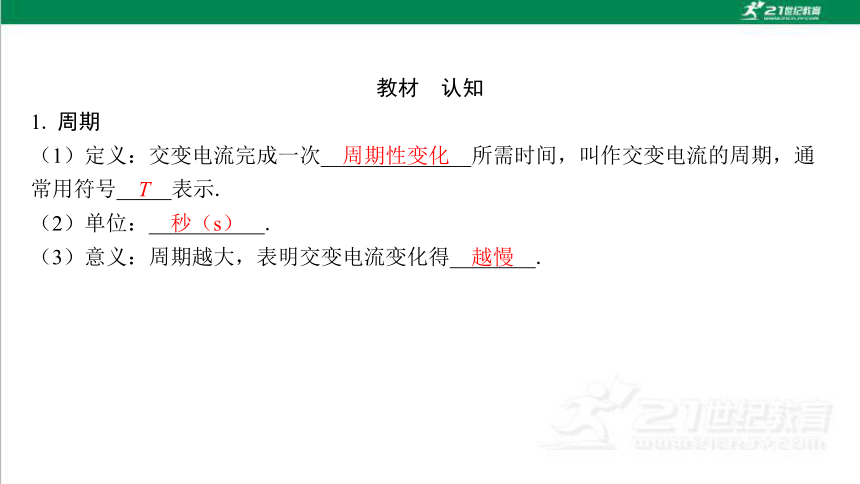

1. 周期
（1）定义：交变电流完成一次 所需时间，叫作交变电流的周期，通 常用符号 表示.
（2）单位： .
（3）意义：周期越大，表明交变电流变化得 .
周期性变化　
T　
秒（s）　
越慢　

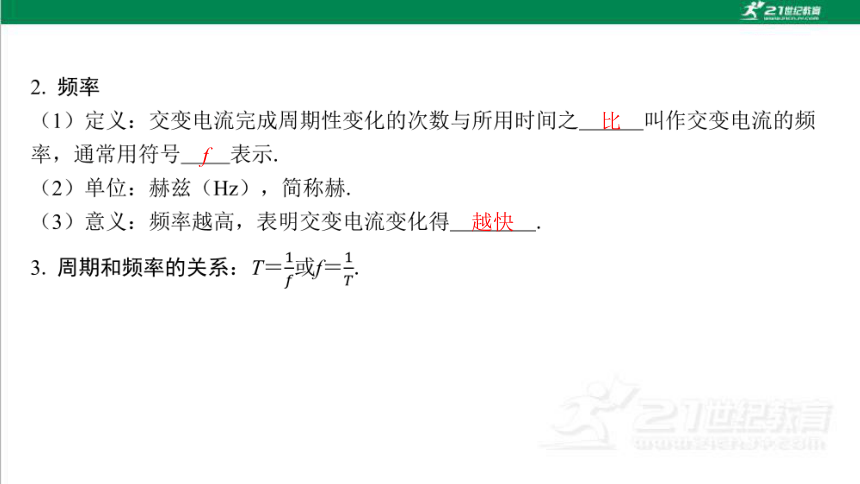

比　
f　
越快　

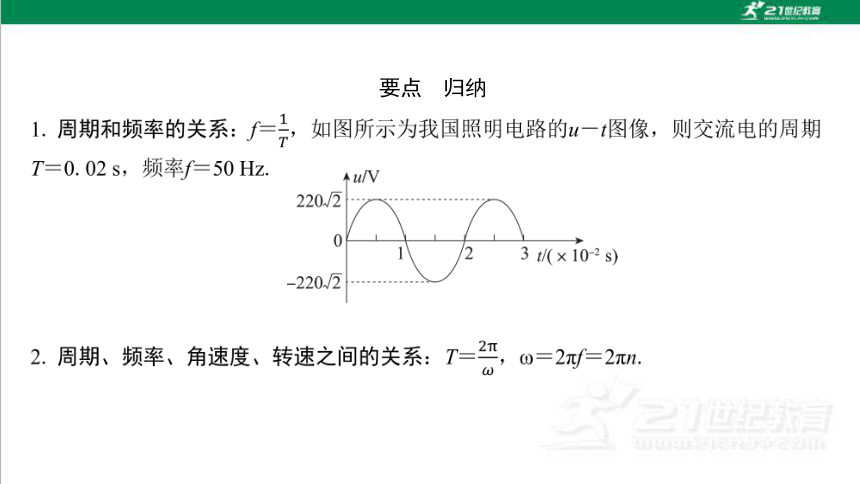

要点　归纳
研习　经典
BD
A. 此交变电流的频率为0.2 Hz
B. 1 s内电流方向变化10次
C. t＝0.1 s时，线圈平面与磁场方向平行
D. 1 s内线圈转5圈
解析：由题图可知T＝0.2 s，故f＝5 Hz，即1 s内完成5个周期，线圈转5圈，每转1圈 电流方向改变2次，则1 s内电流方向变化10次，故A错误，B、D正确；在t＝0.1 s 时，e＝0，所以线圈平面与磁场方向垂直，故C错误.
名师点评
　　此类问题主要考查基本概念的掌握，解决这类问题要注意以下两个方面：一是培 养从图像获得信息的能力，二是掌握物理量基本概念，及物理量之间的关系.
对应　训练

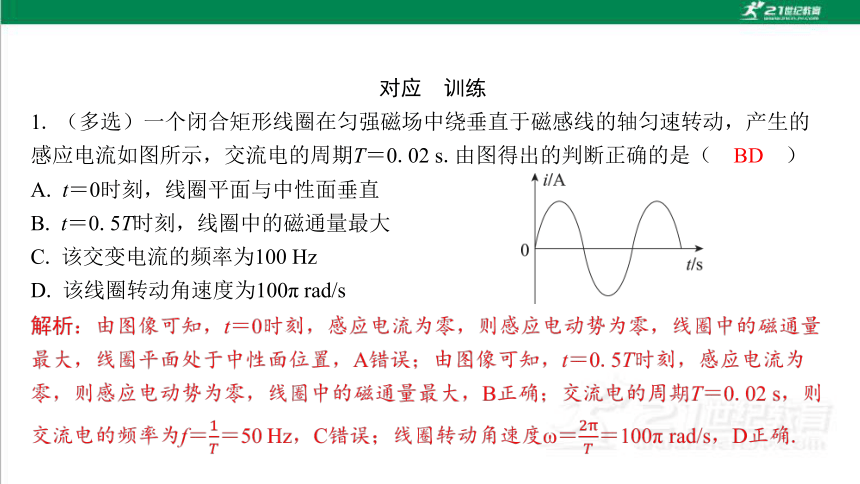

A. t＝0时刻，线圈平面与中性面垂直
B. t＝0.5T时刻，线圈中的磁通量最大
C. 该交变电流的频率为100 Hz
D. 该线圈转动角速度为100π rad/s
BD
第*页

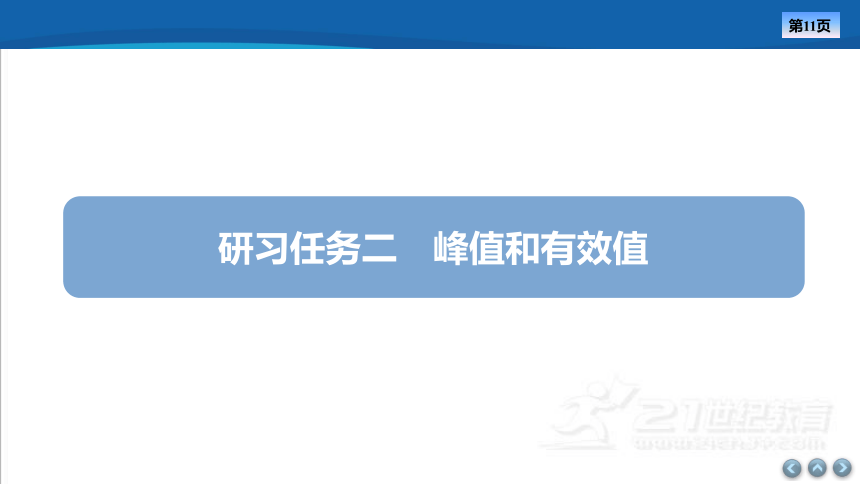

研习任务二　峰值和有效值
合作　讨论

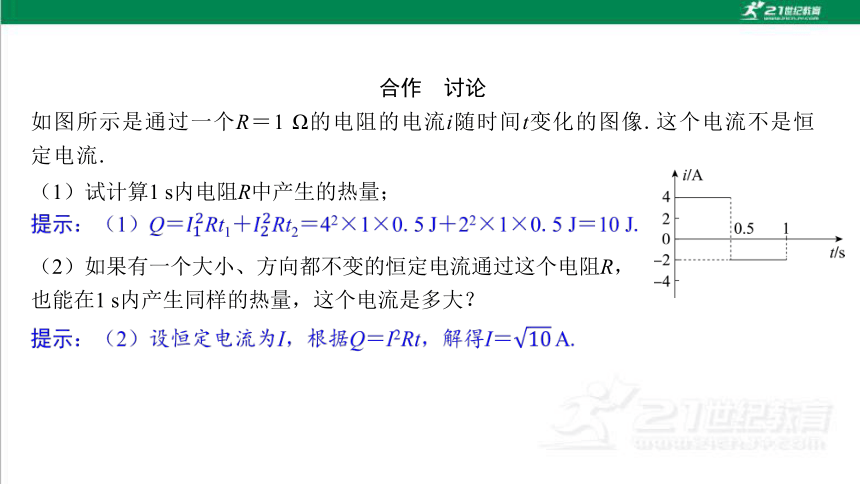

如图所示是通过一个R＝1 Ω的电阻的电流i随时间t变化的图像.这个电流不是恒 定电流.
（1）试计算1 s内电阻R中产生的热量；
（2）如果有一个大小、方向都不变的恒定电流通过这个电阻R，
也能在1 s内产生同样的热量，这个电流是多大？
教材　认知
1. 峰值
（1）定义：交变电流的电压、电流所能达到的最大值.
（2）电动势峰值的表达式：Em＝NBSω.
2. 有效值
（1）定义：让交变电流和恒定电流分别通过大小相同的电阻，如果在交变电流 的 内它们产生的 相等，而这个恒定电流的电流是I、电压是U， 我们就把I、U叫作这个交变电流的 .
一个周期　
热量　
有效值　
要点　归纳
1. 交变电流有效值的计算方法
（2）若不是正弦式交变电流，则必须根据电流的热效应来求解其有效值，且时间取 一个周期.具体解法：
①假设让交变电流通过电阻R；
②计算交变电流在一个周期内产生的热量Q（可分段计算）；
2. 几种典型电流的有效值
电流名称 电流图像 有效值
正弦式交变电流
正弦半波电流
正弦单向脉冲电流
电流名称 电流图像 有效值
矩形脉
冲电流
非对称性
交变电流
研习　经典
A. 10 A B. 5 A
C. 15 A D. 8.7 A
D
对应　训练
A. 12 V
C. 15 V
B
第*页
研习任务三　交变电流的四值的对比
合作　讨论
要点　归纳
1. 正弦式交变电流“四值”的比较及应用
名称 物理含义 重要关系 适用情况
瞬时值 交变电流某 时刻的值 e＝Emsin ωt
i＝Imsin ωt 分析交变电流在某一时刻的情况
最大值 最大的瞬
时值 确定用电器的耐压值
名称 物理含义 重要关系 适用情况
有效值 跟交变电流 的热效应等 效的恒定电 动势、电压 或电流值 （1）计算与电流热效应相关的量 （如功率、热量）
（2）交流电表的测量值
（3）电气设备标注的额定电压、额 定电流
（4）保险丝的熔断电流
名称 物理含义 重要关系 适用情况
平均值 交变电流图 像中图线与 时间轴所夹 “面积”与 时间的比值
2. 注意事项
（1）不能混淆四值的物理意义，解决不同的问题要选用不同的物理量.
（2）不能认为有效值就是平均值，有效值和平均值的物理意义、计算方法、应用对 象都不同.
研习　经典
（1）写出线圈内所产生的感应电动势的瞬时值表达式；
答案：（1）e＝100sin 20πt（V）　
解析：（1）感应电动势的瞬时值表达式为
e＝Emsin ωt
其中Em＝NBSω
ω＝2πn
解得e＝100sin 20πt（V）.
答案：（2）86.6 V　
对应　训练
甲 乙
BD
A. 框内电流方向不变
B. 电动势的最大值为Um
知识　构建
第*页
课后提素养 深刻剖析 提升能力
基础　题组
1. 判断正误.
×
×
×
√
甲 乙
B
A. t＝0.02 s时线圈平面与中性面垂直
B. 每秒钟内电流方向改变100次
C. 产生交变电流的周期为2 s
D. 线圈的转速为100 r/s
C. I0
C
中档　题组
D. Um
A
A. 两线圈产生的电动势的有效值相等
B. 两线圈产生的交变电流频率相等
C. 两线圈产生的电动势同时达到最大值
D. 两电阻消耗的电功率相等
B
3. 如图所示，匀强磁场的磁感应强度B＝0.5 T，边长L＝10 cm的正方形线圈abcd共 100匝，线圈电阻r＝1 Ω，线圈绕垂直于磁感线的对称轴OO'匀速转动，角速度ω＝2π rad/s，外电路电阻R＝4 Ω.求：
（1）转动过程中感应电动势的最大值；
答案：（1）3.14 V
解析：（1）根据Em＝NBSω，可得感应电动势的最大值：
Em＝100×0.5×0.12×2π V＝3.14 V.
（2）由图示位置（线圈平面与磁感线平行）转过60°角时的瞬时感应电动势；
答案：（2）1.57 V　
解析：（2）由于从线框垂直于中性面开始计时，所以感应电动势的瞬时值表达式为
e＝Emcos 2πt（V）
当线圈转过60°角时的瞬时感应电动势为e＝Emcos 60°＝1.57 V.
（3）由图示位置转过60°角的过程中产生的平均感应电动势；
答案：（3）2.6 V　
（4）交变电压表的示数；
　答案：（4）1.78 V
（5）线圈转动一周外力做的功.
　答案：（5）0.99 J
第*页
课时作业（十）
[基础训练]
A. 在一个周期内交变电流的方向只改变一次
B. 电风扇铭牌上标出的电压值和电流值都是指有效值
C. 某正弦式交流电压的最大值为311 V，则该交流电压最小值为－311 V
D. 用交流电流表或交流电压表测交流电流或电压时，测量的是交流电流或电压的最 大值
解析：在一个周期内交变电流的方向改变两次，故A错误；电风扇铭牌上标出的电压 值和电流值都是指有效值，故B正确；正弦式交流电压的最大值为311 V，最小值为 零，故C错误；交流电流表和交流电压表测量的是有效值，故D错误.
B
