第四节 地球的结构

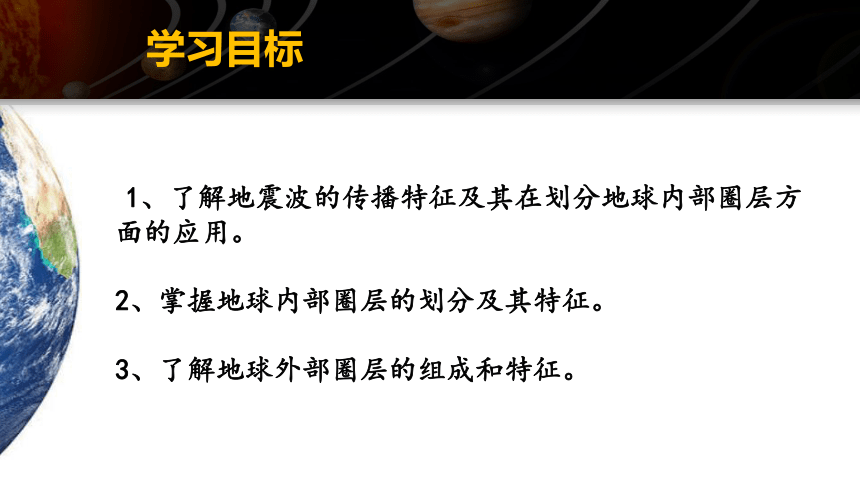

1、了解地震波的传播特征及其在划分地球内部圈层方面的应用。
2、掌握地球内部圈层的划分及其特征。
3、了解地球外部圈层的组成和特征。
学习目标
获取地球内部信息的渠道或方法

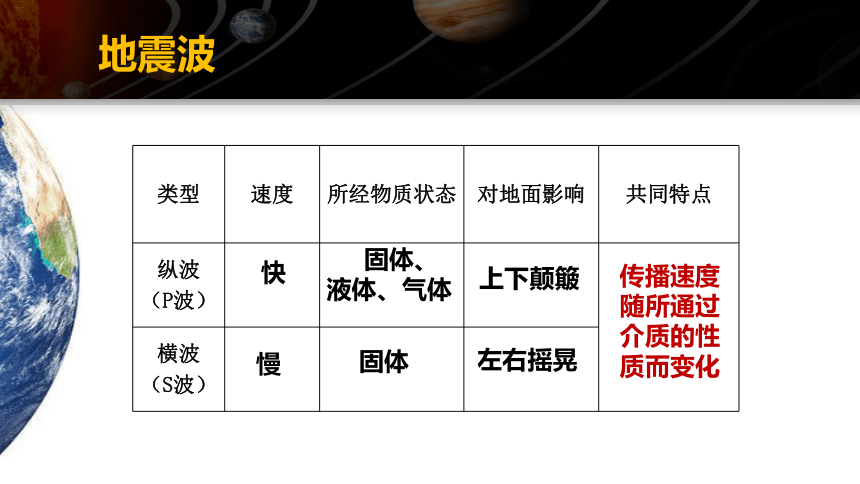

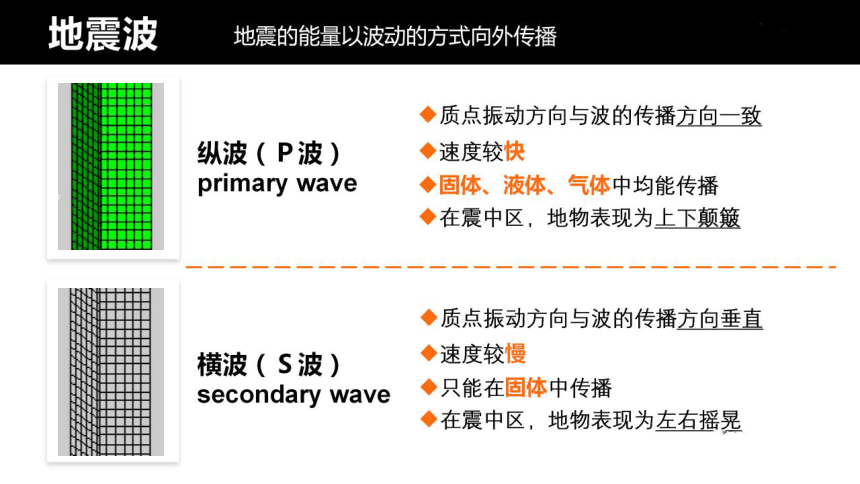

地震波
类型 速度 所经物质状态 对地面影响 共同特点
纵波 （P波）
横波 （S波） 快
慢
固体、
液体、气体
固体
上下颠簸
左右摇晃
传播速度
随所通过介质的性质而变化

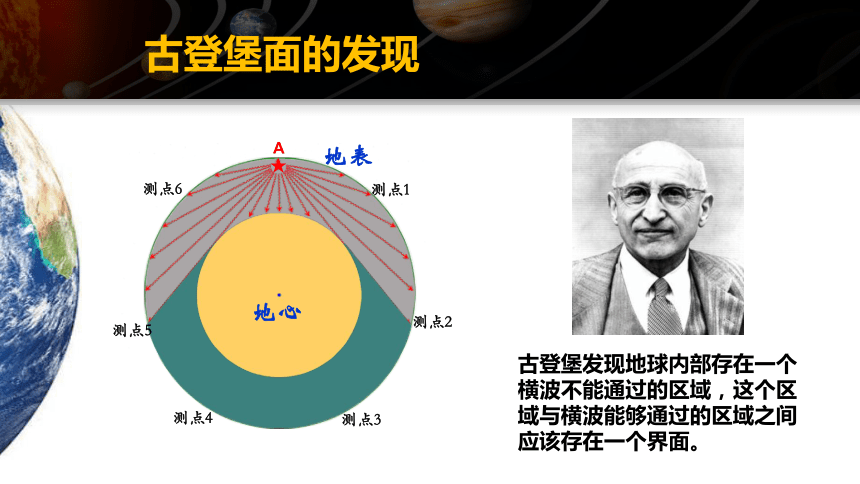

古登堡面的发现
地表
A
测点1
测点2
测点3
测点6
测点5
测点4
★
地心
古登堡发现地球内部存在一个横波不能通过的区域，这个区域与横波能够通过的区域之间应该存在一个界面。
15
4000
3000
2000
5000
6000
1000
速度（千米/秒）
9
12
6
3
0
33
2900
地核
地幔
莫霍面
古登堡面
纵 波
横 波
地壳
地心
地表

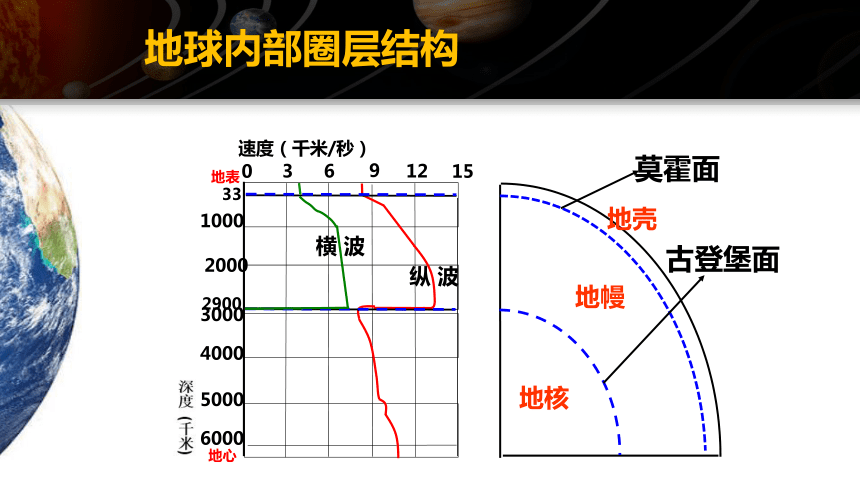

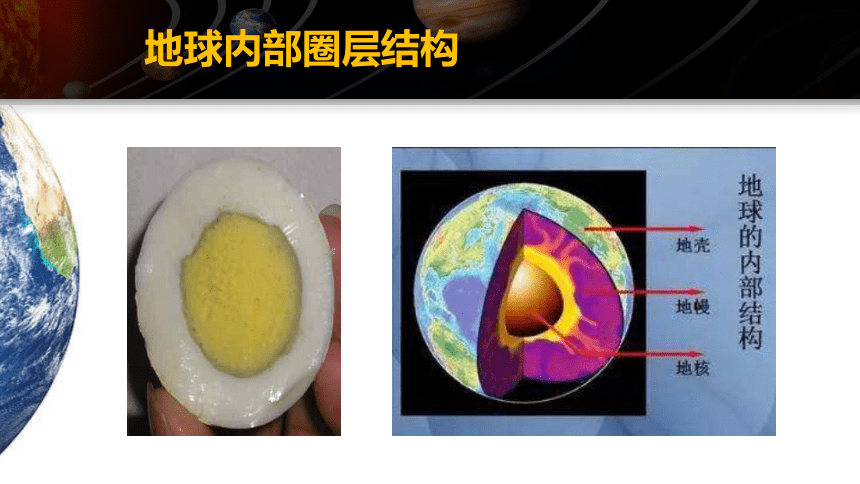

地球内部圈层结构
地球内部圈层结构
6000
1000
0
33
2900
速度（千米/秒）
80
400
5150
9
12
6
3
15
横波
纵波
地表
地心
据左图观察：
波速大约还在哪些深度发生了变化？
5000
地球内部圈层结构
活动
请同学们动手画出地球内部结构示意图，并在适当的位置标出两个界面、内部圈层名称以及补充相关细节。
活动
温 度 由 低 到 高
压力 密度 由 小 到 大
地壳
地
幔
地
核
古 登 堡 界 面
莫 霍 界 面
外
核
内
核
上
地
幔
下
地
幔
1000Km
5000Km
2900Km
顶 部
上 部
下 部
岩石圈
软流层
铁、镁的硅酸盐类组成
岩石
组成
铁镍为主组成
17Km
地球内部结构示意图
合作学习
硅铝层

硅镁层
下地幔
外核
内核
软流
岩石圈

39~41
5~10
17
莫霍
古登堡
2900
固态
固态
固态
液态
主要是
含铁、
镁的硅
酸盐类
矿物

铁镍为主

逐
渐
增
大
岩浆的主要发源地
地球磁场
的产生地
地壳
大陆地壳与大洋地壳的区别；
大陆地壳：双层
大洋地壳：单层
莫霍界面
上层： 硅铝层
下层：硅镁层
地幔
地壳
海拔越高，地壳越厚；海拔越低，地壳越薄（一般来说）
大陆地壳由硅铝层和硅镁层组成，平均厚度约39-41km；
大洋地壳只有硅镁层，平均厚度约5-10km
海拔高低与地壳厚薄的关系：
地球的外部圈层
1、大气圈由哪些物质组成，主要成份是什么，大气圈的上界一般认为是多高？
2、水圈连续吗，水按形态可分为哪几种，按存在位置和状态又可分为哪几类？
3、生物圈占据了哪几个圈层？什么是主体和最活跃的因素？
4、各外部圈层独立存在吗，它们之间是一种怎样的关系？
自主学习
地球的外部圈层
1．大气圈
是包裹地球的气体层，近地面的大气密度大，随高度增加，大气密度迅速减小。
干洁空气的组成及其按体积所占的百分比
氩、臭氧及其他0.97%
二氧化碳
（CO2)0.03%
氮（N2）
78%
氧（O2）21%
地球的外部圈层
2．水圈
可分为海洋水、陆地水、大气水和生物水。
永冻土底冰
湖泊淡水
土壤水
沼泽水
河水
生物水
其他淡水1.21%
海洋水96.538%
陆地淡水2.526%
冰川68.72%
地下淡水30.07%
大气水0.001%
湖泊和地下咸水0.935%
水圈是连续但不规则的圈层
地球的外部圈层
3．生物圈
是地球上所有生物及其生存环境的总称。它占有大气圈的底部、水圈的全部和岩石圈的上部。
思考
1.找出照片中主要事物
山体
云层
树木
积雪
湖泊
草本
思考
空气
云
积雪
河流
草
树木
山
岩石圈
大气圈
水圈
生物圈
大气圈、水圈、生物圈和岩石圈相互联系、相互渗透
3.思考各事物之间的联系
小结
外部圈层
地震和地震波
地震
生物圈
大气圈
水圈
纵波
横波
古登堡面
莫霍面
地壳
地幔
地核
岩石圈
记忆：一波二面三层四圈
内部圈层
地震波

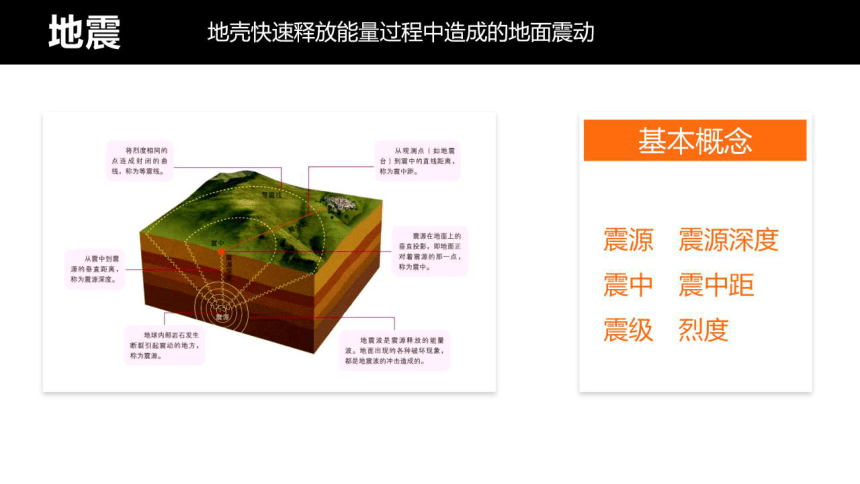

震级、烈度、震源深度、
震中、震源、震中距
地球的圈层结构
1.有关地震波的叙述正确的是
A . 地震波是一种无线电波
B . 纵波传到古登堡面时完全消失
C . 纵波和横波传播速度在莫霍面都明显减少
D . 从震源发生的地震波，纵波比横波先到达地面
√
2．莫霍界面是
A．地壳和地幔的界线　　　B．地幔和地核的界线
C．岩石圈和地幔的界线　　D．上地幔和下地幔的界线
√
当堂检测
3．有关岩石圈的叙述，正确的是
A．岩石圈属于地壳的一部分，是由岩石构成的
B．岩石圈属于上地幔的一部分
C．岩石圈与生物圈关系密切
D．岩石圈的上部是软流层
4．有关地球外部圈层的说法，正确的是
A．大气圈是由大气组成的简单的系统
B．水圈是一个连续不规则的圈层
C．生物圈包括大气圈的全部、水圈的全部
D．地球的外部圈层之间关系密切，但和地球的内部圈层没有关系
√
√
当堂检测
　　5.地震波的传播速度与地球的内部圈层的划分
　　（1）地震波：E________，F________。
　　（2）不连续界面：A________，B________。
　　（3）圈层；D________，C________。
　　（4）地震波在经过B界面时传播速度有什么变化
横波
纵波
莫霍界面
古登堡界面
地壳
外核
纵波的传播速度突然下降，横波完全消失
当堂检测
6. 读地球四个圈层构成的示意图
分析A、B、C分别代表什么圈层？
B
大气圈
A
C
A 生物圈
B 水圈
C 岩石圈
当堂检测
课外探究
层次一：软流层对自然地理环境有影响吗？有哪些影响？
层次二：目前科学家已经发现在地下2000 米深的极端条件下，仍然存在大量靠“吃”铁、镍、甲烷等“生活”的微生物。在地球内部是否也存在一个生态系统，甚至有高等智慧生命呢？
层次三：奥地利科学家莫霍洛维奇是怎样发现莫霍界面的？
