　基础过关
第二　力
第八讲　压　强　
第2课时　大气压强　流体压强与流速的关系

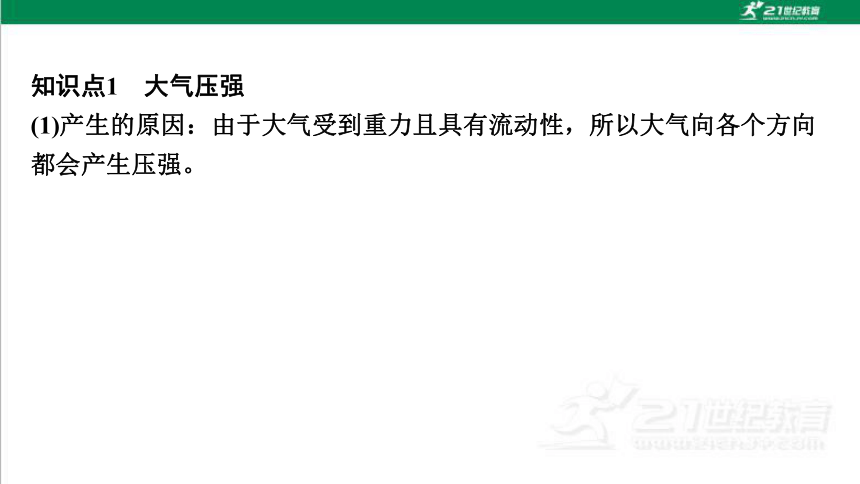

知识点1　大气压强
(1)产生的原因：由于大气受到重力且具有流动性，所以大气向各个方向 都会产生压强。

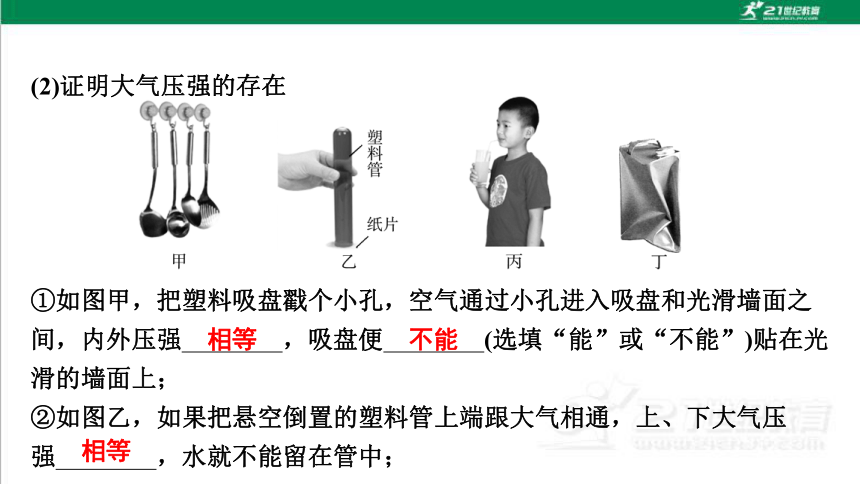

(2)证明大气压强的存在
①如图甲，把塑料吸盘戳个小孔，空气通过小孔进入吸盘和光滑墙面之 间，内外压强 ，吸盘便 (选填“能”或“不能”)贴在光 滑的墙面上；
②如图乙，如果把悬空倒置的塑料管上端跟大气相通，上、下大气压 强 ，水就不能留在管中；
相等　
不能　
相等　
不能　
大气压　
大气压
气压　

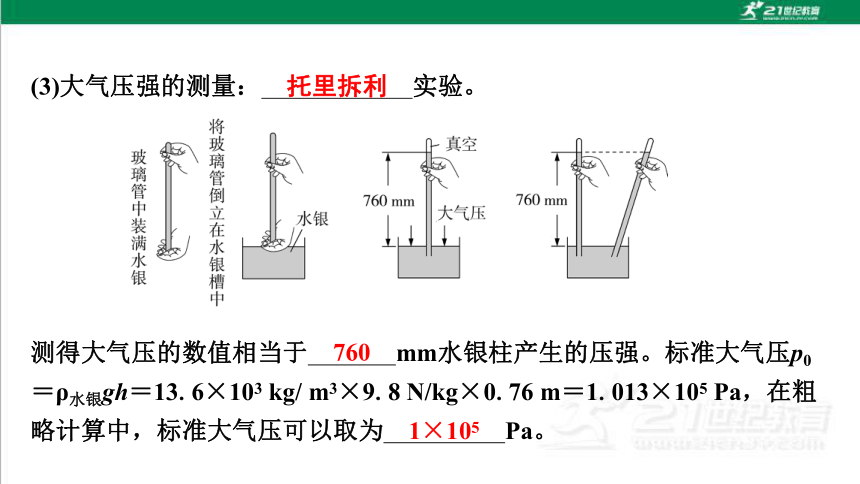

(3)大气压强的测量： 实验。
托里拆利　
测得大气压的数值相当于 mm水银柱产生的压强。标准大气压p0 ＝ρ水银gh＝13.6×103 kg/ m3×9.8 N/kg×0.76 m＝1.013×105 Pa，在粗 略计算中，标准大气压可以取为 Pa。
760　
1×105　

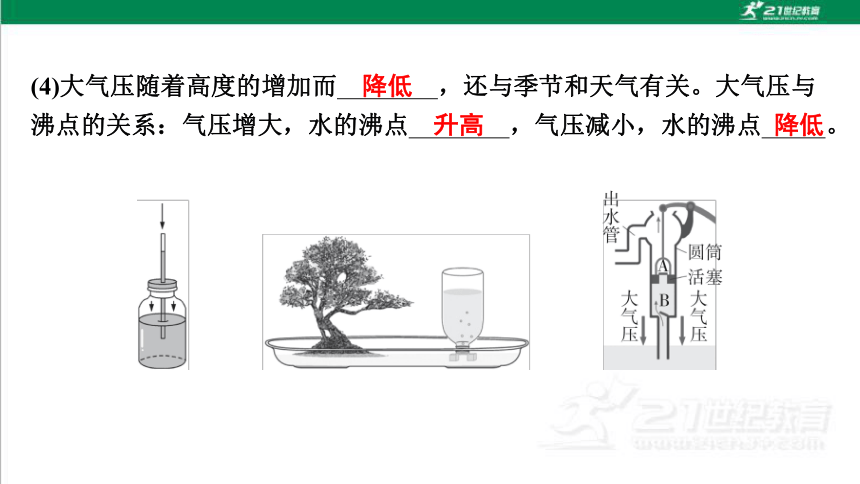

(4)大气压随着高度的增加而 ，还与季节和天气有关。大气压与 沸点的关系：气压增大，水的沸点 ，气压减小，水的沸点 。
降低　
升高　
降低
知识点2　流体压强与流速的关系
(1)流体：物理学中，把具有 的液体和气体统称为流体。
(2)流体压强与流速的关系：在流体中，流速越大的位置，压强越 。
流动性　
小　
(3)飞机的升力：飞机运动时，机翼上方气流的速度 ，压 强 ；下方气流的速度 ，压强 。机翼上下表面产生压 强差，从而使飞机获得向上的升力。
大　
小　
小　
大　

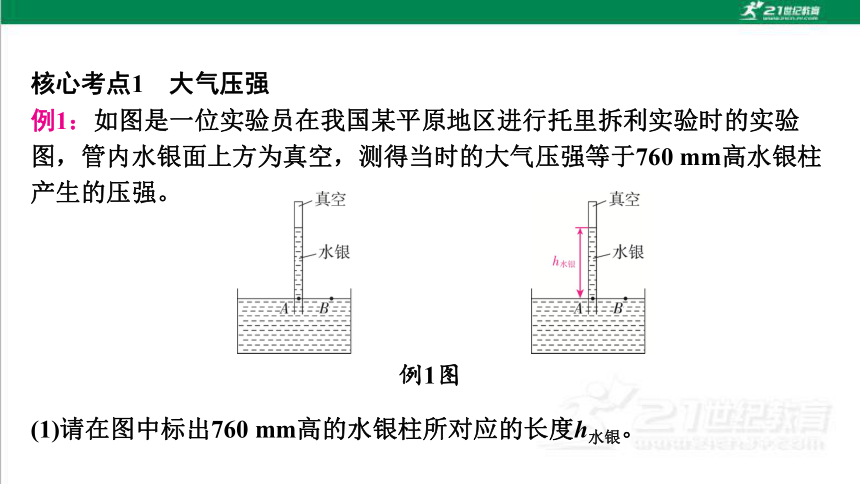

核心考点1　大气压强

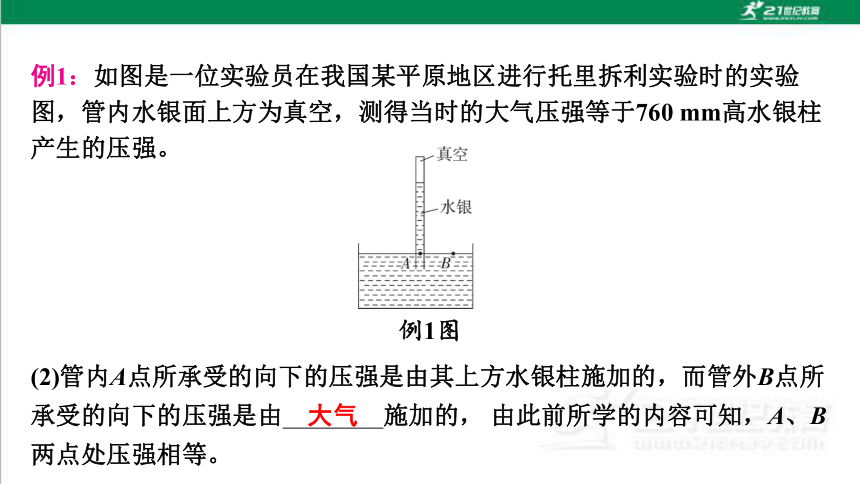

例1：如图是一位实验员在我国某平原地区进行托里拆利实验时的实验 图，管内水银面上方为真空，测得当时的大气压强等于760 mm高水银柱 产生的压强。
例1图
(1)请在图中标出760 mm高的水银柱所对应的长度h水银。
(2)管内A点所承受的向下的压强是由其上方水银柱施加的，而管外B点所 承受的向下的压强是由 施加的， 由此前所学的内容可知，A、B 两点处压强相等。
大气　

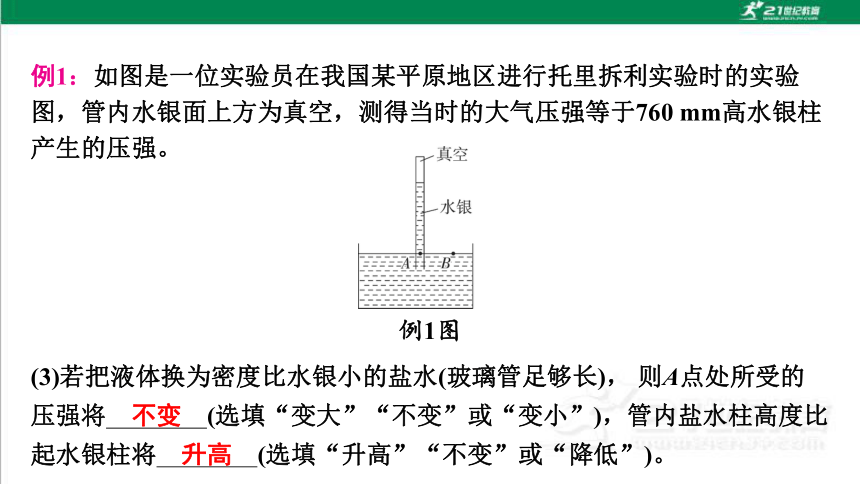

例1：如图是一位实验员在我国某平原地区进行托里拆利实验时的实验 图，管内水银面上方为真空，测得当时的大气压强等于760 mm高水银柱 产生的压强。
例1图
(3)若把液体换为密度比水银小的盐水(玻璃管足够长)， 则A点处所受的 压强将 (选填“变大”“不变”或“变小”)，管内盐水柱高度比 起水银柱将 (选填“升高”“不变”或“降低”)。
不变　
升高　

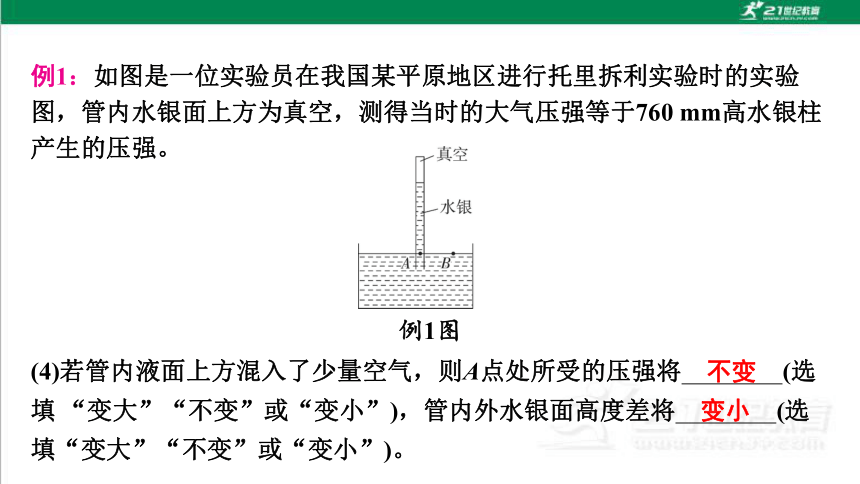

例1：如图是一位实验员在我国某平原地区进行托里拆利实验时的实验 图，管内水银面上方为真空，测得当时的大气压强等于760 mm高水银柱 产生的压强。
例1图
(4)若管内液面上方混入了少量空气，则A点处所受的压强将 (选 填 “变大”“不变”或“变小”)，管内外水银面高度差将 (选 填“变大”“不变”或“变小”)。
不变　
变小　

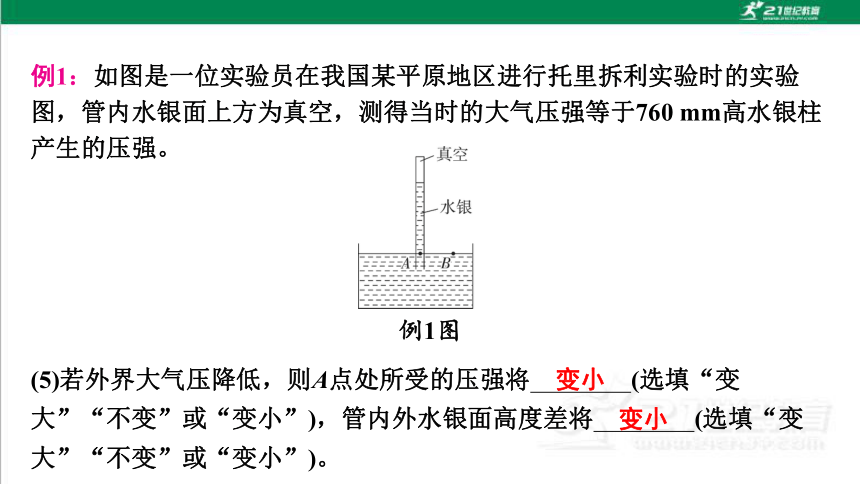

例1：如图是一位实验员在我国某平原地区进行托里拆利实验时的实验 图，管内水银面上方为真空，测得当时的大气压强等于760 mm高水银柱 产生的压强。
例1图
(5)若外界大气压降低，则A点处所受的压强将 (选填“变 大”“不变”或“变小”)，管内外水银面高度差将 (选填“变 大”“不变”或“变小”)。
变小　
变小　
例1：如图是一位实验员在我国某平原地区进行托里拆利实验时的实验 图，管内水银面上方为真空，测得当时的大气压强等于760 mm高水银柱 产生的压强。
例1图
解题思路：本题考查了托里折利实验。在托里折利实验中，玻璃管内外 液面的高度差反映了大气压的大小；管中混入空气时，会产生一定向下 的压强，使水银柱高度减小；若外界大气压降低，管内外水银面高度差 将减小，则A点处所受的压强将变小。
[练习](2018 广州改编)(1)图1是托里拆利实验装置，测得当地大气压等 于 mm高的水银柱所产生的压强。
练习图
734　
(2)关于图1现象的成因，十七世纪有两种观点。观点一：否认大气压存 在，玻璃管内本应充满液体，液面下降是因为管内的部分液体变成气 体，管内气体越多，液面下降越多。观点二：管内液面上方是真空，大 气压支撑起液柱，帕斯卡为了验证哪种观点正确，将两根长12 m规格相 同的玻璃管分别装满水和酒，倒置在相应液体槽中。酒的密度比水小， 且比水易变成气体。
练习图
甲　
玻璃管
内本应充满液体，液面下降是因为管内的部分液体变成气体，管内气体
越多，液面下降越多。而酒比水易变成气体，则装酒的玻璃管内气体应
更多，液面下降也应更多　
丙　
管内液
面上方是真空，大气压支撑起液柱。根据p＝ρgh可知，p大气不变，ρ水＞
ρ酒，应有h水＜h酒　
练习图
例2：如图所示的装置，抽气前气球内气体压强 大气压；抽气时 玻璃瓶内的气球在膨胀，说明气球内气体压强 玻璃瓶内气体压 强，从而推测此时瓶内的气体压强 大气压。(均选填“大 于”“等于”或“小于”)
等于　
大于　
小于　
例2图
解题思路：大气压的应用大多数是受力面两侧的大气压力有差值。从通 过题目说的“抽气”角度来判断气球与玻璃瓶间的压强应在减少，根据 气球膨胀得知气球内外压强不等，从而推理得知气球与瓶间的空间气压 在减小。
[练习]如图所示，往装满CO2的软矿泉水瓶里加水，迅速拧紧瓶盖，振荡 后CO2溶于水中，生成碳酸，矿泉水瓶变瘪。瓶变瘪表明瓶内气体压 强 (选填“大于”“等于”或“小于”)瓶外气体压强，而瓶外的 气体压强 (选填“变大”“不变”或“变小”)，因此推测瓶内气 体压强与反应前相比 (选填“变大”“不变”或“变小”)。
练习图
小于　
不变　
变小　
核心考点2　流体压强与流速的关系
B
例3图
A. pc＞pd B. pa＞pb C. pa0＞pa D. pb0＝pb
解题思路：底部连通、上端开口的容器为连通器；连通器内的液体静止 不流动时，液面是相平的；根据流体压强与流速的关系，流速越大的位 置压强越小，流速越小的位置压强越大。
B
练习2图
纸下表面　
纸下表面气体流速
大，压强小　
1. 如图，塑料管两端开口，抽气时，A点的空气流速小于B点的，A点的 气压 (选填“大于”“等于”或“小于”)B点的气压；用气压计 测出A点的气压是9.9×104 Pa，该气压值等于 m高的静止水柱所 产生的压强。(水的密度为1×103 kg/m3，g取10 N/kg)
第1题图
大于　
9.9　
第2题图
2.
大　
小于　
3. (2016广州)图1所示，静止时U形管两侧液面相平。下列选项包含图2中 所有合理情形的是 。
第3题图
甲、丙　
第4题图
小于
大　
小　
5. (2021广东)唐代诗人杜甫有诗句“八月秋高风怒号，卷我屋上三重 茅”。诗中秋风“卷”走“三重茅”主要是由于屋顶外侧空气的流 速 、压强 ，从而产生一个向 的力。
大　
小　
上　
6. 行驶中的汽车，车窗紧闭，当打开天窗时，车内空气被“抽”到车 外。据此推断天窗内、外空气的压强哪个小？ 。根据所学的 物理知识解释为什么会出现这种现象？ 。
第6题图
天窗外　
天窗外空气流速大，压强小
7. 根据下表1和表2的信息回答下面的问题。
(1)已知广州最高海拔约为1.2 km，是从化区与龙门县交界处的天堂顶。 通过表1、2判断天堂顶水的沸点可能是 (填序号)。
①75 ℃　　　②83 ℃　　　③92 ℃　　　④100 ℃
③　
(2)徒步爱好者在海拔2 km的地方搭起一个帐篷，帐篷顶部的面积约为2 m2，请你结合表1的信息计算帐篷顶部感受到大气的压力 为 N；这么大的压力为什么没有把帐篷压塌呢？请分析原 因： 。
1.6×105　
帐篷上下都有大气压，两者相互抵消　
7. 根据下表1和表2的信息回答下面的问题。
(3)王老师在A地和B地用完全相同的器材分别演示托里拆利实验(B地海拔 更低)，拍下图的甲照片和乙照片，但他不知哪张照片是对应哪个地点拍 下来的。请你帮他判断：
①甲照片的实验表明当时大气压的数值等于 mm高的水银柱产生 的压强；乙照片的实验表明当时大气压的数值等于 mm高的水银 柱产生的压强；
②在B地拍下的实验照片应该是 (选填“甲”或“乙”)。
750　
740　
甲　
第7题图
