　基础过关
第二　力
第八讲　压　强　第1课时　压强　液体压强

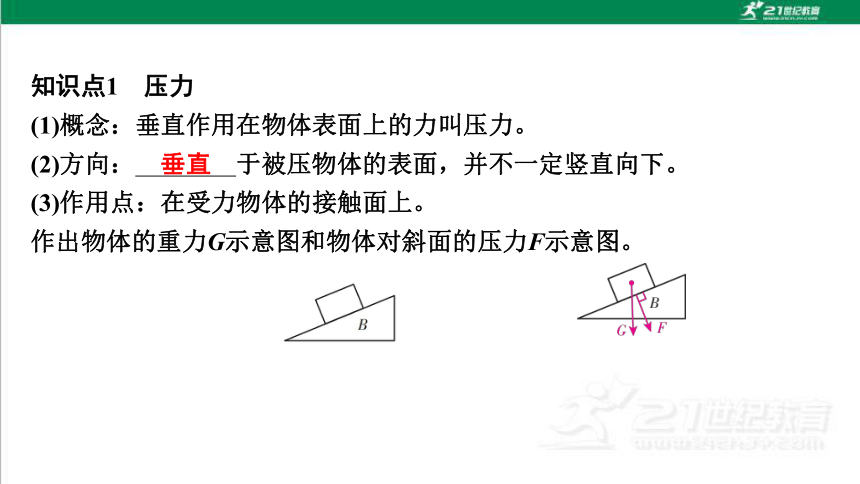

知识点1　压力
(1)概念：垂直作用在物体表面上的力叫压力。
(2)方向： 于被压物体的表面，并不一定竖直向下。
(3)作用点：在受力物体的接触面上。
作出物体的重力G示意图和物体对斜面的压力F示意图。
垂直　

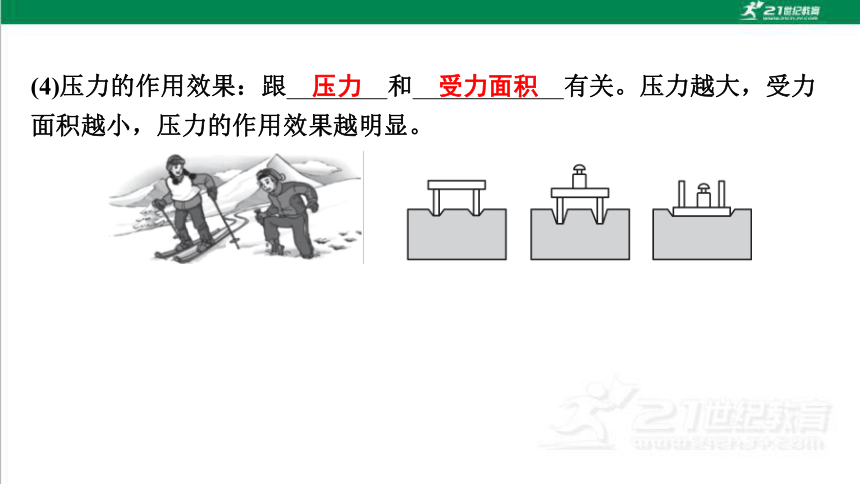

(4)压力的作用效果：跟 和 有关。压力越大，受力 面积越小，压力的作用效果越明显。
压力　
受力面积　
压力　
受力面积　

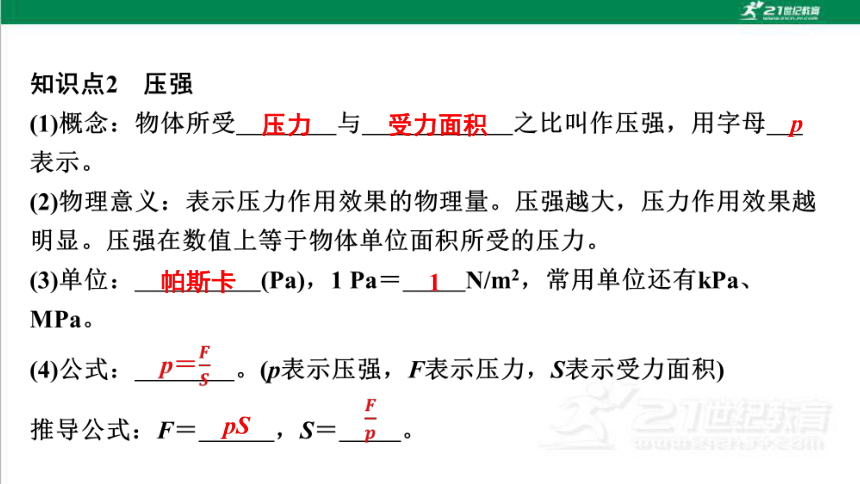

p　
帕斯卡　
1　
pS　

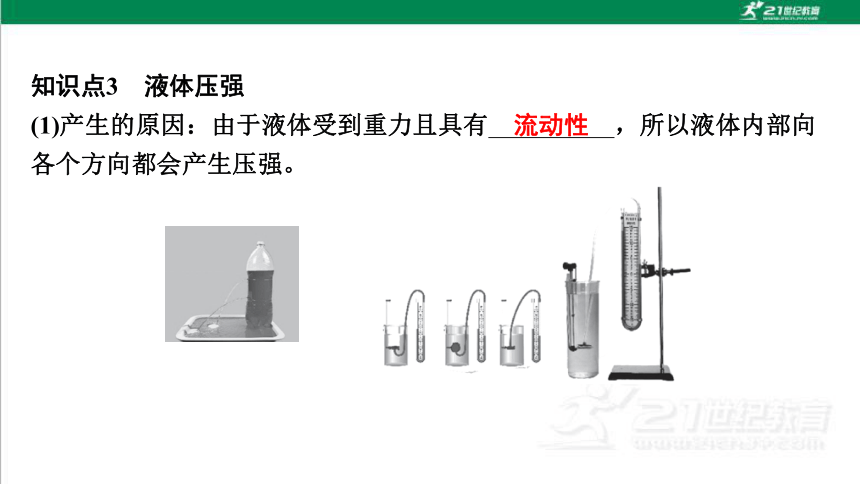

知识点3　液体压强
(1)产生的原因：由于液体受到重力且具有 ，所以液体内部向 各个方向都会产生压强。
流动性　

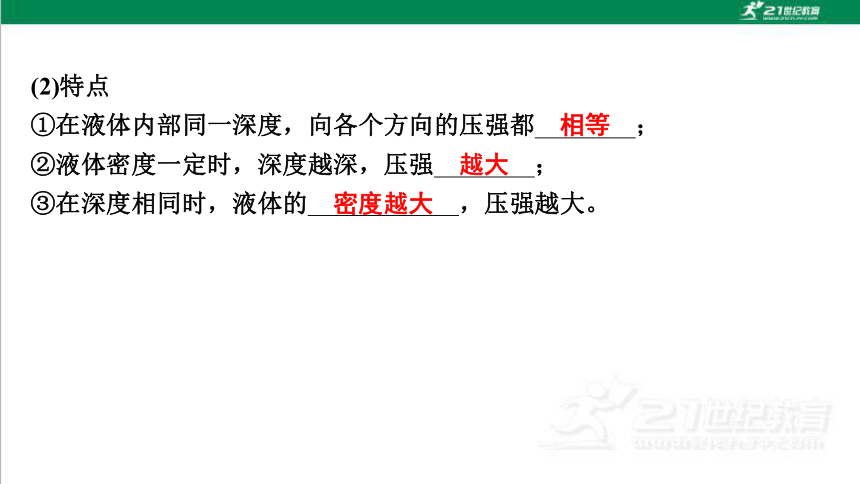

(2)特点
①在液体内部同一深度，向各个方向的压强都 ；
②液体密度一定时，深度越深，压强 ；
③在深度相同时，液体的 ，压强越大。
相等　
越大　
密度越大　

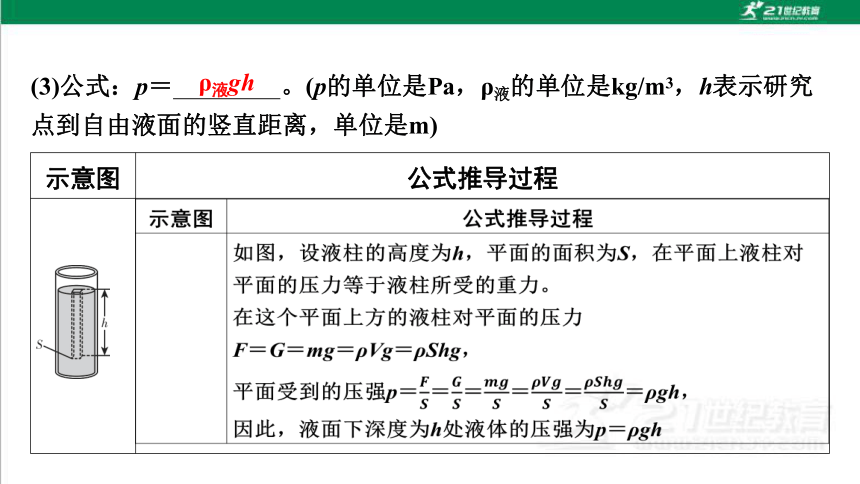

(3)公式：p＝ 。(p的单位是Pa，ρ液的单位是kg/m3，h表示研究 点到自由液面的竖直距离，单位是m)
示意图 公式推导过程
ρ液gh　

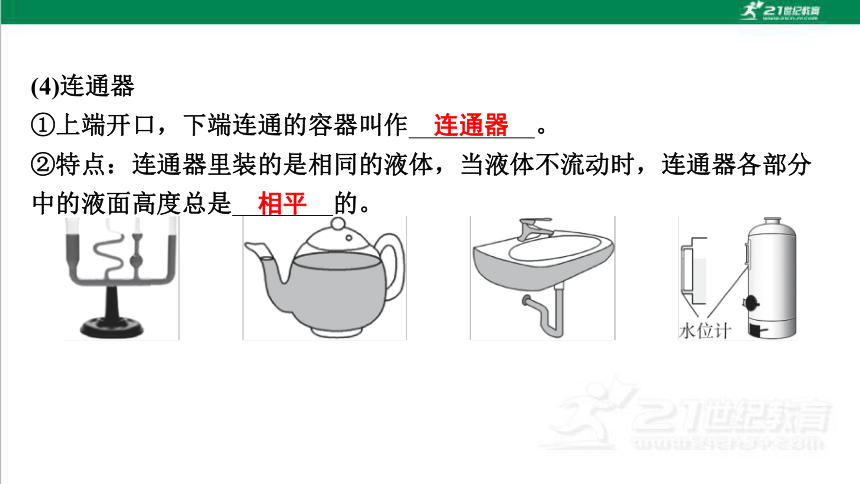

(4)连通器
①上端开口，下端连通的容器叫作 。
②特点：连通器里装的是相同的液体，当液体不流动时，连通器各部分 中的液面高度总是 的。
连通器　
相平　
例1图
A. 所受的重力较大 B. 所受的重力与乙的相等
C. 对沙滩的压强较大 D. 对沙滩的压强较小
A
解题思路：物理学中用“压强”来描述压力的作用效果，本题中深浅相 同的脚印就说明甲、乙两人的压力对沙滩产生的作用效果相同，即两人 对沙滩的压强相同。由于脚印的大小不同，根据公式F＝pS，可以比较 压力的大小关系，又因为沙滩可以近似看成水平面，所以F＝G。
练习图
10　
1　
＝　
把该物块放在水平雪地上时，压力的大小不变，受力面积不变，由p
核心考点2　压强大小的计算和比较
例2：(2019广州改编)如图1所示，钢制的圆柱展示台，底面积S＝1 dm2。 另一个为钢制的圆台零件，上底面积S1＝3 dm2，下底面积S2＝12 dm2。
例2图
解：S＝1 dm2＝1×10－2 m2，展示台对水平面的压力
F＝pS＝1.6×105 Pa×1×10－2 m2＝1.6×103 N
＝　
＝　
变，由图可知， 零件与展示台之间的接触面积也不变。因此，零件对展
示台的压强也不变　
例2：(2019广州改编)如图1所示，钢制的圆柱展示台，底面积S＝1 dm2。 另一个为钢制的圆台零件，上底面积S1＝3 dm2，下底面积S2＝12 dm2。
例2图
练习图
5×105　
核心考点3　液体压强
例3图
A. a B. b C. c D. d
A
解题思路：在同一湖泊中，水的密度近似相同，由于液体的压强与液体 的密度和深度有关，根据公式p＝ρgh，通过比较各点在湖水中的深度就 可以判断出各点处液体压强的大小。
[练习1]如图所示，水平地面上甲、乙两圆柱形容器中的液面相平，甲容 器的内底面积为1 m2，乙容器的内底面积为0.2 m2。A、B两点的液体压 强分别为 pA、pB。请通过分析，比较A、B两点所受液体压强的大小关 系。(ρ水＝1×103 kg/m3，ρ酒精＝0.8×103 kg/m3，g取10 N/kg)
练习1图
解：由图可知，hA＝1.2 m－0.7 m＝0.5 m，hB＝1.2 m－0.8 m＝0.4 m
A点的压强pA＝ρ酒精ghA＝0.8×103 kg/m3×10 N/kg×0.5 m＝4×103 Pa
B点的压强pB＝ρ水ghB＝1×103 kg/m3×10 N/kg×0.4 m＝4×103 Pa
故pA＝pB
[练习2]有甲、乙两个圆柱形杯子，一杯装有足够的纯净水，一杯装有足 够的盐水，小敏想用压强计进行鉴别。如图所示，小敏将压强计的金属 盒(探头)先后浸没到甲、乙两杯液体中，分别记下压强计U形管两侧的液 柱高度差Δh甲和Δh乙。她发现Δh甲大于Δh乙，于是认为甲杯子中盛的是盐 水。(已知ρ盐水＞ρ水)
练习2图
(1)你认为小敏的实验结论是否可信？请写出你的判断依据。
答：可信。根据p＝ρ液gh，由于U形管两侧液柱高度差Δh甲＞Δh乙，所以p
甲＞p乙，又因为压强计金属盒浸入液体的深度h甲＜h乙，所以ρ甲＞ρ乙，故
甲杯装的是盐水。
(2)在正确鉴别后，小敏把压强计的金属盒从盐水中取出。
静置一段时间后，盐水中的部分水分蒸发，液面下降。请结合下表中的 数据判断，盐水的密度将 (选填“变大”“不变”或“变小”)。 (整个过程中液体温度保持不变，且没有固体析出)
变大　
答：盐水对容器底部所产生的压强将变小。由于容器中水分蒸发，液体
积不变，液体对容器底的压力变小，液体对容器底的压强也将变小。
A. 3.0×104 Pa B. 9.0×104 Pa
C. 1.0×105 Pa D. 1.3×105 Pa
第1题图
D
2. (2020广州)小明想探究图甲中的膜被不同粗细的针(如表)刚刺破时所受 压强是否相等。A针对膜的压力F随时间变化，膜刚被刺破时，压力达到 最大值，F－t 图像如图乙所示。
第2题图
(1)膜刚被刺破时，A针对膜的压力FA为 N，压强pA 为 Pa。
0.7　
1×107　
(2)t1至t2这段时间，A针对膜的压强是变大、变小还是不变？ 。
变大　
(3)B针刚刺破图甲中的膜时，测得针对膜的压力为3.5 N，此时B针对膜 的压强为pB，则pA pB(选填“＞”“＝”或“＜”)。
＝　
第3题图
D
A
B
C
D
第4题图
甲　
指之间接触面积比乙小，所以甲同学食指受到的压强比乙大　
5. (2018广州)白色感压纸受到的压强达到可测最小值时才变色，且颜色 随压强变大而变深，大于可测最大值时颜色不再变深，感压纸A的规格如 图所示。
实验1：用250 N的压力垂直作用在A上，受力面积为0.25 cm2，此压力对 A的压强为 N/cm2。
实验2：仍用250 N的压力垂直作用在与A规格相同的感压纸上，要使它变 色且颜色深度与实验1不同，下列哪些受力面积符合要求？ (填 序号)。
1 000　
②③　
① 2 cm2　 ② 0.8 cm2　③ 0.3 cm2　
④ 0.1 cm2　⑤ 0.01 cm2
第5题图
