2025年武威第十七中学中考物理人教版模拟试题（含答案）

2025年武威第十七中学中考物理人教版模拟试题
学校:___________姓名：___________班级：___________考号：___________
一、单选题（共30分）
1．（本题3分）关于如图所示电路，下列判断不正确的是（ ）
A．要使两灯串联，只闭合S2即可
B．要使两灯并联，只闭合S1、S2即可
C．三个开关全闭合，将造成电源短路
D．只闭合S2、S3，L2会被短接
2．（本题3分）甲、乙两个金属球的质量之比为1∶3，吸收相同的热量后，它们升高的温度之比是2∶3，那么它们的比热之比c甲∶c乙等于（　　）
A．1∶2 B．2∶1 C．2∶9 D．9∶2
3．（本题3分）在图所示的电路中，电源电压保持不变，闭合开关S，观察到电压表V的示数不变,已知电路中仅有一处故障，且只发生在电阻R1、R2上，现在电路中再正确串联一个电流表，则（　　）
A．若电流表示数为0，故障可能是R1断路
B．若电流表示数为0，故障一定是R2断路
C．若电流表示数不为0，故障一定是R1断路
D．若电流表示数不为0，故障可能是R2短路

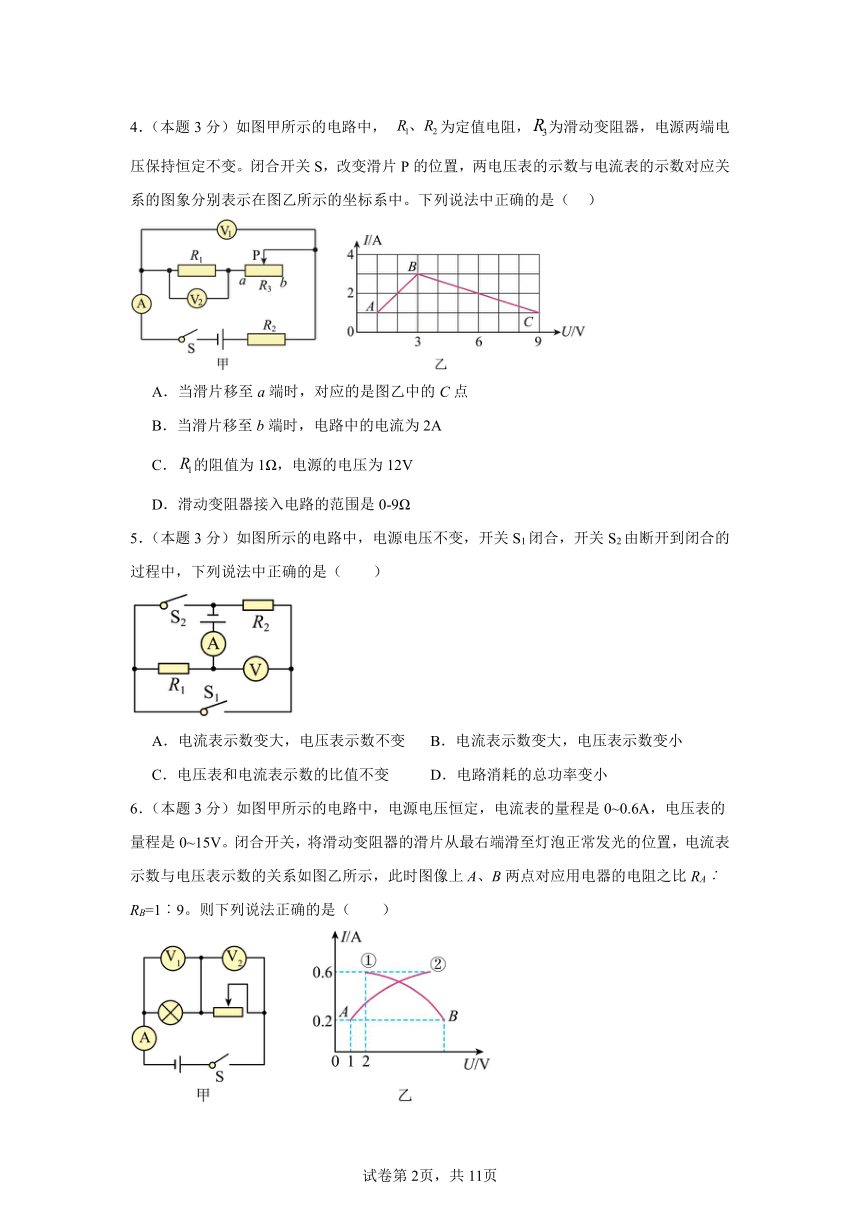

4．（本题3分）如图甲所示的电路中， 为定值电阻，为滑动变阻器，电源两端电压保持恒定不变。闭合开关S，改变滑片P的位置，两电压表的示数与电流表的示数对应关系的图象分别表示在图乙所示的坐标系中。下列说法中正确的是（ ）
A．当滑片移至a端时，对应的是图乙中的C点
B．当滑片移至b端时，电路中的电流为2A
C．的阻值为1Ω，电源的电压为12V
D．滑动变阻器接入电路的范围是0-9Ω
5．（本题3分）如图所示的电路中，电源电压不变，开关S1闭合，开关S2由断开到闭合的过程中，下列说法中正确的是（　　）
A．电流表示数变大，电压表示数不变 B．电流表示数变大，电压表示数变小
C．电压表和电流表示数的比值不变 D．电路消耗的总功率变小
6．（本题3分）如图甲所示的电路中，电源电压恒定，电流表的量程是0~0.6A，电压表的量程是0~15V。闭合开关，将滑动变阻器的滑片从最右端滑至灯泡正常发光的位置，电流表示数与电压表示数的关系如图乙所示，此时图像上A、B两点对应用电器的电阻之比RA︰RB=1︰9。则下列说法正确的是（　　）
A．电源电压为9V
B．电路消耗的最大电功率为6W
C．灯泡的规格为“8V，3.2W”
D．滑动变阻器的最大阻值为40Ω
7．（本题3分）如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在发光的电灯突然熄灭，但电视机仍正常发光，拔出电饭煲的插头，电灯仍不能工作，用测电笔分别去测试插座的左、右孔，氖管不发光。若电路中只有一处故障，则（　　）
A．电灯所在电路的b、c间断路 B．插座的接地线断路
C．电路的a、b间导线断路 D．电路的c、d导线间断路
8．（本题3分）很多商场都安装了自动扶梯，这种电梯没人和有人时运行的速度会发生变化，其简易电路如图所示，R是一个压敏电阻，其阻值随压力的增大而减小。下列说法正确的是（　　）
A．控制电路中的电磁铁上端为S极
B．人走上电梯后，衔铁与触点2接触，电梯运行速度加快
C．人走下电梯后，电动机的额定功率变小，电动机转速变慢
D．人走下电梯后，电磁继电器控制电路中的电流增大
9．（本题3分）如图所示，放在U形磁铁两极之间的铝盘的下边缘浸在液态水银中，闭合开关S，铝盘会绕水平轴O转动。下列说法正确的是（　　）
A．铝盘转动的原理与电动机的工作原理相同
B．将磁铁的磁极对调后，铝盘的转动方向不变
C．将电源的正负极对调后接入电路，铝盘的转动方向不变
D．左右移动滑动变阻器的滑片P，铝盘的转动方向改变

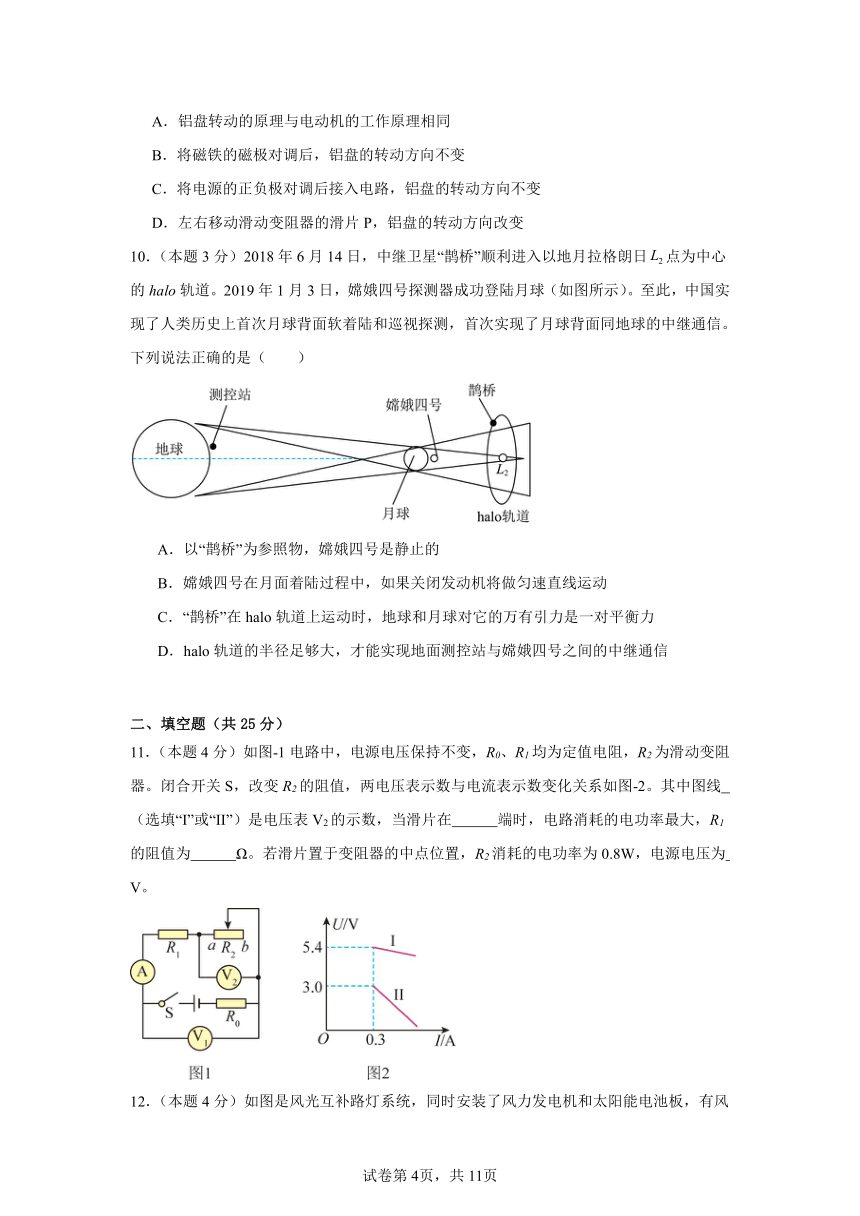

10．（本题3分）2018年6月14日，中继卫星“鹊桥”顺利进入以地月拉格朗日点为中心的halo轨道。2019年1月3日，嫦娥四号探测器成功登陆月球（如图所示）。至此，中国实现了人类历史上首次月球背面软着陆和巡视探测，首次实现了月球背面同地球的中继通信。下列说法正确的是（　　）

A．以“鹊桥”为参照物，嫦娥四号是静止的
B．嫦娥四号在月面着陆过程中，如果关闭发动机将做匀速直线运动
C．“鹊桥”在halo轨道上运动时，地球和月球对它的万有引力是一对平衡力
D．halo轨道的半径足够大，才能实现地面测控站与嫦娥四号之间的中继通信
二、填空题（共25分）
11．（本题4分）如图-1电路中，电源电压保持不变，R0、R1均为定值电阻，R2为滑动变阻器。闭合开关S，改变R2的阻值，两电压表示数与电流表示数变化关系如图-2。其中图线 （选填“I”或“II”）是电压表V2的示数，当滑片在 端时，电路消耗的电功率最大，R1的阻值为 Ω。若滑片置于变阻器的中点位置，R2消耗的电功率为0.8W，电源电压为 V。

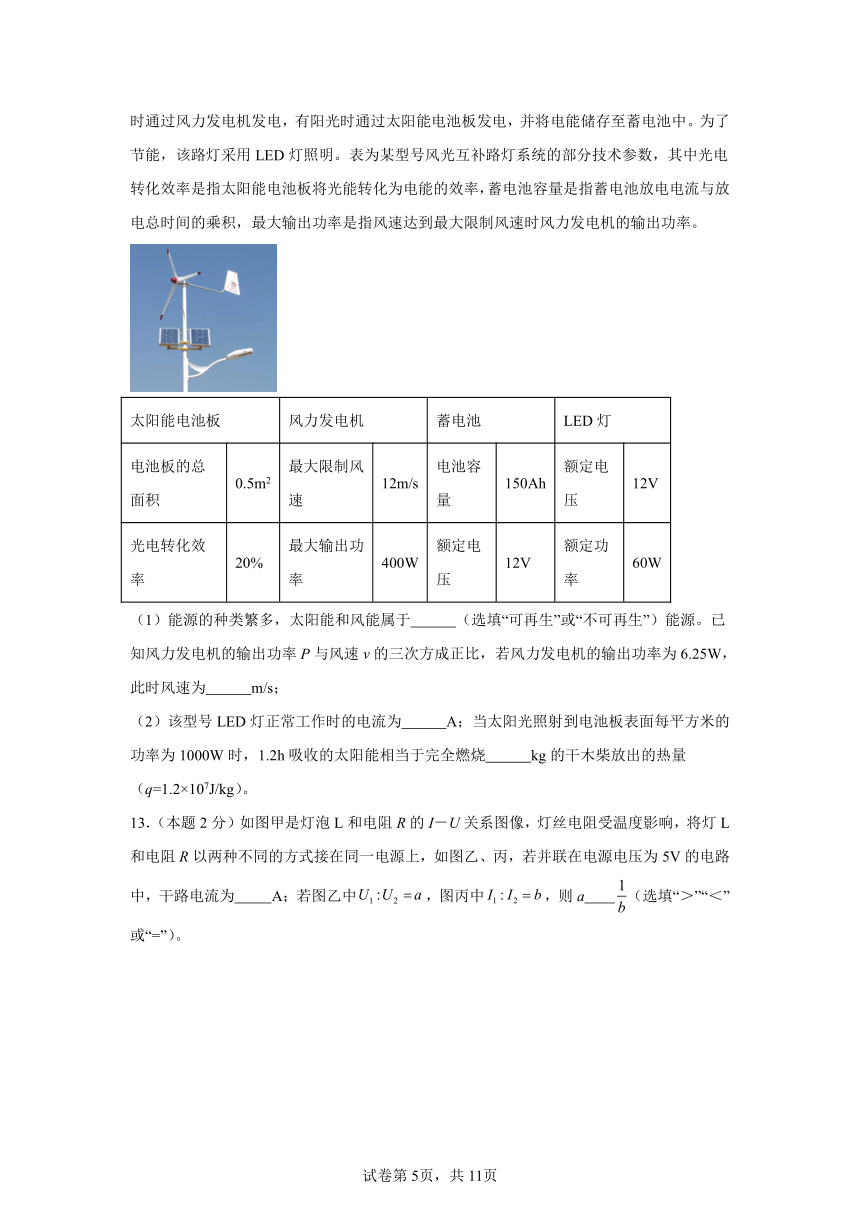

12．（本题4分）如图是风光互补路灯系统，同时安装了风力发电机和太阳能电池板，有风时通过风力发电机发电，有阳光时通过太阳能电池板发电，并将电能储存至蓄电池中。为了节能，该路灯采用LED灯照明。表为某型号风光互补路灯系统的部分技术参数，其中光电转化效率是指太阳能电池板将光能转化为电能的效率，蓄电池容量是指蓄电池放电电流与放电总时间的乘积，最大输出功率是指风速达到最大限制风速时风力发电机的输出功率。
太阳能电池板 风力发电机 蓄电池 LED灯
电池板的总面积 0.5m2 最大限制风速 12m/s 电池容量 150Ah 额定电压 12V
光电转化效率 20% 最大输出功率 400W 额定电压 12V 额定功率 60W
（1）能源的种类繁多，太阳能和风能属于 （选填“可再生”或“不可再生”）能源。已知风力发电机的输出功率P与风速v的三次方成正比，若风力发电机的输出功率为6.25W，此时风速为 m/s；
（2）该型号LED灯正常工作时的电流为 A；当太阳光照射到电池板表面每平方米的功率为1000W时，1.2h吸收的太阳能相当于完全燃烧 kg的干木柴放出的热量（q=1.2×107J/kg）。
13．（本题2分）如图甲是灯泡L和电阻R的I－U关系图像，灯丝电阻受温度影响，将灯L和电阻R以两种不同的方式接在同一电源上，如图乙、丙，若并联在电源电压为5V的电路中，干路电流为 A；若图乙中，图丙中，则a （选填“＞”“＜”或“=”）。
14．（本题3分）如图甲所示，仅闭合开关，电压表示数如图乙，电压为 V；闭合、，两电流表的指针均如图丙所示。当、都闭合时，通过的电流为 A；当仅闭合时，电流表的示数为 A。
15．（本题3分）小海提着如题图甲的自制气压计从一楼走到十楼，观察到吸管中的液面 （选填“上升”“下降”或“不变”），说明大气压强随海拔高度升高而 （选填“增大”“减小”或“不变”）。如题图乙所示，小珠往B管中吹气，可看到A管中的液面 （选填“上升”“下降”或“不变”）。
16．（本题3分）某变频空调电路原理示意图如图所示，电源电压U1不变，Rs为调控电阻，可通过遥控调节其阻值大小，Rt为热敏电阻，其阻值随温度的变化而变化，L为磁控开关。闭合开关S，磁控开关L线圈的上端为 （选填“N”或“S”）极；当环境温度升高到设定值时，L的两个磁性弹片因磁力增大而相互吸合，工作电路的变频压缩机开始制冷工作，则热敏电阻Rt的阻值随温度的升高而 （选填“增大”或“减小”）；若要提高设定温度，应将调控电阻Rs的电阻调 。
三、作图题（共9分）
17．（本题3分）如图所示的电路中，请用笔画线代替导线按要求连接电路图，要求：
（1）两灯泡并联；
（2）电流表测灯L1的电流；
（3）闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗。
18．（本题3分）课外物理活动小组利用电压为3V的电源、开关S和两个阻值均为10Ω的定值电阻，设计了一种电路。电路藏于桌面以下，接线柱a、b位于桌面以上。若把电压表接在a、b上，闭合开关S后其示数为3V；若把电流表接在a、b上，闭合开关S后其示数为0.6A。请你将符合要求的电路连接画在方框中。

19．（本题3分）汽车经销商为了突出汽车的性能经常把样品车停在斜面展台上，如图甲所示，已知该车的质量为1.6t，g取10N/kg，请在图乙中作出汽车所受重力的示意图。
四、实验题（共15分）
20．（本题4分）综合实践活动课上，小明用一根长约20cm的圆柱状饮料吸管、一段细铁丝、石蜡和水等制作了一个简易密度计。制作时，小明先将吸管两端剪平，铁丝密绕成小团后塞入吸管一端，再用石蜡将该端口堵住密封：接着，将吸管置于水中使其处于竖直漂浮状态（图甲），用笔在吸管上标记此时水面位置O；取出吸管，量出O点至封口端的距离H，通过分析与计算，在吸管上分别确定密度值、、、的位置并标上密度值。使用时，将密度计静置于待测液体中，读出吸管壁上液面处的数值即为液体密度。
（1）O位置处的刻度值为 。
（2）吸管漂浮在其他液体中时（图乙），液面下方的深度h= （用、、H表示）。
（3）管壁上标注的4个刻度值，相邻两刻度值之间的距离 （相等/不相等）。
（4）小明突发奇想，将制作好的密度计内铁丝从吸管上端倒出，缠绕到底部外侧，其它没有变化（图丙），他用这样“改装”后的密度计测同一液体密度，测量结果 （偏大/偏小/无变化）。
21．（本题4分）用如图所示的水透镜模拟眼的晶状体，通过注射器改变水透镜的凸度大小。烛台、光屏和水透镜固定在光具座上，位置如图所示。实验步骤如下：
(1)将蜡烛插到烛台上并点燃，粗略调节水透镜凸度，发现只能在光屏下边缘看到一个残缺的像。为使像移到屏的中央，应如何调整烛焰的位置？ ；
(2)仔细调节水透镜的凸度，当光屏上的像最清晰时，根据光具座的坐标可以推测出水透镜的焦距大小范围是 ；
(3)经实验发现，将蜡烛稍稍靠近水透镜，为在光屏上重新得到清晰的像，必须增大水透镜的凸度，这一过程相当于近处视物，晶状体在睫状体的作用下要变 （选填“厚”或“薄”），长此以往晶状体不能恢复，造成视物不清，需要佩戴 （选填“凸”或“凹”）透镜来矫正视力。
22．（本题7分）小明要测量额定电压为2.5V的小灯泡正常发光时的电阻，他选择了一些器材，其中电源电压为4.5V，滑动变阻器上标有“20Ω 1A”字样。
(1)小明连接了图甲所示的电路，经检查，发现有一条导线连接错误，请你在错误的导线上画上“×”，并用笔画线代替导线画出正确的连线；
(2)电路正确连接后，闭合开关并调节滑片，发现小灯泡不发光，电流表无示数，电压表示数始终为6V不变，则电路存在的故障可能是小灯泡 （选填“短路”或“断路”） ；
(3)某次实验时，电流表的示数如图乙所示，则通过灯的电流为 A；移动滑片P，记下多组电压和电流值，绘制成图丙所示的图像，根据图像的信息，小灯泡正常发光时的电阻为 Ω；
(4)接下来小明拿走电流表，增加两个开关和一个定值电阻R0，利用如图丁所示的电路，测出了另一个额定电压为U额的小灯泡正常发光时的电阻。实验步骤如下：
①只闭合开关S和S1，调节滑动变阻器的滑片P，使小灯泡正常发光。
②保持滑动变阻器滑片P的位置不动，只闭合开关S和S2，记录此时电压表示数为U0。该小灯泡正常发光时的电阻为 （用U额、U0、R0及已知量表示）。
【拓展】小明继续实验，探究电流跟电阻的关系。他用5个不同的定值电阻分别替换图甲中的灯泡，并用图甲中的器材正确连接电路。小明选用的定值电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，控制定值电阻两端电压为2V不变，则以上电阻中不能完成该实验的电阻有 个；通过只改变“电源电压”，完成上述5个电阻的实验，在所有能完成实验的情况中，电路总功率的最小值与最大值之比为 。
五、计算题（共27分）
23．（本题9分）地球气候变暖，冰川熔化加剧，是造成海平面变化的原因之一。小明同学根据所学知识，通过比较冰川完全熔化成水后水的体积与冰川熔化前排开海水的体积，就能推断海平面的升降。建立如图的简化模型，将一重为G的冰块漂浮在装有盐水的烧杯中，盐水的密度为ρ盐水，水的密度为ρ水，g为已知量，求：
(1)冰块排开盐水的体积V盐；
(2)冰块完全熔化为水，则熔化为水的体积V水；
(3)试推导冰完全熔化后（不考虑不同液体混合后体积变化），容器内的液体液面变化情况，据此推断海平面的升降。
24．（本题9分）如图所示电路，电源电压不变，R1是定值电阻，R2为滑动变阻器。闭合开关，将滑动变阻器 R2的滑片 P从最左端移动到最右端的过程中，电压表示数的最大值为 5V，电流表的示数变化范围为0.1A~0.6A。则
(1)电源电压为 V，滑动变阻器R2的最大阻值为 Ω；
(2)滑动变阻器R2的滑片P置于最右端时通电1min滑动变阻器R2产生的热量为 J；
(3)变阻器滑片在上述移动过程中，R1的电功率变化了 W。
25．（本题9分）在下图（a）所示电路中，电源电压为12伏，定值电阻的阻值为10欧，滑动变阻器标有“20Ω 1A”字样。闭合开关S，电压表V的示数为8伏。求：
(1)通过电阻的电流。
(2)滑动变阻器接入电路的阻值。
(3)移动滑片P，求电压表V允许的示数变化范围。
试卷第1页，共3页
试卷第1页，共3页
《2025年武威第十七中学中考物理人教版模拟试题》参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 B D B C C B C B A D
1．B
2．D
3．B
4．C
5．C
6．B
7．C
8．B
9．A
10．D
11． II a 8 6
12． 可再生 3 5 0.18
13． 1.5 <
14． 6 0.34 1.36
15． 上升 减小 上升
16． N 减小 大
17．
18．
19．
20． 1.0 不相等 偏大
21．(1)向下调节烛焰
(2)10.0cm(3) 厚 凹
22．(1)
(2)断路
(3) 0.22 10
(4) 两 1∶5
23．(1)V排=
(2)
(3)见解析
24．(1) 6 50
(2)30
(3)3.5
25．(1)0.8A
(2)5Ω
(3)4V~10V
