人教版高二物理选修3-1 1.4.2等势面的特点 （共18张PPT）

课件18张PPT。等势面2、等势面的特点
（1）等势面上电势处处相等，沿等势面移动电荷，电场力不做功。
（2）电场线与等势面处处垂直，并且由电势高的等势面指向电势低的等势面
（3）等势面不相交也不相切。
（4）等差等势面的疏密表示电场的强弱。
1、定义

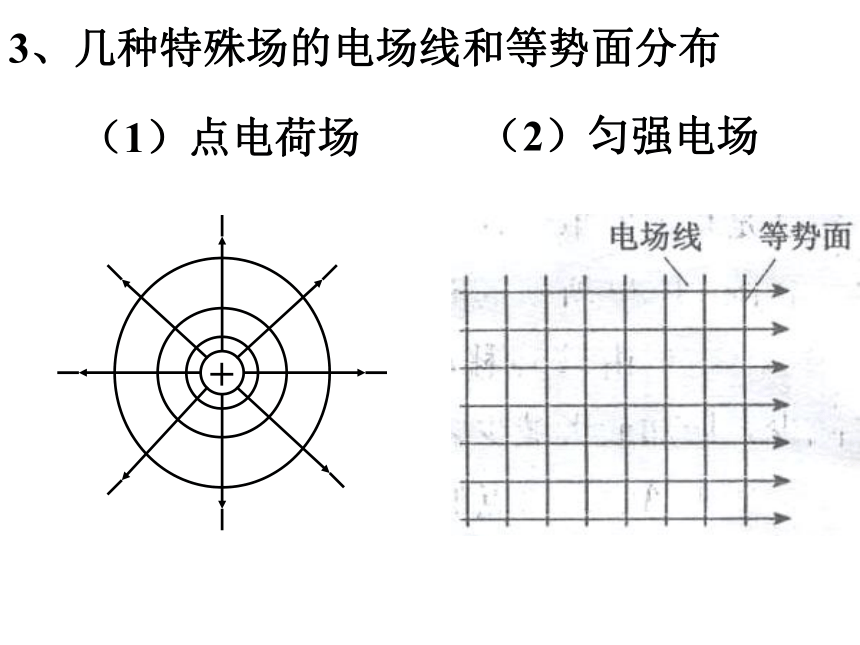

电场中电势相等的各点构成的面（1）点电荷场3、几种特殊场的电场线和等势面分布（2）匀强电场（4）等量异种点电荷场（3）等量同种点电荷场中点：E=0，φ≠0中点：E≠0，φ=02.如图所示了等量异种点电荷的电场线和等势面。关于场中的A、B、C、D四点，下列说法正确的是（ ）A．A、B两点的电势和场强都相同B．A、B两点的场强相同，电势不同C．C、D两点的电势和场强都不同D．C、D两点的电势相同，场强不同B,D3.关于等势面、电场力做功和电场的关系，下列说法正确的是（ ）
A．在等势面上移动电荷，电场力总是不做功
B．电荷从A点移到B点，电场力做功为零，则电荷一定是沿等势面移动的
C．在同一个等势面上的各点，场强的大小必然是相等的
D．电场线总是从电势高的等势面指向电势低的等势面A,D6、如图所示，P、Q是两个电量相等的正点电荷，他们连线的中点是O、M、N是中垂线上的两点，OMA EM一定大于EN，φM一定大于φN
B EM不一定大于EN，φM一定大于φN
C EM一定大于EN，φM不一定大于φ N
D EM不一定大于EN，
φM不一定大于φNB 重力电场力某点的高度某点的电势重力势能电势能重力做功电场力做功WG= EP1-EP2W电= EPA-EPB两点间高度差
？？？一、电势差与电势的关系1、电势差：【定义】电荷q在电场力作用下由A点移到另一点B的过程中，电场力做的功WAB与电荷量q的比值，叫A、B两点之间的电势差UAB。
电场中两点间电势的差值，也叫电压
则有或者表示成显然思考题思考题1、电势差可以是正值也可以是负值，电势差的正负表示什么意义？
表示两点电势高低2、如果某一点的高度可以理解为该点距离
零参考点的高度差，那么某一点的电势应该
如何理解呢？某一点的电势可以理解为距离零参考点
的电势差φA=UAO返回二、静电力做功与电势差的关系 电荷q从电场中A点移到B点，；即或典型例题：1、如图所示的电场中，A、B两点间的电势差UAB = 20 V，将点电荷q = -2×10-9C，由A点移到B点，静电力所做的功是多少？解：电场力所做的功
WAB = UAB·q
= 20×（－2×10-9）
= -4.0×10-8J据动能定理有：ΔEk=W=qU=1.6×10-19×1J
=1.6 ×10-19J
即：1ev =1.6 ×10-19J
3、在研究微观粒子常用电子伏特(eV)做能量的单位。1eV等于一个电子经过1v电压加速后所增加的动能。请推导电子伏特与焦耳的换算关系。返回电势差的另一种定义方法-比值定义法注：电场力做功有正负之分，电场力做正功WAB>0；电场力做负功，WAB<0．电荷量也有正负之分，对正电荷取q>0；对负电荷取q<0；利用该式计算时，要注意到WAB、q及UAB的正负．电势差在数值上等于移动单位正电荷所做的功
