第九章 简单机械
第一节 杠杆
情 境 导 入
第一节
杠杆
想一想
　　这些工具在使用时，有什么共同特点？
新 课 探 究
第一节
杠杆
一、认识杠杆
在力的作用下，能绕固定点转动的硬棒，叫作杠杆。
新课探究
情境导入
课堂小结

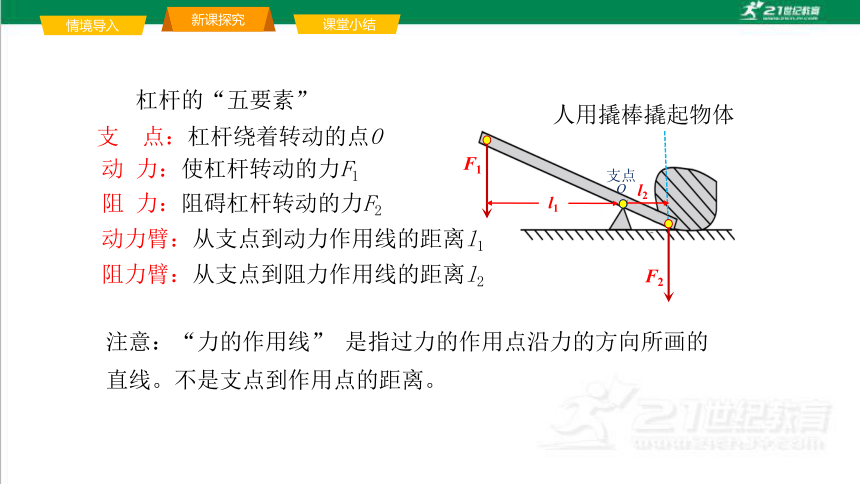

杠杆的“五要素”
支 点：杠杆绕着转动的点O
动 力：使杠杆转动的力F1
阻 力：阻碍杠杆转动的力F2
动力臂：从支点到动力作用线的距离l1
阻力臂：从支点到阻力作用线的距离l2
注意：“力的作用线” 是指过力的作用点沿力的方向所画的直线。不是支点到作用点的距离。
l2
人用撬棒撬起物体
F1
F2
l1
支点
O
新课探究
情境导入
课堂小结
动力臂l１

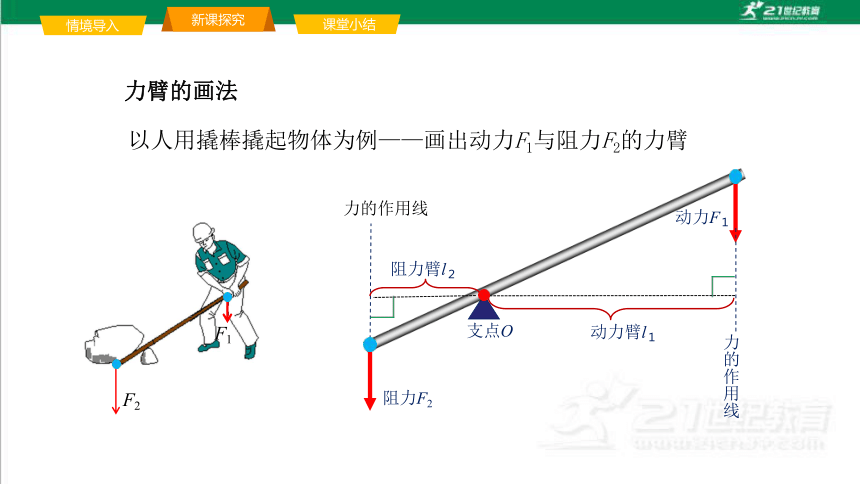

力臂的画法
阻力F2
动力F１
阻力臂l２
以人用撬棒撬起物体为例——画出动力F1与阻力F2的力臂
支点O
力的作用线
F1
F2
力的作用线
新课探究
情境导入
课堂小结

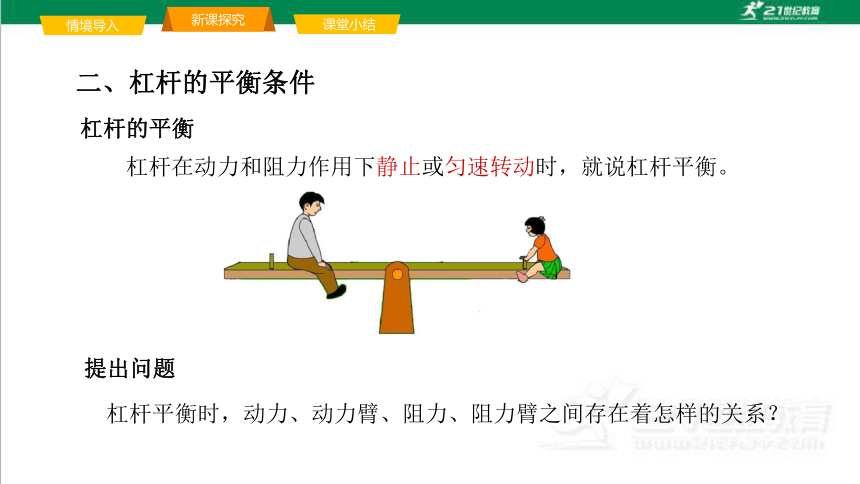

二、杠杆的平衡条件
杠杆的平衡
杠杆在动力和阻力作用下静止或匀速转动时，就说杠杆平衡。
提出问题
杠杆平衡时，动力、动力臂、阻力、阻力臂之间存在着怎样的关系？
新课探究
情境导入
课堂小结

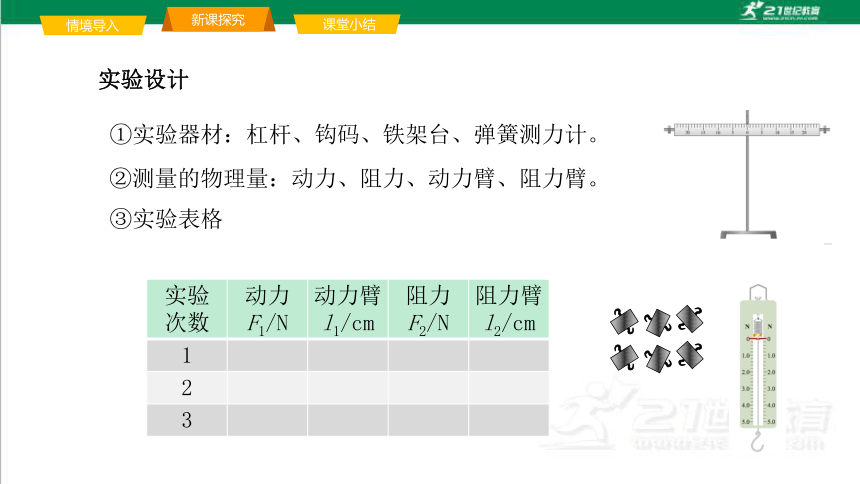

①实验器材：杠杆、钩码、铁架台、弹簧测力计。
②测量的物理量：动力、阻力、动力臂、阻力臂。
③实验表格
实验
次数 动力
F1/N 动力臂l1/cm 阻力
F2/N 阻力臂
l2/cm
1
2
3
实验设计
新课探究
情境导入
课堂小结
①杠杆在水平位置静止的目的是：
一是使杠杆的重心在支点，以消除杠杆自身重力对实验的影响。二是便于直接读出力臂。
②多次测量获得多组实验数据的目的是：
避免偶然性，获得普遍性的结论。
交流与评估
③在实验前要调节杠杆两端的平衡螺母，使杠杆水平平衡。挂钩码后，不能再调节平衡螺母。
④读数时，杠杆仍要保持处于水平平衡状态，以便直接读出力臂的长度。
调节
平衡螺母
不能调节
平衡螺母
新课探究
情境导入
课堂小结
（b）
（a）
l2
∟

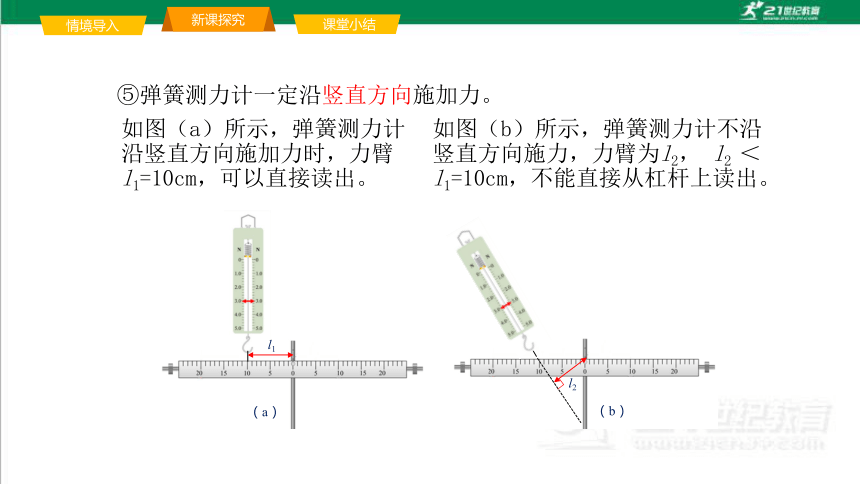

⑤弹簧测力计一定沿竖直方向施加力。
l1
如图（a）所示，弹簧测力计沿竖直方向施加力时，力臂l1=10cm，可以直接读出。
如图（b）所示，弹簧测力计不沿竖直方向施力，力臂为l2， l2 ＜l1=10cm，不能直接从杠杆上读出。
新课探究
情境导入
课堂小结
　杠杆平衡时，动力×动力臂=阻力×阻力臂。
实验结论
新课探究
情境导入
课堂小结
三、杠杆的种类
如图所示是利用撬棒撬石头时的情景，请仔细观察，它的动力臂和阻力臂，哪个更长呢？
我们在使用它们时，是省力？还是费力呢？
如图所示是利用食品夹时的情景，请仔细观察，它的动力臂和阻力臂，哪个更长呢？
新课探究
情境导入
课堂小结
　1．省力杠杆：
动力臂大于阻力臂，动力小于阻力。
在生活中，你还发现了哪些工具是省力杠杆？
我们在使用省力杠杆时，得到了省力的利益，同时我们又付出了怎样的代价呢？
新课探究
情境导入
课堂小结
2．费力杠杆：
动力臂小于阻力臂，动力大于阻力。
在生活中，你还发现了哪些工具是费力杠杆？
使用费力杠杆，虽然费了力，但却省了动力作用点移动的距离。
新课探究
情境导入
课堂小结
　3．等臂杠杆：
动力臂等于阻力臂，动力等于阻力。
物理实验室中，我们使用的天平就是等臂杠杆。
托盘天平
跷跷板
当堂达标
第一节
杠杆
1. 如图所示，杠杆在力F1、F2的作用下处于静止状态，l2是F2的力臂。请在图中画出力F1的力臂l1以及阻力F2。
单击此处添加标题文本内容
当堂达标
情境导入
课堂小结
2.如图所示，请画出作用在杠杆B 端上最小的动力F1和阻力F2的力臂l2。
F1
∟
l2
∟
单击此处添加标题文本内容
当堂达标
情境导入
课堂小结
3. 如图是使用钓鱼竿的示意图，O为支点，F1是手对竿的作用力，F2是鱼线对竿的作用力，请在图中画出F1、F2的力臂。
单击此处添加标题文本内容
当堂达标
情境导入
课堂小结
4．图中杠杆质地均匀，每个钩码重0.5 N，下列操作中可以使杠杆在水平位置平衡的是（杠杆上有等间隔的刻度）（ ）
D
单击此处添加标题文本内容
当堂达标
情境导入
课堂小结
5． 如图为工地搬运砖头的独轮车，人抬起车把时，车体可以看成个杠杆，关于这个杠杆,下列说法正确的是（ ）
A．手握的位置靠近把手末端时更费力
B．砖头的位置远离车轮时抬起更省力
C．轮子的中心是杠杆的支点
D．图中拉力F大于重力G
C
单击此处添加标题文本内容
当堂达标
情境导入
课堂小结
6. 如图所示，是三种类型剪刀的示意图，请你为理发师傅选择一把理发用的剪刀，你会选择______ （选填“A”、“B”或“C” ）剪刀，这样选择的目的是省______。
A
距离
单击此处添加标题文本内容
当堂达标
情境导入
课堂小结
7.如图所示为等刻度的轻质杠杆，在A处挂一个重为2N的物体，若要使杠杆在水平位置平衡，则在B处施加的力（　　）
A. 可能是2N B. 可能是0.5N
C. 一定是1N D. 一定是4N
A
课 堂 小 结
第一节
杠杆
在力的作用下能绕固定点转动的硬棒
支点0：杠杆绕着转动的固定点
动力F1：使杠杆转动的力（人施加的力）
阻力F2：阻碍杠杆转动的力（物体施加的力）
动力臂l1：从支点到动力作用线的距离
阻力臂l2：从支点到阻力作用线的距离
平衡：杠杆在动力和阻力作用下保持静止或匀速转动
平衡条件：动力×动力臂=阻力×阻力臂
F1l1＝F2l2　
等臂杠杆：l1=l2， F1=F2，不省力，也不费距离
五要素
杠杆平衡
杠杆分类
杠杆
费力杠杆：l1＜l2 ，F1＞F2，费力，省距离
省力杠杆：l1＞l2，F1＜F2，省力，费距离
杠杆定义
