五四制鲁科版八年级物理下册第七章压强第二节液体压强课件（20页PPT）

(共20张PPT)

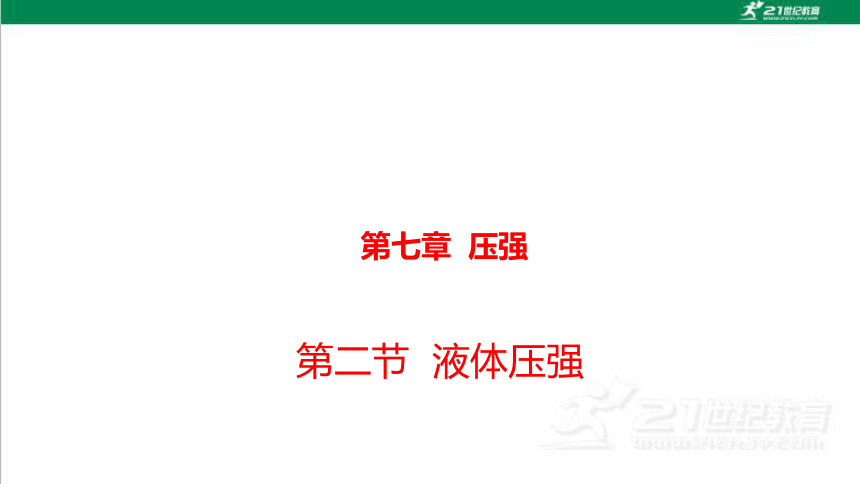

第七章 压强
第二节 液体压强
情 境 导 入
第二节
液体压强
想一想
① 拦河坝为什么要修得上窄下宽？
③“蛟龙号”载人深潜器为什么只能下潜到某一深度？
这都与液体内部的压强有关，今天我们一起学习。
② 为什么深水潜水，要穿特制的潜水服？
新 课 探 究
第二节
液体压强

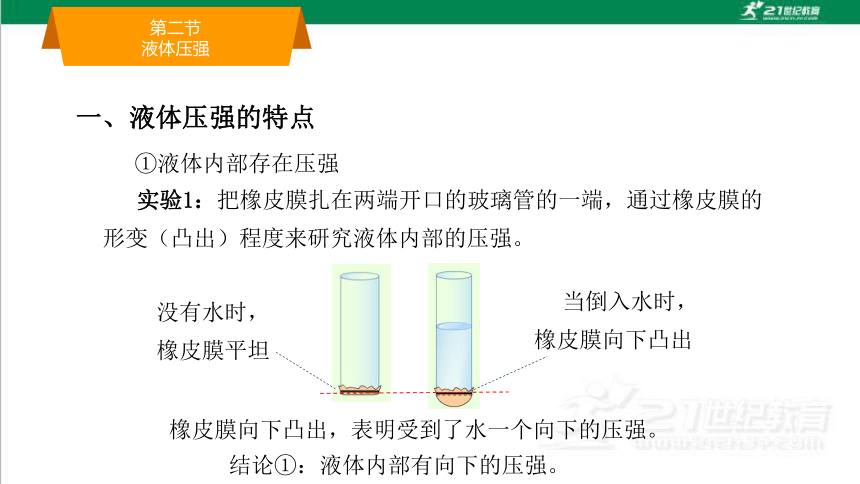

一、液体压强的特点
实验1：把橡皮膜扎在两端开口的玻璃管的一端，通过橡皮膜的形变（凸出）程度来研究液体内部的压强。
没有水时，
橡皮膜平坦
当倒入水时，
橡皮膜向下凸出
结论①：液体内部有向下的压强。
橡皮膜向下凸出，表明受到了水一个向下的压强。
①液体内部存在压强
新课探究
情境导入
课堂小结

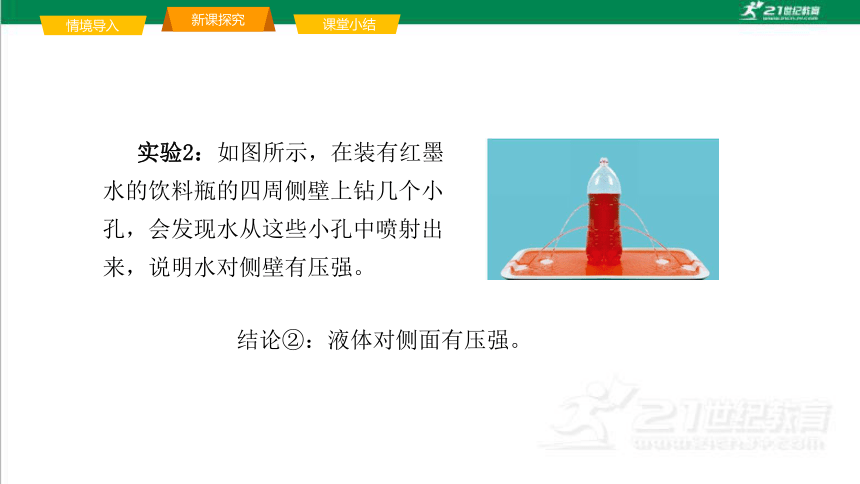

实验2：如图所示，在装有红墨水的饮料瓶的四周侧壁上钻几个小孔，会发现水从这些小孔中喷射出来，说明水对侧壁有压强。
结论②：液体对侧面有压强。
新课探究
情境导入
课堂小结

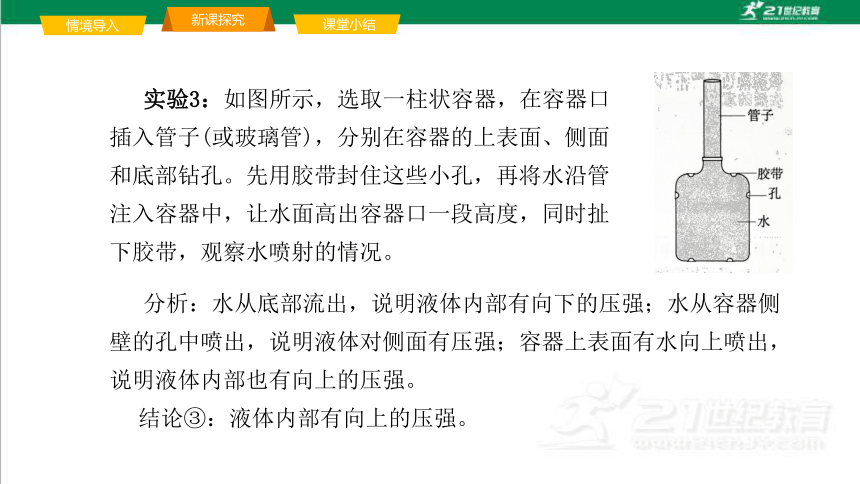

实验3：如图所示，选取一柱状容器，在容器口插入管子(或玻璃管)，分别在容器的上表面、侧面和底部钻孔。先用胶带封住这些小孔，再将水沿管注入容器中，让水面高出容器口一段高度，同时扯下胶带，观察水喷射的情况。
分析：水从底部流出，说明液体内部有向下的压强；水从容器侧壁的孔中喷出，说明液体对侧面有压强；容器上表面有水向上喷出，说明液体内部也有向上的压强。
结论③：液体内部有向上的压强。
新课探究
情境导入
课堂小结
液体压强的大小可能与哪些因素有关？
提出问题
猜想假设
猜想1：潜水越深，需要的装备越坚固，
液体压强的大小可能与深度有关。
猜想2：水越多，重力越大，液体压强的大小是否与液体的质量有关？
猜想3：液体压强的大小是否与液体内部的方向有关？
………
新课探究
情境导入
课堂小结

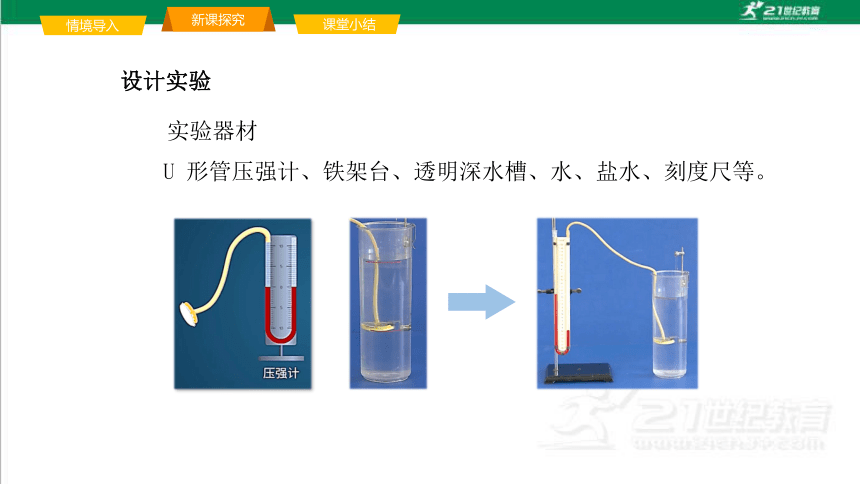

设计实验
U 形管压强计、铁架台、透明深水槽、水、盐水、刻度尺等。
实验器材
新课探究
情境导入
课堂小结
U 形管压强计
探头
构造：U 形玻璃管（内有水柱）、塑料盒（表面扎有橡皮膜）、橡皮管等。
橡皮膜
塑料盒
U 形管
橡皮管
探头是一塑料盒，表面上扎有橡皮膜，其内部通过橡皮管与 U 形玻璃管的一端相连。
新课探究
情境导入
课堂小结
进行实验
新课探究
情境导入
课堂小结
(1)探究中用到的方法：
（a）转换法：
通过观察 U 形管两液柱的高度差来比较压强的大小。
（b）控制变量法：
探究液体内部的压强与方向的关系；探究液体内部压强与深度的关系；探究液体内部压强与液体密度的关系。
(2)U 形管压强计只能比较压强的大小，不能测量压强的大小。
评估与交流
新课探究
情境导入
课堂小结
实验结论
①液体内部向各个方向都有压强，在液体内部的同一深度，向各个方向的压强都相等。
②深度越深，压强越大。
③液体内部压强的大小还跟液体的密度有关，在深度相同处，液体的密度越大，压强越大。
新课探究
情境导入
课堂小结
二、液体压强的大小
F=G=mg=ρVg = ρgSh
p=
F
S
=
ρgSh
S
= ρgh
m=ρV=ρSh
这个液柱体的体积：
这个液柱的质量:
V=Sh
平面 S 受到的压强：
因此，液面下深度为 h 处液体的压强为
p=ρgh。
设想在密度为 ρ 的液面下有一高度为 h、截面积为 S 的液柱。
S
h
液柱对平面的压力:
新课探究
情境导入
课堂小结
h——表示液体的深度 ，单位为米 (m）
ρ——液体的密度，单位千克/米3（kg/m3）
g 取 9.8 或 10 N/kg
液体压强公式中的物理量及其单位
P——表示液体的压强，单位为帕（Pa）
p=ρgh
深度 h：指液面到某点的竖直距离，而不是高度。
A 点的深度为_____cm
30
深度 h
新课探究
情境导入
课堂小结
①根据 P =ρgh 可知：液体内部压强只跟液体密度和深度有关，与液体的质量、体积、重力、容器的底面积、容器形状均无关。
水平面上，有一暖壶和一大盆，都盛满水，哪个容器里的水对容器底产生的压强大？
加深对 P =ρgh 的理解
暖壶
当堂达标
第二节
液体压强
1．如图所示，平静的湖中，下列哪处水的压强最大（ ）
D
A. a　　　B．b　　　
C．c　　　D．d
单击此处添加标题文本内容
当堂达标
情境导入
课堂小结
2. 如图所示，容器中盛有水，A 点处压强 pA＝______Pa，B 点处压强 pB＝________Pa，水对容器底的压强 p＝________Pa。(g 取 10 N/kg)
500　
1 500　
2 000　
单击此处添加标题文本内容
当堂达标
情境导入
课堂小结
3.如图所示，三个规格相同的杯子里分别装有水、盐水和煤油。它们对容器底部的压强相同，根据杯中液面的位置可以判定(ρ盐水>ρ水>ρ煤油)（ ）
A. 甲杯是水，乙杯是盐水
B. 乙杯是盐水，丙杯是水
C. 甲杯是盐水，乙杯是煤油
D. 乙杯是水，丙杯是煤油
B
单击此处添加标题文本内容
当堂达标
情境导入
课堂小结
4.装有一定量水的细玻璃管斜放在水平桌面上，如图所示，则此时水对玻璃管底部的压强为（g 取 10 N/kg）（ ）
A．800 Pa　 B．8000 Pa
C．1 000 Pa D．10 000 Pa
A
单击此处添加标题文本内容
当堂达标
情境导入
课堂小结
5.小华实验时的情形如图所示，四幅图中烧杯内的液面相平。
①压强计是通过 U 形管　　 __来显示橡皮膜所受压强大小的。
②比较图　　　__，可以初步得出结论：在同种液体中，液体内部的压强随深度的增加而增大。
　液面高度差 　
甲、乙　
③由图乙、丁________（选填“能”或“不能”）探究液体内部的压强与液体的密度是否有关。
能
课 堂 小 结
第二节
液体压强
液体的压强
液体压强的特点
液体压强的大小
h：表示深度，单位为米（m）
P：表示压强，单位为帕（Pa）
计算公式
①液体内部向各个方向都有压强，在液体内部的同一深度，向各个方向的压强都相等。
②深度越深，压强越大。
③液体内部压强的大小还跟液体的密度有关，在深度相同处，液体的密度越大，压强越大。
p=ρgh
