第七章 压强
第三节 连通器
情 境 导 入
第三节
连通器
想一想
三峡大坝高度为 185 米，长度为 2 309.5 米，是世界上最大的水力发电站，但也带来了航运方面的问题，那万吨巨轮是怎样翻过三峡大坝的呢？
新 课 探 究
第三节
连通器

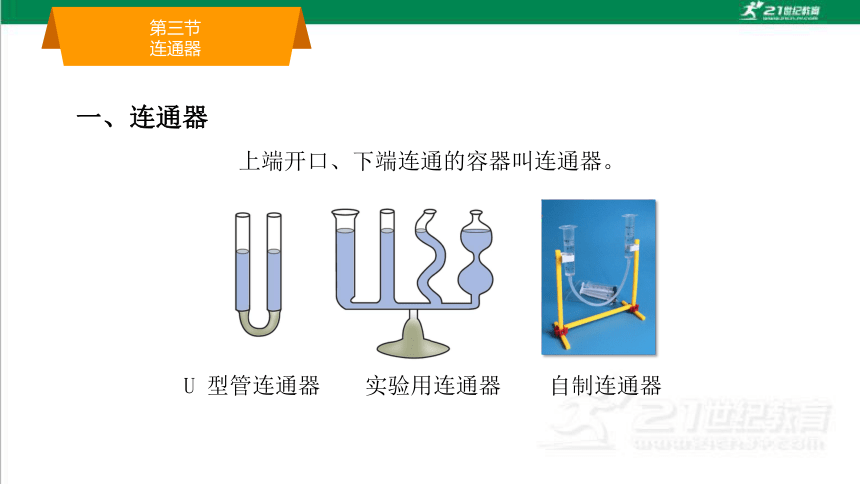

一、连通器
上端开口、下端连通的容器叫连通器。
实验用连通器
U 型管连通器
自制连通器
新课探究
情境导入
课堂小结

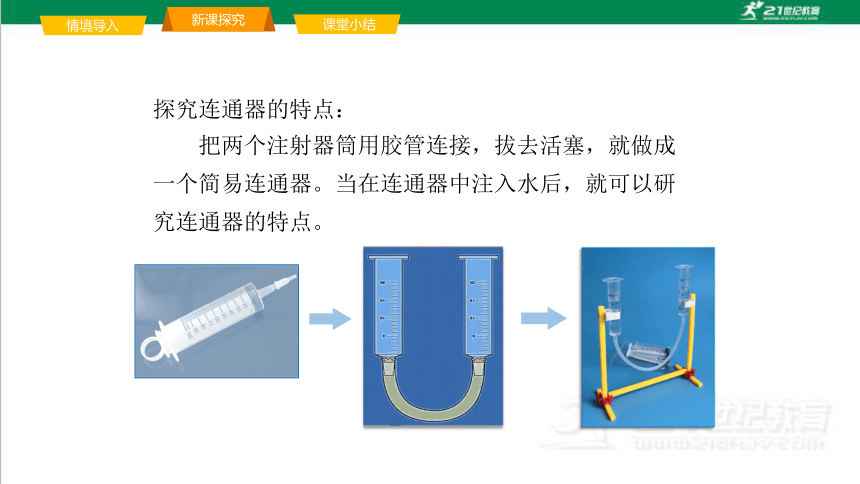

把两个注射器筒用胶管连接，拔去活塞，就做成一个简易连通器。当在连通器中注入水后，就可以研究连通器的特点。
探究连通器的特点：
新课探究
情境导入
课堂小结

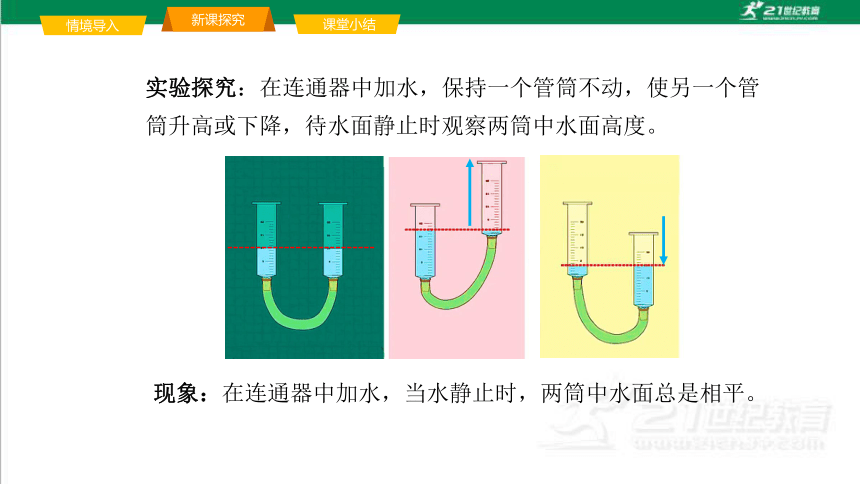

实验探究：在连通器中加水，保持一个管筒不动，使另一个管筒升高或下降，待水面静止时观察两筒中水面高度。
现象：在连通器中加水，当水静止时，两筒中水面总是相平。
新课探究
情境导入
课堂小结

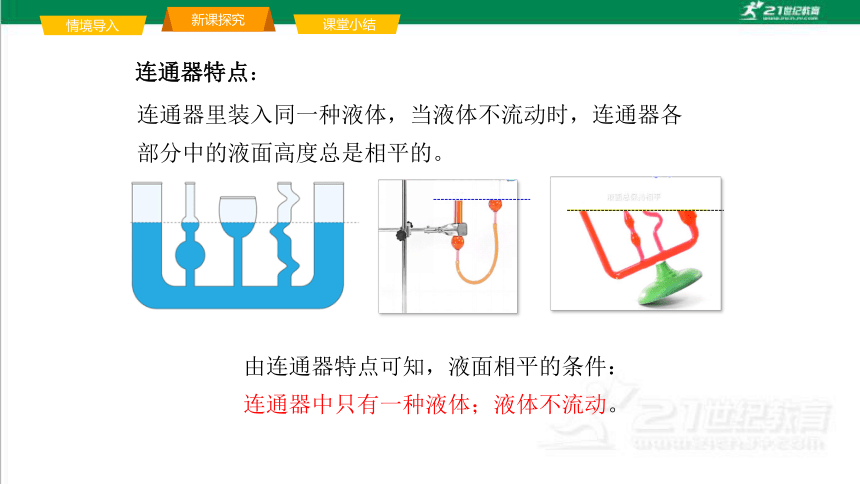

连通器里装入同一种液体，当液体不流动时，连通器各部分中的液面高度总是相平的。
由连通器特点可知，液面相平的条件：
连通器中只有一种液体；液体不流动。
连通器特点：
新课探究
情境导入
课堂小结
F左
F右
液体静止，液片AB 处于平衡状态
水平方向，液片
受力平衡 F左=F右
液片两侧压强
相等，即 p左=p右
得出h左=h右，液片
两侧液柱高度相等
h右
h左
连通器液面相平原理：
新课探究
情境导入
课堂小结

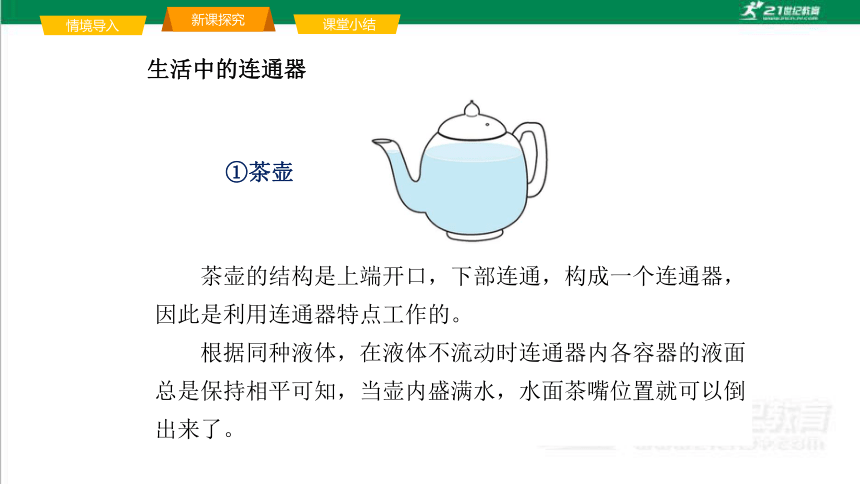

①茶壶
茶壶的结构是上端开口，下部连通，构成一个连通器，因此是利用连通器特点工作的。
根据同种液体，在液体不流动时连通器内各容器的液面总是保持相平可知，当壶内盛满水，水面茶嘴位置就可以倒出来了。
生活中的连通器
新课探究
情境导入
课堂小结
生活中的连通器

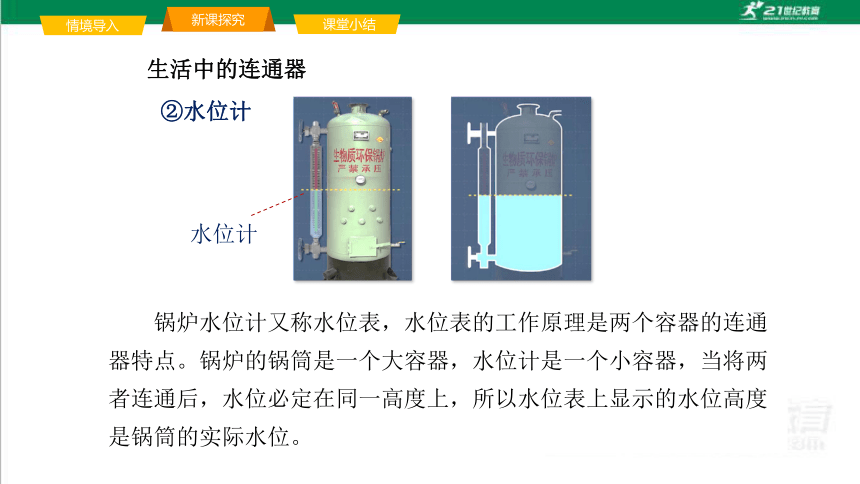

②水位计
锅炉水位计又称水位表，水位表的工作原理是两个容器的连通器特点。锅炉的锅筒是一个大容器，水位计是一个小容器，当将两者连通后，水位必定在同一高度上，所以水位表上显示的水位高度是锅筒的实际水位。
水位计
新课探究
情境导入
课堂小结
生活中的连通器
水平仪
在房屋装修时，需在墙上画水平线，工人师傅常拿一根装有水的长透明塑料软管（实际上就是简单的水平仪），贴着墙面在软管两端的水面处作出标记，将标记连成直线，即得到一条水平线。如图所示，他们在做标记时用到了物理学中 的知识。
连通器原理
③水平仪
装有水的长透明塑料软管，实际上就是连通器。根据连通器原理，当液体不流动时，各容器中的液面相平，所以可以得到水平线。
新课探究
情境导入
课堂小结
生活中的连通器
下水管的哪部分是连通器？回水弯有什么作用？
④下水管道中的 U 形水管
下水管的 U 形回水弯是一个连通器，阻挡下水道的臭气进入室内。
新课探究
情境导入
课堂小结
二、船闸
①船闸的基本构造
上游
下游
闸室
下游闸门 A
上游闸门 B
上游阀门 B
新课探究
情境导入
课堂小结
②船闸的工作过程
当轮船从下游驶向上游时，A 阀门打开，闸室与下游构成一连通器，闸室里的水位下降，最后与下游水面相平。
闸室
下游
上游
轮船驶入方向
下游
上游
此时 A 闸门打开，船只驶入闸室。
新课探究
情境导入
课堂小结
轮船驶入方向
上游 B 闸门
上游 B 阀门
船只驶入闸室后，下游 A 阀门、A 闸门关闭。上游 B 阀门打开，此时闸室与上游构成一连通器，闸室里水位升高，最后与上游水面相平。
此时上游 B 闸门打开，轮船就可以直接驶向上游了。
下游 A 闸门
新课探究
情境导入
课堂小结
船闸的工作过程
新课探究
情境导入
课堂小结
三峡大坝的双线五级船闸，它全长 6.4 公里，船闸上下落差达 113 米，船舶通过船闸要翻越 40 层楼房的高度，规模举世无双，是世界上最大的船闸。
③三峡船闸
五级船闸示意图
当堂达标
第三节
连通器
1. 下列关于连通器的说法正确的（ ）
A. 连通器中至少有两个开口
B. 连通器中只有两个开口
C. 在连通器中倒入液体后，各液面一定相平。
D. 底部互相连通的容器叫连通器。
A
单击此处添加标题文本内容
当堂达标
情境导入
课堂小结
2．如图装置中，两端开口的 U 型管装有一定量的水，将 A 管稍向右倾斜，稳定后 A 管中的水面将 （ ）
A．高于 B 管中的水面
B．低于 B 管中的水面
C．与 B 管中水面相平
D．均有可能
C
单击此处添加标题文本内容
当堂达标
情境导入
课堂小结
3．在下列底部相通的容器中装有同种液体，当静止时液面位置正确的是( 　　)
A
单击此处添加标题文本内容
当堂达标
情境导入
课堂小结
4. 下列不属于连通器的是（　　）
A． 排水管的反水弯 B． 锅炉的水位计
C． 探究液体压强的实验装置 D． 水壶
C　
单击此处添加标题文本内容
当堂达标
情境导入
课堂小结
A. 当水不流动时，A、B 两容器底所受压强相等
B. 水从容器 B 内向 A 流动
C. 当水不流动时，A 中液面高于 B 中液面
D. 当水不流动时，A、B 容器中液面到容器底部的深度分别为 5 cm 和 7 cm
5.如图所示，A、B为完全相同的两个容器，分别盛有 7 cm、5 cm 深的水，A、B之间用导管连接。若将阀门 K 打开后，下列说法正确的时( )
A　
单击此处添加标题文本内容
当堂达标
情境导入
课堂小结
6．如图所示，是三峡某一级船闸工作过程的示意图，它是利用__________原理来工作的。当阀门 A关闭，阀门 B 打开，此时，_______与_________构成了连通器，水流向下游，当它的水面与下游相平时，_________打开，船驶入下游。
连通器　
闸室　
下游　
下游闸门
课 堂 小 结
第三节
连通器
连通器
连通器
船闸
①连通器的原理
②生活中的连通器
①船闸的构造
②船闸的工作过程
③三峡船闸
