(共30张PPT)
第九章 家庭用电
第三节 安全用电与保护

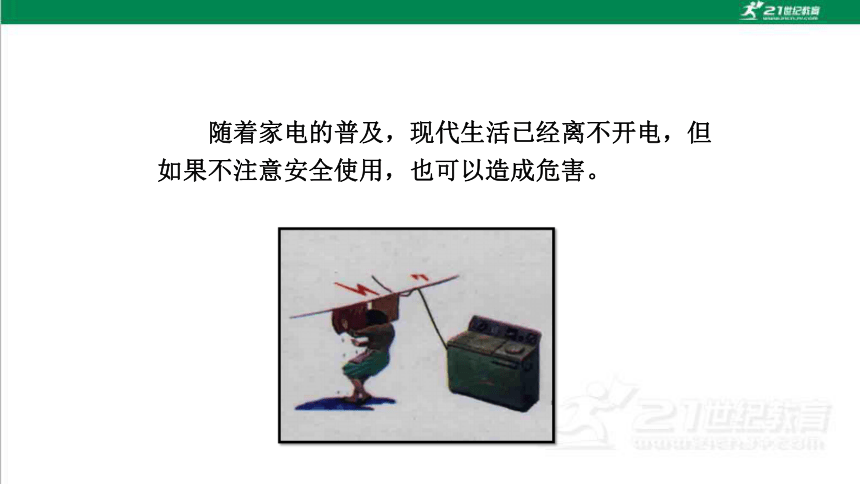

随着家电的普及，现代生活已经离不开电，但如果不注意安全使用，也可以造成危害。
触电和安全电压

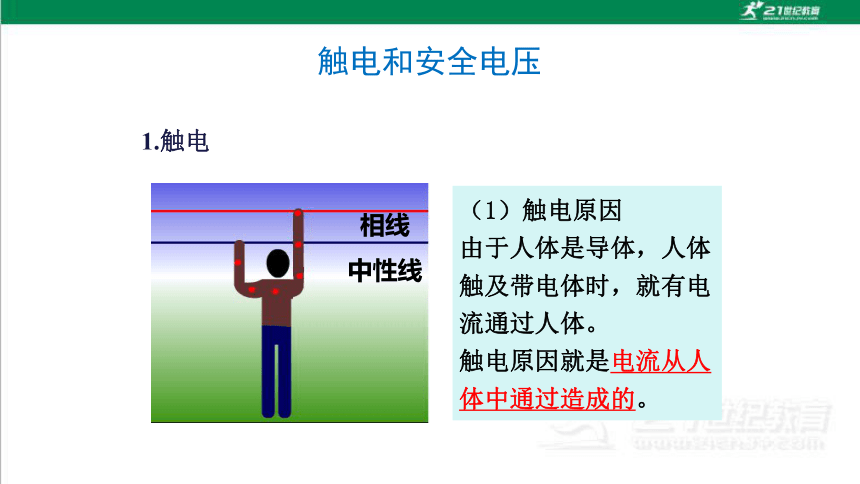

1.触电
（1）触电原因
由于人体是导体，人体触及带电体时，就有电流通过人体。
触电原因就是电流从人体中通过造成的。
相线
中性线
触电和安全电压

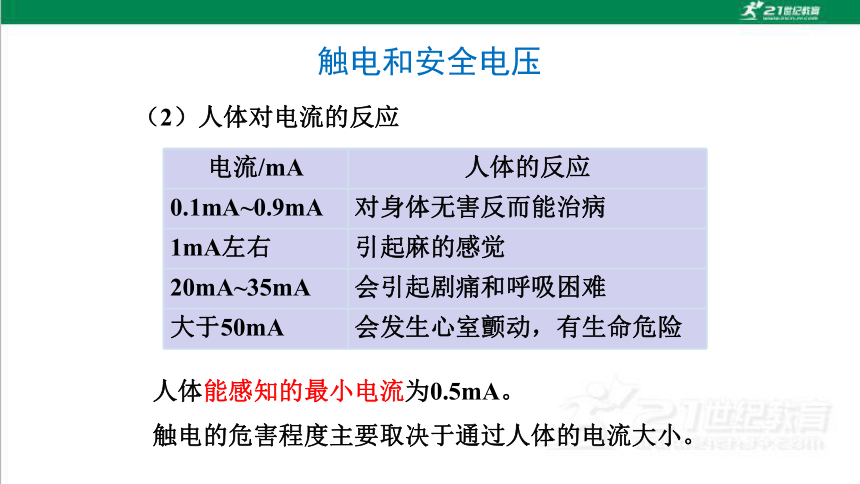

电流/mA 人体的反应
0.1mA~0.9mA 对身体无害反而能治病
1mA左右 引起麻的感觉
20mA~35mA 会引起剧痛和呼吸困难
大于50mA 会发生心室颤动，有生命危险
（2）人体对电流的反应
人体能感知的最小电流为0.5mA。
触电的危害程度主要取决于通过人体的电流大小。
触电和安全电压

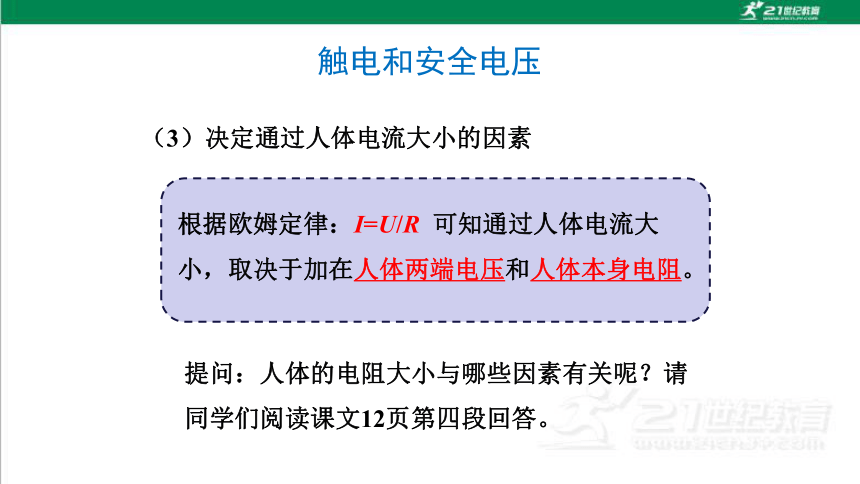

（3）决定通过人体电流大小的因素
根据欧姆定律：I=U/R 可知通过人体电流大小，取决于加在人体两端电压和人体本身电阻。
提问：人体的电阻大小与哪些因素有关呢？请同学们阅读课文12页第四段回答。
触电和安全电压

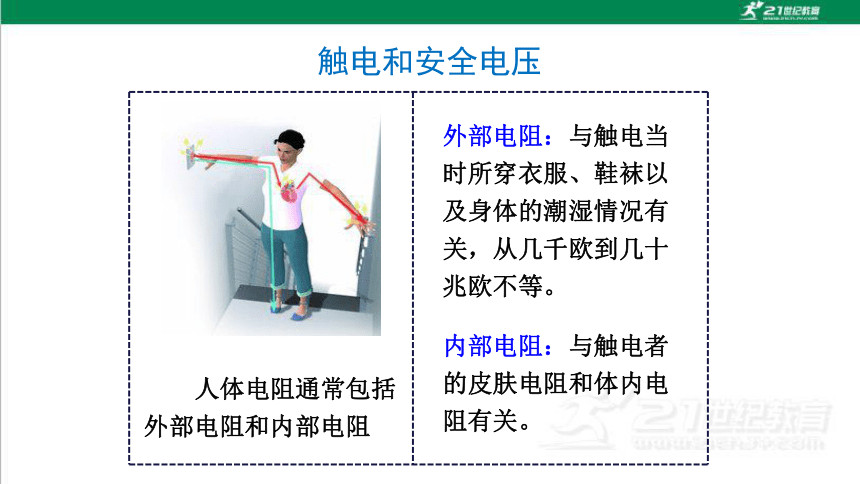

人体电阻通常包括外部电阻和内部电阻
外部电阻：与触电当时所穿衣服、鞋袜以及身体的潮湿情况有关，从几千欧到几十兆欧不等。
内部电阻：与触电者的皮肤电阻和体内电阻有关。
触电和安全电压

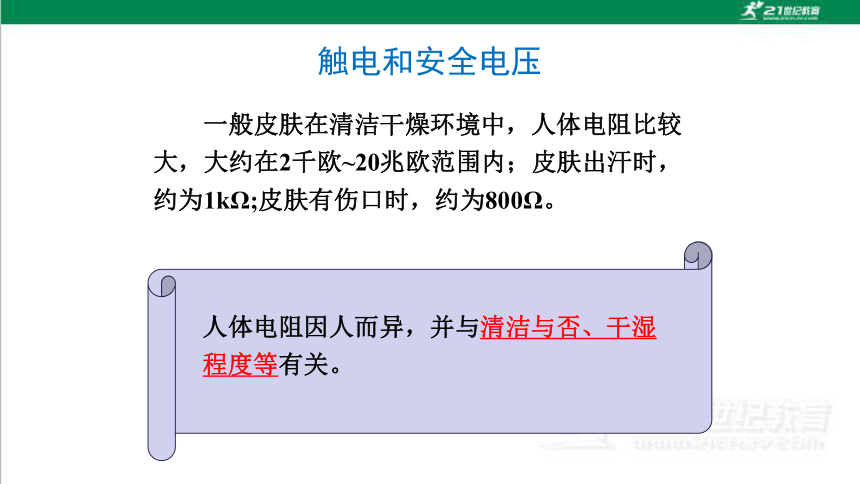

一般皮肤在清洁干燥环境中，人体电阻比较大，大约在2千欧~20兆欧范围内；皮肤出汗时，约为1kΩ;皮肤有伤口时，约为800Ω。
人体电阻因人而异，并与清洁与否、干湿程度等有关。
触电和安全电压

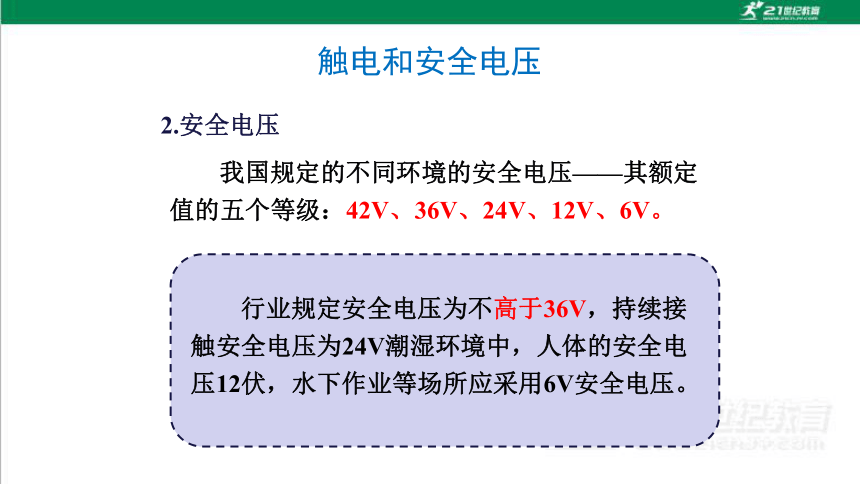

2.安全电压
我国规定的不同环境的安全电压——其额定值的五个等级：42V、36V、24V、12V、6V。
行业规定安全电压为不高于36V，持续接触安全电压为24V潮湿环境中，人体的安全电压12伏，水下作业等场所应采用6V安全电压。
低压触电和高压触电

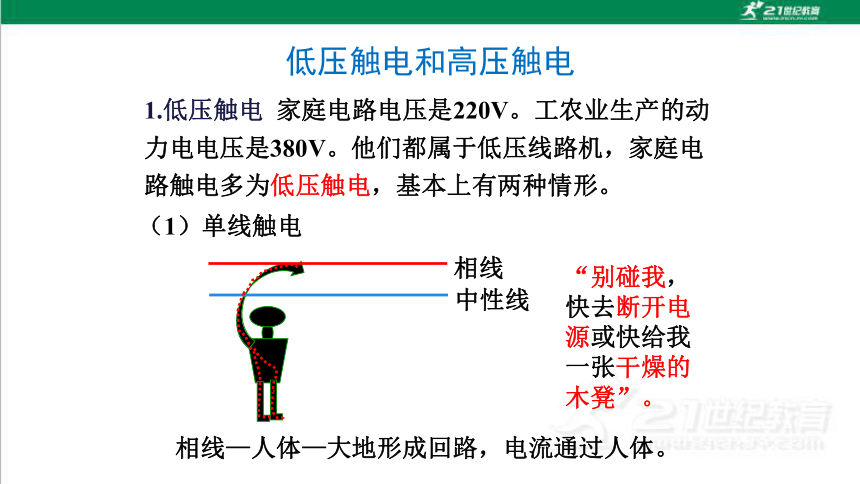

1.低压触电 家庭电路电压是220V。工农业生产的动力电电压是380V。他们都属于低压线路机，家庭电路触电多为低压触电，基本上有两种情形。
相线—人体—大地形成回路，电流通过人体。
（1）单线触电
相线
中性线
“别碰我，快去断开电源或快给我一张干燥的木凳”。
低压触电和高压触电

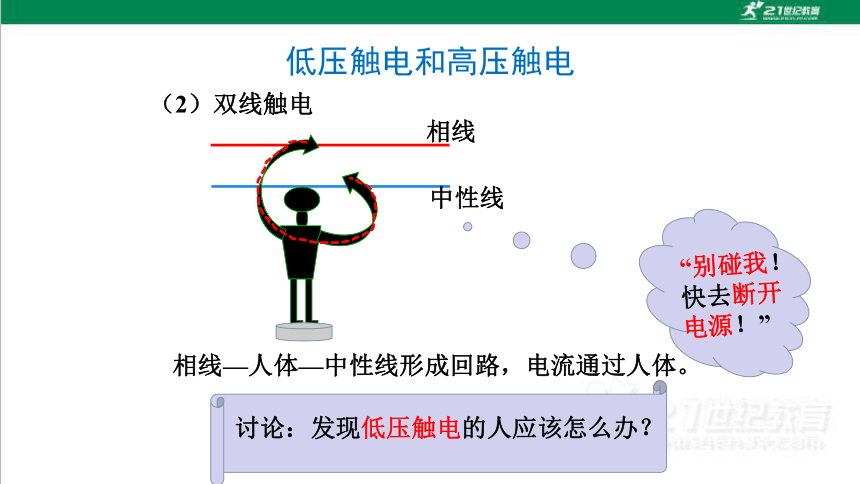

（2）双线触电
相线—人体—中性线形成回路，电流通过人体。
讨论：发现低压触电的人应该怎么办？
相线
中性线
“别碰我！
快去断开电源！”
低压触电和高压触电

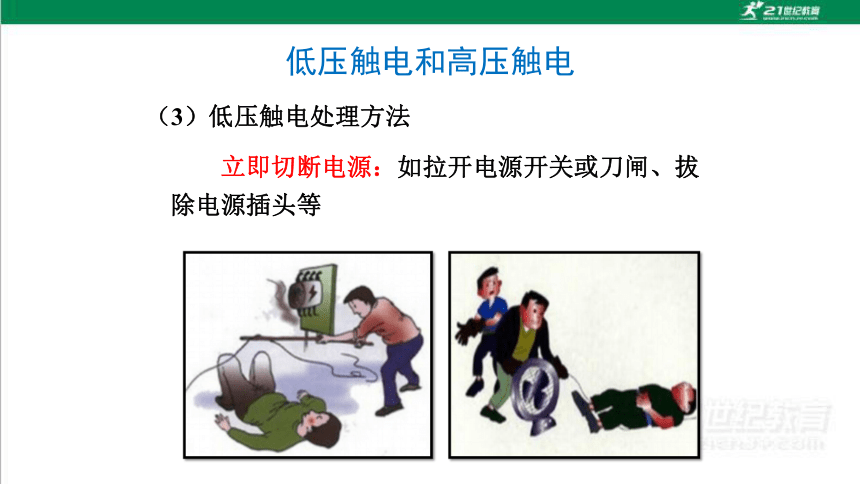

立即切断电源：如拉开电源开关或刀闸、拔除电源插头等
（3）低压触电处理方法
低压触电和高压触电
带电的导线误落在触电者身上时，可用绝缘物体(如干燥的木棒、竹竿等)将导线移开，也可戴绝缘手套或将手用干燥衣物等包起绝缘后解脱触电者。
切勿直接接触触电伤员防止自身触电影响抢救工作进行!!!
低压触电和高压触电
2.高压触电
电压在1000V以上的为高压电，高压设备一般应远离人们的活动范围，并设有危险标。
低压触电和高压触电
（1）电弧触电
电弧触电指的是当人体靠近高压带电体时，带电体与人之间发生放电所致。
高压触电也有两种形式，它们分别是:
低压触电和高压触电
（2）跨步电压触电
高压线发生断线后落地，相线直接与地面接触，形成以落地点为中心，周围电压逐渐降低的区域。这时如果有人踏入此区域，沿半径方向两脚之间的电压叫作跨步电压。
前脚接地点——人体——后脚接地点形成回路，使人触电。两脚之间的距离越大跨步电压越大
低压触电和高压触电
②高压跨步触电：赶快做“蛙跳”或“单脚跳”远离高压电线。
①救护人员注意穿上胶底鞋或站在干燥的木板上，想方设法使伤员脱离电源，高压线需移开10米方能接近伤员。
（3）高压触电处理方法
低压触电和高压触电
3.安全用电原则：
不接触低压带电体;不靠近高压带电体
第一：野外如遇雷雨天,切莫躲在大树下;
第二：在湖划船遇打雷,绝不站立在船头;
第三：如在草原遇打雷,快速趴下保安全。
（低压勿摸，高压勿近）
火灾、爆炸及其他
1.有些火灾是电火花或电弧引起的。
电弧熔化的金属掉落在易燃物上也可能引起火灾。
2.电流过大导线发热会使绝缘外皮着火引起火灾。
思考：家庭电路中电流过大的原因是什么？
火灾、爆炸及其他
（1）一种原因：电路中发生短路现象。
你知道形成家庭电路中短路的原因是什么吗？
由于改装电路时不小心或绝缘皮破损或老化等原因使火线和零线直接连通。
火灾、爆炸及其他
家庭电路中短路很容易造成火灾。
火灾、爆炸及其他
根据电功率和电压、电流的关系式：
由 P=UI
可以得到变形公式 I=
P/U
由上式可以看出:家庭电路中的电压是一定的U=220V,所以用电器的电功率P越大，电路中的电流I就越大。如果接入的用电器过多用电器总功率：
P总=P1＋P2＋P3 =U（I1＋I2 ＋I3）=UI总，
你能推出电功率和电流之间的关系吗？
（2）另一种原因：家用电器的总功率太大。
火灾、爆炸及其他
因家庭电路中电源电压U =220V不变，由I总= 可知， P总越大，则 I总越大。根据热功率的计算公式：P热= ，当导体的电阻R不变时，若流过导体的电流I越大时导体产生的热功率P就越大，在单位时间内产生的热量就越多。热量过大就容易引起火灾。
P总
U
I 2R
火灾、爆炸及其他
3.电线接头接触不良，散热不畅，局部过热，可能引燃导线以及烧毁家用电器。
4.电火花和电弧还可能引起爆炸。电冰箱不宜放在使用煤气的厨房中否则如遇煤气泄漏，控制电冰箱的继电器产生的电火花就可能点燃煤气引起爆炸。
用电保护
漏电保护器
插入式保险盒
课堂总结
第三节
安全用电与保护
安全用电与保护
触电和安全电压
低压触电和高压触电
火灾、爆炸及其他
用电保护
触电原因
安全电压
低压触电
高压触电
当堂检测
第三节
安全用电与保护
当堂检测
1.人体接触220V裸线触电，而鸟儿两脚站在高压裸电线上却相安无事的原因（ ）
A.鸟儿电阻小
B.鸟儿干燥不导电
C.鸟儿两只脚在同一根线上
D.鸟儿体积小
C
当堂检测
2.某同学站在干燥的凳子上检修电灯，以下操作，不正确又是十分危险的是（ ）
A 一手接触火线进行检修
B 一手接触零线进行检修
C 一手接触火线，另一手扶在水泥墙上进行检修
D 一手接触零线，另一手扶在水泥墙上进行检修
C
当堂检测
C
3.关于安全用电，下列说法正确的是（ ）
A. 常用抹布擦拭亮着的台灯灯泡，使其保持干净
B. 长期使用大功率电器时,为避免烧断保险丝，可以用铜丝代替保险丝
C. 用验电笔辨别火线和零线时，用笔尖金属体接触火线或零线，手指要接触笔尾金属体
D. 使用有金属外壳的家用电器时，应将其外壳接在零线上
