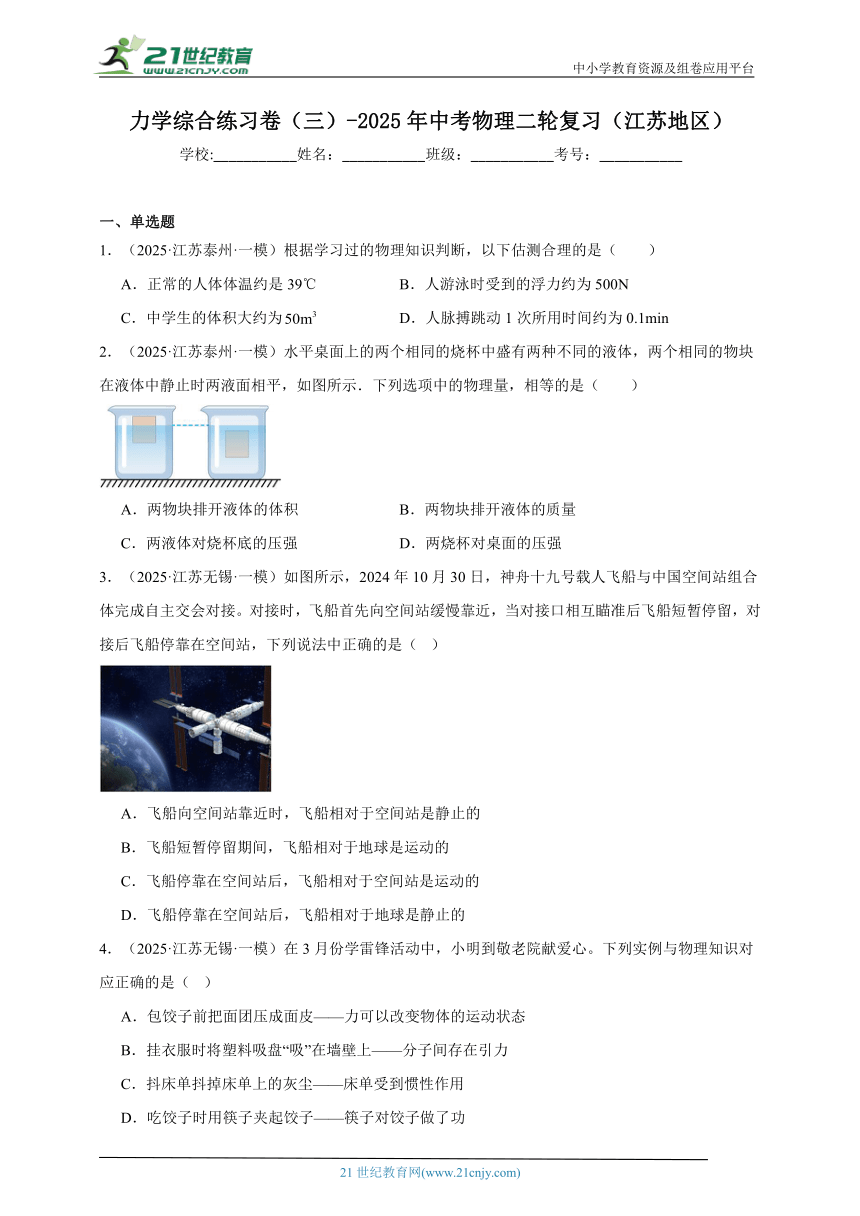

力学综合练习卷（三）-2025年中考物理二轮复习（江苏地区）
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．（2025·江苏泰州·一模）根据学习过的物理知识判断，以下估测合理的是（　　）
A．正常的人体体温约是39℃ B．人游泳时受到的浮力约为500N
C．中学生的体积大约为 D．人脉搏跳动1次所用时间约为0.1min
2．（2025·江苏泰州·一模）水平桌面上的两个相同的烧杯中盛有两种不同的液体，两个相同的物块在液体中静止时两液面相平，如图所示．下列选项中的物理量，相等的是（　　）
A．两物块排开液体的体积 B．两物块排开液体的质量
C．两液体对烧杯底的压强 D．两烧杯对桌面的压强
3．（2025·江苏无锡·一模）如图所示，2024年10月30日，神舟十九号载人飞船与中国空间站组合体完成自主交会对接。对接时，飞船首先向空间站缓慢靠近，当对接口相互瞄准后飞船短暂停留，对接后飞船停靠在空间站，下列说法中正确的是（ ）
A．飞船向空间站靠近时，飞船相对于空间站是静止的
B．飞船短暂停留期间，飞船相对于地球是运动的
C．飞船停靠在空间站后，飞船相对于空间站是运动的
D．飞船停靠在空间站后，飞船相对于地球是静止的
4．（2025·江苏无锡·一模）在3月份学雷锋活动中，小明到敬老院献爱心。下列实例与物理知识对应正确的是（ ）
A．包饺子前把面团压成面皮——力可以改变物体的运动状态
B．挂衣服时将塑料吸盘“吸”在墙壁上——分子间存在引力
C．抖床单抖掉床单上的灰尘——床单受到惯性作用
D．吃饺子时用筷子夹起饺子——筷子对饺子做了功

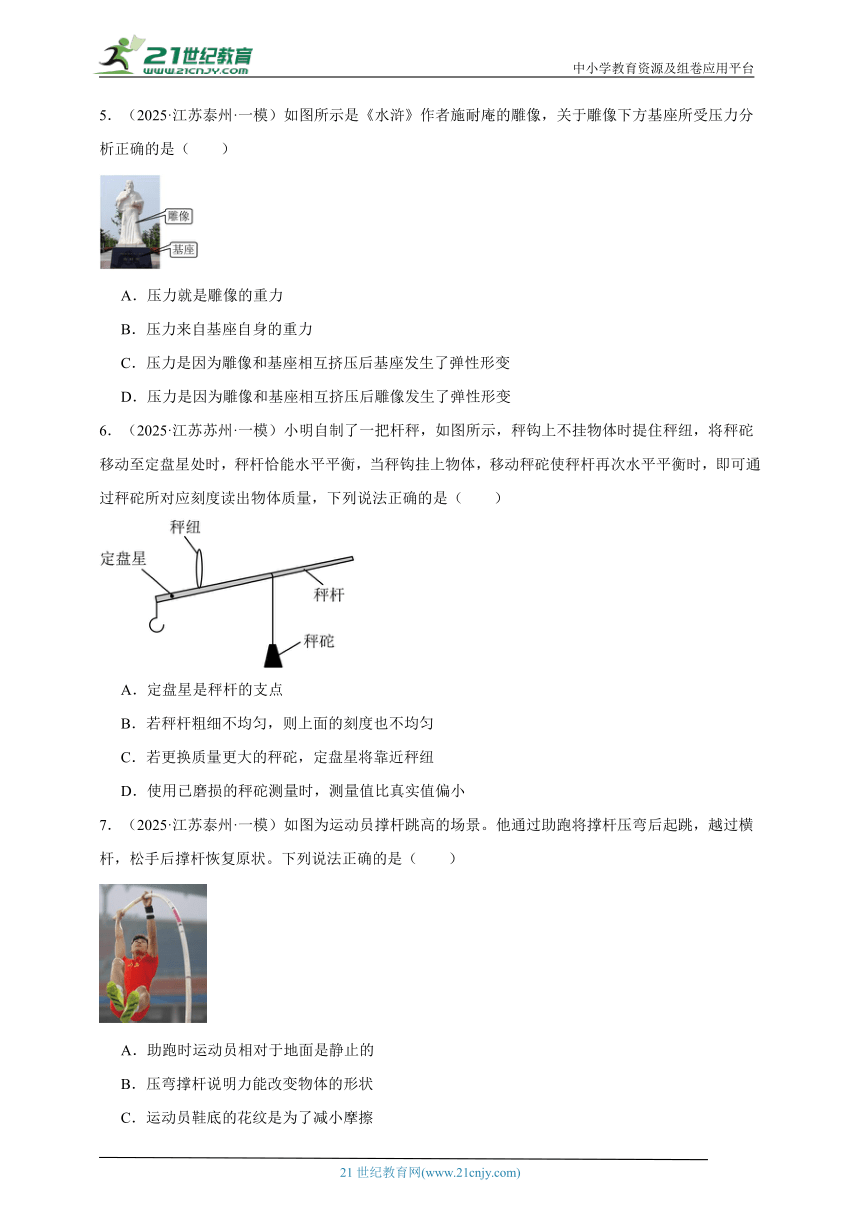

5．（2025·江苏泰州·一模）如图所示是《水浒》作者施耐庵的雕像，关于雕像下方基座所受压力分析正确的是（　　）
A．压力就是雕像的重力
B．压力来自基座自身的重力
C．压力是因为雕像和基座相互挤压后基座发生了弹性形变
D．压力是因为雕像和基座相互挤压后雕像发生了弹性形变
6．（2025·江苏苏州·一模）小明自制了一把杆秤，如图所示，秤钩上不挂物体时提住秤纽，将秤砣移动至定盘星处时，秤杆恰能水平平衡，当秤钩挂上物体，移动秤砣使秤杆再次水平平衡时，即可通过秤砣所对应刻度读出物体质量，下列说法正确的是（　　）
A．定盘星是秤杆的支点
B．若秤杆粗细不均匀，则上面的刻度也不均匀
C．若更换质量更大的秤砣，定盘星将靠近秤纽
D．使用已磨损的秤砣测量时，测量值比真实值偏小
7．（2025·江苏泰州·一模）如图为运动员撑杆跳高的场景。他通过助跑将撑杆压弯后起跳，越过横杆，松手后撑杆恢复原状。下列说法正确的是（　　）
A．助跑时运动员相对于地面是静止的
B．压弯撑杆说明力能改变物体的形状
C．运动员鞋底的花纹是为了减小摩擦
D．松手后运动员继续向上运动是受到惯性的作用

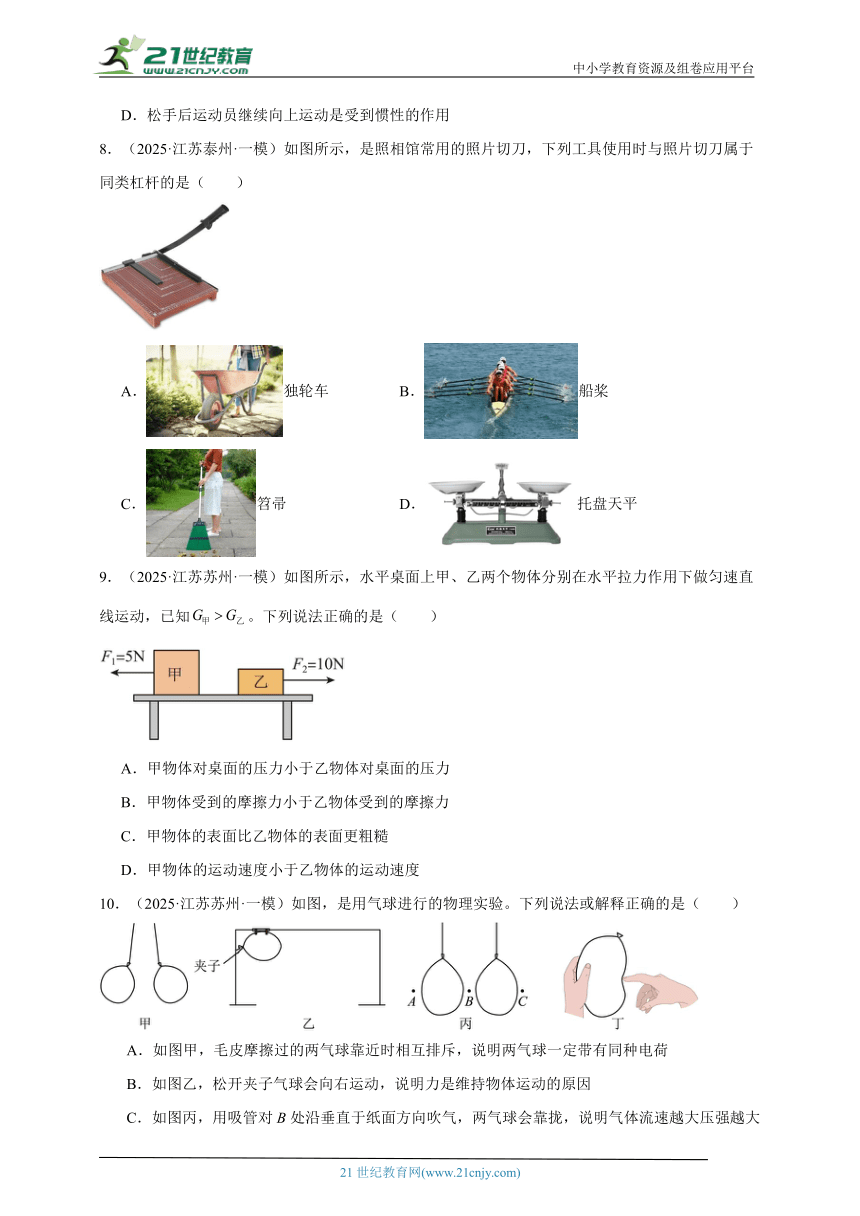

8．（2025·江苏泰州·一模）如图所示，是照相馆常用的照片切刀，下列工具使用时与照片切刀属于同类杠杆的是（　　）
A．独轮车 B．船桨
C．笤帚 D．托盘天平
9．（2025·江苏苏州·一模）如图所示，水平桌面上甲、乙两个物体分别在水平拉力作用下做匀速直线运动，已知。下列说法正确的是（　　）
A．甲物体对桌面的压力小于乙物体对桌面的压力
B．甲物体受到的摩擦力小于乙物体受到的摩擦力
C．甲物体的表面比乙物体的表面更粗糙
D．甲物体的运动速度小于乙物体的运动速度
10．（2025·江苏苏州·一模）如图，是用气球进行的物理实验。下列说法或解释正确的是（　　）
A．如图甲，毛皮摩擦过的两气球靠近时相互排斥，说明两气球一定带有同种电荷
B．如图乙，松开夹子气球会向右运动，说明力是维持物体运动的原因
C．如图丙，用吸管对B处沿垂直于纸面方向吹气，两气球会靠拢，说明气体流速越大压强越大
D．如图丁，观察到气球两侧形变程度不同，说明了压力的作用效果与压力大小有关
二、填空题

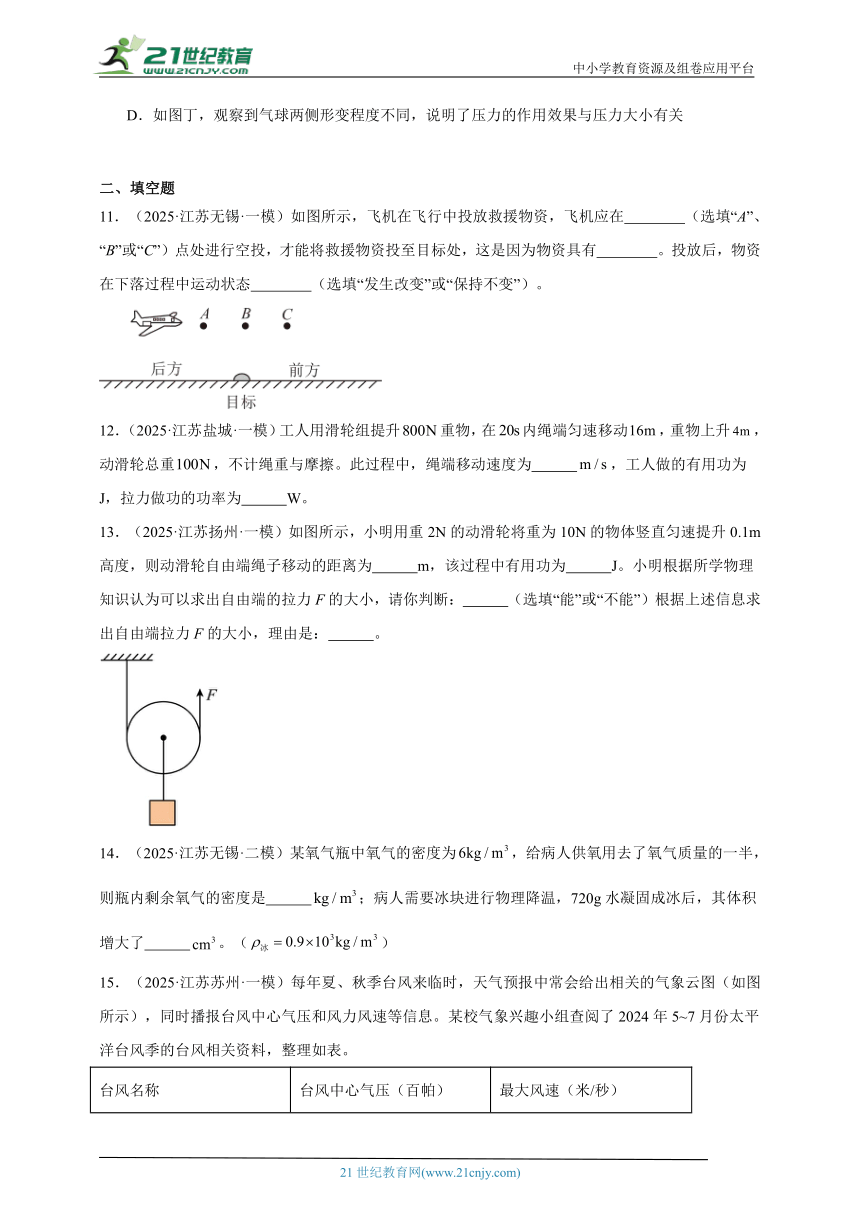

11．（2025·江苏无锡·一模）如图所示，飞机在飞行中投放救援物资，飞机应在 （选填“A”、“B”或“C”）点处进行空投，才能将救援物资投至目标处，这是因为物资具有 。投放后，物资在下落过程中运动状态 （选填“发生改变”或“保持不变”）。
12．（2025·江苏盐城·一模）工人用滑轮组提升重物，在内绳端匀速移动，重物上升，动滑轮总重，不计绳重与摩擦。此过程中，绳端移动速度为 ，工人做的有用功为 J，拉力做功的功率为 W。
13．（2025·江苏扬州·一模）如图所示，小明用重2N的动滑轮将重为10N的物体竖直匀速提升0.1m高度，则动滑轮自由端绳子移动的距离为 m，该过程中有用功为 J。小明根据所学物理知识认为可以求出自由端的拉力F的大小，请你判断： （选填“能”或“不能”）根据上述信息求出自由端拉力F的大小，理由是： 。
14．（2025·江苏无锡·二模）某氧气瓶中氧气的密度为，给病人供氧用去了氧气质量的一半，则瓶内剩余氧气的密度是 ；病人需要冰块进行物理降温，720g水凝固成冰后，其体积增大了 。（）

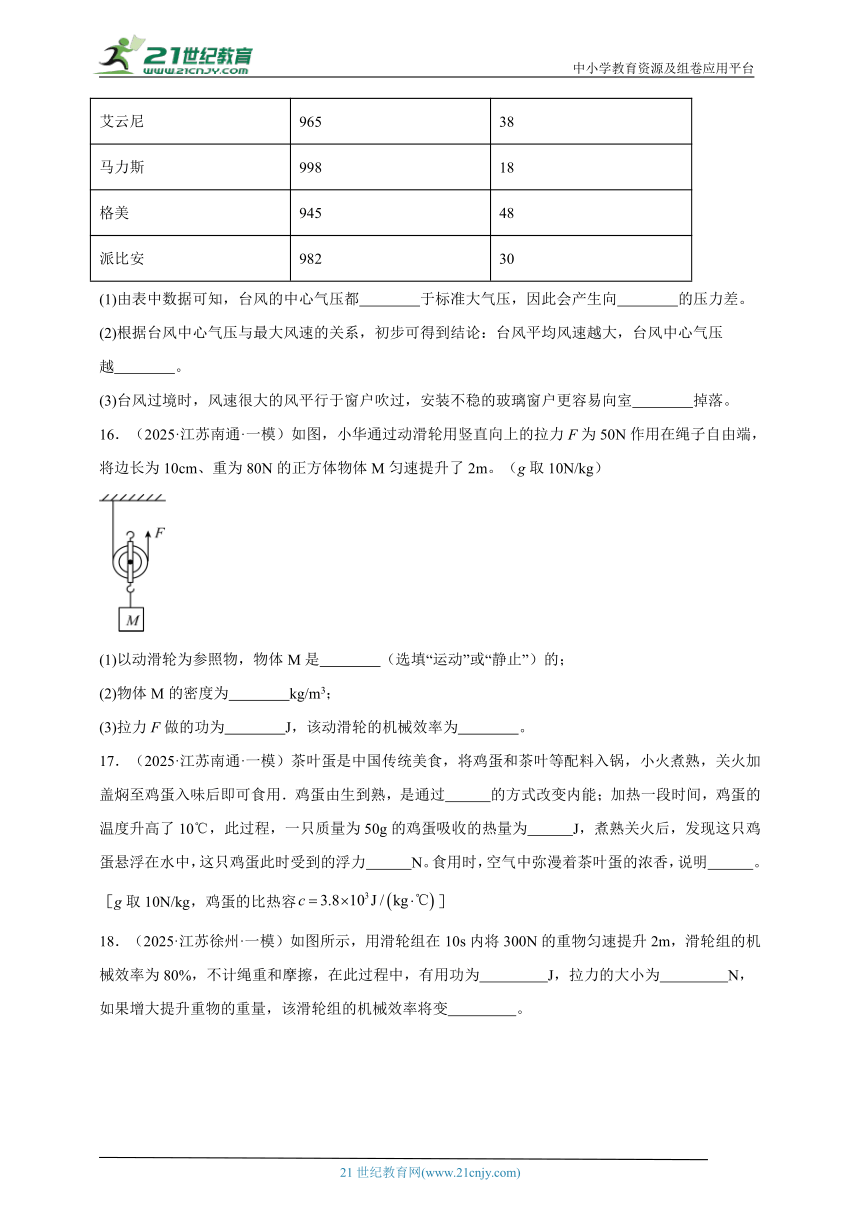

15．（2025·江苏苏州·一模）每年夏、秋季台风来临时，天气预报中常会给出相关的气象云图（如图所示），同时播报台风中心气压和风力风速等信息。某校气象兴趣小组查阅了2024年5~7月份太平洋台风季的台风相关资料，整理如表。
台风名称 台风中心气压（百帕） 最大风速（米/秒）
艾云尼 965 38
马力斯 998 18
格美 945 48
派比安 982 30
(1)由表中数据可知，台风的中心气压都 于标准大气压，因此会产生向 的压力差。
(2)根据台风中心气压与最大风速的关系，初步可得到结论：台风平均风速越大，台风中心气压越 。
(3)台风过境时，风速很大的风平行于窗户吹过，安装不稳的玻璃窗户更容易向室 掉落。
16．（2025·江苏南通·一模）如图，小华通过动滑轮用竖直向上的拉力F为50N作用在绳子自由端，将边长为10cm、重为80N的正方体物体M匀速提升了2m。（g取10N/kg）
(1)以动滑轮为参照物，物体M是 （选填“运动”或“静止”）的；
(2)物体M的密度为 kg/m3；
(3)拉力F做的功为 J，该动滑轮的机械效率为 。
17．（2025·江苏南通·一模）茶叶蛋是中国传统美食，将鸡蛋和茶叶等配料入锅，小火煮熟，关火加盖焖至鸡蛋入味后即可食用．鸡蛋由生到熟，是通过 的方式改变内能；加热一段时间，鸡蛋的温度升高了10℃，此过程，一只质量为50g的鸡蛋吸收的热量为 J，煮熟关火后，发现这只鸡蛋悬浮在水中，这只鸡蛋此时受到的浮力 N。食用时，空气中弥漫着茶叶蛋的浓香，说明 。［g取10N/kg，鸡蛋的比热容］
18．（2025·江苏徐州·一模）如图所示，用滑轮组在10s内将300N的重物匀速提升2m，滑轮组的机械效率为80%，不计绳重和摩擦，在此过程中，有用功为 J，拉力的大小为 N，如果增大提升重物的重量，该滑轮组的机械效率将变 。
三、实验题
19．（2025·江苏南京·一模）在探究“影响滑动摩擦力大小的因素”实验中：
(1)图甲中，将一个木块放在水平长木板上，用弹簧测力计沿水平方向拉动，使其做 运动，根据 知识可知木块所受滑动摩擦力大小等于拉力大小。
(2)图乙中，在木块上放一重物，重复上面的操作。比较甲、乙两图中弹簧测力计的示数，可探究滑动摩擦力大小与 的关系；以下事例中，用到了该探究结论的是 。
A．鞋底的槽纹 B．机器转轴处加润滑油
C．体操运动员在手上涂镁粉 D．自行车刹车时用力捏闸
20．（2025·江苏扬州·一模）在探究压力的作用效果到底与哪些因素有关的实验中，小红利用小桌、海绵和砝码等器材进行了如图所示的实验。
(1)实验中通过观察 来比较压力的作用效果；
(2)选择甲、丙两次实验来验证“压力作用效果与受力面积有关”是否合理？答： ，理由是 ；
(3)若将该小桌和砝码放在木板上，如图丁所示，小红选用丙、丁两图的实验，得出结论：压力一定时，受力面积越小，压力的作用效果越不明显。请你分析造成错误结论的原因是 。
21．（2025·江苏苏州·二模）在“探究影响液体内部压强的因素”的活动中，兴趣小组准备了压强计、水和盐水等实验器材。
(1)对于图甲所示压强计出现的问题，应将压强计金属盒拿出液体，然后___________；
A．将U形管中液体倒出一部分
B．更换U形管中液体
C．检查压强计的气密性
(2)正确处理存在问题之后，将压强计的金属盒放入液体中，如图乙、丙、丁所示，需要观察和记录U形管中 ；
(3)为了探究液体内部压强与液体密度的关系，应该比较 两图所示的实验；
(4)小明利用矿泉水瓶装满水，继续探究，如图戊①所示，将瓶盖拧紧，他只将孔堵住，水从孔也不能流出，因为水受到了大气压的作用。当他拧开瓶盖，放开两小孔，在瓶底部水平放置接水盘，发现水的落点为图戊②所示的B、C，于是他将接水盘向下平移至处，使，水的落点为、。为了比较两小孔处液体压强大小，应比较与 的距离。
22．（2025·江苏无锡·一模）学完阿基米德原理之后，小宜和小兴用如图所示的实验装置做了一个课外实验。他们将溢水杯放在电子秤上，向溢水杯中加水后（如图甲所示），然后他们将物体缓慢下降，当物体的部分体积浸在水中时（如图乙所示），剪断系在物体上的细线，将物体缓慢沉入到水底后（如图丙所示）（g取10N/kg）
测力计A/N 测力计B/N 电子秤/g
第一次 1.00 0.02 500.00
第二次 0.60 0.22 520.00
第三次 0 540.00
(1)观察乙、丙两图可知物体在 图中所受浮力更大；图乙中物体受到的浮力为 N；
(2)在整理数据时，小宜和小兴发现第三次实验中测力计B的示数记录不同，小宜记的是0.62N，小兴记的是0.42N，他们讨论推理后认为有一个数据是正确的，请判断 的记录是正确的。小桶里的水重 （＞/＝/＜）物体所受的浮力，原因是 。
四、计算题
23．（2024·江苏南京·一模）近年来我国的新能源汽车发展迅速。某新能源混动汽车如图所示，总质量为2t。
(1)该车在平直公路上以50km/h的速度匀速行驶了 200km，求行驶时间；
(2)该车静止在水平地面上时与地面的总接触面积为800cm2，求它对地面的压强。
24．（2021·江苏常州·二模）如图所示每个滑轮重60N用此滑轮组匀速提升重480N的货物，使货物以0.3m/s的速度匀速上升，拉力的功率是180W。求：
(1)提升物体10秒，拉力F做功；
(2)拉力F；
(3)滑轮组的机械效率η。
25．（2021·江苏常州·二模）如图所示是某医院的导诊机器人“小医”，它可以提供防疫科普、疾病分诊、问路指路等服务。“小医”的各项技术参数列表如下，根据表中参数，解答下列问题。
质量 35kg 身高 1.5m
体积 15000cm3 电动机额定电压 48V
最大牵引力 200N 最大时速 3.6km/h
(1)“小医”在水平地面沿直线匀速行驶了36m，受到的阻力为150N，求牵引力所做的功；
(2)“小医”行驶到粗糙程度不同的路面时，会自动调整电动机的工作电流，从而调整电动机的输出功率。“小医”以最大时速匀速通过一段铺有地毯的水平地面时，电动机工作电流达到最大为5A，“小医”可能达到的最大工作效率为多大？
26．（2024·江苏宿迁·二模）某物理兴趣小组设计了一个压力报警装置，工作原理如图所示。ABO为一水平杠杆，OA长120cm，O为支点，AB∶OB=4∶1；已知报警器R0的阻值恒为10Ω，压力传感器R固定放置，R的阻值随所受压力F变化的关系如表所示。闭合开关S，水平踏板空载时，电压表的示数为2V；当水平踏板所受压力增大，电压表示数达到5V时，报警器R0开始发出报警信号。踏板、压杆和杠杆的质量均忽略不计。求：
F/N 0 5 10 15 20 25 30 ......
R/Ω 35 28 22 18 14 12 8 .....
(1)电源电压为多少？
(2)当报警器开始报警时，踏板设定的最大压力值为多少？
(3)若将报警器设定为水平踏板上承受25N压力时发出报警信号，应将电源电压调为多少伏？此时电路总功率是多大？
《力学综合练习卷（三）-2025年中考物理二轮复习（江苏地区）》参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 B B B D D C B A B A
1．B
【详解】A．人体正常体温在37℃左右，变化幅度很小，故A不符合题意；
B．中学生的重力在500N左右，游泳时，漂浮在水面，所受的浮力等于重力，约为500N，故B符合题意；
C．中学生的质量大约为50kg，人的密度约为1.0×103kg/m3，体积大约为
故C不符合题意；
D．正常情况下，人的脉搏跳动一次的时间接近1s，故D不符合题意。
故选B。
2．B
【详解】A．由图可知，物块在第一个杯中处于漂浮状态，；物块在第二个杯中处于悬浮状态，；所以两物块排开液体的体积不相等，故A不符合题意；
B．物块在两杯中分别处于漂浮和悬浮状态，浮力等于自身重力，因此两个相同的物块在液体中静止时受到的浮力相等，即它们排开液体的质量相等，故B符合题意；
C．物块在第一个杯中处于漂浮状态，；物块在第二个杯中处于悬浮状态，，所以，两杯中液面相平，根据可知，两个烧杯底受到液体的压强不相等，故C不符合题意；
D．由图知，第一杯液体的体积大于第二杯液体的体积，且第一杯液体的密度大于第二杯液体的密度，根据知，第一杯液体的质量大于第二杯液体的质量，又因为两物块的质量和两烧杯的质量都相同，根据知，第一烧杯对桌面的压力大于第二烧杯对桌面的压力，根据知，第一烧杯对桌面的压强大于第一烧杯对桌面的压强，故D不符合题意。
故选B。
3．B
【详解】A．飞船向空间站靠近时，飞船相对空间站有位置变化，是运动的，故A错误；
B．飞船短暂停留期间，飞船相对于空间站没有位置变化是静止的，但相对地球有位置变化，是运动的，故B正确；
C．飞船停靠空间站后，飞船相对空间站没有位置变化，是静止的，故C错误；
D．飞船停靠空间站后，飞船相对地球有位置变化，是运动的，故D错误。
故选B。
4．D
【详解】A．面团受到力的作用，被压成面皮，面团发生了形变，说明力可以改变物体的形状。故A错误；
B．吸盘能吸在墙壁上，是由于受到大气压的作用，故B错误；
C．床单上的灰尘被抖掉，是因为床单受到力的作用，运动状态发生改变，而灰尘由于惯性，要保持原来的运动状态不变，惯性不是力，不能说受到惯性的作用，故C错误；
D．吃饺子时，用筷子夹起饺子，饺子在力的作用上移动了距离，筷子对饺子做了功，故D正确。
故选D。
5．D
【详解】A．基座所受压力的施力物体是雕像；雕像的重力的施力物体是地球，压力不是重力，故A错误；
BCD．压力是因为雕像和基座相互挤压后，雕像发生了弹性形变，要恢复原状而产生的力，故BC错误，D正确。
故选D。
6．C
【详解】A．秤纽与秤杆的连接点是秤杆绕着转动的点，是支点，故A错误；
B．根据杠杆的平衡条件，可以知道与杠杆自重无关，与杆的粗细无关，故B错误；
C．若更换质量更大的秤砣，根据杠杆平衡条件，阻力与阻力臂不变，动力变大，则动力臂变小，因此定盘星将靠近秤纽，故C正确；
D．使用已磨损的秤砣测量时，即变小，、不变，根据杠杆平衡条件，所以变大，则测量值比真实值偏大，故D错误。
故选C。
7．B
【详解】A．助跑时，运动员在地面上运动，位置不断变化，因此相对于地面是运动的，故A错误；
B．撑杆被压弯，说明施加的力使其发生了形变（弹性形变），故B正确；
C．鞋底花纹的主要作用是增大接触面粗糙度，从而增大摩擦力，防止打滑，故C错误；
D．松手后，运动员由于惯性（物体保持原有运动状态的性质）会继续向上运动。但惯性是物体的一种属性，不是力，因此不能说“受到惯性的作用”。故D错误。
故选B。
8．A
【详解】照片切刀使用过程中，动力臂大于阻力臂，属于省力杠杆。
A．独轮车使用过程中，动力臂大于阻力臂，属于省力杠杆，故A符合题意；
B．船桨使用过程中，动力臂小于阻力臂，属于费力杠杆，故B不符合题意；
C．笤帚使用过程中，动力臂小于阻力臂，属于费力杠杆，故C不符合题意；
D．托盘天平使用过程中，动力臂等于阻力臂，属于等臂杠杆，故D不符合题意。
故选A。
9．B
【详解】A．水平面上的物体对支持面的压力等于物体重力，甲物体对桌面的压力等于甲物体的重力，乙物体对桌面的压力等于乙物体的重力，因为，故甲物体对桌面的压力大于乙物体对桌面的压力，故A错误；
B．甲、乙两个物体分别在水平拉力作用下做匀速直线运动，水平方向受力平衡，受到的摩擦力与拉力是一对平衡力，大小相等，方向相反。甲物体受到的拉力为5N，则甲物体受到的摩擦力为5N；乙物体受到的拉力为10N，则乙物体受到的摩擦力为10N，则甲物体受到的摩擦力小于乙物体受到的摩擦力，故B正确；
C．物体对接触面的压力越大，接触面粗糙程度越大，物体受到的滑动摩擦力越大。因为甲、乙两物体在同一水平桌面上，甲、乙分别对桌面的压力均等于自身的重力，由于，则甲对桌面的压力大于乙对桌面的压力，甲物体受到的摩擦力小于乙物体受到的摩擦力，所以乙物体的表面更粗糙，故C错误；
D．滑动摩擦力大小跟压力大小和接触面粗糙程度有关，跟接触面积大小、拉力大小、运动速度无关，由已知条件无法比较甲、乙速度大小关系，故D错误。
故选B。
10．A
【详解】A．毛皮摩擦气球会使气球带电，同种电荷相互排斥，异种电荷相互吸引。如果两气球靠近时相互排斥，说明它们带有同种电荷，故A正确；
B．如图乙，松开夹子气球会向右运动，说明力是改变物体运动状态的原因，故B错误；
C．流体压强是流速越大，压强越小；用吸管对B处沿垂直于纸面方向吹气，B处空气流速快，压强小，小于大气压，在气压差的作用下，两气球会靠拢，故C错误；
D．由力的作用相互性可知，气球两侧的压力相等。左侧的受力面积大，形变程度小；右侧的受力面积小，形变程度大，说明压力的作用效果与受力面积有关，故D错误。
故选A。
11． A 惯性 发生改变
【详解】[1][2]由于物资具有惯性，要保持原来的运动状态不变，物资离开飞机后水平方向上要保持原来的速度不变，故若想将救援物资投至目标处，应在目标的前方即A处投放。
[3]投放后，物资在下落过程中运动的速度和方向始终在改变，故物资在下落过程中运动状态发生改变。
12． 0.8 3200 180
【详解】[1]绳端移动速度为
[2]工人做的有用功为
[3]绳子段数为
因为不计绳重与摩擦，所以绳端拉力为
拉力做功的功率为
13． 0.2 1 不能 绳有自重、绳与滑轮间存在摩擦（答出一点即可）
【详解】[1]小明用重2N的动滑轮将重为10N的物体竖直匀速提升0.1m高度，则动滑轮自由端绳子移动的距离为
[2]该过程中有用功为
[3][4]由于绳有自重、绳与滑轮间存在摩擦，靠题干给的已知条件不能求出自由端拉力F的大小。
14． 3 80
【详解】[1]一瓶氧气的密度为6kg/m3，给人供氧用去了一半，质量减半，而体积保持不变， 根据可得，氧气的密度变为原来的一半，故瓶内剩余氧气的密度为3kg/m3。
[2]水的质量为m=7200g=0.72kg
水的体积
水结冰后质量不变，冰的体积
水结成冰，体积增大了
15．(1) 低 内
(2)低
(3)外
【详解】（1）[1][2]一标准大气压约105帕，由表中数据可知，台风的中心气压都小于标准大气压的值，外部气压大，内部气压小，产生了一个向内的压强差。
（2）观察表格数据，格美台风最大风速48米 / 秒，中心气压945百帕；马力斯台风最大风速18米 / 秒，中心气压998百帕。可见台风平均风速越大，台风中心气压越低。
（3）根据流体压强与流速的关系，流速越大的位置，压强越小。台风过境时，风速很大的风平行于窗户吹过，窗外空气流速大、压强小，窗内空气流速小、压强大，在内外压强差的作用下，安装不稳的玻璃窗户更容易向室外掉落。
16．(1)静止
(2)8×103
(3) 200 80%
【详解】（1）以动滑轮为参照物，物体M与动滑轮没有位置变化，是静止的。
（2）物体M的体积
物体M的质量
物体M的密度
（3）[1]由图可知，动滑轮由2段绳子承担，即n=2，则绳子自由端移动的距离
拉力F做的功
[2]滑轮组所做的有用功
该动滑轮的机械效率
17． 热传递 0.5 分子在运动
【详解】[1]鸡蛋吸收热量，温度升高，内能增加，这是通过热传递的方式改变其内能的。
[2]由知道，鸡蛋吸收的热量
[3]由浮沉条件知道，鸡蛋悬浮时，受到的浮力与重力相等，即
[4]空气中弥漫着茶叶蛋的浓香，这是扩散现象，说明了分子在不停地做无规则运动。
18． 600 125 大
【详解】[1]滑轮组做的有用功
[2]滑轮组做的总功
由图可知，动滑轮承担物重的绳子段数n=3，则拉力移动的距离
拉力的大小
[3]不计绳重和摩擦，由滑轮组的机械效率可知，在动滑轮重力不变时，增大提升重物的重力，该滑轮组的机械效率将变大。
19．(1) 匀速直线 二力平衡
(2) 压力大小 D
【详解】（1）[1][2]本实验中摩擦力的测量是间接测量的，必须在水平方向上匀速直线拉动木块才能测出摩擦力的大小，根据二力平衡的知识可知，弹簧测力计水平方向匀速拉动木块时，弹簧测力计示数与摩擦力的大小相等。
（2）[1][2]由图甲、乙可知，粗糙程度不变，压力改变，所以探究的是滑动摩擦力大小与压力大小的关系。以下事例中：
A．运动鞋底部有凹凸不平的槽纹，是在压力一定时，通过增大接触面的粗糙程度来增大有益摩擦力，故A不符合题意；
B．加润滑油，是通过使接触面脱离来减小摩擦力，故B不符合题意；
C．体操运动员在手上涂镁粉，增大接触面粗糙程度增大摩擦，故C不符合题意；
D．骑自行车刹车时用力捏闸，在接触面粗糙程度一定时，通过增大压力来增大摩擦力，故D符合题意。
故选D。
20．(1)海绵的凹陷程度
(2) 不合理 没有控制压力相同
(3)受压面的材料不同
【详解】（1）压力的作用效果是使物体发生形变，在这个实验中，海绵是容易发生形变的物体，通过观察海绵的凹陷程度可以直观地比较压力作用效果的不同。凹陷程度越大，说明压力的作用效果越明显。这里用到了转换法。
（2）[1][2]在探究 “压力作用效果与受力面积有关” 时，需要控制压力大小这一变量保持不变，只改变受力面积。而甲、丙两次实验中，压力大小不同（甲图中小桌和砝码的总重力小于丙图），受力面积也不同，存在两个变量，所以不能得出压力作用效果与受力面积有关的结论。
（3）木板的材质较硬，在受到压力时形变程度很小，难以通过观察木板的形变来准确判断压力的作用效果。而海绵质地柔软，在压力作用下容易产生明显的凹陷，能很好地反映出压力作用效果与压力大小、受力面积之间的关系。在丙、丁两图中，虽然控制了压力相同、受力面积不同，但由于木板不能明显呈现压力作用效果，所以得出了错误的结论。
21．(1)C
(2)液面的高度差
(3)丙、丁
(4)DF
【详解】（1）图甲中橡皮膜受到水的压强，但U形管两侧液面高度相同，可能装置漏气，接下来应该检查压强计的气密性，故C符合题意，AB不符合题意。
故选C。
（2）本实验利用转换法，通过U形管液面的高度差比较液体压强的大小，所以如图乙、丙、丁所示，将压强计的金属盒放入液体中不同深度，需要观察和记录U形管中液面的高度差。
（3）为了探究液体内部压强与液体密度的关系，需控制金属盒在不同液体中的深度相同，应该比较丙、丁两图所示的实验。
（4）为了比较两小孔处液体压强大小，需比较水下落高度相同的情况下的落地点距离小孔的水平距离。M孔距离接水盘原位置的高度为MA，N孔距离接水盘向下平移后的位置的高度为ND，由于MA=ND，所以为了比较两小孔处液体压强大小，应比较AC与DF的距离。
22．(1) 丙 0.4
(2) 小宜 ＜ 物体沉入水底，且有更多的水溢出
【详解】（1）[1]由公式可知，在水的密度一定时，丙图中物体的V排更大，则物体受到的浮力更大。
[2]在实验步骤乙中物体所受浮力为
（2）[1][2][3]由甲图和第一次实验数据可知，，；第三次实验中，剪断系在物体上的细线将物体缓慢沉入水底，电子秤托盘受到的压力增加量：
因为在第三次实验中，物体沉入水底，且有更多的水溢出，则与第一次实验相比，小桶里的水重小于物体所受的浮力，小桶里的水重电子秤托盘受到的压力增加量还可以表示为
则此次实验中溢出水的重力
所以第三次实验中弹簧测力计B的示数为
故小宜的记录是正确的，原因是物体沉入水底。
23．(1)4h
(2)2.5×105Pa
【详解】（1）根据可得，行驶时间为
（2）该车静止在水平地面上时，对地面的压力为
根据可得，该车对地面的压强为
24．(1)1800J
(2)200N
(3)80%
【详解】（1）提升物体10秒，拉力F做功
（2）由图可知，滑轮组的动滑轮绕3段绳，拉力移动的距离
拉力的大小
（3）滑轮组的机械效率
25．(1)5400J
(2)83.3%
【详解】（1）“小医”在水平地面沿直线匀速行驶，处于平衡状态，由二力平衡条件可知，“小医”受到的牵引力
牵引力所做的功
（2）电动机工作电流达到最大为5A，电动机的输出功率
“小医”在最大牵引力下运动功率
“小医”可能达到的最大工作效率
26．(1)9V
(2)150N
(3)19V；9.5W
【详解】（1）闭合开关S，水平踏板空载时，R受到的压力为0，由表可知，R=35Ω；电压表的示数为2V，电路电流为
电源电压为
（2）电压表示数达到5V时，报警器R0开始发出报警信号，此时电路电流为
电路总电阻为
则R连入电路的电阻为
由表可知，此时压力传感器受到的压力为30N。已知
AB∶OB=4∶1
则
OA∶OB=5∶1
根据杠杆的平衡条件可得
则踏板设定的最大压力值为
（3）水平踏板上承受25N压力时，根据杠杆的平衡条件可得
则压力传感器受到的压力
由表可知，R的阻值为28Ω。则电源电压为
此时电路总功率是
