电磁学综合练习卷（二）-2025年中考物理二轮复习（江苏地区）
一、单选题
1．（2025·江苏泰州·一模）下列估测中符合实际情况的是（　　）
A．成年人步行的速度约5m/s
B．家用空调的电功率约100W
C．对人体安全的电压约为36V
D．将两个鸡蛋托起1m做功约1J
2．（2024·江苏无锡·二模）《论衡》中记录了“顿牟掇芥”现象。意思是经过摩擦的琥珀或玳瑁的甲壳（顿牟）能吸引（掇）芥菜子、干草等微小屑末（芥）。这一记述说明（　　）
A．自然界存在正、负两种电荷
B．摩擦起电的实质是创造了电荷
C．摩擦后的琥珀与芥菜子、干草等微小屑末带上了同种电荷
D．带电体能吸引轻小物体
3．（2025·江苏无锡·二模）小明设计了一种晚上自动给花草浇水电路，要求浇花器仅在土壤过于干燥的夜间才开始工作，对花草进行浇水。光控开关在天黑时闭合，湿敏开关在土壤过于干燥时闭合，下列电路能满足上述条件的是（　　）
A． B．
C． D．
4．（2025·江苏泰州·一模）关于材料、能源和信息，下列说法正确的是（　　）
A．超导材料既可用于制作电动机的线圈，又可用于制作电炉的电阻丝
B．太阳是人类的“能源之母”，地球上的能源都直接或间接来自太阳
C．作为信息存储介质，竹简、纸、录音磁带、光盘的容量密度依次增大

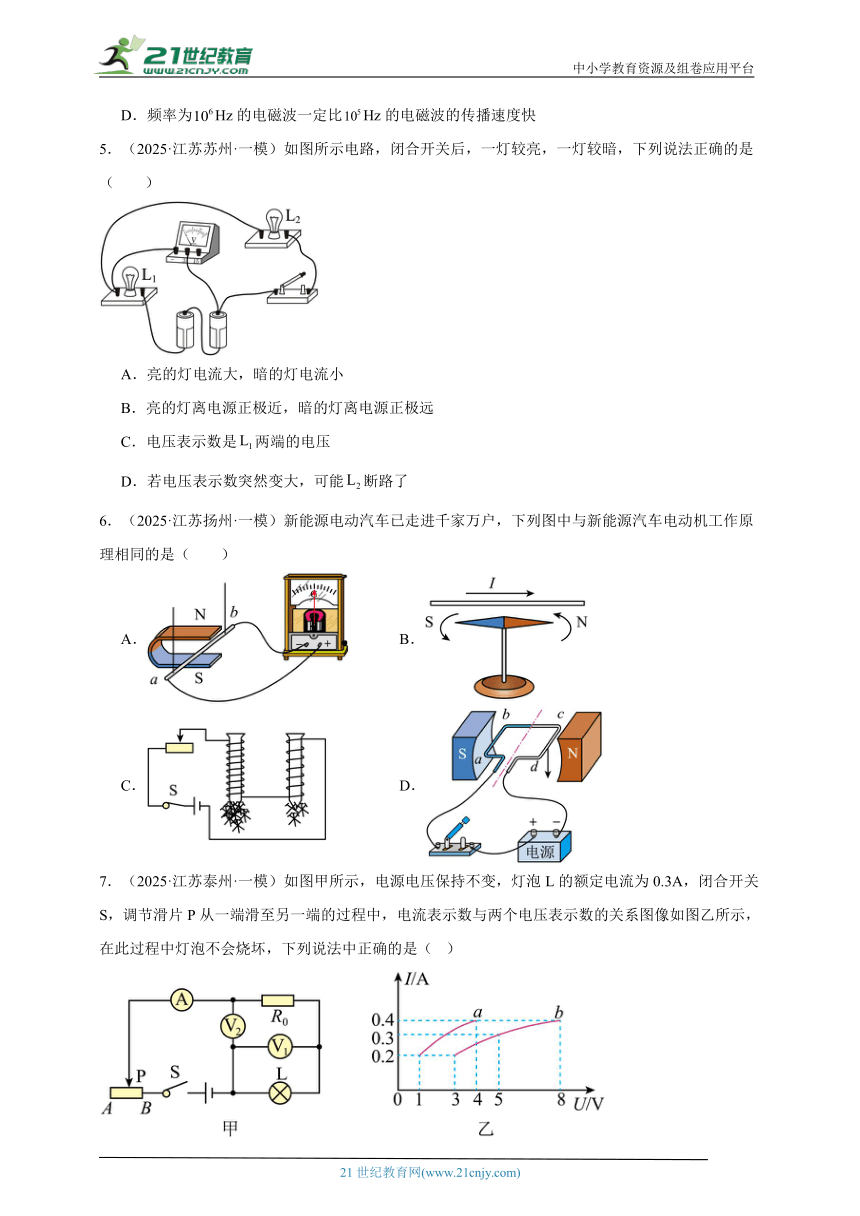

D．频率为Hz的电磁波一定比Hz的电磁波的传播速度快
5．（2025·江苏苏州·一模）如图所示电路，闭合开关后，一灯较亮，一灯较暗，下列说法正确的是（　　）
A．亮的灯电流大，暗的灯电流小
B．亮的灯离电源正极近，暗的灯离电源正极远
C．电压表示数是两端的电压
D．若电压表示数突然变大，可能断路了
6．（2025·江苏扬州·一模）新能源电动汽车已走进千家万户，下列图中与新能源汽车电动机工作原理相同的是（　　）
A． B．
C． D．
7．（2025·江苏泰州·一模）如图甲所示，电源电压保持不变，灯泡L的额定电流为0.3A，闭合开关S，调节滑片P从一端滑至另一端的过程中，电流表示数与两个电压表示数的关系图像如图乙所示，在此过程中灯泡不会烧坏，下列说法中正确的是（ ）

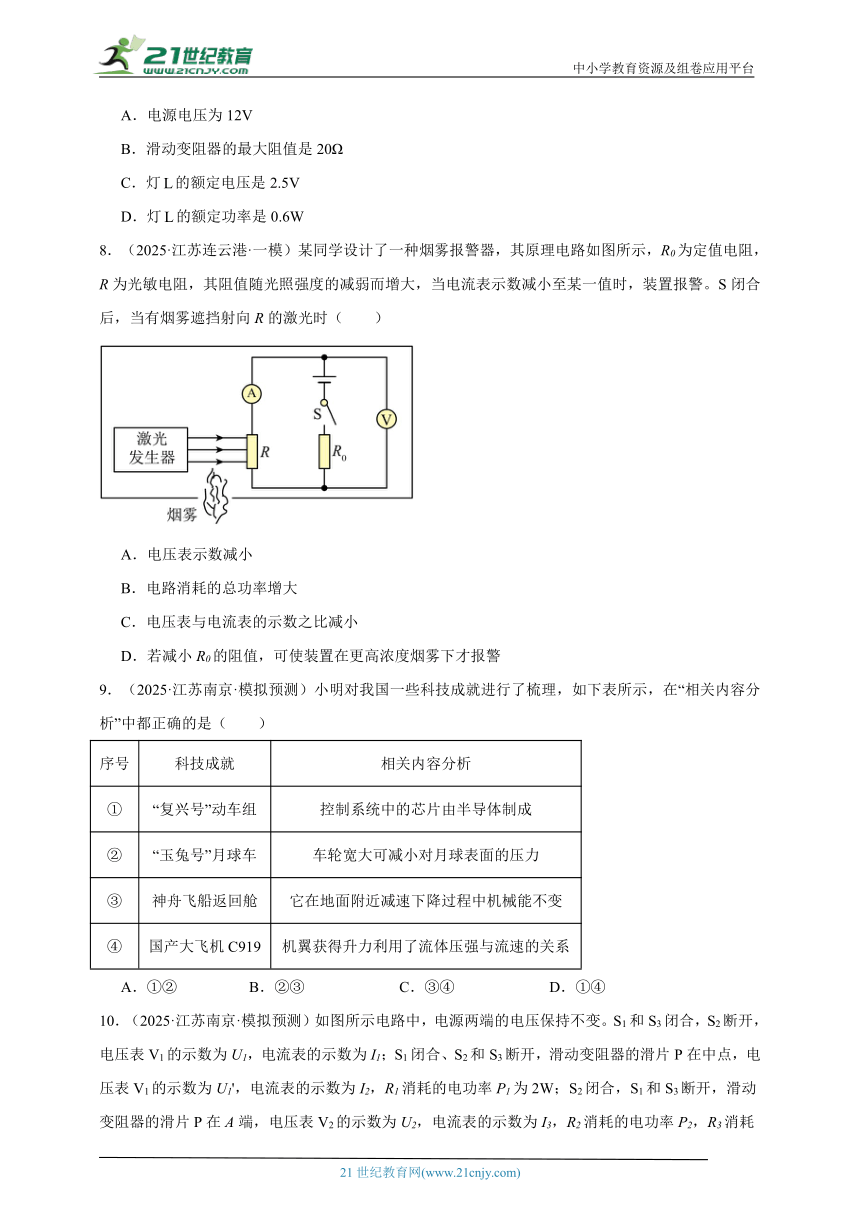

A．电源电压为12V
B．滑动变阻器的最大阻值是20Ω
C．灯的额定电压是2.5V
D．灯的额定功率是0.6W
8．（2025·江苏连云港·一模）某同学设计了一种烟雾报警器，其原理电路如图所示，R0为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增大，当电流表示数减小至某一值时，装置报警。S闭合后，当有烟雾遮挡射向R的激光时（　　）
A．电压表示数减小
B．电路消耗的总功率增大
C．电压表与电流表的示数之比减小
D．若减小R0的阻值，可使装置在更高浓度烟雾下才报警
9．（2025·江苏南京·模拟预测）小明对我国一些科技成就进行了梳理，如下表所示，在“相关内容分析”中都正确的是（　　）
序号 科技成就 相关内容分析
① “复兴号”动车组 控制系统中的芯片由半导体制成
② “玉兔号”月球车 车轮宽大可减小对月球表面的压力
③ 神舟飞船返回舱 它在地面附近减速下降过程中机械能不变
④ 国产大飞机C919 机翼获得升力利用了流体压强与流速的关系
A．①② B．②③ C．③④ D．①④

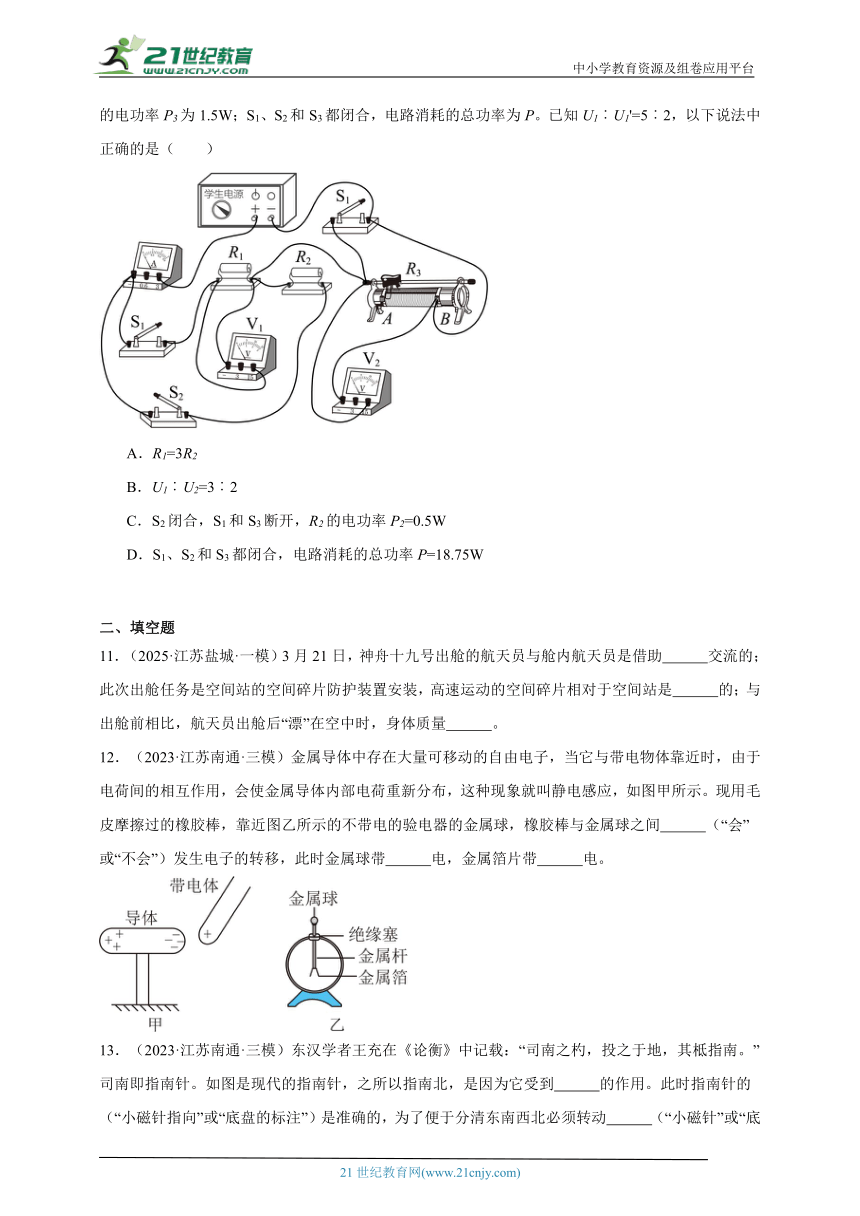

10．（2025·江苏南京·模拟预测）如图所示电路中，电源两端的电压保持不变。S1和S3闭合，S2断开，电压表V1的示数为U1，电流表的示数为I1；S1闭合、S2和S3断开，滑动变阻器的滑片P在中点，电压表V1的示数为U1'，电流表的示数为I2，R1消耗的电功率P1为2W；S2闭合，S1和S3断开，滑动变阻器的滑片P在A端，电压表V2的示数为U2，电流表的示数为I3，R2消耗的电功率P2，R3消耗的电功率P3为1.5W；S1、S2和S3都闭合，电路消耗的总功率为P。已知U1︰U1'=5︰2，以下说法中正确的是（　　）
A．R1=3R2
B．U1︰U2=3︰2
C．S2闭合，S1和S3断开，R2的电功率P2=0.5W
D．S1、S2和S3都闭合，电路消耗的总功率P=18.75W
二、填空题
11．（2025·江苏盐城·一模）3月21日，神舟十九号出舱的航天员与舱内航天员是借助 交流的；此次出舱任务是空间站的空间碎片防护装置安装，高速运动的空间碎片相对于空间站是 的；与出舱前相比，航天员出舱后“漂”在空中时，身体质量 。
12．（2023·江苏南通·三模）金属导体中存在大量可移动的自由电子，当它与带电物体靠近时，由于电荷间的相互作用，会使金属导体内部电荷重新分布，这种现象就叫静电感应，如图甲所示。现用毛皮摩擦过的橡胶棒，靠近图乙所示的不带电的验电器的金属球，橡胶棒与金属球之间 （“会”或“不会”）发生电子的转移，此时金属球带 电，金属箔片带 电。
13．（2023·江苏南通·三模）东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南。”司南即指南针。如图是现代的指南针，之所以指南北，是因为它受到 的作用。此时指南针的 （“小磁针指向”或“底盘的标注”）是准确的，为了便于分清东南西北必须转动 （“小磁针”或“底盘”）。最终使小磁针的南极偏S的 （“左”“右”）侧，指南针所指的南北方向与地理的南北方向略有偏离，世界上最早记录这一现象的人是我国宋代学者 。
14．（2025·江苏常州·模拟预测）有一种电源被称作“恒流源”，它能够对外提供大小不变的电流，现有一恒流源，它对外提供大小为3A的电流，用它给一个标有“6V 2A”的灯泡供电，要使灯泡正常发光，需要给灯泡 联一个阻值为 Ω的电阻，这里电路消耗的总功率为 W。
15．（2025·江苏常州·模拟预测）在一块有机玻璃板上，安装一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后铁屑的分布如图所示。如果小磁针黑色端是N极，则通电螺线管的右端是 （N/S）极。实验中 （能/不能）用铝屑代替铁屑显示磁场分布。
16．（2025·江苏宿迁·一模）如图所示， 是超市常用的塑料袋封口夹电路原理图， 该封口夹是利用电流的 效应工作的； 当开关S1闭合、S2断开时是 温挡；当开关S1、S2都闭合时是 温挡（选填“低”或“高）。
17．（2025·江苏宿迁·一模）实验小组用如图所示的电能表来测量某用电器的功率。 实验时他们将其余所有用电器关闭， 数出电能表转盘在10min内转了600圈。则该用电器在10min内消耗的电能是 ，它的实际功率是 W，该用电器可能为 （选填“电水壶”“电视机”或“电风扇”）
18．（2024·江苏苏州·二模）某展览厅（如图甲）为保护展品，设置了调光天窗，当外界光照较强时，能启动电动卷帘适时调整进光量；当外界光照较弱时，能自动启动节能灯给予补光。调光天窗的电路原理如图乙所示：R0为定值电阻；R为光敏电阻，其电阻值R随光照强度E的变化如图丙所示（E越大表示光照越强，其国际单位为cd）；P为电磁铁，其线圈电阻RP为20Ω，当电流达到0.04A时能吸合衔铁.已知电源电压U1＝12V，U2＝220V，则：
(1)开关S闭合时，电磁铁P的上端为 极（选填“N”或“S”）。
(2)当外界光照强度达到1cd时，电动卷帘开始工作，R0的阻值为 Ω；为了环保节能要在环境光线更弱时才启动节能灯照明，则应换用阻值较 （选填“大”或“小”）的R0。
三、实验题
19．（2024·江苏镇江·一模）某小灯泡的额定电流为0.3A，图1是测量该灯泡额定功率的实验电路。
(1)请用笔画线代替导线，将电路连接完整，使此时滑动变阻器接入电路阻值最大 。图中电源A端为电源的 极；
(2)闭合开关前检查电路，发现电流表如图2所示，接下来应该进行的操作是 ；
(3)闭合开关，调节滑片使电流表示数为0.3A，此时电压表示数如图3 所示，则该灯泡的额定功率为 W。
(4)完成实验后，断开开关，首先拆除 两端导线，然后整理器材；
(5)用图4所示电路来测量另一只额定电压为4V的小灯泡的额定功率。已知电源电压恒为 6V，定值电阻R0的阻值为 5Ω。
①只闭合开关 S、S1，移动滑片，使电流表示数为 A，小灯泡正常发光；
②只闭合开关 S、S2，使滑片 （选填“向左移”、“保持不动”或“向右移”），读出电流表的示数为0.15A；
③小灯泡的额定电功率 P额= W。
20．（2024·江苏泰州·一模）小明设计如图甲所示的电路探究“电流与电压和电阻的关系”，电源电压9V保持不变。
(1)连接电路时，开关S应 。
(2)在探究电流与电压的关系时，保持R的阻值不变，测出电流表和电压表的示数如表1所示，分析可得当导体电阻一定时，通过导体的电流与导体两端的电压成 比。
(3)在探究电流与电阻的关系时，先后4次改变R的电阻值，并测得相应的电流值，记录数据如表2所示。
①分析数据发现电流与电阻不成反比，原因是 。
②正确操作后重新实验，收集数据并绘出导体R的电流与电阻的图像，如图乙所示。由图可知，在电压一定时，导体中的电流与电阻成 比，当R的阻值为25Ω时对应的电流值应为 A。
③在②正确操作时，记录每次实验的电流值和对应电阻箱的阻值，并在图乙坐标系中描点绘出曲线B。如将曲线B平移， （选填“能”或“不能”）与曲线A重合。
21．（2024·江苏徐州·三模）探究“电流与电阻的关系”时，实验器材有：三节新的干电池、电流表、电压表、滑动变阻器（20Ω 2A）、定值电阻5个（5Ω、10Ω、15Ω、20Ω、50Ω），开关一只，导线若干。
(1)用笔画线代替导线将甲图连接完整，（要求：当P向右滑动时，电压表示数变大）
(2)闭合开关，移动变阻器的滑片P，电压表示数为4.5V，电流表始终为0，则电路故障可能是 ；
(3)实验过程中，当定值电阻由5Ω更换为10Ω后，应调节滑动变阻器的滑片P，同时观察 示数，直至与电阻5Ω时保持一致，并记录此时的实验数据；
(4)小华继续探究，当换接50Ω的定值电阻后发现，无论怎样移动滑片P，都不能使电压表示数达到3V，为了完成这次实验，以下措施可行的是___________
A．调高电源电压 B．将电压表改接到滑动变阻器两端
C．再串联一个10Ω的电阻 D．换用规格为“10Ω 3A”的滑动变阻器
22．（2024·江苏南京·一模）用如下器材：4V和6V两挡可调的恒压电源、R1(10Ω 3A) 和R2(50Ω 2A)两种规格的滑动变阻器、电阻箱R（0~9999Ω）和额定电流为0.2A的小灯泡L，完成下列实验。
(1)“探究电流与电阻关系”的实验中：
①图甲中有一根线连接错误，请在这根线上打“×”，并在图中改正 ；
②改正电路后，闭合开关，发现电流表有示数、电压表无示数，原因可能是 ；
③排除故障后，正确操作并闭合开关，电压表示数为1V，电流表示数为0.1A，将滑片调至合适位置记录数据。改变R接入电路的阻值，重复实验，又测得三组数据，描绘出如图乙所示的图像，记录 点的数据时，滑片的位置最靠近B端，此时滑动变阻器接入电路中的阻值是 Ω；
(2)用6V挡的恒压电源、5Ω的定值电阻 和滑动变阻器 设计了如图丙所示电路，测出了小灯泡L正常发光时的电阻
①正确操作，仅读了两次电压表的示数，其中第二次电压表示数为4V，则RL= ；
②若对图丙进行调整，开关均仅断开、闭合一次，仍能测出RL的是 。
A．将R0换成R1 B．将R0与R2对调位置
C． 将R2换成R1 D．将R0与L对调位置
四、计算题
23．（2023·江苏宿迁·三模）如图甲，电源电压恒定，灯泡L上标有“6V”字样，灯泡L的电流与两端电压的关系如图乙。定值电阻为20Ω，滑动变阻器上标有“50Ω1A”，电流表量程为0~3A。当闭合开关，断开开关、时，灯泡L正常发光。求：
（1）灯泡正常发光时的电阻和电源电压；
（2）当闭合开关，断开开关、时，调节变阻器的滑片P使灯泡消耗的功率为1.2W，滑动变阻器10s内产生的热量；
（3）当开关、、均闭合时，电路允许消耗的最大功率。
24．（2024·江苏南京·模拟预测）简易电吹风简化电路如图所示，其主要技术参数如表，在家庭电路中使用：
（1）若电动机线圈电阻R1为10Ω，吹冷风时40s内电流通过电动机产生的热量是多少？
（2）电热丝R2的电阻值是多少？
额定电压 220V
额定功率 热风时：990W
冷风时：110W
25．（2024·江苏南通·三模）如图，电源电压为12V，灯泡L的规格为“6V 3W”，滑动变阻器R1上标有“20Ω 2A”，R2＝10Ω，电流表量程为0~3A，将开关S闭合，S1、S2断开，调节变阻器使灯泡正常发光。
（1）求灯泡正常发光时的电阻；
（2）求滑动变阻器10s内消耗的电能；
（3）将开关S、S1、S2都闭合，移动滑片P且电路安全，求电路消耗的最大电功率。
26．（2021·江苏镇江·二模）如图所示，是某新能源电动公交车站及路线的设计方案图，与站台连接的轨道有一定的坡度，某运营过程简化为以下三个阶段：
阶段一：在A点启动后先下坡，为节省时间及电能，每次发车时，蓄电池只需要储存80%的电能，下坡时，电动公交车配备的能量回收装置将机械能E1=5×106J转化为电能，储存在蓄电池中，转化效率为30%，到达坡底B点时，正好把公交车的蓄电池充满；
阶段二：从B点处开始以60km/h的速度匀速行驶5min到达C点，此过程的能量是由消耗总电能的85%转化而来；
阶段三：释放总电能的8%用于公交车从C点处上坡进站，最终在顶端D点停下；
（1）求发车时，公交车储存的电能E2；
（2）求匀速行驶时：①公交车所受到的阻力f；②使用的电能相当于完全燃烧多少千克汽油所放出的热量；（汽油的热值q=4.6×107J/kg，结果保留两位小数）
（3）到站后，求需要充入的电能E3。
《电磁学综合练习卷（二）-2025年中考物理二轮复习（江苏地区）》参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 D D A C D D D D D D
1．D
【详解】A．人正常步行的速度约1.1m/s，合4km/h，故A不符合题意；
B．家用空调的工作电流约为5A左右，其功率为
故B不符合题意；
C．经验证明，只有不高于36V的电压对人体才是安全的，故C不符合题意；
D．两个鸡蛋的重力约为1N，举高1m做功约为
故D符合题意。
故选D。
2．D
【详解】A．自然界中有两种电荷：正电荷、负电荷。但在题干中没有体现。故A不符合题意；
BC．摩擦起电的实质的电子的转移。得到电子的物体带负电，失去电子的物体带正电。摩擦后的琥珀与芥菜子、干草等微小屑末带上了异种电荷。故BC不符合题意；
D．带电物体具有吸引轻小物体的性质，经过摩擦的琥珀或玳瑁的甲壳（顿牟）带了电，因此能吸引（掇）芥菜子、干草等微小屑末（芥）。故D符合题意。
故选D。
3．A
【详解】由题知当土壤过于干燥的夜间，浇花器才开始工作，白天，即使土壤干燥，浇花器也不工作，说明两个开关不能独立工作，即两个开关应串联，并且与火线相连，再和浇花器串联，故A符题意，BCD不符合题意。
故选A。
4．C
【详解】A．超导材料的电阻为零，根据焦耳定律知道，不会产生热量。电动机线圈利用超导材料可减少电能损耗，提高效率；而电炉是利用电流热效应工作的，需要电阻产生热量，不能用超导材料制作电炉的电阻丝，故A错误；
B．太阳是人类的“能源之母”，地球上的风能、水能、生物质能等直接或间接来自太阳，但地热能是来自地球内部的能量，核能是通过核反应从原子核释放的能量，与太阳无关，故B错误；
C．竹简存储信息有限，纸相对竹简能记录更多信息，录音磁带通过磁信号存储信息，容量进一步增大，光盘利用激光在盘片上记录和读取信息，容量密度更大，所以竹简、纸、录音磁带、光盘的容量密度依次增大，故C正确；
D．不同频率的电磁波在真空中（或同种介质中）的传播速度是相同的，都等于光速，与频率无关，故D错误。
故选C。
5．D
【详解】AB．闭合开关，两灯串联，串联电路中的电流处处相等，电流相同，灯泡的亮度与位置无关，所以两灯电流一样大，故AB错误；
C．由图可知，电压表测两端电压，故C错误；
D．电压表示数突然变大，说明电压表测量电源的电压了，即电压表与电源之间是接通的，故障可能是灯断路或短路，故D正确。
故选D。
6．D
【详解】电动机的工作原理是通电导体在磁场中受力运动。
A．图中导体在磁场中切割磁感线，电流表的指针发生偏转，产生感应电流，是电磁感应现象，是发电机的原理实验图，故A不符合题意；
B．图中是奥斯特实验，小磁针发生偏转说明通电导体周围有磁场，故B不符合题意；
C．该实验是探究影响电磁铁磁性大小因素的实验，利用了电流的磁效应，故C不符合题意；
D．图中闭合开关，线圈中有电流通过，线圈会发生转动，说明通电导体在磁场中受到力的作用，是电动机的原理图，故D符合题意。
故选D。
7．D
【详解】闭合开关S，滑动变阻器、灯泡、定值电阻串联接入电路，电压表V1测量L的电压，电压表V2测量R0和L的总电压，电流表测通过电路的电流。
A．滑动变阻器的滑片P在B端时，滑动变阻器接入电路阻值为0，此时R0和灯泡L串联接入电路。根据欧姆定律可知此时电路中电流最大，根据乙图可知此时通过电路的电流为0.4A，电压表V1测量L的电压，示数为4V，电压表V2测量R0和L的总电压，示数为8V，所以电源电压为8V，故A错误；
B．由图乙可知，当滑片P在B端时，滑动变阻器接入电路阻值为0时，定值电阻的阻值为
当滑片P在A端时，滑动变阻器接入电阻最大，电路中电流最小，由图乙知，最小电流I小=0.2A，此时V2 示数U2 =3V。根据串联电路电压特点，滑动变阻器两端电压
由可知，滑动变阻器最大阻值，故B错误；
C．当电路中的电流为0.3A时，由乙图可知，V2的示数为5V，R0两端的电压为
则灯L的额定电压，故C错误；
D．灯L的额定功率，故D正确。
故选D。
8．D
【详解】A．当有烟雾遮挡射向R的激光时，光照强度减弱，光敏电阻R的阻值增大，电路中的总电阻增大，由可知通过电路的电流减小；由题中原理图可知电压表测量的是光敏电阻R的电压，根据串联电路电压关系可知，电流减小，电压表示数增大，故A错误，不符合题意；
B．由可知当电路中电流减小时电路消耗的总功率也减小，故B错误，不符合题意；
C．电压表与电流表的示数之比等于光敏电阻的阻值，当有烟雾遮挡射向R的激光时，光照强度减弱，R的阻值增大，所以电压表与电流表的示数之比增大，故C错误，不符合题意；
D．若减小R0的阻值，电路中的总电阻减小，由可知通过电路的电流增大，则可使装置在更高浓度烟雾下才报警，故D正确，符合题意。
故选D。
9．D
【详解】①半导体材料是指介于导体和绝缘体之间的一类材料，具有电导率和导电性变化范围较大的特点，“复兴号”动车组，控制系统中的芯片由半导体制成，故①正确；
②“玉兔号”月球车，车轮宽大可减小对月球表面的压强，故②错误；
③神舟飞船返回舱，它在地面附近减速动能减小，下降过程中重力势能减小，机械能减小，故③错误；
④国产大飞机C919，机翼获得升力是由于机翼上方空气流速快压强小，下方空气流速慢压强大，会产生向上的压强差，获得向上的升力，利用了流体压强与流速的关系，故④正确。故D正确，ABC错误。
故选D。
10．D
【详解】S1和S3闭合，S2断开时，等效电路图如图1所示；
S1闭合，S2和S3断开，滑动变阻器的滑片P在中点，等效电路图如图2所示；
S2闭合，S1和S3断开，滑动变阻器的滑片P在A端，等效电路图如图3所示；
S1、S2和S3都闭合，等效电路图如图4所示。
B．由图1可知，电源的电压为U1；由已知条件结合图2可得：电路中的电流……①
电压表V1的示数，由题意可知……②
所以
解得：……③
R1消耗的电功率……④
由①③④式可得：……⑤
由图3中R3消耗的电功率可得……⑥
由⑤⑥两式可得：……⑦
即，由②⑦两式可得：U1′︰U2=2︰3；故B错误；
AC．由已知条件结合图3可得，电源的电压
可得
解得：R2=R3，则
R3消耗的电功率
R2消耗的电功率
故AC错误；
D．由图2可知，R1上的功率
所以
由图3可知，R2两端的电压
R2上消耗的电功率
所以
所以S1、S2和S3都闭合，电路消耗的总功率
故D正确。
故选D。
11． 电磁波 运动 不变
【详解】[1]太空是真空环境，声音无法传播，航天员需通过电磁波（无线电波）进行交流。
[2]高速运动的空间碎片相对于空间站，位置在发生变化，以空间站为参考物，碎片是运动的。
[3]质量是指所含物质的多少，不随空间位置的改变而改变，所以与出舱前相比，航天员出舱后“漂”在空中时，身体质量不变。
12． 不会 正 负
【详解】[1]摩擦起电的实质是电子的转移，用毛皮摩擦过的橡胶棒因得到电子而带负电，橡胶棒靠近图乙所示的不带电的验电器的金属球，根据静电感应，橡胶棒与金属球之间没有接触，所以不会发生电子的转移。
[2][3]如图甲，静电感应的基本原理是当一个带电体靠近一个未带电的物体时，未带电物体上会产生感应电荷，这种感应电荷的分布与带电体的电荷性质相反，即靠近带电体的一端出现异性电荷，远离带电体的一端出现同性电荷。所以用带负电橡胶棒靠近（不接触）不带电的验电器的金属球，金属球由于静电感应而带正电，金属球上的电子会转移到金属箔上，使金属箔带负电而相互排斥张开。
13． 地磁场 小磁针指向 底盘 右 沈括
【详解】[1]地球周围存在着磁场，指南针之所以指南北，是因为它受到地磁场的作用。
[2][3][4][5]在地磁场作用下，指南针始终是指示南北的，所以此时指南针的小磁针指向是准确的。地磁北极位于地理南极附近，而地磁南极位于地理北极附近。两者并不完全重合，而是存在一定的偏移，世界上最早记录这一现象的人是我国宋代学者沈括。为了便于分清东南西北必须转动底盘，磁北极在南极点的右侧附近，所以最终使小磁针的南极偏S的右侧，
14． 并 6 18
【详解】[1]“恒流源”提供的电流为3A，大于灯泡的额定电流2A，要使灯泡正常发光应分出部分电流，根据并联分流可知，应并联一个电阻。
[2]由于灯泡正常发光，根据并联电压规律可知，电源电压和并联电阻两端电压均为6V，则并联电阻的阻值为
[3]这里电路消耗的总功率为
15． S 不能
【详解】[1]小磁针黑色端是N极，小磁针静止时N极所指的方向为磁场的方向，由图可知，螺线管下方小磁针其静止时N极指向右侧，则通电螺线管的右端是S极。
[2]磁体能够吸引铁、钴、镍等物质，不能吸引铝屑，所以不能用铝屑代替铁屑。
16． 热 低 高
【详解】[1]电流通过图示的电阻时，产生热量，将电能转化内能，这就是电流的热效应。
[2][3]由电路图知，当开关S1闭合、S2断开时，两个电阻串联接入电路，电路中的总电阻最大，据知，电路的总功率最小，为低温挡；开关S1和S2都闭合时，R2被短路，电路是R1工作的简单电路，电路中的电阻最小，据知，电路的总功率最大，为高温挡。
17． 0.2 1200 电水壶
【详解】[1]该用电器在10min内消耗的电能为
[2][3]实际功率为
电视机的电功率约为100W左右，电风扇的电功率约几十瓦，电水壶的功率约为1000W，则该用电器可能为电水壶。
18．(1)S
(2) 160 小
【详解】（1）开关S闭合时，电磁铁中电流的方向是向左的，根据安培定则可知，电磁铁P的上端为S极。
（2）[1]当外界光照强度达到1cd时，由图丙可知，光敏电阻为120Ω，当电动卷帘开始工作，电磁铁能吸合衔铁的电流为0.04A，根据欧姆定律可知，电路中总电阻为
根据串联电路电阻规律可知，定值电阻为
[2]若要缩短节能灯点亮的时间，即当外界光照更弱时，电磁铁才能吸合衔铁，节能灯才能工作，由图丙可知，当光照强度E减小时，R的阻值变大，而电磁铁能吸合衔铁的电流不变，电源电压不变，则电路总电阻不变，故应换用阻值较小的R0。
19．(1) 负
(2)调零
(3)0.45
(4)电源
(5) 0.4 保持不动 1
【详解】（1）[1]实验中为保护电路，开关闭合前，应使滑动变阻器移至阻值最大处，由图可知滑片P在最右端，因此连接的是滑动变阻器的左下接线柱，灯泡的额定电流为3A，电流表选用小量程，如下图所示：
[2]如图，图中电源A端为电流负极，因为它与电流 表负接线柱相连。
（2）闭合开关前，发现电流表指针未指向0刻度线，因此需要对电流表进行调零。
（3）图3电压表示数为1.5V，电流为0.3A，故灯泡的额定功率为
（4）测量结束后，断开开关，先拆除电源两端导线， 再拆除其他导线，整理器材。
（5）[1]只闭合S，S1，滑动变阻器先与灯泡并联，再与R0串联，电流表测干路电流，使小灯泡正常发光 ，则滑动变阻器电压等于小灯泡额定电压为4V，则R0两端电压为
则干路电流为
即电流 表示数为0.4A。
[2][3]只闭S、S2，滑动变阻器与灯泡并联，再与R0串联，电流表测滑动变阻器电流。若要测小灯泡额定功率，应保持滑 动变阻器阻值不变，使小灯泡保持额定电压，因此滑片保持不动。滑动变阻器电流为0.15A，小灯泡电流为
即小灯泡额定电流为0.25A，故小灯泡额定功率为
20．(1)断开
(2)正
(3) 更换电阻后没有调节电阻箱使电压表示数保持不变 反 0.24 不能
【详解】（1）为了保护电路，连接电路时，开关要断开。
（2）由表1数据可以看出，导体中的电流随电压的增大而增大，且导体中的电压与电流之比为定值，说明在电阻一定时，电流与电压成正比。
（3）[1]分析表2中实验数据，根据，可得到
没有控制定值电阻两端电压不变。
[2]由图像可知，定值电阻的阻值与对应的电流值的乘积不变，故从图像可以得出结论：电压一定时，导体中电流与电阻成反比；由图像中，，可得定值电阻两端电压为
当R的阻值为25Ω时，其电流为
[3]定值电阻的电流与电阻关系是，电阻箱的电流与电阻关系是，根据反比例函数的性质，两个函数的图像不同，不能通过平移重合。
21．(1)
(2)R断路
(3)电压表
(4)C
【详解】（1）在探究“电流与电阻的关系”时，两电阻串联，电压表测量定值电阻两端电压，要求当P向右滑动时，电压表示数变大，说明电路中电流变大，此时滑动变阻器接入电阻变小，且变阻器的连接要求接线柱“一上一下”，故连接完整的实物图如下：
（2）闭合开关，移动变阻器的滑片P，电压表示数为4.5V，说明电路是通的，但电流表始终为0，说明电路中的电阻极大，则电路故障可能是R断路，此时电压表串联接入电路。
（3）在探究“电流与电阻的关系”时，需要控制电压相同；实验过程中为得到普遍性的结论，需要更换定值电阻多次开展实验，当定值电阻由5Ω更换为10Ω后，此时应调节滑动变阻器的滑片P，同时观察电压表示数，直至与电阻5Ω时保持一致，并记录此时的实验数据。
（4）当换接50Ω的定值电阻后发现，无论怎样移动滑片P，都不能使电压表示数达到3V，根据串联电路分压可知，定值电阻分压过大，滑动变阻器全部接入电路时，电压表的示数依然要高于3V，为了完成这次实验，
A．调高电源电压，电压表的示数只会更大，故A不符合题意；
B．将电压表改接到滑动变阻器两端，已经违背了实验操作，实验中需要测量定值电阻两端电压，故B不符合题意；
C．再串联一个10Ω的电阻用于分压，有可能降低电压表的示数，故C符合题意；
D．换用规格为“10Ω 3A”的滑动变阻器，变阻器的分压能力进一步降低，电压表示数只会更大，故D不符合题意。
故选C。
22．(1) 电阻箱短路/电阻箱调到0/电压表短路/电压表断路 d 40
(2) 10 AD
【详解】（1）①[1]原电路图中，电压表被短路，在“探究电流与电阻关系”的实验中，电阻箱R、电流表和滑动变阻器串联，电压表并联在电阻箱R两端，如下图
[2]闭合开关，电流表有示数，说明电路是通路，电压表无示数，说明电压表并联的电路短路或电压表短路或电压表断路，即原因可能是电阻箱R短路或电压表短路或电压表断路。
[3]实验中，当把小电阻换成大电阻后，根据分压原理，电阻两端的电压变大，研究电流与电阻关系时要控制电压不变，根据串联电路电压的规律，要增大滑动变阻器两端的电压，由分压原理，要增大滑动变阻器电阻阻值，故当定值电阻阻值最大时，滑动变阻器接入电路的阻值最大，由图乙可知，记录d点的数据时，滑片的位置最靠近B端。
[4]正确操作并闭合开关，电压表示数为1V，电流表示数为0.1A，此时滑动变阻器最大阻值接入电路，若滑动变阻器选用R1，滑动变阻器两端电压为
则电源电压为
1V+1V=2V
不符合题意；
若滑动变阻器选用R2，滑动变阻器两端电压为
电源电压为
1V+5V=6V
符合题意，故电源电压为U=6V；由图乙知道，定值电阻两端电压为
根据串联电路电压的规律，滑动变阻器分得的电压
滑动变阻器分得的电压为电压表示数的，根据分压原理，当接入20Ω电阻时，滑动变阻器连入电路中的电阻为
（2）[1]将R0与电压表并联后再与灯和R2串联，通过移动滑动变阻器R2的滑片使电压表示数为0.2A×5Ω=1V时，由串联电路电流特点，通过灯的电流为额定电流，灯正常发光；保持滑片位置不变，通过开关的转换，使电压表测R0与R2两端的总电压为4V，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光，根据串联电路电压的规律，灯的额定电压为
则小灯泡正常工作时的电阻为
[2]A．将R0换成R1，将R1的阻值调到最大处，再将R1与电压表并联后与灯和R2串联，通过移动滑动变阻器R2的滑片使电压表示数为0.2A×10Ω=2V时，由串联电路电流特点，通过灯的电流为额定电流，灯正常发光；保持R2的滑片位置不变，通过开关的转换，使电压表测R1与R2两端的总电压，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光，根据串联电路电压的规律求出灯泡额定电压，由求出小灯泡正常工作时的电阻，故A正确；
B．将R0与R2对调位置，无论闭合开关S、S1还是S、S2，都无法确定灯泡是否正常发光，故B错误；
C．将R2换成R1，此时电路中的最小电流为
灯泡无法正常发光，故C错误；
D．将R0与L对调位置，闭合开关S、S1，调节滑动变阻器R2，使电压表示数为5V，根据串联电路电压规律，R0两端电压为
6V-5V=1V
根据欧姆定律知道，此时通过R0的电流为0.2A，等于灯泡额定电流，此时灯泡正常发光；保持R2的滑片位置不变，通过开关的转换，使电压表测L两端电压，即灯泡的额定电压，由求出小灯泡正常工作时的电阻，故D正确。
故选AD。
23．（1）12Ω、16V；（2）52J；（3）28.8W
【详解】解：（1）由图乙可知，当灯泡两端的电压为6V时，通过灯的电流为0.5A，由欧姆定律可得泡L正常发光时的电阻为
根据电路图可知，闭合开关S2，断开开关S1、S3时，灯泡与R2串联，电流表A测量电路电流；因灯泡正常发光，所以电路中的电流
I=IL=0.5A
定值电阻R2两端电压
U2=IR2=0.5A×20Ω=10V
因串联电路两端电压等于各部分电压之和，所以电源电压
U=UL+U2=6V+10V=16V
（2）当闭合开关S3，断开开关S1、S2时，灯泡与变阻器R1串联，根据图象可知：灯泡两端的电压为3V，通过灯泡的电流为0.4A时，灯泡消耗的功率为1.2W，根据因串联电路中各处的电流相等，则电路中电流
I′=IL′=0.4A
因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压
U1=U-UL′=16V-3V=13V滑动变阻器10s内产生的热量
Q=W1=U1I′t=13V×0.4A×10s=52J
（3）由电路图可知，当开关S1、S2、S3均闭合时，R1、R2并联，电流表测量干路电流；通过R2的电流
由于滑动变阻器R1上标有“50Ω1A”，所以，当通过R1的最大电流I1大=1A时，干路电流
I=I1大+I2=1A+0.8A=1.8A<3A
因电流表A的量程为0~3A，所以，干路电流最大为I最大=I=1.8A，则电路允许消耗的最大功率
P最大=UI最大=16V×1.8A=28.8W
答：（1）灯泡正常工作时的电阻为12Ω；电源电压为16V；
（2）当闭合开关S3，断开开关S1、S2时，调节变阻器的滑片P使灯泡消耗的功率为1.2W，滑动变阻器10s内消耗的电能为52J；
（3）当开关S1、S2、S3均闭合时，电路允许消耗的最大功率为28.8W。
24．（1）100J；（2）55Ω
【详解】解：（1）吹冷风时，只有电动机工作，通过电动机的电流
吹冷风时40s内电流通过电动机产生的热量
Q=I2R1t=(0.5A)2×10Ω×40s=100J（2）吹热风时，电动机和电热丝同时工作，其总功率为P热=990W，电热丝的电功率
PR=P热 P冷=990W 110W=880W电热丝的电阻值
答：（1）吹冷风时40s内电流通过电动机产生的热量是100J；
（2）电热丝R2的电阻值是55Ω。
25．（1）12Ω；（2）30J；（3）36W
【详解】解：（1）灯泡正常发光时的电阻
（2）由题图，当开关S闭合，S1、S2断开时，灯泡L与滑动变阻器R1串联，滑动变阻器两端的电压
U1＝U﹣U额＝12V﹣6V＝6V
通过R1的电流
滑动变阻器10s内消耗的电能
（3）当开关S、S1、S2都闭合时，灯泡L短路，R2与R2并联。R2消耗的功率
电流表的量程为0~3A，则R1支路的最大电流
因此R1支路的实际最大电流，则滑动变阻器消耗的最大功率
因此整个电路的最大电功率
P＝P2+P1大＝14.4W+21.6W＝36W
答：（1）灯泡正常发光时的电阻为12Ω；
（2）滑动变阻器10s内消耗的电能为30J；
（3）将开关S、S1、S2都闭合，移动滑片P且电路安全，电路消耗的最大电功率为36W。
26．（1）6×106J；（2）①1.275×103N，②0.14kg；（3）5.475×106J
【详解】解：（1）下坡过程中充入的电能为
E冲=5×106J×30%=1.5×106J
则电池充满时的能量为
发车时，公交车储存的电能为
E2=80%E总=80%×7.5×106J=6×106J
（2）①匀速行驶时消耗的电能为
W=85%E总=85%×7.5×106J=6.375×106J
公交车以60km/h的速度匀速行驶5min通过的路程为
由W=Fs得，公交车所受到的牵引力为
匀速行驶时，公交车所受到的阻力与牵引力是一对平衡力，大小相等，所以公交车所受到的阻力为
f=F=1.275×103N
②由Q=mq得，使用的电能相当于完全燃烧的汽油的质量为
（3）到站后，电池剩余的能量为
E剩=（1-85%-8%）E总=7%E总
则需要充入的电能为
E3=80%E总-7%E总=73%×7.5×106J=5.475×106J
答：（1）发车时，公交车储存的电能E2为6×106J；
（2）匀速行驶时：①公交车所受到的阻力f为1.275×103N；②使用的电能相当于完全燃烧0.14kg汽油所放出的热量；
（3）到站后，需要充入的电能E3为5.475×106J。
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网(www.21cnjy.com)
