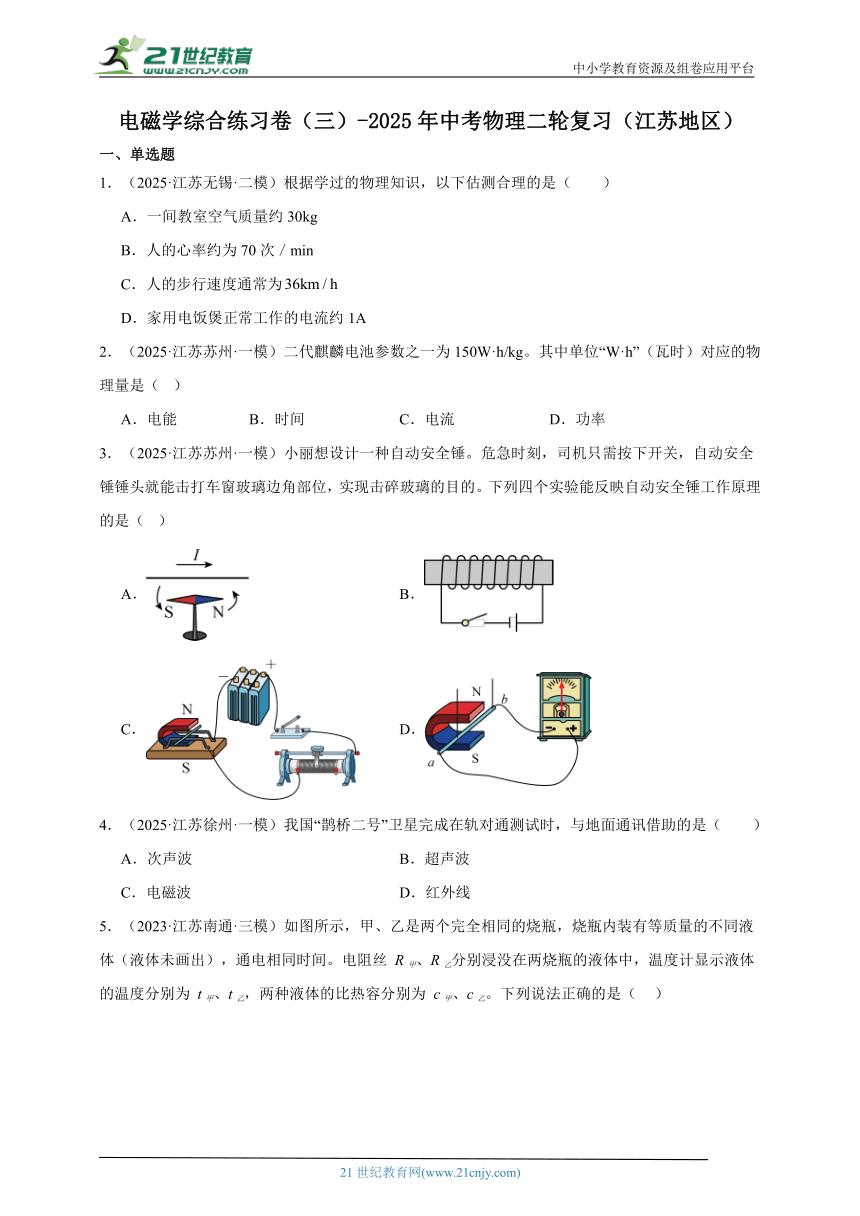

电磁学综合练习卷（三）-2025年中考物理二轮复习（江苏地区）
一、单选题
1．（2025·江苏无锡·二模）根据学过的物理知识，以下估测合理的是（　　）
A．一间教室空气质量约30kg
B．人的心率约为70次／min
C．人的步行速度通常为
D．家用电饭煲正常工作的电流约1A
2．（2025·江苏苏州·一模）二代麒麟电池参数之一为150W·h/kg。其中单位“W·h”（瓦时）对应的物理量是（ ）
A．电能 B．时间 C．电流 D．功率
3．（2025·江苏苏州·一模）小丽想设计一种自动安全锤。危急时刻，司机只需按下开关，自动安全锤锤头就能击打车窗玻璃边角部位，实现击碎玻璃的目的。下列四个实验能反映自动安全锤工作原理的是（ ）
A． B．
C． D．
4．（2025·江苏徐州·一模）我国“鹊桥二号”卫星完成在轨对通测试时，与地面通讯借助的是（　　）
A．次声波 B．超声波
C．电磁波 D．红外线

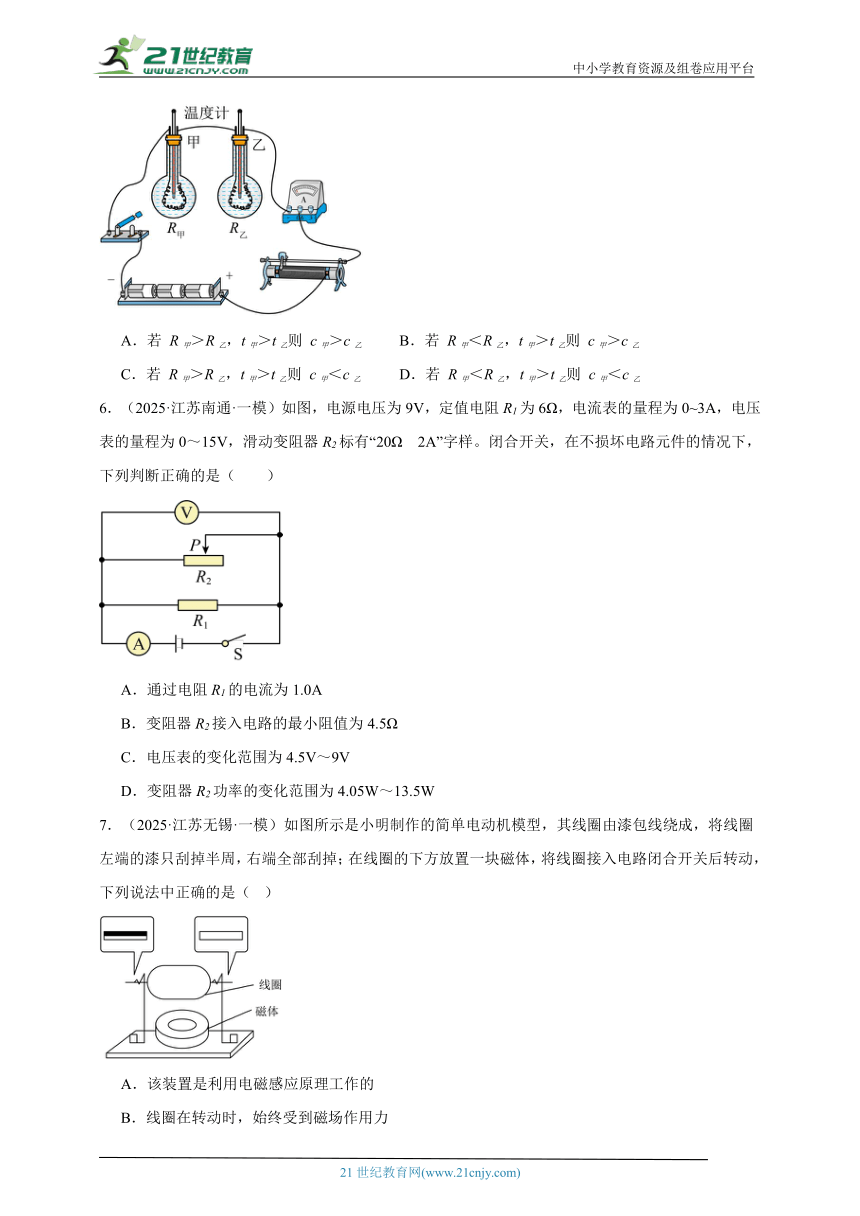

5．（2023·江苏南通·三模）如图所示，甲、乙是两个完全相同的烧瓶，烧瓶内装有等质量的不同液体（液体未画出），通电相同时间。电阻丝 R甲、R乙分别浸没在两烧瓶的液体中，温度计显示液体的温度分别为 t甲、t乙，两种液体的比热容分别为 c甲、c乙。下列说法正确的是（ ）
A．若 R甲＞R乙，t甲＞t乙则 c甲＞c乙 B．若 R甲＜R乙，t甲＞t乙则 c甲＞c乙
C．若 R甲＞R乙，t甲＞t乙则 c甲＜c乙 D．若 R甲＜R乙，t甲＞t乙则 c甲＜c乙
6．（2025·江苏南通·一模）如图，电源电压为9V，定值电阻R1为6Ω，电流表的量程为0~3A，电压表的量程为0～15V，滑动变阻器R2标有“20Ω　2A”字样。闭合开关，在不损坏电路元件的情况下，下列判断正确的是（　　）
A．通过电阻R1的电流为1.0A
B．变阻器R2接入电路的最小阻值为4.5Ω
C．电压表的变化范围为4.5V～9V
D．变阻器R2功率的变化范围为4.05W～13.5W
7．（2025·江苏无锡·一模）如图所示是小明制作的简单电动机模型，其线圈由漆包线绕成，将线圈左端的漆只刮掉半周，右端全部刮掉；在线圈的下方放置一块磁体，将线圈接入电路闭合开关后转动，下列说法中正确的是（ ）
A．该装置是利用电磁感应原理工作的
B．线圈在转动时，始终受到磁场作用力
C．仅调换电源的正负极，不能改变线圈的转动方向
D．若将线圈左端的漆也全部刮掉，闭合开关后线圈不能持续转动

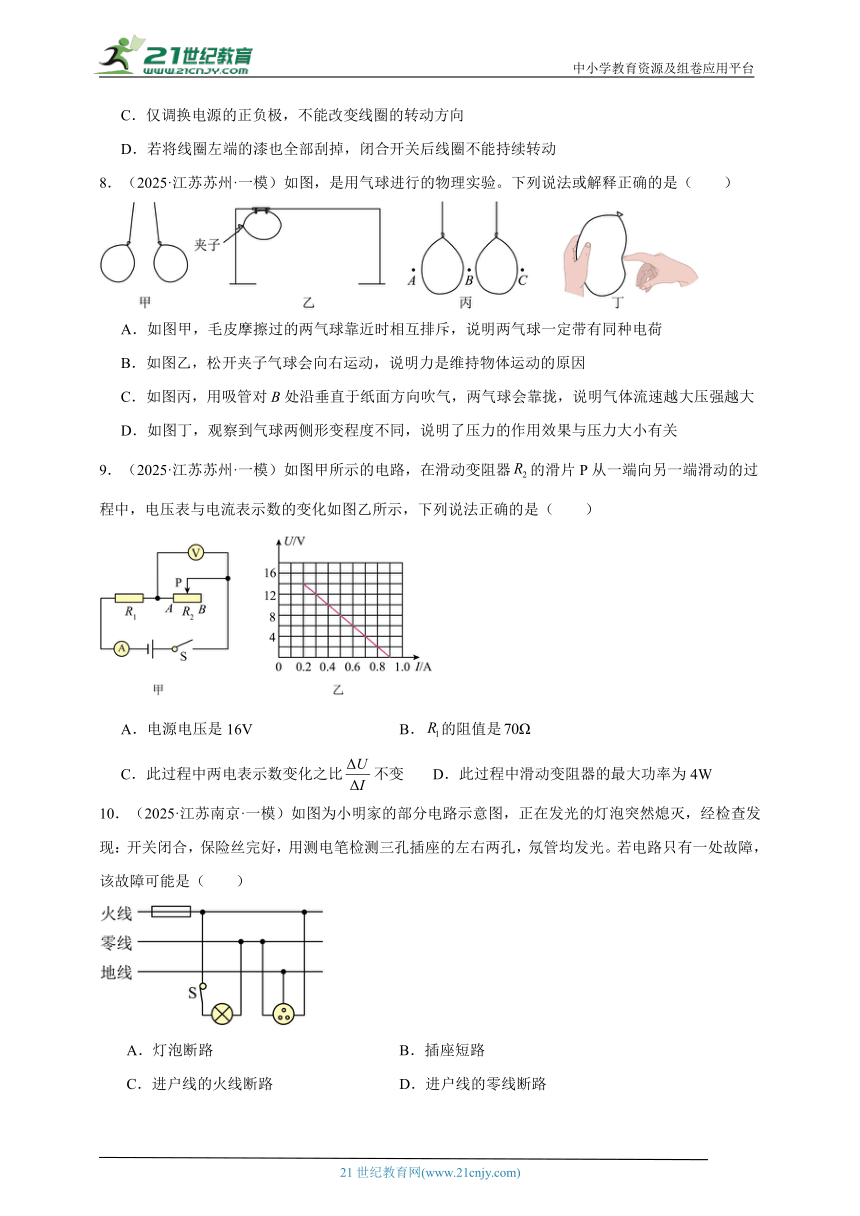

8．（2025·江苏苏州·一模）如图，是用气球进行的物理实验。下列说法或解释正确的是（　　）
A．如图甲，毛皮摩擦过的两气球靠近时相互排斥，说明两气球一定带有同种电荷
B．如图乙，松开夹子气球会向右运动，说明力是维持物体运动的原因
C．如图丙，用吸管对B处沿垂直于纸面方向吹气，两气球会靠拢，说明气体流速越大压强越大
D．如图丁，观察到气球两侧形变程度不同，说明了压力的作用效果与压力大小有关
9．（2025·江苏苏州·一模）如图甲所示的电路，在滑动变阻器的滑片P从一端向另一端滑动的过程中，电压表与电流表示数的变化如图乙所示，下列说法正确的是（　　）
A．电源电压是16V B．的阻值是
C．此过程中两电表示数变化之比不变 D．此过程中滑动变阻器的最大功率为4W
10．（2025·江苏南京·一模）如图为小明家的部分电路示意图，正在发光的灯泡突然熄灭，经检查发现：开关闭合，保险丝完好，用测电笔检测三孔插座的左右两孔，氖管均发光。若电路只有一处故障，该故障可能是（　　）
A．灯泡断路 B．插座短路
C．进户线的火线断路 D．进户线的零线断路
二、填空题

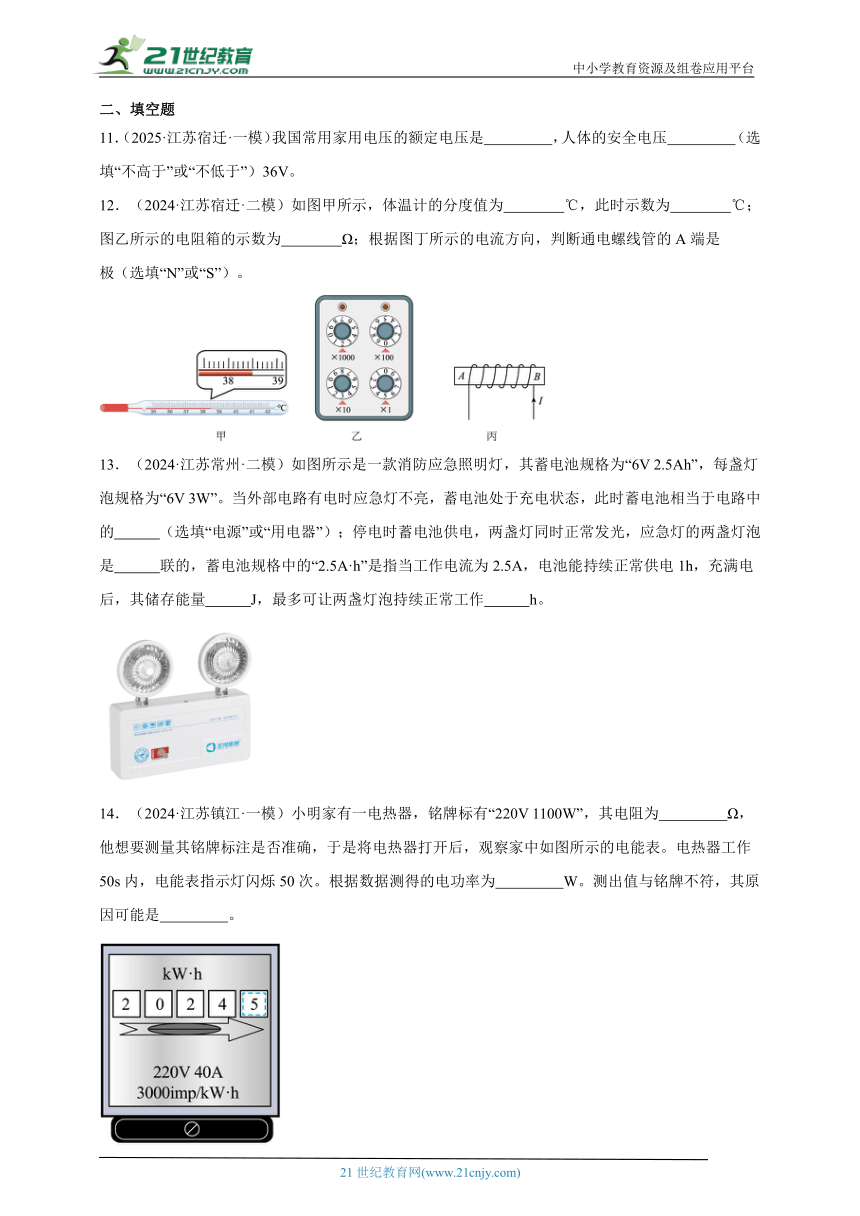

11．（2025·江苏宿迁·一模）我国常用家用电压的额定电压是 ，人体的安全电压 （选填“不高于”或“不低于”）36V。
12．（2024·江苏宿迁·二模）如图甲所示，体温计的分度值为 ℃，此时示数为 ℃；图乙所示的电阻箱的示数为 Ω；根据图丁所示的电流方向，判断通电螺线管的A端是 极（选填“N”或“S”）。
13．（2024·江苏常州·二模）如图所示是一款消防应急照明灯，其蓄电池规格为“6V 2.5Ah”，每盏灯泡规格为“6V 3W”。当外部电路有电时应急灯不亮，蓄电池处于充电状态，此时蓄电池相当于电路中的 （选填“电源”或“用电器”）；停电时蓄电池供电，两盏灯同时正常发光，应急灯的两盏灯泡是 联的，蓄电池规格中的“2.5A·h”是指当工作电流为2.5A，电池能持续正常供电1h，充满电后，其储存能量 J，最多可让两盏灯泡持续正常工作 h。
14．（2024·江苏镇江·一模）小明家有一电热器，铭牌标有“220V 1100W”，其电阻为 Ω，他想要测量其铭牌标注是否准确，于是将电热器打开后，观察家中如图所示的电能表。电热器工作50s内，电能表指示灯闪烁50次。根据数据测得的电功率为 W。测出值与铭牌不符，其原因可能是 。

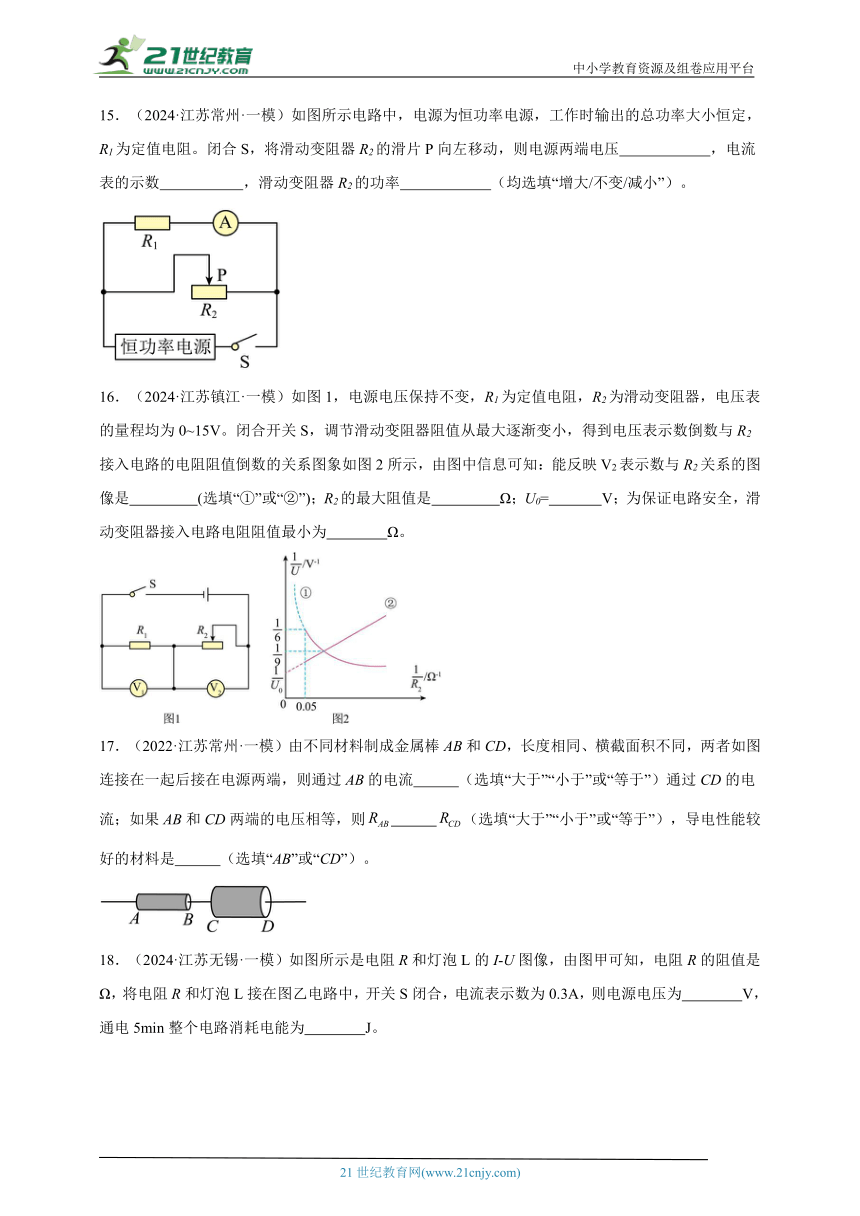

15．（2024·江苏常州·一模）如图所示电路中，电源为恒功率电源，工作时输出的总功率大小恒定，R1为定值电阻。闭合S，将滑动变阻器R2的滑片P向左移动，则电源两端电压 ，电流表的示数 ，滑动变阻器R2的功率 （均选填“增大/不变/减小”）。
16．（2024·江苏镇江·一模）如图1，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，电压表的量程均为0~15V。闭合开关S，调节滑动变阻器阻值从最大逐渐变小，得到电压表示数倒数与R2接入电路的电阻阻值倒数的关系图象如图2所示，由图中信息可知：能反映V2表示数与R2关系的图像是 (选填“①”或“②”)；R2的最大阻值是 Ω；U0= V；为保证电路安全，滑动变阻器接入电路电阻阻值最小为 Ω。
17．（2022·江苏常州·一模）由不同材料制成金属棒AB和CD，长度相同、横截面积不同，两者如图连接在一起后接在电源两端，则通过AB的电流 （选填“大于”“小于”或“等于”）通过CD的电流；如果AB和CD两端的电压相等，则 （选填“大于”“小于”或“等于”），导电性能较好的材料是 （选填“AB”或“CD”）。
18．（2024·江苏无锡·一模）如图所示是电阻R和灯泡L的I-U图像，由图甲可知，电阻R的阻值是 Ω，将电阻R和灯泡L接在图乙电路中，开关S闭合，电流表示数为0.3A，则电源电压为 V，通电5min整个电路消耗电能为 J。
三、实验题
19．（2024·江苏无锡·一模）在“测量小灯泡的电功率”实验中，小明和小华利用电源电压恒定，额定电压为2.5V的小灯泡进行探究。
(1)如图甲所示是小明开始时连接的电路，仔细观察发现该电路存在连接错误，但只需改动一根导线，并用笔画线代替导线在原图上画出正确的接法 。
(2)排除电路故障后，小明将滑片移到滑动变阻器的阻值最大处，闭合开关；若想测量小灯泡额定功率，则应向 （左/右）移动滑片，观察并记录多组数据，绘制如图乙所示的U﹣I图像，则小灯泡的额定功率为 W。当电流表示数为I0（I0＜0.50A）时，小灯泡的电功率为P1；
(3)断开开关，用一个定值电阻替换小灯泡，将滑片移到滑动变阻器的阻值最大处，记录两表示数，再移动滑片，并记录在表格中，分析数据可知：当电阻一定时，通过导体的电流与导体两端电压成 （正比/反比），当电流表示数仍为I0时，定值电阻的电功率为P2，则P1、P2的大小关系为P1 P2（＞/＝/＜）；
实验次数 1 2 3 4
电压U/V 0.9 2.0 2.5 3.0
电流I/A 0.18 0.40 0.50 0.60
(4)实验中所用电源的电压为 V。
20．（2024·江苏徐州·一模）小均同学为了探究“电流与导体两端电压的关系”，连接了如图甲所示的电路（电源电压为3V恒定）。
(1)用笔画线代替导线将图甲中电路连接完整，要求滑动变阻器的滑片P向左端滑动时，其接入电路的电阻变小 。
(2)小均接好电路，闭合开关后，电流表无示数，电压表示数为3V，发生该现象的原因是 （选填“电阻R短路”“电阻R断路”或“电流表断路”）。
(3)排除故障后，闭合开关，移动滑片P，小均同学进行多次实验，根据数据绘制了电阻R的I-U图像，如图乙中的图线a所示，根据图线a可得出结论是 。
(4)小均同学又将实验中的电阻R拆下，其他条件都不变的情况下，换用一个额定电压为2.5V的小灯泡，继续多次实验得到小灯泡的I-U图像，如图乙中的图线b所示，可知小灯泡正常发光时的功率为 W。
21．（2024·江苏南京·三模）为了探究影响电热的因素，小明先设计了如图所示电路，烧瓶中盛有一定质量的煤油，R甲>R乙。
(1)通电一段时间后，比较两烧瓶 （选填“温度计的示数”或“加热时间”），则可以探究出电热与 的关系。观察发现甲烧瓶中温度计的示数大，可得到结论 ；
(2)本实验通过以两金属丝串联的方式，控制 相同；还因为导体产生的热量不易直接观察，便把导体产生热量的多少转换为 ，为了保证这种转换的科学性，实验中采取的措施是煤油的 相同。
22．（2024·江苏苏州·模拟预测）小明同学想测量某一未知定值电阻的阻值，用到的器材有：待测电阻Rx（约为5Ω）、电源（电压恒为3V）、电流表、电压表、滑动变阻器（规格为“20Ω 1A”）、开关各1个。
(1)请用笔画线代替导线将图甲中的实物连接完整；（要求滑片P向左移动的过程中电流表示数变小）
(2)实验时，闭合开关，发现电流表和电压表示数都为0，用一根导线在图甲中先后连接接线柱G与F、F与E时，连接接线柱E与D时，电压表和电流表示数仍为0，连接接线柱E与D时，电压表和电流表指针明显偏转，则电路的故障是 ；
(3)排除故障后继续实验，当电压表示数为1V时，电流表示数如图乙为 A，则定值电阻Rx= Ω；
(4)小陈同学用如图丙所示的电路图，用不同的方法测量Rx的阻值，电源电压恒为3V，滑动变阻器（规格为“20Ω 1A”） ，还有电压表、电阻箱、导线可以选用。小陈同学操作步骤如下：
①将甲位置接入 ，乙位置连接入 ，先将单刀双掷开关S1拨至a位置；
②闭合开关S，移动滑动变阻器滑片到某一合适位置时，记下此时电压表示数为2V；
③断开开关S，将单刀双掷开关S1拨至b位置；
④闭合开关S，调节电阻箱，使电压表示数为 V；
⑤读出电阻箱示数，就能得出Rx的阻值。
(5)小陈同学发现自己的测量结果却比小明同学的测量结果大了2Ω，检查分析后发现，是在步骤④之前，不小心碰到了滑动变阻器滑片，导致滑动变阻器接入电路的阻值变化了 Ω。
四、计算题
23．（2024·江苏南京·一模）如图所示，为某电水壶的简化电路图，下表为铭牌的部分参数，R1、R2为发热丝，其中R2＝40Ω。则：
型号 SDS﹣15X05 容量 1L
额定电压 220V 额定频率 50Hz
加热功率 ？W 保温功率 40W
(1)电水壶处于保温挡时，正常工作5min消耗的电能是 J；
(2)电水壶的加热功率为 W，R1= Ω。
24．（2024·江苏常州·一模）如图是某款智能电动汽车，电池是电动汽车的核心，衡量电池性能的一个重要参数是能量密度，电池能量密度指的是电池平均单位质量所释放出的电能。该款智能电动汽车快充半小时即可将电池容量由30%充至80%；该款智能电动汽车的部分参数如表：
整车质量 电池容量 电池能量密度
1740kg 60kW·h 150（W·h） /kg
(1)该款智能电动汽车配备的电池质量是多少？
(2)该车在快充时（由30%充至80%）的充电功率为多少？
(3)质量为60kg的小王爸爸驾驶该电动汽车回老家，中途发现电量剩余30%，于是以100km/h的速度匀速赶往服务区，行驶过程中的阻力为车总重的0.1倍，12分钟后到达快充点，其中电动机将电能转化成机械能的效率为80%，若行驶过程中动能回收可忽略不计，则到达后利用快充需要多少分钟能把电池充满？
25．（2024·江苏常州·一模）图甲是低温碳纤维电热膜，它是在绝缘材料表面注入一根根导电墨线，导电墨线两端与金属导线相连。现裁取一段包含2根导电墨线（用R1、R2表示）的电热膜，接入电路进行研究，如图乙所示，每根良好导电墨线的电阻均为60Ω，电源电压恒为12V。若闭合开关，问：
(1)通过导电墨线R1的电流多大？
(2)导电墨线R2的部分导电材料脱落（如图丙），若电流表示数为0.3A，此时R2的阻值多大？
(3)10s内R1产生的热量多少？
26．（2024·江苏扬州·一模）如图所示为一种加热桌垫，寒冷的冬天可以给办公人员提供温暖，右上角有控制开关，其内部装有2根电阻丝，设置有2个挡位，高温挡功率为80W，低温挡功率为20W，电路图如图所示。
(1)求电阻丝的大小；
(2)小明想利用电路图中的器材设计一个三挡位（高、中、低三挡位）加热桌垫，请帮他在虚线框内画出电路设计图。
《电磁学综合练习卷（三）-2025年中考物理二轮复习（江苏地区）》参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 B A C C D D D A C D
1．B
【详解】A． 空气的密度在1.3kg/m3左右。教室的长、宽、高分别在8m、7m、3m左右，教室中空气的质量在
故A不符合题意
B.根据生活常识可知，人的心率约为70次/min，符合实际，故B符合题意；
C． 人正常步行速度约为4km/h，故C不符合题意；
D． 家用电饭锅功率在880W左右，正常工作的电流在
故D不符合题意。
故选B。
2．A
【详解】电功率的单位是W，时间的单位是h，由W=Pt可知电能的单位是W·h，故A符合题意，BCD不符合题意。
故选A。
3．C
【详解】自动安全锤靠给线圈通电后产生的电磁作用力来驱动锤头击打玻璃，其工作原理正是“通电线圈会形成电磁铁并产生较强的吸引或排斥力”。
A．当导线中有电流经过时，小磁针的指向偏转，说明电流的磁效应，故A不符合题意；
B．闭合开关后，螺线管有磁性，说明电流的磁效应，故B不符合题意；
C．闭合开关后，通过电流的金属棒在磁场中受力运动，故C符合题意；
D．闭合开关后，金属棒在磁场中做切割磁感线运动时，电流表的指针摆动，说明有电流产生，这就是电磁感应现象，故D不符合题意。
故选C。
4．C
【详解】卫星在太空中运行，而太空是一个接近真空的环境。次声波和超声波都属于声波，声音的传播需要介质，在真空中，由于没有介质，所以声波不能在真空中传播。电磁波的传播不需要介质，电磁波可以在真空中传播，电磁波具有传播速度快、能够携带信息等特点，广泛应用于现代通信领域。目前卫星通信、无线电广播等都是利用电磁波来实现的。红外线能在真空中传播，但红外线主要用于热效应、遥控等方面， 不适合卫星与地面长距离通信。 综上，故C符合题意，ABD不符合题意。
故选C。
5．D
【详解】如图所示，两液体质量相同，两电阻串联，电流相同，通电时间相同，电阻产生热量为
物体比热容为
AC．若
则
若
则
根据
无法比较比热容大小，故AC错误；
BD．若
则
若
则
根据
可得，
且
即
故B错误，D正确。
故选D。
6．D
【详解】由电路图可知，R1与滑动变阻器R2并联，电流表测干路电流。
A．由于并联电路各支路电压与总电压相等，则R1两端的电压
通过电阻R1的电流
故A错误；
B．电流表的量程为0~3A，则电路中的电流最大为3A时，滑动变阻器接入电路的电阻最小，此时滑动变阻器的最大电流
R2两端的电压
变阻器R2接入电路的最小阻值
故B错误；
C．由于并联电路各用电器互不影响，且并联电路各支路电压与总电压相等，在不损坏电路元件的情况下，无论滑动变阻器接入电路的阻值多少，电压表的示数不变，故C错误；
D．由于并联电路各支路电压与总电压相等，则滑动变阻器两端的电压都为9V，当滑动变阻器接入电路的阻值最小6Ω时，滑动变阻器的功率最大，则最大功率
当滑动变阻器接入电路的阻值最大20Ω时，滑动变阻器的功率最小，则最小功率
则变阻器R2功率的变化范围为4.05W～13.5W。故D正确。
故选D。
7．D
【详解】A．电动机的原理是通电线圈在磁场中受到力的作用，故A错误；
B．由于线圈中有一端的漆只刮掉半周，会出现电路中无电流状态，当线圈转到该位置处，由于线圈中无电流，所以不会受到磁场力的作用，故B错误；
C．线圈转动的方向与电流的方向有关，仅调换电源的正负极，电流的方向发生改变，改变线圈的转动方向，故C错误；
D．将线圈两端引线的漆皮，一端全部刮掉，另一端只刮半周的作用是当线圈刚转过平衡位置时，切断电流，通过线圈的惯性转动半周，从而保证了线圈持续的转动下去，由此可知该过程中通过线圈的电流方向不会改变，若将线圈左端的漆也全部刮掉，闭合开关后线圈不能持续转动，故D正确。
故选D。
8．A
【详解】A．毛皮摩擦气球会使气球带电，同种电荷相互排斥，异种电荷相互吸引。如果两气球靠近时相互排斥，说明它们带有同种电荷，故A正确；
B．如图乙，松开夹子气球会向右运动，说明力是改变物体运动状态的原因，故B错误；
C．流体压强是流速越大，压强越小；用吸管对B处沿垂直于纸面方向吹气，B处空气流速快，压强小，小于大气压，在气压差的作用下，两气球会靠拢，故C错误；
D．由力的作用相互性可知，气球两侧的压力相等。左侧的受力面积大，形变程度小；右侧的受力面积小，形变程度大，说明压力的作用效果与受力面积有关，故D错误。
故选A。
9．C
【详解】由电路图可知，与串联，电压表测两端的电压，电流表测电路中的电流；
AB．当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图乙可知，由可得，电源的电压为----------①
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图乙可知，，，因串联电路中总电压等于各分电压之和，所以电源的电压为-----②
由①②可得，，，故AB错误；
C．当电路中电流变化时，根据欧姆定律知，，电阻不变时，，而电压表测量的滑动变阻器的电压变化量大小等于定值电阻变化量的大小，故此过程中两电表示数变化之比等于定值电阻的大小而保持不变，故C正确；
D．滑动变阻器的电功率
当定值电阻与滑动变阻器接入电路的电阻相等时，滑动变阻器的功率最大，此时电路中的电流
两者电压相等，都是9V ，故最大电功率
故D错误。
故选C。
10．D
【详解】A．若电灯的灯丝断路，此时插座的左孔与零线相连不带电，用验电笔插入时，氖管不发光；插座的右孔接火线，用验电笔插入时，氖管发光，故A不符合题意；
B．若插座短路，电路短路，保险丝会熔断，题目中保险丝完好，故B不符合题意；
C．若进户火线断路，那么插座两孔均不带电，用测电笔检测插座的左右两孔，氖管不会发光。故C不符合题意；
D．若进户零线断路，则此时灯泡完好，控制灯泡的开关闭合，因进户线断路，无法形成闭合回路，故灯泡熄灭；因进户零线断路，则插座两孔均带电，故用测电笔检测插座的左右两孔，氖管均发光。故D符合题意。
故选D。
11． 220V 不高于
【详解】[1][2]我国家庭电路的电压是220V，我国常用家用电器的额定电压是220V，只有不高于36V的电压对人体才是安全的。
12． 0.1 38.5 2035 S
【详解】[1][2]如图，体温计的一大格表示1℃，一大格分为10小格，一小格表示0.1℃，所以，它的分度值为0.1℃，示数为38.5℃。
[3]如图，电阻箱的示数为
[4]如图，电流从螺线管右端流入、左端流出，根据右手螺旋定则可知，螺线管B端为N极，A端为S极。
13． 用电器 并 2.5
【详解】[1]蓄电池充电时，电能转化为化学能，此时蓄电池相当于电路中的用电器。
[2]停电时蓄电池供电，两盏灯同时正常发光，即两盏灯的电压都等于电源电压，根据并联电路电压特点可知，应急灯的两盏灯泡是并联的。
[3][4]充满电后，蓄电池储存的电能为
可以使两盏灯正常工作的时间为
14． 44 1200 测量时电路中还有其它用电器在工作
【详解】[1]由P=UI可得，该热水器正常工作时的电流为
其电阻为
[2]由题意知，电能表指示灯闪烁50次，电热水壶消耗的电能为
测得的电功率为
[3]根据测量可知，测出值大于铭牌标值，因此原因可能是测量时电路中还有其它用电器在工作。
15． 增大 增大 减小
【详解】[1][2]闭合S，两电阻并联，电流表测R1的电流，将滑动变阻器R2的滑片P向左移动，接入电路中电阻变大，电路中总电阻变大，若总功率不变，根据功率公式可知，电压应变大，则电源两端电压及各支路电压增大，根据欧姆定律，通过R1的电流增大，即电流表示数增大。
[3]由于总功率不变，通过R1的电流变大，两端电压变大，R1的功率变大，故滑动变阻器R2的功率减小。
16． ② 20 18 2
【详解】[1]由图1可知，该电路中定值电阻R1与滑动变阻器R2串联，电压表V1测R1两端电压，电压表V2测R2两端电压，当滑动变阻器由最大逐渐减小时，电路中电流逐渐增大，则由U=IR可知，定值电阻两端电压增大，即V1示数增大，则其倒数减小，即当增大时，减小，则图中①为电压表V1的变化图像，图中②为电压表V2的变化图像。
[2]滑动变阻器最大时
则R2最大阴值R2=20Ω。
[3]由图2可知，当两电压相等时为9V，根据串联电路电压的特点，则电源电源
U=9V+9V=18V
[4]为保证电路安全，则两电压表示数均不能超过15V，由图乙可知，当滑动变阻器阻值最大时，R1两端电压为6V，R2两端电压为12V，不超量程，且根据分压原理可知，R1的阻值为R2最大阻值的一半，为10Ω，则当电压表V1示数为15V时，此时电路电流
此时对应滑动变阻器的阻值为
所以为了保证电路安全，滑动变阻器最小为2Ω。
17． 等于 等于 AB
【详解】[1]因两电阻串联，所以由串联电路电流的规律可知通过两部分导体的电流相等，即通过AB的电流等于通过CD的电流。
[2]通过AB的电流等于通过CD的电流，AB和CD两端的电压相等，由欧姆定律的变形公式可得，两部分导体电阻相等，即RAB=RCD。
[3]对于导体AB和CD的材料不同，长度相同，但是横截面积不同，且SAB18． 10 4 360
【详解】[1]由图甲中图像可知，电阻R为定值电阻，当其两端电压为6V时，通过它的电流为0.6A，则其电阻为
[2]图乙中电阻R和灯泡L串联，则当电流表示数为0.3A时，通过电阻R和灯泡L的电流都是0.3A。由图甲可知，此时电阻R和灯泡L两端的电压分别为3V和1V，则电源电压为
U'=UR+UL=3V+1V=4V
[3]通电5min整个电路消耗电能为
19．(1)
(2) 右 1.25
(3) 正比 ＜
(4)4.5
【详解】（1）原电路图中，电流表与灯泡并联，电压表与灯泡串联，在“测量小灯泡的电功率”实验中，滑动变阻器和电流表应串联，电压表与灯泡应并联。如下图所示：
（2）[1]排除电路故障后，小明将滑片移到滑动变阻器的阻值最大处，闭合开关，此时电压表示数最小，应增大灯泡两端电压，根据串联电路电压规律和分压原理，应减小滑动变阻器两端电压，应减小滑动变阻器接入电路的阻值，靠近下接线柱，应向右移动滑片。
[2]由图乙可知，当小灯泡两端电压为UL=2.5V时，通过小灯泡的电流IL=0.5A，则小灯泡额定功率为
PL＝ULIL＝2.5V×0.5A＝1.25W
（3）[1]由表中数据可知，电压与对应的电流之比为一定值，即当电阻一定时，通过导体的电流与导体两端电压成正比。
[2]由表格中数据，定值电阻的阻值为
灯泡正常工作时的电阻为
由图乙知，灯泡电阻是变化的，通过的电流越大，温度越高，灯泡电阻越大，所以当电流表示数为I0，且I0＜0.50A时，灯泡电阻小于5Ω；当电流均为I0，灯泡电阻小于定值电阻的阻值，由P＝I2R知，P1＜P2。
（4）在（2）中，将滑片移到滑动变阻器的阻值最大处时，电路中电阻最大，由图乙知，通过的电流为0.2A，根据串联电路的电压特点和欧姆定律可知电源电压
U＝U灯+U滑＝0.5V+0.2A×R滑……①
在（3）中，定值电阻替换小灯泡，由表中数据知，将滑片移到滑动变阻器的阻值最大处时，通过的电流为0.18A，同理可得电源电压
U＝UR+U滑′＝0.9V+0.18A×R滑……②
联立①②可得：U=4.5V，R滑=20Ω，故电源电压为4.5V。
20．(1)
(2)电阻R断路
(3)见解析
(4)0.625
【详解】（1）滑动变阻器的滑片P向左端移动时接入电路的电阻变小，则应把滑动变阻器的下接线柱接入电路，实物电路图如图所示：
（2）电流表无示数而电压表有示数，说明电路中有断路，而电压表与电源接通，则电路中的故障可能定值电阻R断路。
（3）由图象a可知，电流与电压的图象为过原点的直线，是正比例函数图象，故得结论：在电阻一定时，通过导体的电流与导体两端电压成正比。
（4）由图象b可知，当UL=2.5V时，IL=0.25A，则小灯泡正常发光时的功率
PL=ULIL=2.5V×0.25A=0.625W
21．(1) 温度计的示数 电阻大小 其它条件相同时，导体的电阻越大，产生的热量越多
(2) 电流和通电时间 煤油吸热后温度的变化 质量和初温
【详解】（1）[1]根据转换法，加热时间是相同的，比较两烧瓶中温度计的示数来比较产生的热量多少。
[2]图中两电阻丝串联，根据串联各处的电流相等（通电时间相同），故可以探究出电热与电阻大小的关系。
[3]观察发现甲烧瓶中温度计的示数大，说明甲烧瓶中产热多，表明其它条件相同时，导体的电阻越大，产生的热量越多。
（2）[1]本实验通过以两金属丝串联的方式，根据串联各处的电流相等可知，控制电流和通电时间相同。
[2]因为导体产生的热量不易直接观察，把导体产生热量的多少转换为煤油吸热后温度的变化，这是转换法的应用。
[3]为了保证这种转换的科学性，避免其它因素的影响，实验中还应采取的措施是控制煤油的质量和初温相同。
22．(1)
(2)滑动变阻器断路/EB断路
(3) 0.2 5
(4) 电阻箱 导线 2
(5)1
【详解】（1）滑片向左移动的过程中电流表示数变小，说明滑动变阻器阻值变大，故滑动变阻器选用右下接线柱与串联在电路中，如图所示：
（2）实验时，闭合开关，发现电流表和电压表示数都为0，则电路有断路，用一根导线在图甲中先后连接接线柱G与F、F与E时，电压表和电流表示数仍为0，则说明G与F、F与E之外部分断路，连接接线柱E与D时，电压表和电流表指针明显偏转，此时电路为通路，导线与滑动变阻器并联接入电路，所以，电路的故障是滑动变阻器断路或导线EB断路。
（3）[1]排除故障后继续实验，当电压表示数为1V时，电流表示数如图乙，由图乙知道，电流表选用小量程，分度值为0.02A，其示数为0.2A。
[2]由欧姆定律知道，定值电阻的阻值为
（4）[1][2][3]根据等效替代法测量电阻，应将电阻箱接入甲位置，乙位置用导线连接，将单刀双掷开关S1拨至a位置，此时电压表测待测电阻两端的电压，移动滑动变阻器滑片到某一合适位置时，记下此时电压表示数为2V；将单刀双掷开关S1拨至b位置时，此时电压表测电阻箱两端的电压，只需两次电压表示数相等，则电阻箱的电阻即为待测电阻的电阻，故调节电阻箱，使得电压表示数为2V。
（5）设滑动变阻器变化的阻值为ΔR，变化前的滑动变阻器的阻值为R，则由串联电路分压原理可知
即
解得
……①
同理，变化后的滑动变阻器的阻值为R+ΔR，则由串联电路分压原理可知
即
……②
由①②两式联立解得ΔR=1Ω。
23．(1)1.2×104
(2) 1210 1170
【详解】（1）电水壶处于保温挡时，正常工作5min消耗的电能为
（2）[1]当开关S1闭合，S2拨至“1”时，只有R2工作；当开关S1闭合，S2拨至“2”时，R1和R2串联，因串联电路的总电阻大于任意一分电阻，则当开关S闭合，S2拨至“1”时，电路中电阻最小，根据可知此时电水壶的功率最大，为加热状态；则当开关S1闭合，S2拨至“2”时，R1和R2串联，此时电水壶处于保温状态；电水壶的加热功率为
[2]电水壶处于保温状态时，电路的总电阻
由串联电路的电阻规律可得R1的阻值
24．(1)
(2)
(3)
【详解】（1）电池能量密度指的是电池平均单位质量所释放出的电能，则该款智能电动汽车配备的电池质量为
（2）该车在快充时（由30%充至80%）充的电能为
则充电功率为
（3）行驶过程中车子做匀速直线运动，受力平衡，则牵引力为
电动汽车行驶的距离为
则汽车行驶过程中做的有用功为
电动汽车行驶过程中消耗的电能为
则到达服务区后要把电池充满，需要给电池充入的电能为
则需要的时间为
25．(1)0.2A
(2)120Ω
(3)24J
【详解】（1）由图乙可知，两根导电墨线并联，根据并联电路的电压特点可知，每根导电墨线两端的电压相等，且等于电源电压，通过导电墨线R1的电流
（2）由并联电路的电流规律知，电流表示数为0.3A，此时通过R2的电流
I2=I-I1=0.3A-0.2A=0.1A
此时R2的阻值
（3）10s内R1产生的热量
Q=I21R1t=(0.2A)2×60Ω×10s=24J
26．(1)1815Ω
(2)
【详解】（1）由电路图知，两个开关都闭合时，电路中只有R1工作，电路的总阻值较小，据知，电路的总功率较大，为高温挡，R1的阻值
开关S1闭合，S2断开时，两个电阻串联在电路中，电路的总阻值较大，据知，电路的总功率较小，为低温挡，此时电路的总阻值
R2的阻值
（2）两个电阻丝的阻值不同，各自接入电路中，电路的阻值不同，对应的功率不同，分别对应低温或中温挡，而两个电阻丝并联在电路中时，电路的总阻值最小，功率最大，为高温挡。所以两个开关分别控制两个电阻丝，作图如下：
