人教版初中物理八上课件5.3 凸透镜成像的规律（共21张PPT）

课件21张PPT。第三节

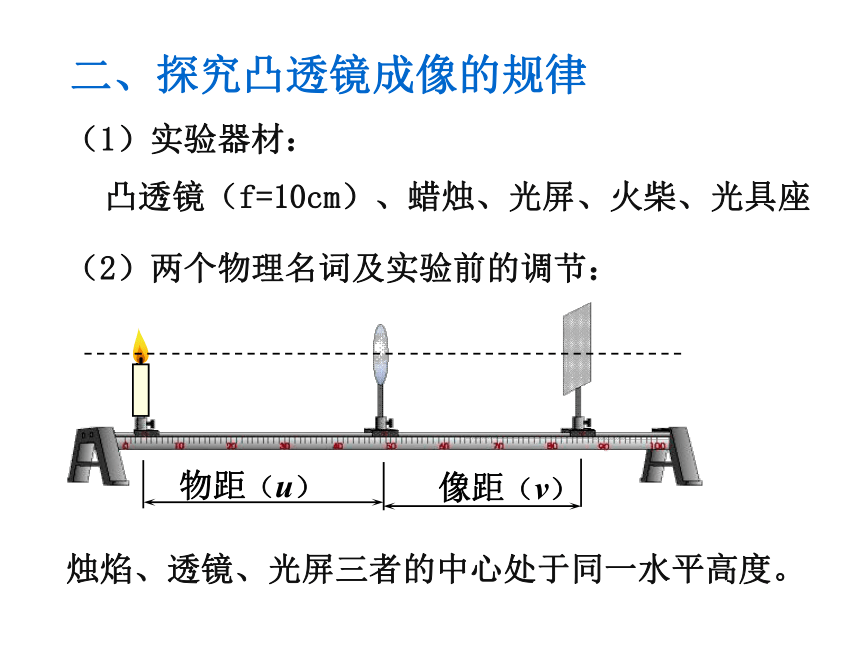

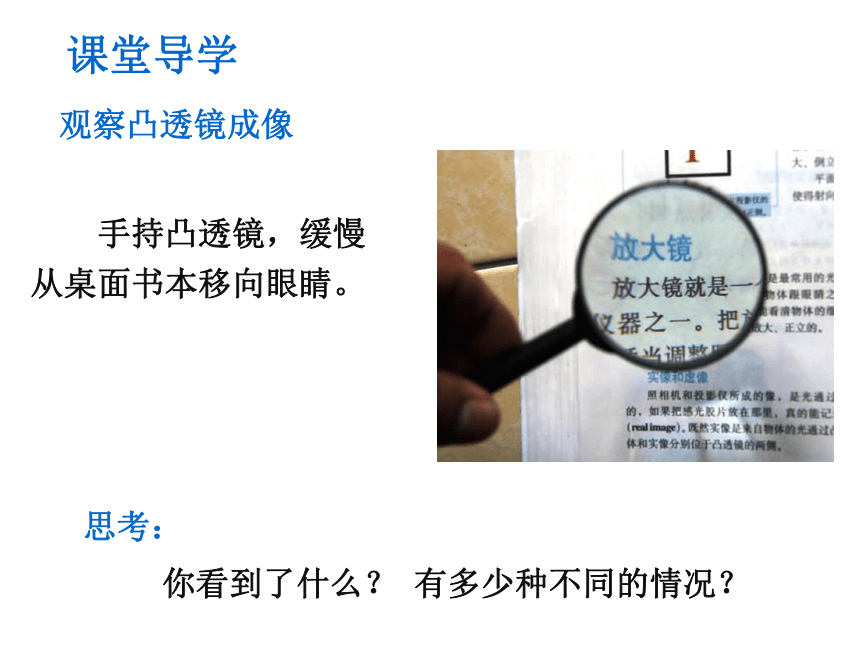

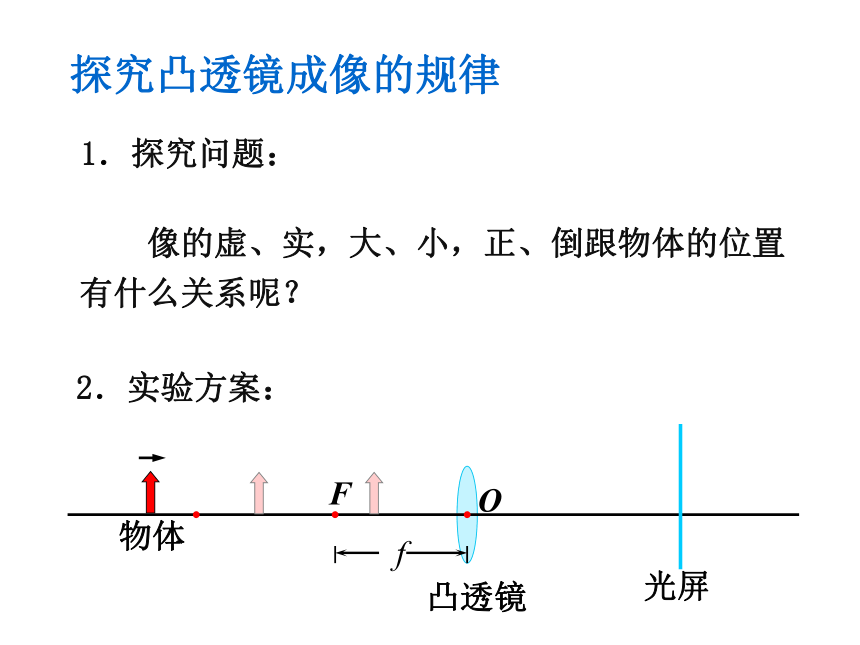

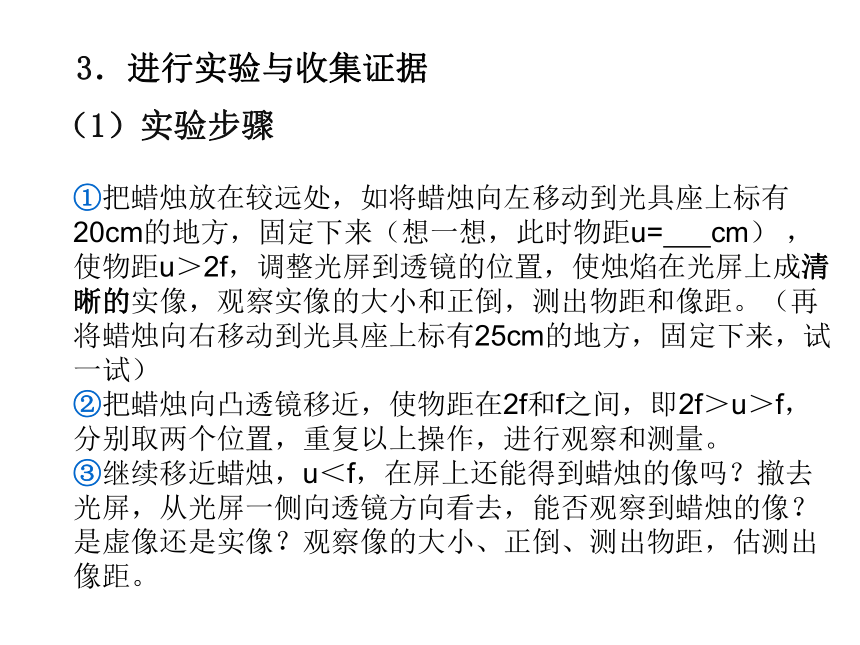

凸透镜成像的规律 课前导学 1．生活中的凸透镜能成什么样的像？倒立、放大的实像倒立、缩小的实像正立、放大的虚像观察凸透镜成像　　手持凸透镜，缓慢从桌面书本移向眼睛。思考：　　你看到了什么？ 有多少种不同的情况？ 课堂导学探究凸透镜成像的规律1．探究问题：　　像的虚、实，大、小，正、倒跟物体的位置有什么关系呢？2．实验方案：二、探究凸透镜成像的规律（1）实验器材：　　凸透镜（f=10cm）、蜡烛、光屏、火柴、光具座（2）两个物理名词及实验前的调节：烛焰、透镜、光屏三者的中心处于同一水平高度。　3．进行实验与收集证据（1）实验步骤
①把蜡烛放在较远处，如将蜡烛向左移动到光具座上标有20cm的地方，固定下来（想一想，此时物距u= cm） ，使物距u＞2f，调整光屏到透镜的位置，使烛焰在光屏上成清晰的实像，观察实像的大小和正倒，测出物距和像距。（再将蜡烛向右移动到光具座上标有25cm的地方，固定下来，试一试）
②把蜡烛向凸透镜移近，使物距在2f和f之间，即2f＞u＞f，分别取两个位置，重复以上操作，进行观察和测量。
③继续移近蜡烛，u＜f，在屏上还能得到蜡烛的像吗？撤去光屏，从光屏一侧向透镜方向看去，能否观察到蜡烛的像？是虚像还是实像？观察像的大小、正倒、测出物距，估测出像距。（2）探究实验记录表
凸透镜焦距f＝ cm4．分析与论证分析表中的记录，找出凸透镜成像的规律（1）像的虚实：
　　凸透镜在什么条件下成实像？在什么条件下成虚像？ u＞f 时成实像，u＜f 时成虚像。

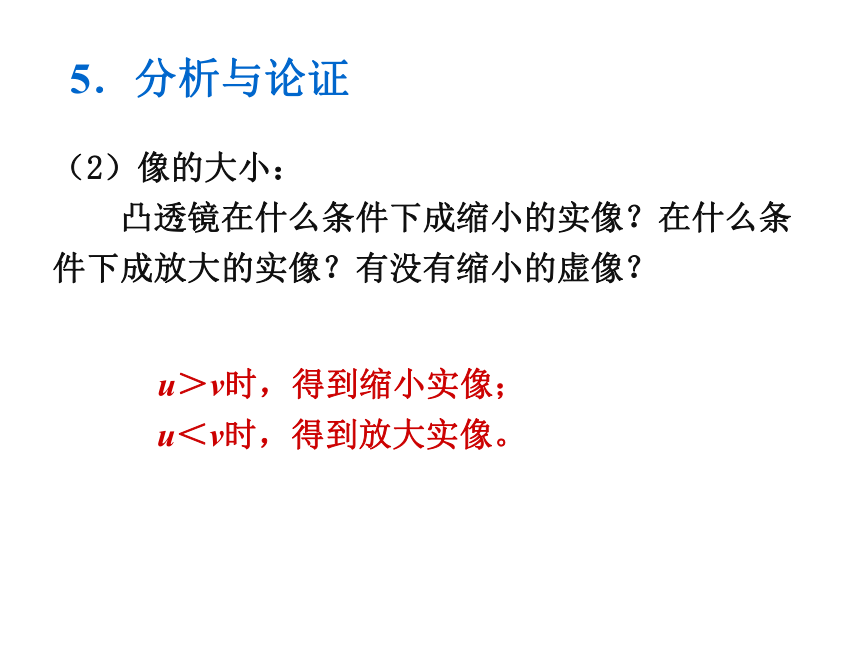

(一倍焦距点分虚实 )5．分析与论证（2）像的大小：
　　凸透镜在什么条件下成缩小的实像？在什么条件下成放大的实像？有没有缩小的虚像？ u＞v时，得到缩小实像；
　u＜v时，得到放大实像。5．分析与论证（2）像的大小：思考：难道实像只有放大和缩小两种情况？ 观看图片： 当u＝v＝2f 时成等大的实像。
二倍焦距点分大小。（没有缩小的虚像。 ）5．分析与论证（3）像的正倒：
　　凸透镜在什么条件下成正立的像？在什么条件下成倒立的像？u＞f 时成实像，是倒立的；u＜f 时成虚像，是正立的。5．分析与论证物距连续变化时像的大小及像距的变化如何？ 动画演示物近像远像变大，物远像近像变小6．得出结论三、应用1．照相机是根据什么原理工作的？　　照相机是根据物体距凸透镜大于2倍焦距的原理制成的。三、应用2．投影仪是根据什么原理工作的？　　投影仪是根据物体距凸透镜大于焦距小于2倍焦距的原理制成的。三、应用3．放大镜是根据什么原理工作的？　　幻灯机是根据物体距凸透镜小于焦距的原理制成的。四、课堂小结一倍焦距点分虚实
二倍焦距点分大小
物近像远像变大， 物远像近像变小五、反馈练习：　1、小明同学在“探究凸透镜成像的规律”实验时，烛焰在光屏上成了一个清晰的像，如图所示。下面给出的生活中常用物品工作时原理与此现象相同的是（ ）
A.投影仪 B.照相机 C.放大镜 D.近视镜 B五、反馈练习：　2、如图所示，一束平行光经过一凸透镜，调节光屏的位置直到在屏上得到一个最小、最亮的光斑．小明用此凸透镜做“探究凸透镜成像规律”的实验，当物体距凸透镜15cm时，重新调节光屏的位置，清晰可得（ ）
A．倒立缩小的实像 B．倒立等大的实像
C．倒立放大的实像 D．正立放大的虚像C3、如图所示，用焦距为l0cm的凸透镜，观察一张印有2014年南京青奥会会徽的图片，此时图片到凸透镜的距离应（　　）
A．大于10cm小于20cm B．等于20cm
C．小于10cm D．大于20cm五、反馈练习：C谢谢大家！
