闭合电路的欧姆定律
电学已经改变了我们的生活方式，并且产生了一个巨大的工程应用领域。
——埃米里奥·塞格瑞

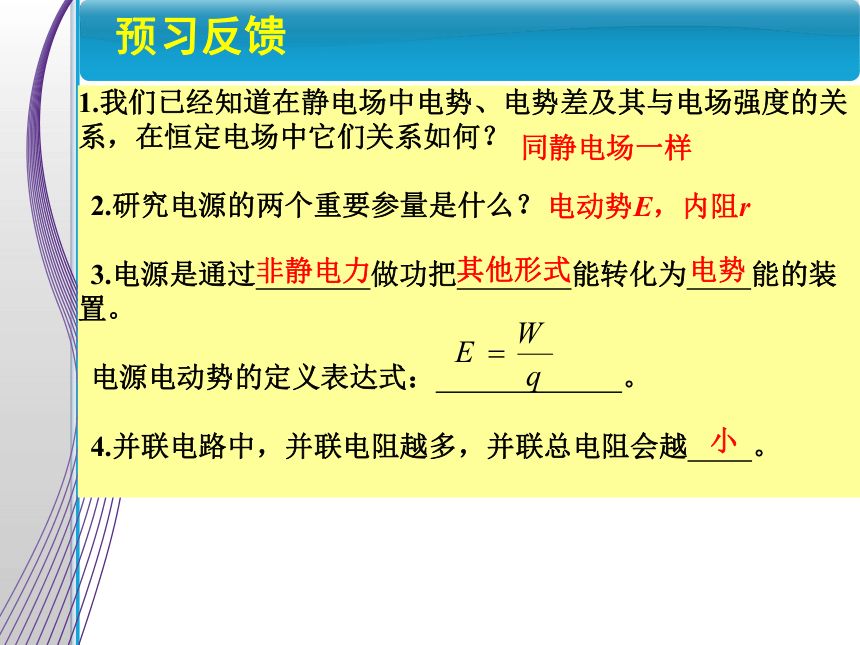

预习反馈
我们已经知道在静电场中电势、电势差及其与电场强度的关系，在恒定电场中它们关系如何？
2.研究电源的两个重要参量是什么？
3.电源是通过 做功把 能转化为 能的装置。
电源电动势的定义表达式： 。
4.并联电路中，并联电阻越多，并联总电阻会越 。
同静电场一样
电动势E，内阻r
非静电力
其他形式
电势
小
L
S2
S1
S3

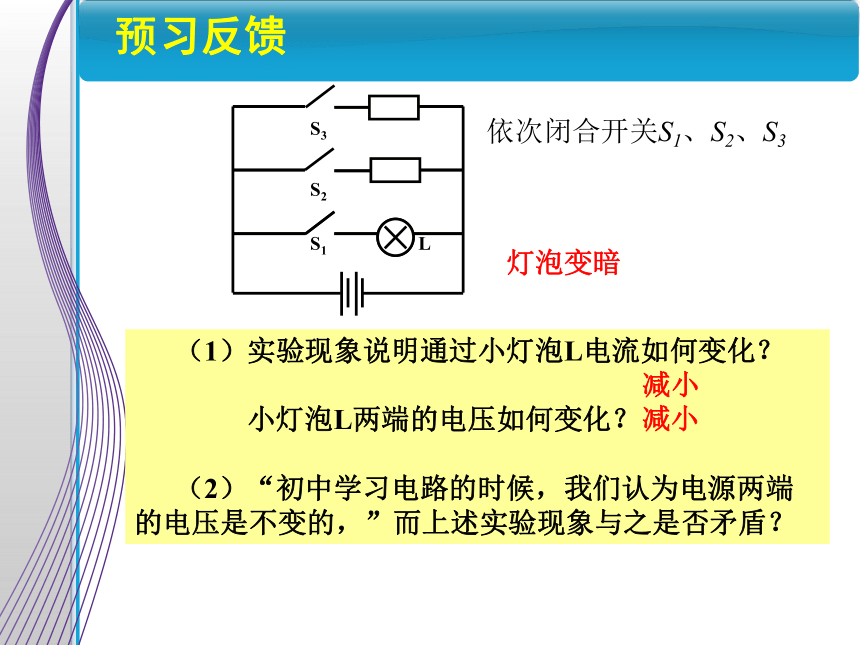

预习反馈
（1）实验现象说明通过小灯泡L电流如何变化？
小灯泡L两端的电压如何变化？
（2）“初中学习电路的时候，我们认为电源两端的电压是不变的，”而上述实验现象与之是否矛盾？
灯泡变暗
减小
减小
依次闭合开关S1、S2、S3
闭合电路
r
B
E
R
S
A
I

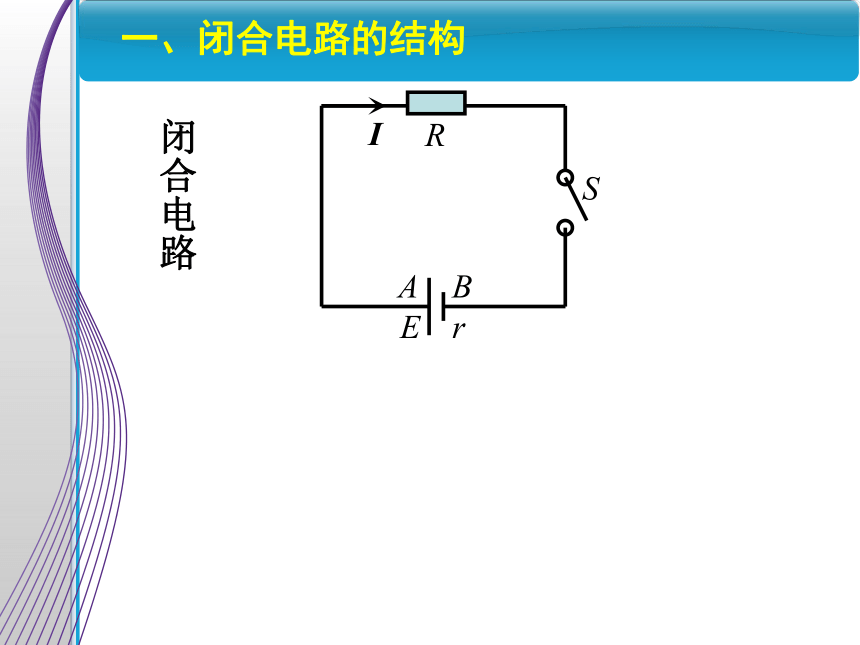

一、闭合电路的结构
r
B
E
R
S
A
I
一、闭合电路的结构
内电路
外电路
闭合电路

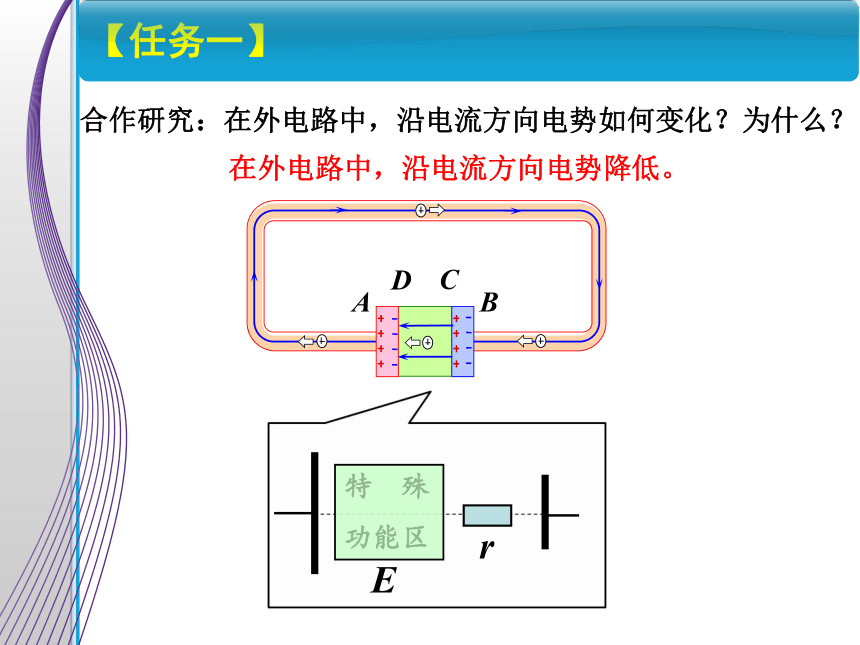

【任务一】
合作研究：在外电路中，沿电流方向电势如何变化？为什么？
在外电路中，沿电流方向电势降低。
特 殊
功能区
r
E
A
B
C
D
（2）公式 反映了闭合电路中电流与哪些因素有关？
（3）公式E = U外+ U内反映了闭合电路中电动势与内外电路电势降落什么关系？

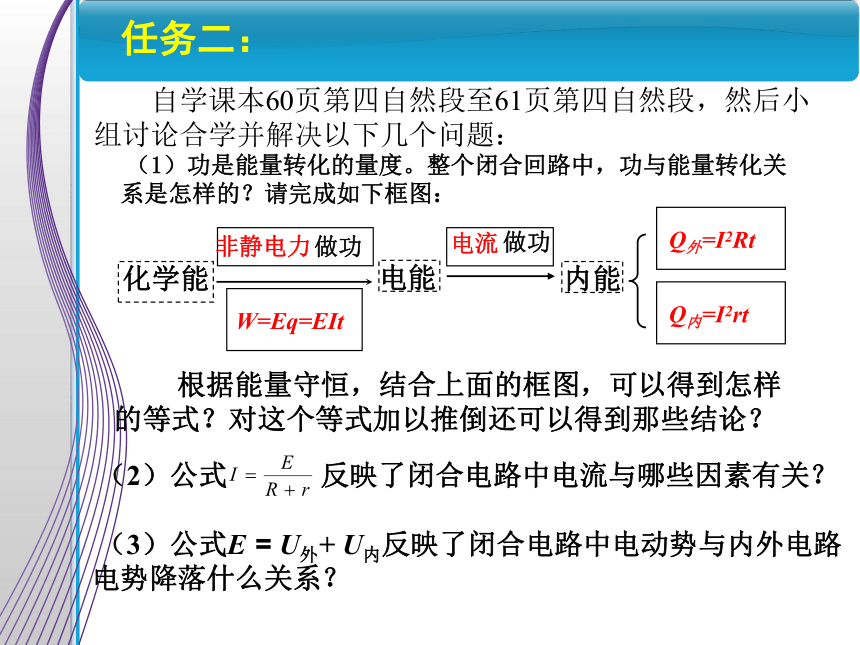

任务二：
自学课本60页第四自然段至61页第四自然段，然后小组讨论合学并解决以下几个问题：
化学能
电能
内能
做功
做功
（1）功是能量转化的量度。整个闭合回路中，功与能量转化关系是怎样的？请完成如下框图：
根据能量守恒，结合上面的框图，可以得到怎样的等式？对这个等式加以推倒还可以得到那些结论？
非静电力
电流
W=Eq=EIt
Q外=I2Rt
Q内=I2rt
闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。
此式也可以写成
二、 闭合电路欧姆定律
适用于外电路为纯电阻电路
两式适用于一切电路
小试身手
例1：在如图所示的电路中，R1=14.0Ω，R2=9.0Ω，当开关S扳到位置1时，电流表的示数为I1=0.20A；当开关S板到位置2时，电流表的示数为I2=0.30A，求电源的电动势和内电阻。
解：根据闭合电路欧姆定律得：
E=I1R1＋I1r
E=I2R2＋I2r
消去E，解出r，得
r=(I1R1＋I2R2)/(I2-I1)
代入数值，得r=1Ω
将r值代入E=I1R1＋I1r中，得
E=3 V
三、路端电压与负载的关系
按图示电路连接，改变滑动变阻器的阻值，观察电流表和电压表的变化情况。
问题1：如何解释看到的现象？
此处图像由EXCEL处理数据生成后粘贴，下面是参考数据图像
三、路端电压与负载的关系
按图示电路连接，改变滑动变阻器的阻值，观察电流表和电压表的变化情况。
问题2：当R→∞时，电流、内电压、路端电压等于多少？
问题3：当R＝0时，路端电压、内电压、电流等于多少？
I=0, U内=0，U=E 断路
应用：用伏特表粗测电源的电动势
应用：绝对不允许将电源两端短接
U=0 , U内=E， 短路
应用规律尝试解决预习疑惑
L
S2
S1
S3
小试身手
例题2：如图所示电路中，电池电动势为E，内阻为r，当可变电阻的滑片P向b点移动时电表V、V1、A1示数的变化情况如何？
大显身手
【挑战】如图所示电路中，电池电动势为E，内阻为r，当滑动变阻器的滑片P向下端移动时，则电表V、V1、A1示数的变化情况如何？
提示：
1.R1、R2、R3是怎样串并联关系？
2.各个电表分别测谁的电压或电流？
3.外电路的总电阻如何变化？
这节课我学到了什么？
1、闭合电路欧姆定律的内容、公式的理解；
2、路端电压U与负载R的关系
①R增大时，I 减小，U增大；
R减小时，I增大，U减小
②现象解释：I =E/（R+r ） 以及U=E-Ir
