人教版物理九年级课件16.1电压课件（共31张PPT）

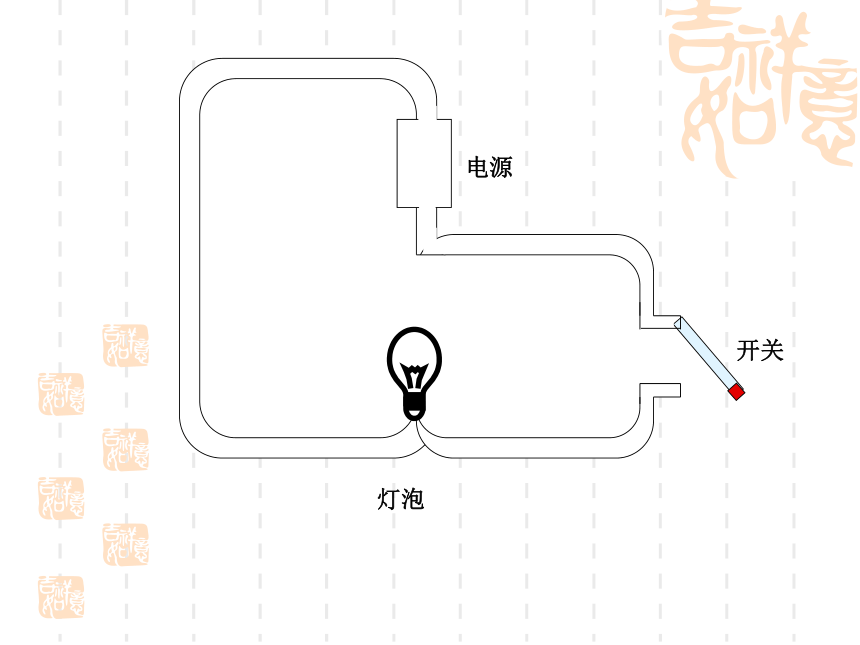

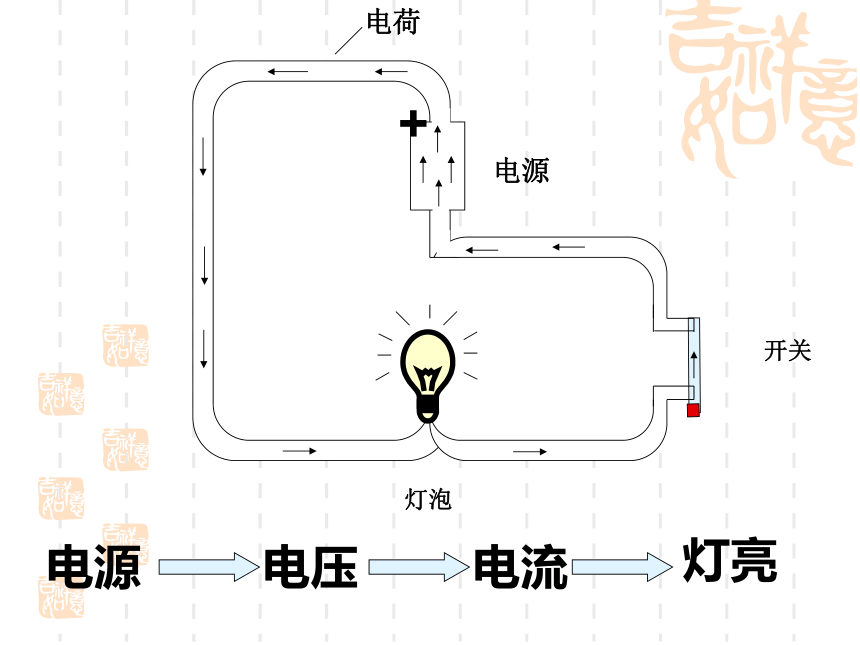

课件31张PPT。金属中有大量自由电子所以能导电，可金属导体上的电子为什么能够定向移动？是谁在推动电荷发生定向移动呢？ 电源电压电流灯亮2.当电路中接入电源时，导体中的自由电子便在电压推动作用下做定向移动，形成电流 。

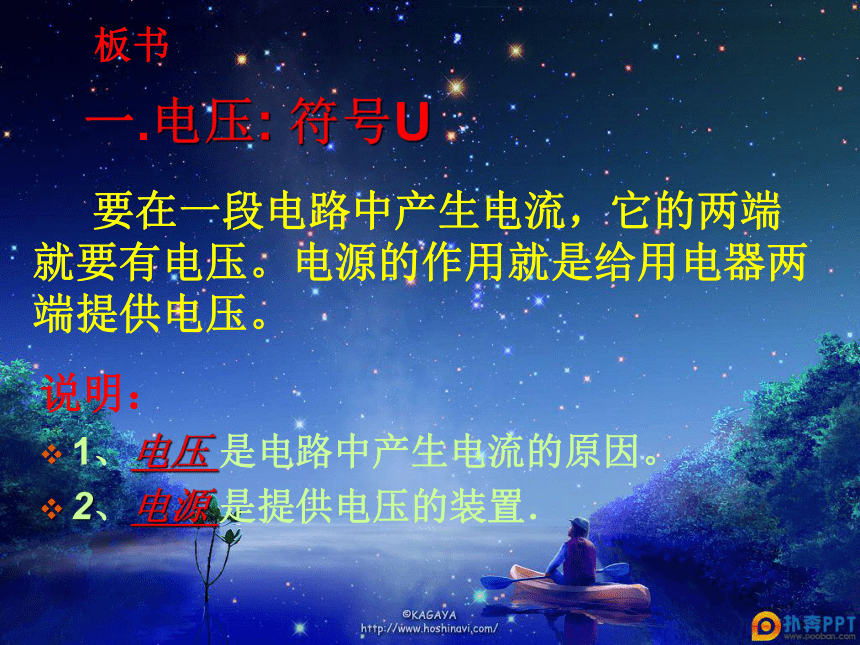

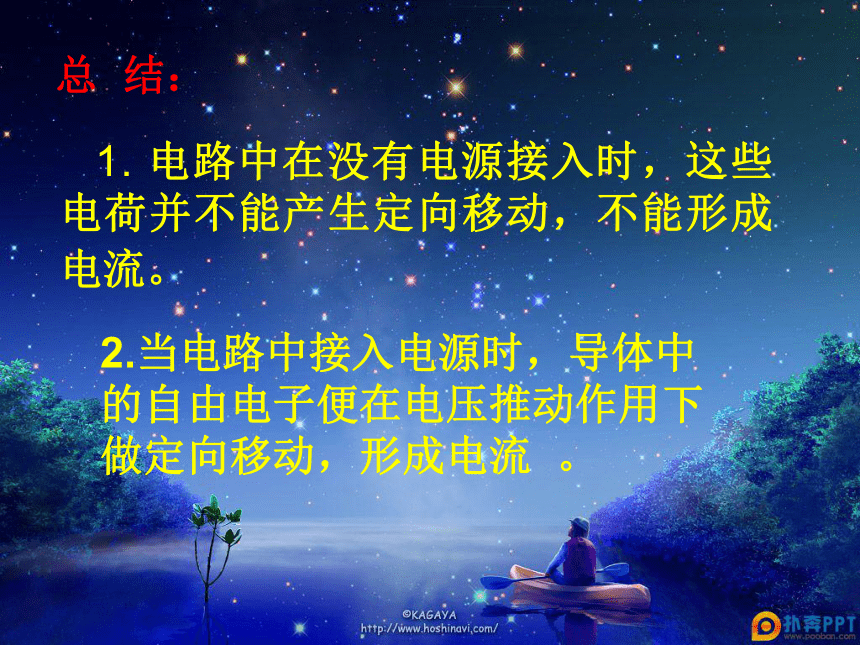

1. 电路中在没有电源接入时，这些电荷并不能产生定向移动，不能形成电流。 总 结：一、电压第六章 电压 电阻板 书 要在一段电路中产生电流，它的两端就要有电压。电源的作用就是给用电器两端提供电压。说明：
1、电压 是电路中产生电流的原因。
2、电源 是提供电压的装置．一.电压: 符号U板书

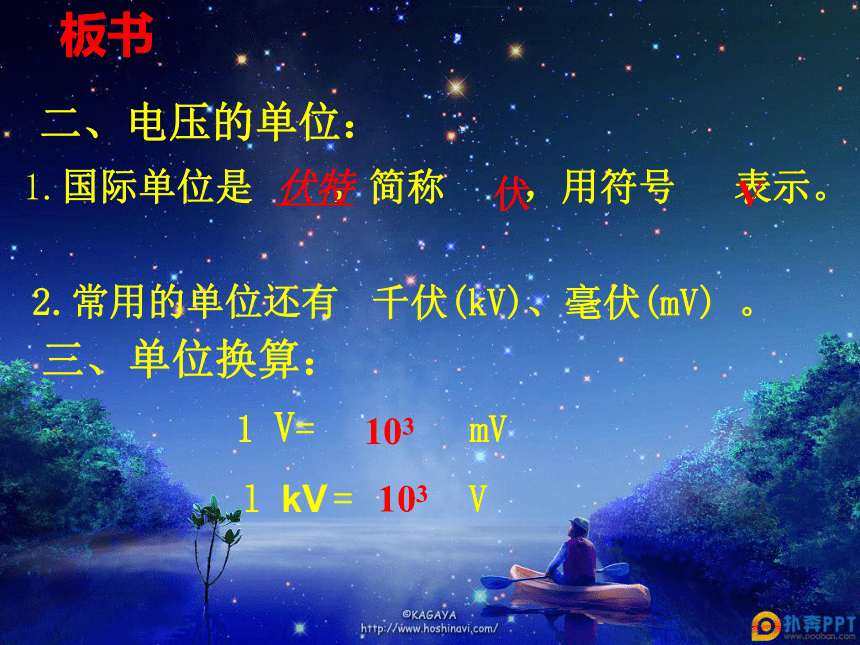

1.国际单位是 ，简称 ，用符号 表示。

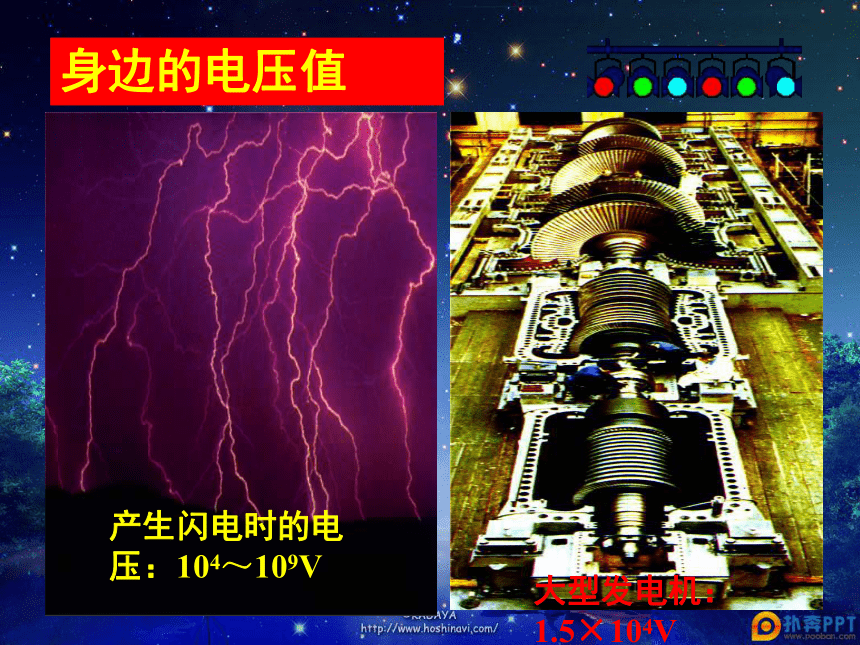

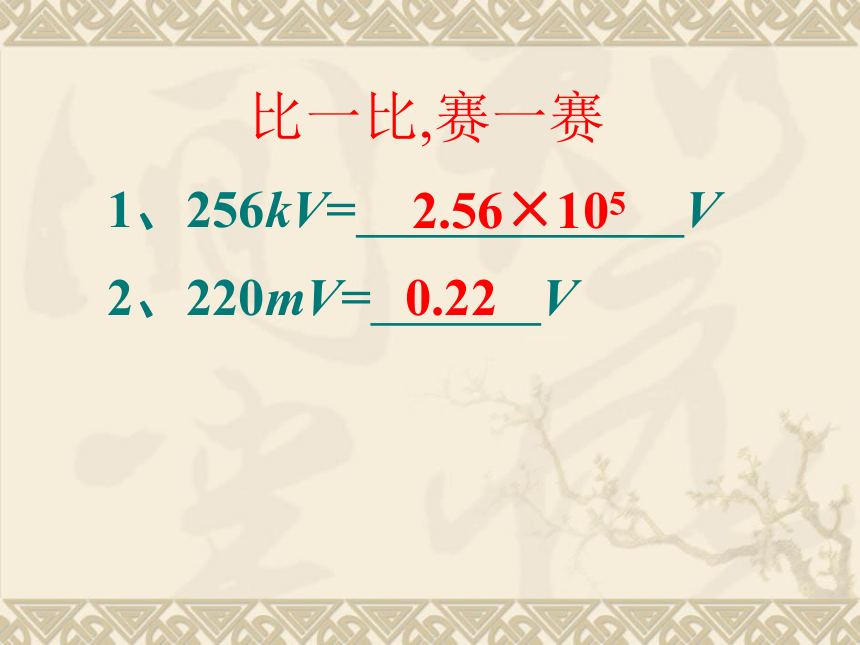

伏特伏V2.常用的单位还有 千伏(kV)、毫伏(mV) 。 l kV = V 1031 V= mV 103二、电压的单位：三、单位换算：板书比一比,赛一赛1、256kV= V2、220mV= V2.56×1050.22身边的电压值产生闪电时的电压：104～109V大型发电机：1.5×104V 电鳐的模样很怪,扁平身子,头和胸连在一起，浑身光滑无鳞，电鳐凭着自己的“电武器”，能随意放电，在海洋里几乎是无敌的,能产生200伏特以上的电压。

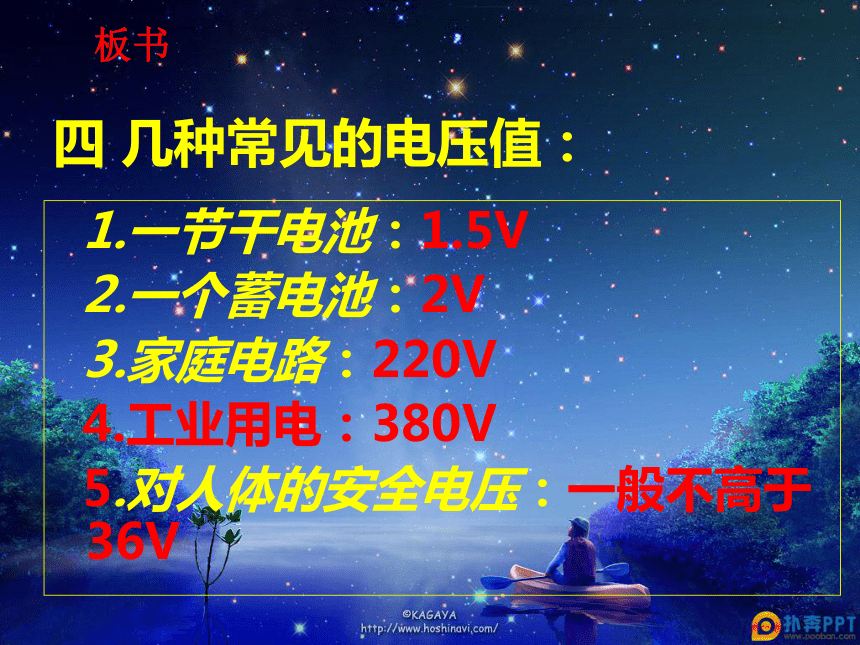

人如果不小心踩着海底的电鳐时，它放出的电足够将一个成年人电倒。 1.一节干电池：1.5V
2.一个蓄电池：2V
3.家庭电路：220V
4.工业用电：380V

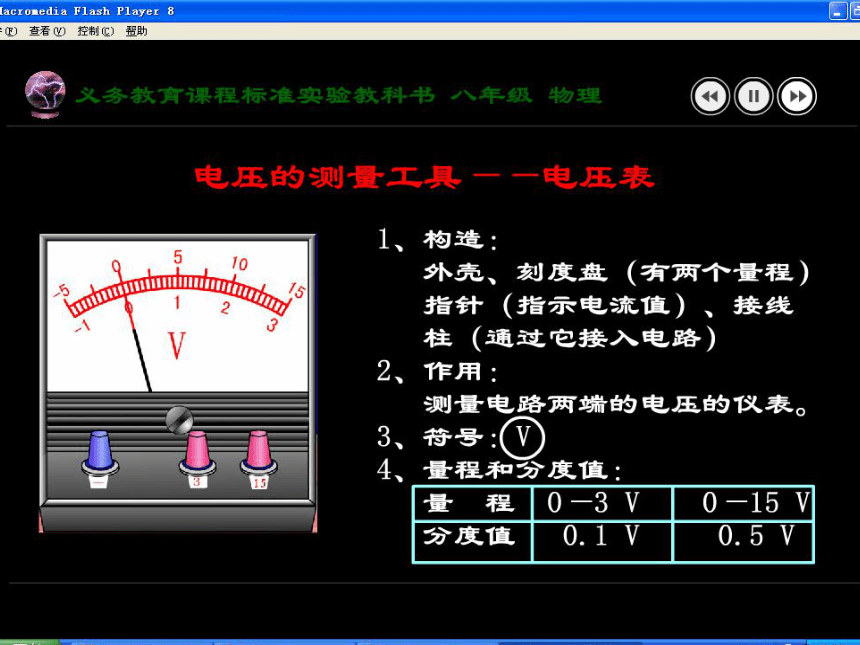

5.对人体的安全电压：一般不高于36V四 几种常见的电压值：板书 1.电压表：用来测量电压大小的仪表 3.接线柱：有三个接线柱： “—”、“3”、“15”4.两个量程： 0～3V和O～15V 5.最小刻度值分别为 ：O．1V和O．5V2.外观：实物 V 电路 五、电压表板书电压表在使用时应注意哪些问题？ 想一想： 六、正确使用电压表1 将电压表必须与被测用电器并联。2 必须是电流从“＋” 接线柱流进，从“－”接线柱流出。被测电压不要超过电压表的量程。
一般先选用大量程进行试触，如电压表的示数在小量程范围内，则改用小量程。
注：电压表可以直接接到电源两端测量电源电压板书判断下列电压表的连接是否正确 判断下列电路是串联还是并联？电压表分别测的是谁的电压？L1L2L2L1甲图乙图如图所示为用电压表测量
灯泡两端电压的电路图，
其中正确的是（ ）
A．图 A B. 图 B
C．图 C D．图 D
D 七、电压表的读数：
＊确定所用的量程
＊注意分度值
＊看清指针 所指的位置
＊写好单位板书二.电压的测量——电压表电压表、电流表在使用上有哪些相同点和不同点？想一想？电压表与电流表(相同点)1、使用前都要校零。2、使用时必须让电流从“+”接线 柱流进去，从“－”接线柱流出来。3、被测电流或电压的大小都不能超出电表的量程。板书并联在电路两端可以与电源直接相连不能与电源直接相连23串联在电路中电压表与电流表(不同点)板书小结：1.理解电压、电源的作用
2.掌握电压的单位及换算关系
3.记住常见的电压值
4.掌握电压表的使用方法，应注意的问题。
5.能够准确的读出电压表的数值。板书 下图各电路元件的连接均正确，甲、乙为两个电表，则 是电压表， 是电流表 乙甲练习1甲乙 在 内填上适当的电表，并标出“+”“-”接线柱AVAV+----+++电源之父：伏特 伏特是意大利物理学家。善于
思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义.伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。 作业
P9 ：
1 , 3, 5
