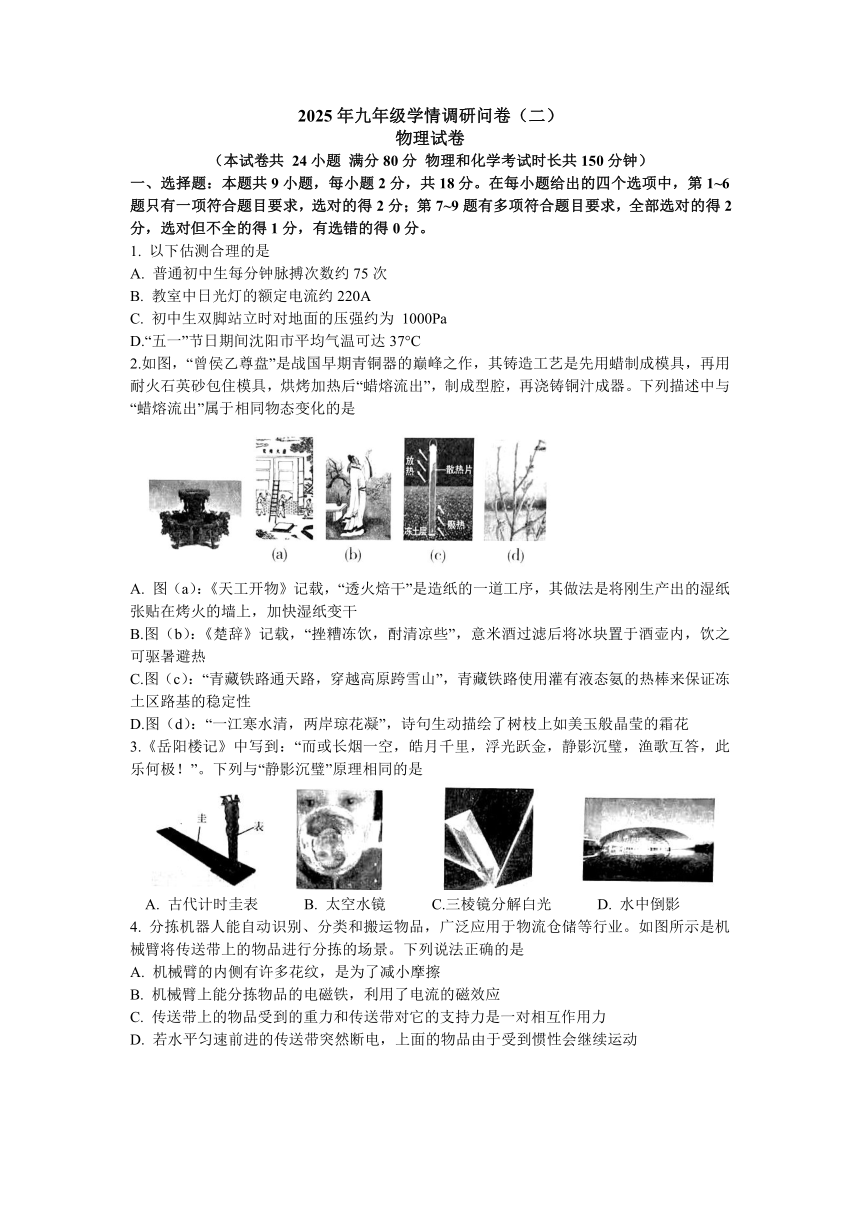

2025年九年级学情调研问卷（二）
物理试卷
（本试卷共 24小题 满分80分 物理和化学考试时长共150分钟）
一、选择题：本题共9小题，每小题2分，共18分。在每小题给出的四个选项中，第1~6题只有一项符合题目要求，选对的得2分；第7~9题有多项符合题目要求，全部选对的得2分，选对但不全的得1分，有选错的得0分。
1. 以下估测合理的是
A. 普通初中生每分钟脉搏次数约75次
B. 教室中日光灯的额定电流约220A
C. 初中生双脚站立时对地面的压强约为 1000Pa
D.“五一”节日期间沈阳市平均气温可达37°C
2.如图，“曾侯乙尊盘”是战国早期青铜器的巅峰之作，其铸造工艺是先用蜡制成模具，再用耐火石英砂包住模具，烘烤加热后“蜡熔流出”，制成型腔，再浇铸铜汁成器。下列描述中与“蜡熔流出”属于相同物态变化的是
A. 图（a）：《天工开物》记载，“透火焙干”是造纸的一道工序，其做法是将刚生产出的湿纸张贴在烤火的墙上，加快湿纸变干
B.图（b）：《楚辞》记载，“挫糟冻饮，酎清凉些”，意米酒过滤后将冰块置于酒壶内，饮之可驱暑避热
C.图（c）：“青藏铁路通天路，穿越高原跨雪山”，青藏铁路使用灌有液态氨的热棒来保证冻土区路基的稳定性
D.图（d）：“一江寒水清，两岸琼花凝”，诗句生动描绘了树枝上如美玉般晶莹的霜花
3.《岳阳楼记》中写到：“而或长烟一空，皓月千里，浮光跃金，静影沉璧，渔歌互答，此乐何极！”。下列与“静影沉璧”原理相同的是
A. 古代计时圭表 B. 太空水镜 C.三棱镜分解白光 D. 水中倒影
4. 分拣机器人能自动识别、分类和搬运物品，广泛应用于物流仓储等行业。如图所示是机械臂将传送带上的物品进行分拣的场景。下列说法正确的是
A. 机械臂的内侧有许多花纹，是为了减小摩擦
B. 机械臂上能分拣物品的电磁铁，利用了电流的磁效应
C. 传送带上的物品受到的重力和传送带对它的支持力是一对相互作用力
D. 若水平匀速前进的传送带突然断电，上面的物品由于受到惯性会继续运动
5.2025年4月24日，神舟二十号载人飞船通过长征二号F遥运载火箭成功发射，并与空间站天和核心舱完成对接。如图所示是太空控制中心传回的画面。下列说法正确的是
A. 运载火箭加速升空时将动能转化重力势能
B. 对接成功后载人飞船与天和核心舱相对静止
C.空间站的太阳能电池将电能直接转化为太阳能
D. 太空控制中心利用超声波与地面指挥中心进行交流
6.某同学在学习电学知识后，细心观察了身边的电学仪器，并从物理学的角度进行了解释和说明。下列说法正确的是
A. 图（a）：插头外部塑料壳，因为塑料是导体
B. 图（b）：验电器利用异种电荷相互排斥的原理工作
C. 图（c）：电风扇的扇叶易粘灰尘，因为扇叶与空气摩擦创造了电荷
D. 图（d）：自制水果电池使小灯泡发光，小灯泡将电能转化光能
7.如图，是利用天然气灶煮饺子的情景。关于其中涉及的物理知识，说法正确的是
A. 面粉中加水后能和成面团，是因分子间仅存在引力
B. 闻到饺子香是因为分子在不停地做无规则运动
C. 饺子煮熟的过程中，是通过热传递的方式改变内能
D. 煮熟的饺子浮在水面静止时，浮力等于重力
8.酒精检测仪是用来检测人体是否摄入酒精及摄入程度的仪器，其简化电路如图（a）所示，电源电压恒定，R2为定值电阻，R1为气敏电阻，R1的阻值与呼出气体中酒精含量的关系如图（b）所示。当呼出气体中的酒精含量达到80mg/100mL及以上，属于醉酒驾驶。检测前，闭合开关，电压表的示数为1V，电流表的示数为0.1A。当酒精含量为80mg/100mL 时，电流表的示数为0.3A，下列说法正确的是
A. 电源电压力6V
B. 定值电阻 R2的阻值为20
C. 此时定值电阻R2消耗的电功率是 0.9W
D.驾驶员呼出的酒精气体浓度越大，电压表示数与电流表示数之比越大
9.关于生活中的物理知识，下列说法正确的是
A. 金鱼吐出的气泡在水中上升时体积会变大
B. 洗手池排水管的“反水弯”利用了连通器原理
C. 家庭电路正常工作时，零线中没有电流通过
D. 飞机获得升力利用了流速越大的位置压强越小的道理
二、填空题：本题共6小题，每空1分，共12分。
10. 某同学探究“凸透镜的成像规律”时，在图示位置的光屏上看到清晰的像，则凸透镜的焦距为______cm；他将蜡烛移到20cm 刻度线处，移动光屏直到能在光屏上看到清晰的像，生活中应用这一规律的光学仪器有______。
11.如图，工人用动滑轮将重300N 的建筑材料匀速提升6m，所用拉力大小为200N，则动滑轮重______N，动滑轮提升建筑材料的机械效率是______%。（不计绳重与摩擦）
12.《梦溪笔谈》中记载“缕悬法”，是指以独根蚕丝作悬线，线的一端用蜡粘在磁针中部，另
一端挂于木架上，静止时，磁针能指示南北，因为磁针受到______的作用；中国科技馆里有个“会发电的衣服”展台，当人穿上这种衣服运动时，衣服产生压折就能形成源源不断的电流。请写出一个与“会发电的衣服”工作原理相同的电学仪器______。
13.某国产手机配有一块“3.7V 5000mAh”的电池，充满电后储存的能量为______J。如图，是某同学家的电能表，若断开家中其他用电器，只将“220V 800W”的电饭锅接入电路工作0.5h，电能表的脉冲灯闪烁480次，则被▅遮住的数值为______imp/（kw h）。
14.如图，是“探究电流通过导体时产生的热量与导体电阻的关系”的实验装置。若通过电阻丝R1的电流为0.3A，则通电 100s后电阻丝R2产生的热量为______J，若电阻丝R1、R2均使用镍铬合金丝制成且粗细相同，则R1比R2______（填“长”或“短”）。
15.如图，电源电压为10V，若在甲、乙两处接入同种电表（电压表或电流表），闭合开关S1、 S2，甲、乙两处电表的示数之比为2:3，则R1：R2= ______；若将甲、乙两处同时换接另一种电表，闭合开关S1，断开开关S2，乙处电表的示数 2.5，则上述过程中R1的电压变化了______V。
三、作图题：本题共2小题，每小题2分，共4分。
16.（2分）如图，光线a平行于凹透镜的主光轴入射并发生折射。请作出凹透镜的一个焦点F，并画出光线b经过凹透镜的折射光线。（保留作图痕迹）
17.（2分）如图（a），闭合开关，导体 ab水平向左运动。若仅将电源正负极对调，请在图（b）中画出导体 ab 运动时在水平方向上受到的力的示意图（O点是导体 ab 的重心）。
四、实验题：本题共4小题，共24分。
18.（5分）某同学利用图中器材探究“平面镜成像的特点”。
（1）组装器材时，薄玻璃板应与水平桌面_______。
（2）将点燃的蜡烛A放在玻璃板前，取另一支外形相同但未点燃的蜡烛B在玻璃板后移动，如图所示，直到看上去蜡烛B与蜡烛A的像重合。这样除了能确定像的位置，还能初步说明物体通过平面镜成像的大小与物体的大小_______。
（3）实验表格中缺失了一组数据，则空白处应为_______cm。
蜡烛A到薄玻璃板的距离/cm 2.00 4.00 6.00 8.00 10.00 12.00
蜡烛B到薄玻璃板的距离/cm 2.00 4.00 6.00 8.00 10.00
（4）此时，同一实验小组靠右侧的同学不能通过玻璃板看到蜡烛A的像，为了让该同学能够看到蜡烛A的像，应将玻璃板水平向_______移动。
（5）在玻璃板后放置一块木板，不通过玻璃板而直接观察，_______（填“能”或“不能”）在木板上看到蜡烛A的像。
19.（6分）学校布置了一项实践作业：利用身边的器材测量家中某个物品的密度。于是某同学测量了家中石头摆件和饮料的密度，以下是他的实验过程。
（1）测量石头摆件的密度
① 将天平放在水平桌面上，游码移到标尺左端的零刻度线处，发现指针如图1（a）所示，接下来的操作应是_______。
② 正确操作后，测出石头的质量如图1（b）所示。
③ 如图1（c），在量筒中装入适量水，用细线拴住石头摆件将其缓慢浸没在水中，液面稳定后如图1（d）所示，则石头摆件的密度为_______g/cm3。
（2）测量饮料的密度
① 方案一：利用自制密度计测量
找来一根30cm长的吸管，用热熔胶封住吸管一端，装入适量细沙，制成了一支密度计。将吸管分别放入水和饮料中静止，发现浸入深度的差异不大，为便于测量可以_______（填“增加”或“减少”）吸管中细沙的质量。
改进后，将吸管放入水中竖直漂浮，测得浸入深度h1为10cm。取出擦干，再将吸管浸入饮料中竖直漂浮，测得浸入深度h2为9.6cm，则饮料的密度约为_______g/cm3（结果保留两位小数，已知水=1.0×103 kg/m3）。
② 方案二：利用电子秤测量
先用电子秤测量一杯水的质量，如图2（a）所示；用细线系住物块浸没于水中，如图2（b）所示；再测得一杯饮料的质量，如图2（c）所示；将物块浸没于饮料，测力计示数为1N，如图 2（d）所示，则图2（b）测力计示数为_______N，饮料的密度为_______ g/cm3。
20.（6分）某同学用图（a）装置探究“杠杆的平衡条件”。杠杆上每小格为5cm，每个钩码的重力均为0.5N。
（1）如图（a），安装好杠杆，将平衡螺母向左调节，杠杆在水平位置平衡，说明开始时杠杆的______（填“左”或“右”）端下沉。
（2）如图（b），在杠杆两侧挂上数量不同的钩码并移动钩码的位置，使杠杆在水平位置平衡。调节杠杆在水平位置平衡的好处是______。
（3）该同学进行了多次实验，将测量数据填入表中。分析实验数据，初步归纳出杠杆的平衡条件是______。（用表格中的物理量符号表示）。
数据序号 动力F1/N 动力臂l1/cm 阻力F2/N 阻力臂l2/cm
1 1.0 10 2.0 5
2 2.0 10 2.0 10
3 2.0 15 1.5 20
4 3.0 20 6.0 10
5 4.0 25 5.0 20
（4）如图（c），在C点竖直向上拉弹簧测力计，使杠杆在水平位置平衡，弹簧测力计的示数为______N。保持弹簧测力计的作用点和拉力方向不变，竖直向上缓慢拉动杠杆，弹簧测力计的示数将______（填“变大”“变小”或“不变”）。
（5）如图（d），使用某型号的螺丝扳手时有①和②两种方式，其中更省力的是______。
21.（7分）某同学在探究“电流与电阻的关系”实验中，选用如下器材：学生电源（恒为6V），电流表，电压表，阻值 5、10、15、20、25的定值电阻各一个，滑动变阻器“402A”，开关及导线若干。
（1）（2分）该同学连接电路如图（a），请在错误的一条导线上划“x”，用笔画线代替导线将电路连接正确。
（2）改正错误后，闭合开关前将滑动变阻器的滑片置于最______（“左”或“右”）端。
（3）闭合开关后，两表均无示数。将电压表分别并联在开关、滑动变阻器两端，只有当并联在滑动变阻器两端时电压表有示数，则电路故障为______。
（4） 排除故障后，分别把5、10、15、20、25的定值电阻接入电路，移动滑片，每次实验都调节定值电阻两端电压为U0不变，记录对应的电流表示数，得到实验数据如表所示：①U0=_____V；②分析数据初步得出结论：电压一定时，电流与电阻成_____比。
电阻R/ 5 10 15 20 25
电流I/A 0.6 0.3 0.2 0.15 0.12
（5）该同学继续测量额定电流为0.2A的小灯泡L正常发光时的电阻 RL，他选取4节新干电池、定值电阻 R0（10）和滑动变阻器R（“40 2A”）并设计了电路图如图（b）所示，在他的方案中，仅读两次电压表的示数就能完成测量，电压表第二次示数为4.5V，则RL=_____。
五、综合应用题：本题共3小题，共22分。
22.（8分）某同学质量为 65kg，在10kg的独轮车上匀速直线骑行240m，用时1min，所受阻力为总重的0.1倍，轮胎与水平地面的接触面积为3×10-3m3，g取 10N/kg。求此过程中：
（1）人和车的总重；
（2）独轮车对地面的压强；
（3）独轮车匀速直线前进时牵引力的功率。
23.（8分）图（a）为一个电热饭盒，电路原理图如图（b）所示，电源电压为220V，电热丝R1=55，R2阻值未知，该电热饭盒可实现速热、保温两个挡位的变化，速热挡功率为保温挡功率的4倍。求：
（1）速热挡的功率；
（2）R2的阻值；
（3）用速热挡将 1kg的食物从10°C加热到65°C用时4分钟，求速热挡的加热效率。
【c食=4.2×103J/(kg·℃)，结果保留一位小数】
24.（6分）盾构机能实现全自动挖掘隧道，是名副其实的大国重器。20世纪50~90年代，我国盾构机技术处于依赖进口阶段，经过几代科技工作者的努力，中国已是全球盾构机科技的领先者。如图，盾构机的结构可分为三大部分，前面是刀盘，中间是传送带与输送机，后面由隧道管片架收尾。
（1）刀盘是一个布满刀片的巨大圆形钢盘，不停地旋转切割，工作时可以根据不同的地质情况切换合适的刀片。刀片通常由钨钢材料制成，因为钨钢具有较强的_____。
A. 硬度 B. 导电性 C. 弹性 D.磁性
（2）刀盘后面有一排液压千斤顶，使刀盘能够向前推进。在不断推进与震动下，旋转的刀盘带动密集锋利的刀片，源源不断地剥落碎石泥土，再由输送机把挖出来的碎石泥土传送至后面的传送带。若输送机每分钟可排出 2m3的泥土，10分钟内将排出的泥土提升30m，需要克服泥土的重力做功力_____J。（p现士=1.8 × 10°kg/m’，g 取 10N/kg）
（3）研究表明：增加刀盘的直径在一定程度上可提高盾构机的工作效率。比如：面积的增加意味着在相同的时间和转速下，能够切削更多的土体，从而加快隧道挖掘的进度。但刀盘直径并非越大越好，请从物理角度分析，当刀盘直径过大时会带来哪些不良影响：______________________________。（写出一条即可）
（4）某刀盘的直径16.07m，以0.8m/s的速度匀速转动。从物理学的角度看，刀盘的运动状态是在不断改变的，这样判断的理由是__________。
（5）刀盘的转动通过电动机来驱动，可使刀盘在顺时针和逆时针两个方向上实现无级变速。物理小组的同学模拟驱动电机设计了一个电路，只需再添加一根导线，就可以使电动机在人的操作下既能正转，也能反转。请在图中用笔画线代替导线将电路连接完整。
（6）电动机带动刀盘切割时噪声很大，写出一条减弱噪声的合理措施：__________。
物 理 答 案
一、选择题
1、A 2、B 3、D 4、B 5、B 6、D 7、BCD 8、AC 9、ABD
二、填空题
10.10.0；照相机 11.100；75 12.地磁场；发电机
13.6.66× 104；1200 14.90；短 15.2:3；6
三、作图题
16. 17.
四、实验探究题
18.（1）垂直 （2）相等 （3）12.00 （4）右 （5）不能
19.（1）①向左调节平衡螺母，使天平平衡 ③2.7（2）①增加；1.04②1.1；1.120.（1）右 （2）20.（1）右 （2）便与测量力臂 （3）F1l1= F2l3 （4）2.5；不变 （5）②
21.（1）如图所示（2）左 （3）滑动变阻器断路 （4）3；反 （5）7.5
五、综合应用题
22.(1) G=mg=(65kg+10kg)×10N/kg=750N
(2)因为水平面F= G=
p=F/S=750N/3×10-3m2=2.5×105Pa
(3)因为匀速 F牵= F阻=0.1G=0.1×750N=75N
W= F牵s= 75N×240m=1.8×104J
P=W/t=1.8×104J J /60s=300W
23. (1)S1S2闭合，只有R1为速热挡
由P=UI、I= U /R得
P热=U 2/R1= (220V)2/55= 880W
(2) S1闭合，S2断开，只有R1、R2串联为保温挡
P保= P热/4=880W/4=220W
R 总=U2/ P保= (220V)2/220W=220
R2=R总—R1=220—55=165
(3) Q吸=cm(t—t0)=3×103J/(kg·℃)×1kg×(65℃—10℃)=1.65×105J
W= P 热t=880W×240s=2.112×105J
= Q吸/ W=1.65×105J /2.112×105J =78.1%
24. （1）A （2）1.08×107 （3）增加施工噪声(增加能耗、增加成本) （4）刀盘运动方向不断改变 （5）如图所示（6）加装隔音罩
