2024-2025学年度（下）九年学情诊断（二）
物理学科
（本试卷共24 道题，满分80分 物理和化学考试时长共150分钟）
一、选择题：本题共9小题，每小题2分，共18分。在每个小题给出的四个选项中，第1~6题只有一项符合题目要求，选对的得2分；第7~9题有多项符合题目要求，全部选对的得2分，选对但不全的得1分，有选错的得0分。
1.如图的光现象中，与“小孔成像”原理相同的是
A. 图甲：墙上呈现手影 B. 图乙：荷花在水中形成倒影
C. 图丙：雨后天空出现彩虹 D. 图丁：水中竹筷看起来向上弯折
2. 星期天，小明在家帮妈妈煮饺子。下列关于煮饺子过程中的物理知识说法正确的是
A. 饺子刚下锅时沉入水底，其内能为零
B. 煮饺子时，在温度升高的过程中其含有的热量越来越多
C. 煮饺子时，其内能增大是通过热传递的方式来实现的
D. 煮熟的饺子漂浮在水面时浮力大于重力
3. 电影《哪吒》中，毽子是“魔童”钟爱的玩具。如图，毽子被哪吒竖直踢到最高点后又竖直下落到水平地面上静止。关于该过程，下列说法正确的是
A. 毽子在最高点时处于平衡状态
B. 毽子到达最高点时，若所有外力都消失，毽子将保持静止
C. 毽子在地面静止时，对地面的压力就是毽子受到的重力
D. 毽子在地面静止时，受到的支持力和重力是一对相互作用力

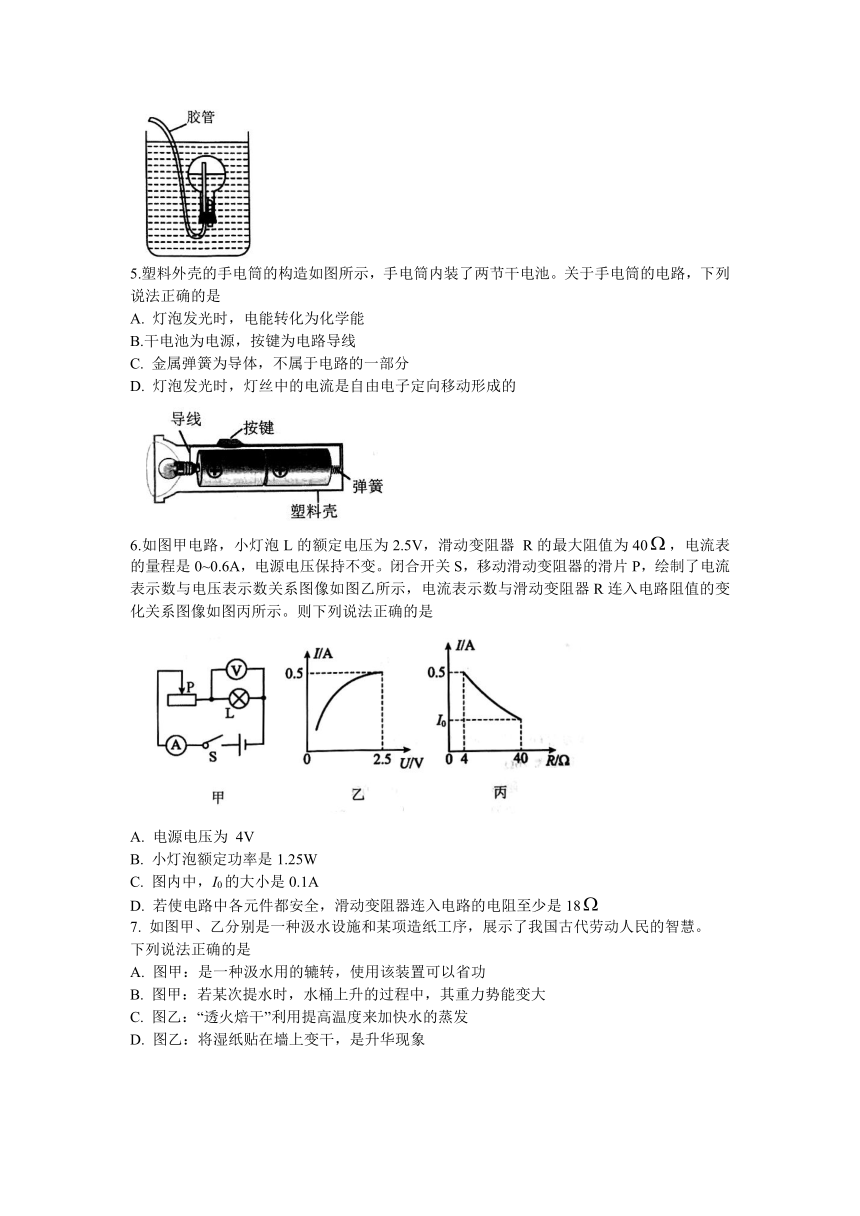

4. 如图是小明制作的潜艇模型，通过胶管从烧瓶中吸气或向烧瓶中吹气，就可使烧瓶下沉或上浮。若从烧瓶中吸气，使其从如图所示的位置下沉（胶管在水中的体积忽略不计），则下列说法正确的是
A. 潜艇模型所受的浮力不变
B. 潜艇模型排开水的重力变小
C. 潜艇模型顶部受到水的压强保持不变
D. 潜艇模型是通过改变浮力的大小来实现下沉的
5.塑料外壳的手电筒的构造如图所示，手电筒内装了两节干电池。关于手电筒的电路，下列说法正确的是
A. 灯泡发光时，电能转化为化学能
B.干电池为电源，按键为电路导线
C. 金属弹簧为导体，不属于电路的一部分
D. 灯泡发光时，灯丝中的电流是自由电子定向移动形成的
6.如图甲电路，小灯泡L的额定电压为2.5V，滑动变阻器 R的最大阻值为40，电流表的量程是0~0.6A，电源电压保持不变。闭合开关S，移动滑动变阻器的滑片P，绘制了电流表示数与电压表示数关系图像如图乙所示，电流表示数与滑动变阻器R连入电路阻值的变化关系图像如图丙所示。则下列说法正确的是
A. 电源电压为 4V
B. 小灯泡额定功率是1.25W
C. 图内中，I0的大小是0.1A
D. 若使电路中各元件都安全，滑动变阻器连入电路的电阻至少是18

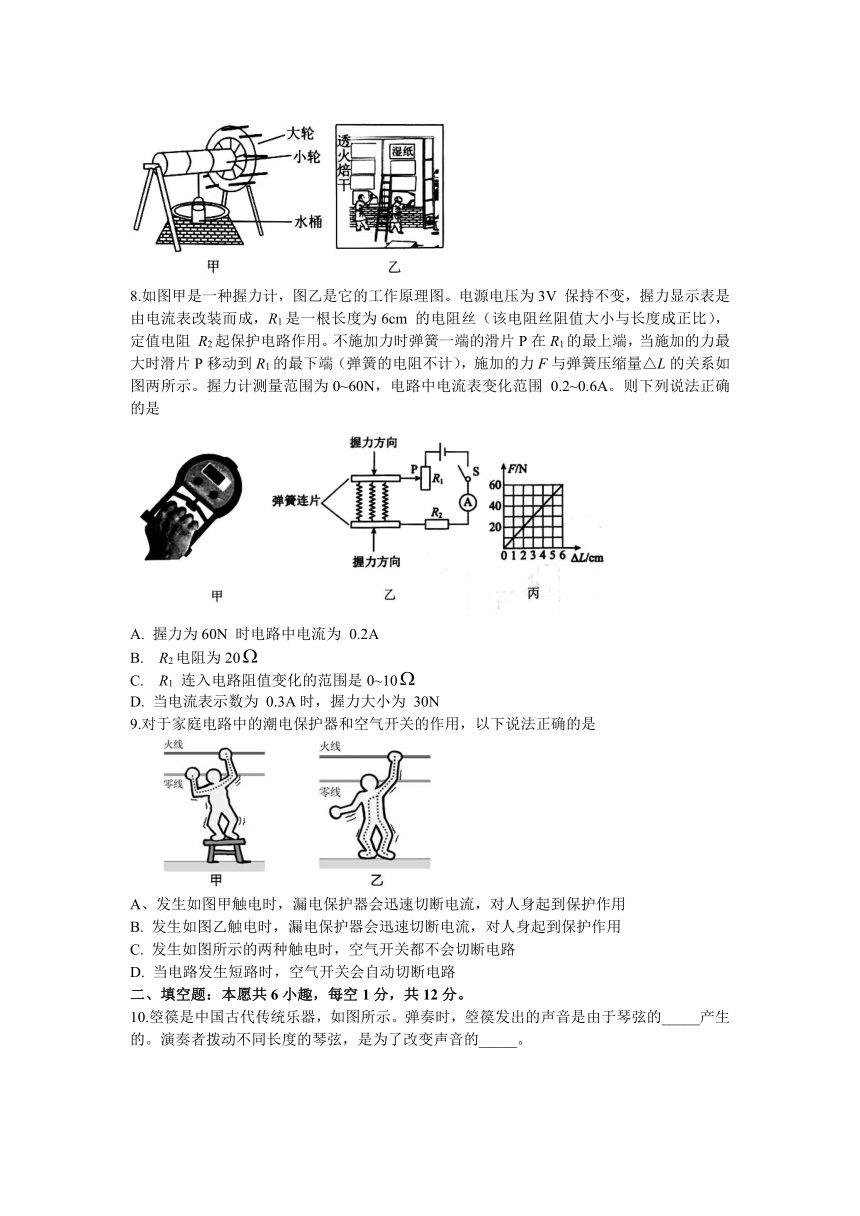

7. 如图甲、乙分别是一种汲水设施和某项造纸工序，展示了我国古代劳动人民的智慧。
下列说法正确的是
A. 图甲：是一种汲水用的辘转，使用该装置可以省功
B. 图甲：若某次提水时，水桶上升的过程中，其重力势能变大
C. 图乙：“透火焙干”利用提高温度来加快水的蒸发
D. 图乙：将湿纸贴在墻上变干，是升华现象
8.如图甲是一种握力计，图乙是它的工作原理图。电源电压为3V 保持不变，握力显示表是由电流表改装而成，R1是一根长度为6cm 的电阻丝（该电阻丝阻值大小与长度成正比），定值电阻 R2起保护电路作用。不施加力时弹簧一端的滑片P在R1的最上端，当施加的力最大时滑片P移动到R1的最下端（弹簧的电阻不计），施加的力F与弹簧压缩量△L的关系如图两所示。握力计测量范围为0~60N，电路中电流表变化范围 0.2~0.6A。则下列说法正确的是
A. 握力为60N 时电路中电流为 0.2A
B. R2电阻为20
C. R1 连入电路阻值变化的范围是0~10
D. 当电流表示数为 0.3A时，握力大小为 30N
9.对于家庭电路中的潮电保护器和空气开关的作用，以下说法正确的是
A、发生如图甲触电时，漏电保护器会迅速切断电流，对人身起到保护作用
B. 发生如图乙触电时，漏电保护器会迅速切断电流，对人身起到保护作用
C. 发生如图所示的两种触电时，空气开关都不会切断电路
D. 当电路发生短路时，空气开关会自动切断电路
二、填空题：本愿共6小趣，每空1分，共12分。

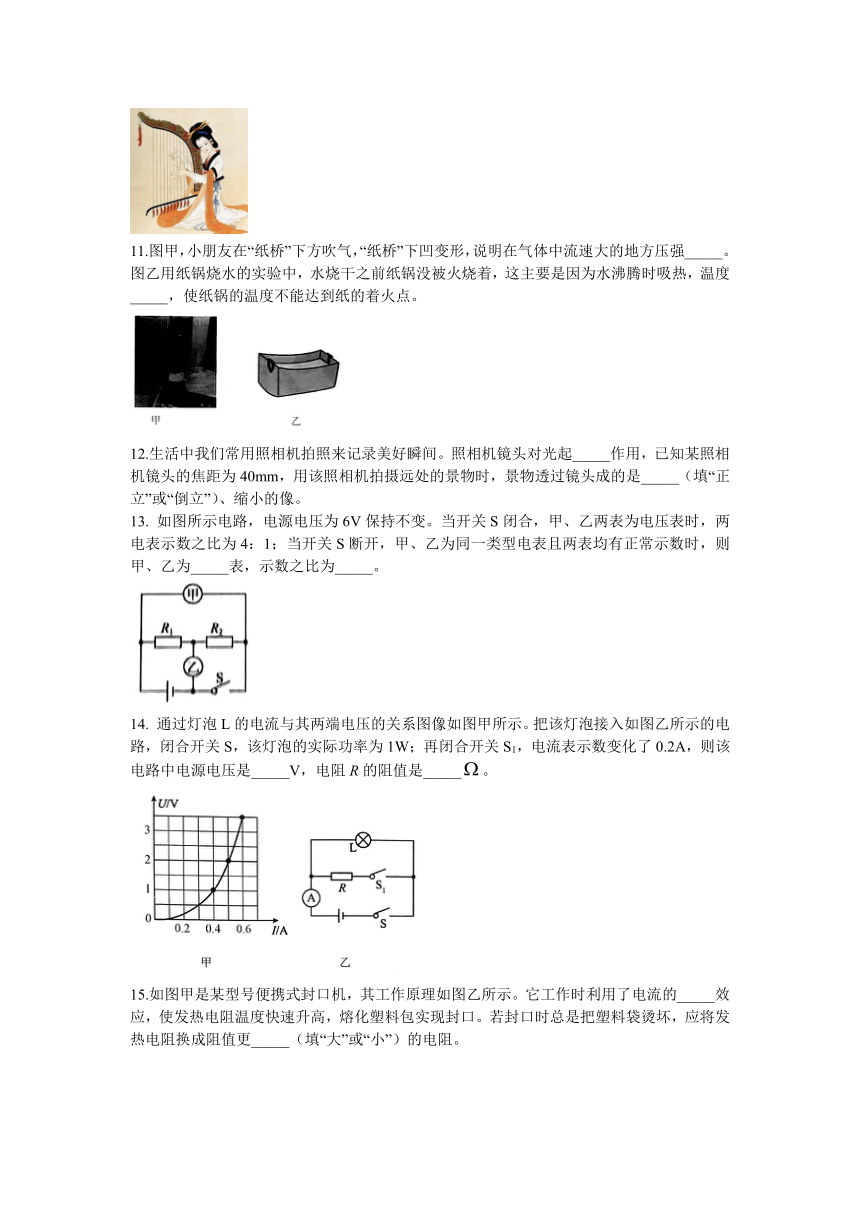

10.箜篌是中国古代传统乐器，如图所示。弹奏时，箜篌发出的声音是由于琴弦的_____产生的。演奏者拨动不同长度的琴弦，是为了改变声音的_____。
11.图甲，小朋友在“纸桥”下方吹气，“纸桥”下凹变形，说明在气体中流速大的地方压强_____。图乙用纸锅烧水的实验中，水烧干之前纸锅没被火烧着，这主要是因为水沸腾时吸热，温度_____，使纸锅的温度不能达到纸的着火点。
12.生活中我们常用照相机拍照来记录美好瞬间。照相机镜头对光起_____作用，已知某照相机镜头的焦距为40mm，用该照相机拍摄远处的景物时，景物透过镜头成的是_____（填“正立”或“倒立”）、缩小的像。
13. 如图所示电路，电源电压为6V保持不变。当开关S闭合，甲、乙两表为电压表时，两电表示数之比为4：1；当开关S断开，甲、乙为同一类型电表且两表均有正常示数时，则甲、乙为_____表，示数之比为_____。
14. 通过灯泡L的电流与其两端电压的关系图像如图甲所示。把该灯泡接入如图乙所示的电路，闭合开关S，该灯泡的实际功率为1W；再闭合开关S1，电流表示数变化了0.2A，则该电路中电源电压是_____V，电阻R的阻值是_____。

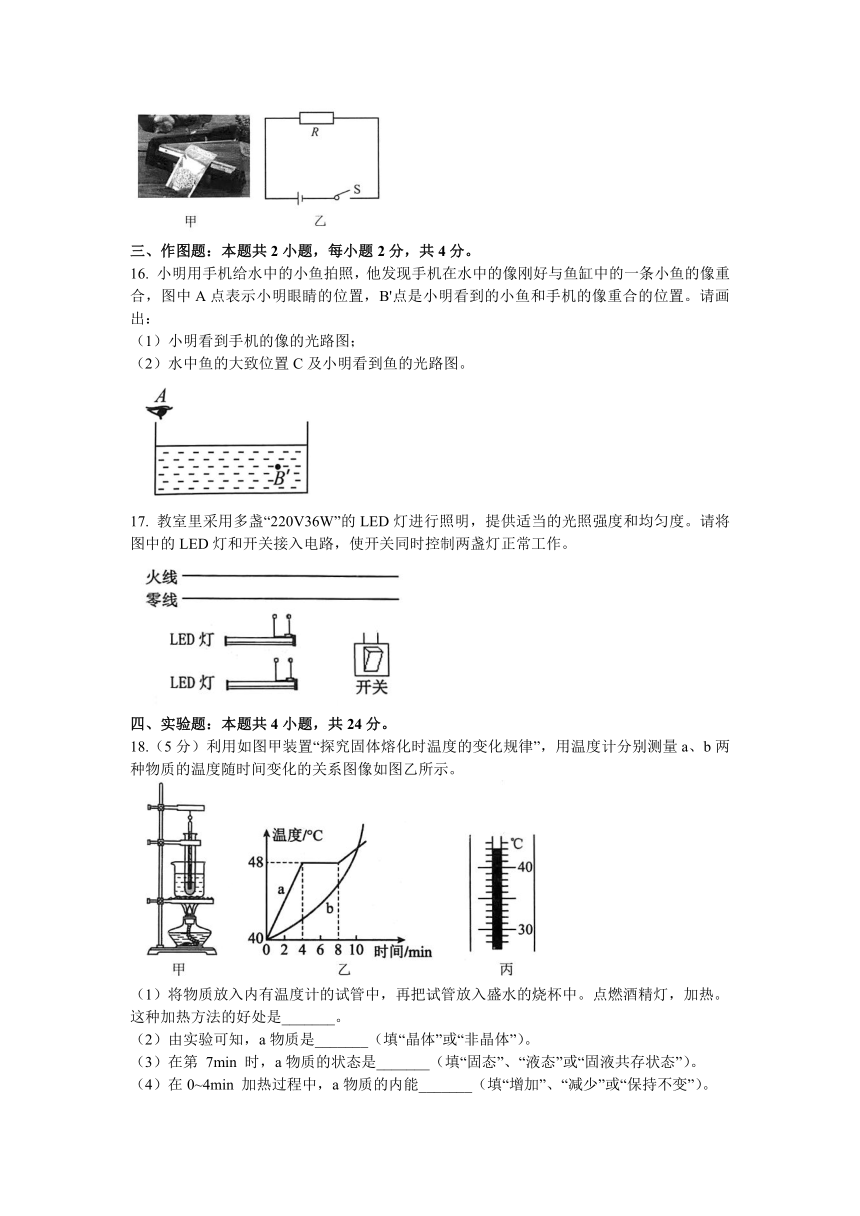

15.如图甲是某型号便携式封口机，其工作原理如图乙所示。它工作时利用了电流的_____效应，使发热电阻温度快速升高，熔化塑料包实现封口。若封口时总是把塑料袋烫坏，应将发热电阻换成阻值更_____（填“大”或“小”）的电阻。
三、作图题：本题共2小题，每小题2分，共4分。
16. 小明用手机给水中的小鱼拍照，他发现手机在水中的像刚好与鱼缸中的一条小鱼的像重合，图中A点表示小明眼睛的位置，B'点是小明看到的小鱼和手机的像重合的位置。请画出：
（1）小明看到手机的像的光路图；
（2）水中鱼的大致位置C及小明看到鱼的光路图。
17. 教室里采用多盏“220V36W”的LED灯进行照明，提供适当的光照强度和均匀度。请将图中的LED灯和开关接入电路，使开关同时控制两盏灯正常工作。
四、实验题：本题共4小题，共24分。
18.（5分）利用如图甲装置“探究固体熔化时温度的变化规律”，用温度计分别测量a、b两种物质的温度随时间变化的关系图像如图乙所示。
（1）将物质放入内有温度计的试管中，再把试管放入盛水的烧杯中。点燃酒精灯，加热。
这种加热方法的好处是_______。
（2）由实验可知，a物质是_______（填“晶体”或“非晶体”）。
（3）在第 7min 时，a物质的状态是_______（填“固态”、“液态”或“固液共存状态”）。
（4）在0~4min 加热过程中，a物质的内能_______（填“增加”、“减少”或“保持不变”）。
（5）某时刻测量b物质的温度计示数如图丙所示，则示数为_______℃。
19.（5分）利用如图甲的装置探究“平面镜成像的特点”：
（1）为了便于观察实验现象，应在_______（填“较亮”或“较暗”）的环境中进行实验。
（2）该实验用玻璃板代替平面镜，是为了_______。
（3）实验时，将点燃的蜡烛A放在玻璃板前，把另一支大小相同的没有点燃的蜡烛B放到玻璃板的另一侧，使它与A 的像重合，则人眼在如图乙_______（填“a”、“b”、“c”或“d”）处所示的样子可以观察到像。为确定像的虚、实，可以在_______（填“蜡烛A”或“蜡烛B”）的位置放一个光屏，并观察光屏上是否有像。
（4）如图丙所示，若将玻璃板与水平桌面成45°角固定在水平桌面上，当玻璃板绕轴MN 转动至竖直位置的过程中，蜡烛 A在平面镜中的像 A'会沿_______（填“顺”或“逆”）时针方向转动。
20.（7分）某实验小组的同学们用鹅卵石、弹簧测力计、细线、溢水杯、水和小桶等器材“探究浮力的大小与排开液体所受重力的关系”。同学们做了如图所示的一系列操作：
（1）实验前弹簧测力计已调零，实验中为了减小误差并便于操作，最合理的步骤顺序应为_______（用图中的序号表示）。
（2）鹅卵石排开水的重力G排可以利用_______（用图中的序号表示）两个步骤得到；
若图中四个测量值F1、F2、F3、F4满足关系式：________=F3-F4，则可以验证阿基米德原理：浸在液体中的物体所受的浮力大小等于_______。
（3）进行实验并把数据记录在表格中，若某次数据如下；
由表格中数据可知，鹅卵石浸没在水中时，受到的浮力F浮=_______N，小组同学发现 F浮＞G排，则造成这种结果的原因可能是_______。（填正确选项前的字母）。
A. 最初溢水杯中水未装至溢水口
B. 实际操作步骤B时，鹅卵石没有完全浸入水中
C. 实际操作步骤B时，鹅卵石浸没后不小心碰触到溢水杯底部
（4）若将实验中的液体由水换成盐水，对实验结论_______（填“有”或“没有”）影响。
21.（7分）如图是“磁场对通电导线的作用”实验：
（1）为了使实验顺利进行，装置中的导体 ab 应选用轻质的_______（填“铁棒”或“铝棒”）。
（2）接通电源后，导体ab 向左运动，这说明磁场对电流有力的作用，也说明力可以改变物体的_______。_______（填“电动机”或“发电机”）是利用这一原理工作的。
（3）若只将蹄形磁体的两极对调一下，接通电源，会观察到导体ab 向右运动，说明通电
导线在磁场中的受力方向与_______方向有关。
（4）若将图中的电源换成电流表，闭合开关，让导体 ab做_______运动，发现电流表指针偏转，这说明该闭合电路中有感应电流通过，则此过程中能量的转化是_______能转化为_______能。
五、综合应用题：本题共3小题，共22分。
22.（7分）建筑工人通过如图所示的装置将一桶质量为45kg的涂料从地面提起，桶离开地面后在4s 内缓慢匀速上升了0.8m。若建筑工人体重为750N，他提涂料的过程鞋底与地面总的接触面积为 200cm2。（不计桶重、绳重及摩擦，g取10N/kg）。求工人在提起涂料的过程中：
（1）做功的功率多大？
（2）他对地面的压强是多少？
23.（9分）如图所示电路，电源电压保持不变，小灯泡L的额定功率为3W，滑动变阻器 R1标有“20 1A”。求：
（1）只闭合开关S2，当R1的滑片P移动至最左端时，小灯泡L恰好正常发光，电流表的示数为0.5A，则小灯泡正常发光时电阻RL是多大？
（2）只闭合开关S1，当R1的滑片P移动至最右端时，电流表的示数为0.2A，通电 1min
电阻R2消耗的电能 W2是多少？
（3）只闭合开关S2，当R1的滑片P移动至最右端时，电流表的示数为0.25A，此时小灯泡L的电功率 PL多大？
24.（6分）在生产生活中，人们常需要将水从低处抽到高处，方法和工具有很多种。其中有一种活塞式抽水机，利用人力反复提压手柄就可以抽水。活塞式抽水机蕴含着丰富的科学知识。
【项目分析】
（1）了解活塞式抽水机的结构及工作原理。
（2）设计一台简易活塞式抽水机。
（3）选择材料，完成制作。
【项目实施】
（1）了解活塞式抽水机的工作原理
如图（a）所示是活塞式抽水机的工作原理示意图。
第24题图（a）
甲：提起活塞时，阀门 A关闭，低处的水受到_______作用推开阀门B进入圆筒；
乙：压下活塞时，阀门B 被水压下而关闭、水受阻不能向下流动、于是冲开阀门 A进入圆筒的上部；
丙：再提起活塞时，阀门_______（填“A”或“B”）关闭，它上面的水从出水口流出，低处的水又推开阀门B，水就进入圆筒。这样、活塞不停地上下移动、水就从管口连续不断地流出。
（2）活塞式抽水机的设计与选材
了解活塞式抽水机的结构及工作原理后，同学们选取一个用来装洗涤液的空瓶子，一根筷子，一块塑料片，一个玻璃球，一块橡皮膏，一根塑料管制作成了一个简易的活塞式抽水机。
第24题图（b）
关于如图（b）所示的自制的简易活塞式抽水机结构的示意图，下列说法正确的是（ （填正确选项前的字母）
A. 作为活塞的瓶底的外径要与作为圆筒的瓶子的内径相吻合，并保证紧密接触而不漏气
B. 此抽水机提升水的高度只取决于圆筒的长度
C. 此抽水机活塞向下运动时，其上的阀门是向上打开的
D. 此抽水机抽水时，若活塞在圆筒内上升到出水管口C后继续上升，则圆筒内水面将开始下降
【项目拓展】
小明成功制作完成简易抽水机后，对运用物理知识开展实践活动产生了浓厚的兴趣。
他又利用矿泉水瓶设计制作了宠物自动喂水装置，如图（c）所示。当宠物饮水使瓶口露出水面时，瓶内的水流出，到水面封住瓶口时，在大气压的作用下瓶内的水_______（填“继续”或“不再”）流出，此时瓶内气压_______（填“大于”、“小于”或“等于”）瓶外的大气压。
第24题图（c）
参考答案
一、选择题
1、A 2、C 3、B 4、A 5、D 6、B 7、BC 8、ACD 9、BCD
二、填空题
10、振动；音调 11、 小；保持不变 12、会聚；倒立
13、电流；3：4 14、2；10 15、热 ；大
三、作图题
16 、 17 、
四、实验题
18、（1）使物质受热均匀 （2）晶体 （3）固液共存状态 （4）增加 （5）43
19、（1）较暗 （2）便于确定像的位置 （3）a ；蜡烛 B （4）顺
20、（1）D、A、B、C； （2）C、D；F1﹣F2；物体排开液体的重力 （3）0.2；AC； （4）没有
21、（1）铝棒 （2）运动状态；电动机 （3）磁场 （4）切割磁感线 ；机械；电
五、综合应用题 注：试卷解答中其他科学性的正确答案均得分。
22、（1）使用定滑轮匀速提升
F =G=mg=45kg×10N/kg=450N
W= Fs=450N×0.8m=360J
P=W/t=360J/4s=90W
（2）工人站立在水平面竖直拉动绳子
F压=G人- F =750N-450N=300N
p=F压/S=300N/0.02m2=1.5×104Pa
23、（1）只闭合开关S2，当R1的滑片P移动至最左端时
只有小灯泡L，且恰好正常发光
由P =UI得U = UL =PL /IL =3W/0.5A=6V
由I= U /R得RL= UL/ IL=6V/0.5A=12
（2）只闭合开关S1，当R1的滑片P移动至最右端时，R1与R2串联
R总= U/ I=6V/0.2A=30
R2=R总 –R1=30-20=10
W2= UIt= I 2R2t= (0.2A)2×10×60s=24J
（3）只闭合开关S2，当R1的滑片P移动至最右端时，R1与L串联
U1= I实R1=0.25A×20=5V
UL'= U—U1 = 6V—5V=1V
PL'= UL'I实=1V×0.25A=0.25W
24、【项目实施】 1.大气压；A 2. AC 【项目拓展】 不再；小于
