2025年中考二轮复习高频考点突破 考点十五 生活用电 讲义（含解析）

考点十五 生活用电——中考二轮复习高频考点突破
考点分布
分值比率 考点 知识点 分值 题型
生活用电 3% 家庭电路 家庭电路的组成 3到6 选择、填空
利用试电笔判断家庭电路故障
家庭电路中电流过大的原因及分析
安全用电原则
知识小结
知识点1 家庭电路的组成、火线和零线
1.家庭电路的简化图
拓展解读
①要分析清楚各组成部分的先后顺序：为防止偷电，进户线首先要接电能表；为保障检修电路保险丝时的安全，总开关要安装在保险丝前面。三者的顺序一定不能颠倒，即按电能表→总开关→保险丝的顺序安装。

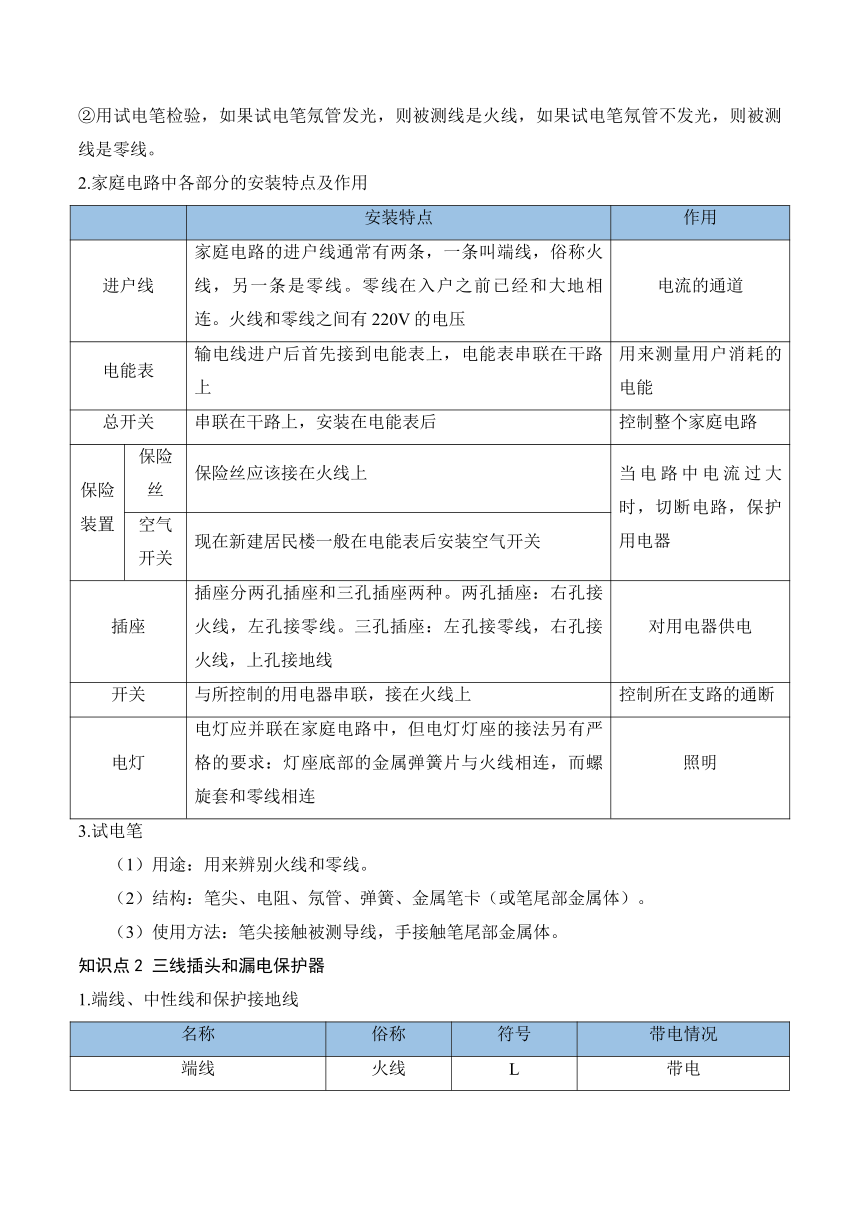

②用试电笔检验，如果试电笔氖管发光，则被测线是火线，如果试电笔氖管不发光，则被测线是零线。
2.家庭电路中各部分的安装特点及作用
安装特点 作用
进户线 家庭电路的进户线通常有两条，一条叫端线，俗称火线，另一条是零线。零线在入户之前已经和大地相连。火线和零线之间有220V的电压 电流的通道
电能表 输电线进户后首先接到电能表上，电能表串联在干路上 用来测量用户消耗的电能
总开关 串联在干路上，安装在电能表后 控制整个家庭电路
保险装置 保险丝 保险丝应该接在火线上 当电路中电流过大时，切断电路，保护用电器
空气开关 现在新建居民楼一般在电能表后安装空气开关
插座 插座分两孔插座和三孔插座两种。两孔插座：右孔接火线，左孔接零线。三孔插座：左孔接零线，右孔接火线，上孔接地线 对用电器供电
开关 与所控制的用电器串联，接在火线上 控制所在支路的通断
电灯 电灯应并联在家庭电路中，但电灯灯座的接法另有严格的要求：灯座底部的金属弹簧片与火线相连，而螺旋套和零线相连 照明
3.试电笔
（1）用途：用来辨别火线和零线。
（2）结构：笔尖、电阻、氖管、弹簧、金属笔卡（或笔尾部金属体）。
（3）使用方法：笔尖接触被测导线，手接触笔尾部金属体。
知识点2 三线插头和漏电保护器
1.端线、中性线和保护接地线
名称 俗称 符号 带电情况
端线 火线 L 带电

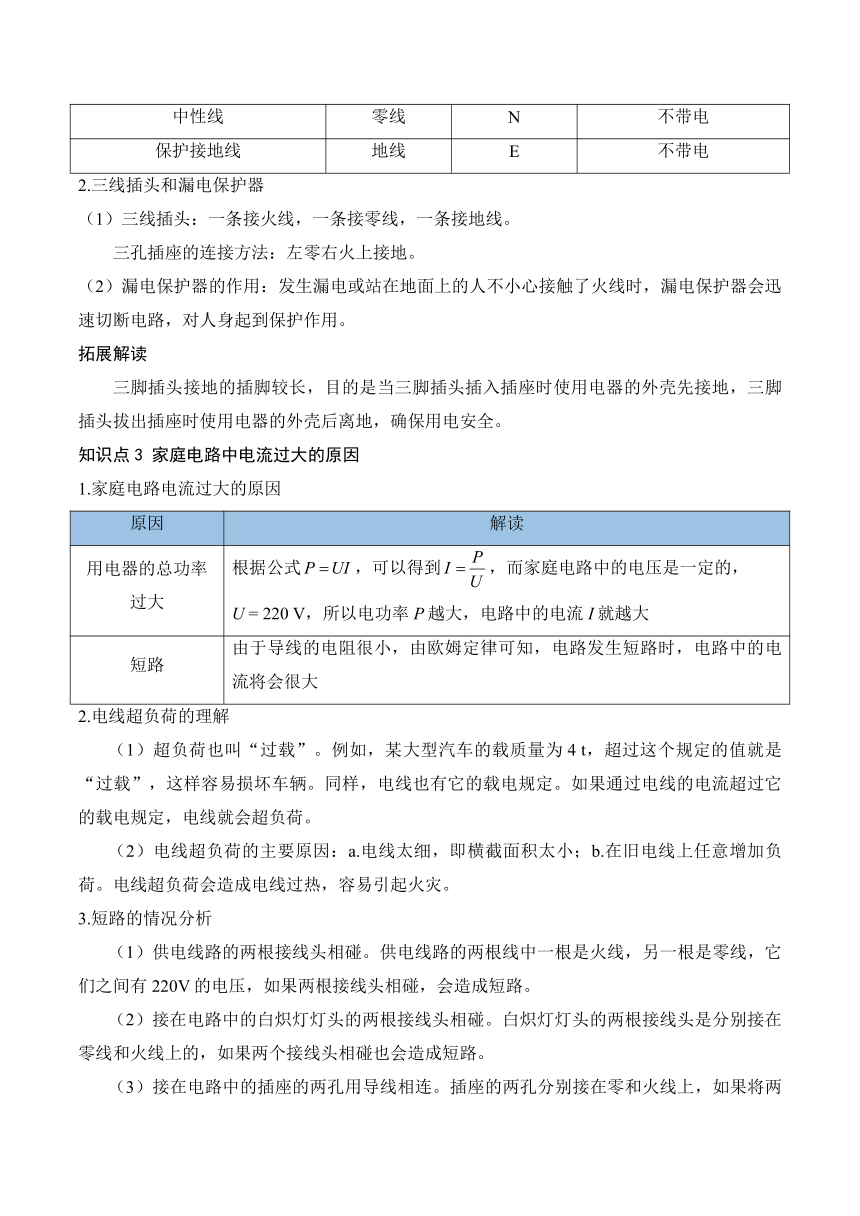

中性线 零线 N 不带电
保护接地线 地线 E 不带电
2.三线插头和漏电保护器
（1）三线插头：一条接火线，一条接零线，一条接地线。
三孔插座的连接方法：左零右火上接地。
（2）漏电保护器的作用：发生漏电或站在地面上的人不小心接触了火线时，漏电保护器会迅速切断电路，对人身起到保护作用。
拓展解读
三脚插头接地的插脚较长，目的是当三脚插头插入插座时使用电器的外壳先接地，三脚插头拔出插座时使用电器的外壳后离地，确保用电安全。
知识点3 家庭电路中电流过大的原因
1.家庭电路电流过大的原因
原因 解读
用电器的总功率过大 根据公式，可以得到，而家庭电路中的电压是一定的， U = 220 V，所以电功率P越大，电路中的电流I就越大
短路 由于导线的电阻很小，由欧姆定律可知，电路发生短路时，电路中的电流将会很大
2.电线超负荷的理解
（1）超负荷也叫“过载”。例如，某大型汽车的载质量为4 t，超过这个规定的值就是“过载”，这样容易损坏车辆。同样，电线也有它的载电规定。如果通过电线的电流超过它的载电规定，电线就会超负荷。
（2）电线超负荷的主要原因：a.电线太细，即横截面积太小；b.在旧电线上任意增加负荷。电线超负荷会造成电线过热，容易引起火灾。
3.短路的情况分析
（1）供电线路的两根接线头相碰。供电线路的两根线中一根是火线，另一根是零线，它们之间有 220V的电压，如果两根接线头相碰，会造成短路。
（2）接在电路中的白炽灯灯头的两根接线头相碰。白炽灯灯头的两根接线头是分别接在零线和火线上的，如果两个接线头相碰也会造成短路。
（3）接在电路中的插座的两孔用导线相连。插座的两孔分别接在零和火线上，如果将两孔用导线连接也会造成短路。

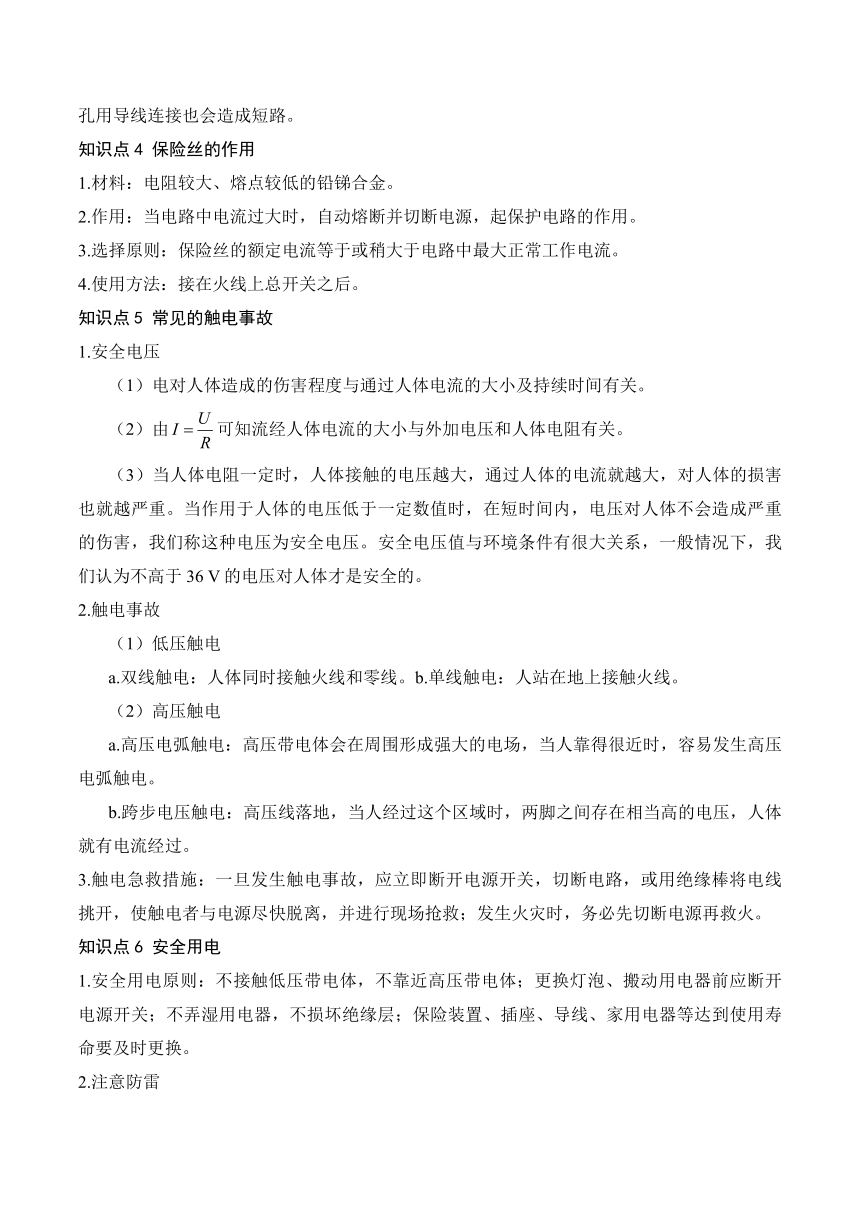

知识点4 保险丝的作用
1.材料：电阻较大、熔点较低的铅锑合金。
2.作用：当电路中电流过大时，自动熔断并切断电源，起保护电路的作用。
3.选择原则：保险丝的额定电流等于或稍大于电路中最大正常工作电流。
4.使用方法：接在火线上总开关之后。
知识点5 常见的触电事故
1.安全电压
（1）电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
（2）由可知流经人体电流的大小与外加电压和人体电阻有关。
（3）当人体电阻一定时，人体接触的电压越大，通过人体的电流就越大，对人体的损害也就越严重。当作用于人体的电压低于一定数值时，在短时间内，电压对人体不会造成严重的伤害，我们称这种电压为安全电压。安全电压值与环境条件有很大关系，一般情况下，我们认为不高于36 V的电压对人体才是安全的。
2.触电事故
（1）低压触电
a.双线触电：人体同时接触火线和零线。b.单线触电：人站在地上接触火线。
（2）高压触电
a.高压电弧触电：高压带电体会在周围形成强大的电场，当人靠得很近时，容易发生高压电弧触电。
b.跨步电压触电：高压线落地，当人经过这个区域时，两脚之间存在相当高的电压，人体就有电流经过。
3.触电急救措施：一旦发生触电事故，应立即断开电源开关，切断电路，或用绝缘棒将电线挑开，使触电者与电源尽快脱离，并进行现场抢救；发生火灾时，务必先切断电源再救火。
知识点6 安全用电
1.安全用电原则：不接触低压带电体，不靠近高压带电体；更换灯泡、搬动用电器前应断开电源开关；不弄湿用电器，不损坏绝缘层；保险装置、插座、导线、家用电器等达到使用寿命要及时更换。
2.注意防雷
（1）雷电是大气中一种剧烈的放电现象，电压高、电流大。
（2）避雷针的使用：高大建筑的顶端；高压输电线最上面的两条导线。
（3）打雷时不要在大树下避雨，不要举着伞或扛着长的金属物在开阔地上行走。
1.金属氢是液态或固态氢在极高压时形成的一种超导材料，如果金属氢能在生活中得到广泛应用，它可以用来制作( )
A.家用保险丝 B.电炉发热丝 C.白炽灯灯丝 D.输电导线
2.随着智能手机的普及，手机使用的安全问题受到关注。下列做法符合安全用电原则的是( )
A.一边充电，一边使用手机看视频 B.充电器不使用时及时断开电源
C.充电线破损时，可以继续使用 D.充电器因充电发热而起火后用水灭火
3.安全教育已越来越引起学校的重视。在某中学开展的安全用电知识抢答比赛中，其中抢答“对”的是( )
A.使用试电笔时手接触笔尖金属体
B.家用电器的金属外壳一定要接地
C.家庭发生火灾时，立即泼水灭火
D.与灯泡串联的开关应接在零线上
4.如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是( )
A.保险盒接法错误，保险盒应该安装在火线上
B.两孔插座接法错误，其左端导线应该接在零线上
C.开关和灯泡接法正确，开关接在零线上符合安全用电原则
D.三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上
5.下列安全警示语与物理知识对应正确的是( )
A.“雨天路滑，请小心驾驶”——滑动摩擦力的大小与压力大小有关
B.“高铁候车时要站在安全线外等候”——流速越快的位置压强越大
C.“请勿用湿手触摸电器”——皮肤潮湿时人体的电阻会变大
D.“上车请系好安全带”——防止惯性带来的危害
6.“生命宝贵，安全第一”是同学们应具有的安全意识。关于家庭电路和安全用电，下列说法中正确的是( )
A.控制电灯的开关与该电灯并联
B.发现有人触电，应立即切断电源
C.可以使用绝缘皮破损的手机充电线充电
D.使用试电笔时，手必须接触笔尖金属部分
7.如图是一种多插孔接线板，按下某插座控制开关S，其对应指示灯D发光，再将台灯插头插入该插座，台灯与指示灯能同时发光。下列关于该接线板的说法正确的是( )
A.若图中指示灯D损坏，则台灯不亮
B.该接线板可以同时使用多个大功率用电器
C.该接线板内部连接线只有火线和零线两根导线
D.将试电笔插入图中A孔，试电笔氖管不发光
8.以下四种情况符合安全用电原则的是( )
A.使用试电笔时手应接触笔后端的金属部分
B.人向落在地面上的“高压线头”靠近
C.用湿手拨动开关
D.雷雨天人站在大树下避雨
9.抽油烟机将大部分的油烟吸走，厨房的卫生和健康环境得到较大的提升。如图所示是小福画的抽油烟机的基本原理电路图，以下说法正确的是( )
A.闭合电路中，自由电子定向移动的方向为a→b
B.家用抽油烟机正常工作时的电流约为1.5A
C.小福所画的电路图能够保证照明灯和电动机同时工作，符合生活实际情况
D.抽油烟机因为功率不大，所以不需要使用三孔插座
10.厨房中的电灯突然熄灭，如图所示，爸爸在检修电路过程中，下列说法正确的是( )
A.检修电路时，为了安全，应该要断开开关
B.换上新灯泡后，闭合开关，灯依然没发光，说明电路零线一定是短路了
C.使用试电笔时，氖管不发光，是因为电路中电阻过大
D.闭合开关S，试电笔只在a点不发光，说明零线断路
11.“安全用电，珍爱生命”。下列图中符合安全用电原则的是( )
A.双手分别接触到火线和零线
B.使用试电笔时手要接触笔尾金属体
C.多个大功率用电器同时使用
D.使用绝缘皮破损的电线
12.如图所示，是局部家庭电路图，下列有关分析正确的是( )
A.电灯与开关的连接符合安全用电
B.保险盒接法错误应该安装在火线上
C.可以用湿毛巾擦拭正在发光的灯泡
D.冰箱接入三孔式插座后与电灯串联
13.小明家要购买一只电热水壶，他发现某商场有额定电压均为220V、额定功率分别为800W和1800W的两种电热水壶。家中给电热水壶供电的插座上标有“10A”字样，从安全用电的角度考虑，小明________（选填“能”或“不能”）选购1800W的电热水壶。如图所示，电热水壶的插头中插脚E较长，将插头插入插座时，可确保电热水壶的金属外壳先接触________线，如果你发现有人触电应立即采取的措施是________。
14.用测电笔辨别火线与零线时，在图中握笔方法正确的是_______（甲/乙），若按正确的握法，发现氖管发光，则笔尖金属体接触的是_______线；空调等家用电器的金属外壳必须_______。
15.下图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中C处不慎触电时，漏电保护器_______（选填“会”或“不会”）切断电路。若人体电阻为10 kΩ，触电时通过人体的电流为_______mA。
16.若发生甲、乙两图中的触电事故，空气开关_________（选填“会”或“不会”）跳闸。如图丙所示，图丙中当所有开关闭合后，输电线因电流过大而燃烧起来，像这种产生电流过大的原因是_________（选填“总功率过大”或“发生短路”）。
17.用电器电源线的绝缘层老化容易引发线路火灾，其原因可能是电路短路造成的。请你用所学物理知识解释电路短路会引发线路火灾的原因。
18.亲爱的同学，了解电荷后，认识了电流，电使人们生活丰富多彩。一些电学基本仪器或工具能更好地帮助我们了解电的世界，请你回答以下问题：
（1）验电器的主要作用是什么？
（2）测电流时，电流表应与被测用电器如何连接，其依据是什么？
（3）试电笔在家庭安全用电及电器安装中的主要作用是什么？
19.将图中家庭电路的保险丝（虚框内一处接保险丝“”，另一处用导线连接）和照明电路补充完整。
20.如图所示为带USB接口的插座，请把图中元件接入电路，要求开关断开时，插座和USB接口均不能使用；开关闭合时，插座和USB接口可以独立工作。
答案以及解析
1.答案：D
解析：假如科学家已研制出常温下就能使用的超导体，利用超导体的零电阻可以实现远距离输电，也可以做电动机线圈等。所有利用电流热效应工作的电阻都不能用超导体制作。A、B、C中都是利用电流热效应工作的。不符合题意。
故选D。
2.答案：B
解析：若用正在充电的手机看视频，容易发生手机电池爆炸事故，故A不符合题意;
充电器不使用时及时断开电源，更安全，符合安全用电原则，故B符合题意;
用电器电线绝缘层破损了仍继续使用，很容易发生触电事故，不符合安全用电原则，故C不符合题意;
水是导体，充电器因充电发热而起火后不能用水灭火，故D不符合题意。
故选B。
3.答案：B
解析：使用试电笔时手要接触笔尾金属体，不能接触笔尖金属体，故A不符合题意;
家用电器的金属外壳一定要接地，防止外壳漏电时发生触电事故，故B符合题意;
家庭发生火灾时，应立即断开电源，再进行灭火，故C不符合题意;
与灯泡串联的开关应接在火线上，故D不符合题意。
故选B。
4.答案：C
解析：若控制灯泡的开关安装在零线和灯泡之间，则当开关断开时，灯泡与火线仍是连通的，人接触灯泡时容易发生触电事故，不符合安全用电原则，故选C.
5.答案：D
解析：“雨天路滑，请小心驾驶”说的是下雨天，路面有水，接触面较光滑，行车时容易打滑，这是滑动摩擦力的大小与接触面粗糙程度有关，故A错误，
高铁候车时要站在安全线外等候，是因为流体流速大的地方压强小，火车经过时，大气产生的压力差容易把人压入车道，比较危险，故B错误;
不要用湿手触摸电器是因为皮肤潮湿时人体的电阻会变小，湿手上的水是导体，人体也是导体用湿手触摸电器容易发生触电事故不安全，故C错误;
上车就要系好安全带，当车辆遇到紧急情况需要突然刹车或转弯时，车里的人因为具有惯性，要保持之前的运动状态。系好安全带是为了防止惯性带来的危害，故D正确。
故选D。
6.答案：B
解析：家庭电路中电灯是并联的，控制电灯的开关与被控制的电灯是串联的，故A错误;
发现有人触电，首先应切断电源，或用干木棒把电线挑开，然后根据具体情况，进行相应的救治，故B正确;
使用绝缘皮破损的手机充电线时应及时更换，否则容易发生触电事故或短路(即火线和零线直接连通)，故C错误;
使用试电笔时，手要接触笔尾金属体，不能碰笔尖，故D错误。
故选B。
7.答案：D
解析：插线板上不能长时间同时使用多个大功率电器，否则会造成干路电流过大，容易引发火灾，故A错误；
若该电路电流过大跳闸了，可能是电路短路，可能是用电器的总功率多大，故B错误；
火线能使测电笔的氖管发光，由图知，A孔与三孔插座中的接地线相连，则将试电笔插入图中A孔，试电笔氖管不发光，故C错误；
三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能，防止金属外壳的用电器漏电发生触电事故，故D正确。
故选D。
8.答案：A
解析：使用试电笔时手要接触笔尾金属体,这样才能构成通路,氖管才能发光,故A符合安全用电原则;
人靠近高压带电体极易引发跨步电压触电,故B不符合安全用电原则;
生活用水是导体，用湿手拨动开关，可能会出现触电现象,故C不符合安全用电原则;
雷雨天人站在大树下避雨,因为大树和人体都是导体,雷电极易通过突起物——大树传向人体,而造成雷电灾害,故D不符合安全用电原则。
故选A。
9.答案：B
解析：在闭合电路中，电流的方向是从电源的正极流向电源的负极，金属导体中，自由电子定向移动方向与电流的方向相反，所以图中电流的方向由a→b，自由电子定向移动的方向为b→a，故A错误；
一般来说，家用抽油烟机的功率在300W到400W左右，如果电压为220V，那么其工作电流（功率除以电压）通常在1.36A到1.8A之间。故B正确；
家庭电路中，电灯与电动机相互不影响，能独立工作，故应使电灯与电动机并联，且各自的支路有一个开关控制，干路上没有开关，故C错误；
为避免造成触电事故，有金属外壳和大功率用电器的金属外壳必须接地，使用三孔插座，故D错误。
故选B。
10.答案：A
解析：检修电路时，应先切断电源，确保安全，故A正确；
换上新灯泡后，闭合开关，灯依然没发光，说明电路零线断路了，故B错误；
使用试电笔时，氖管不发光，是因为接触零线或与火线断开了，故C错误；
闭合开关S，试电笔只在a点不发光，说明a、b间断路了，故D错误。
故选A。
11.答案：B
解析：根据安全用电的原则，人体不能同时接触火线和零线，否则电流会通过人体形成回路，造成触电事故。故A不符合题意；
试电笔用于辨别火线和零线，使用时，手要接触笔尾金属体，若接触火线，火线、试电笔、人体、大地构成回路，氖管发光，故B符合题意；
多个大功率用电器同时使用可能会导致电路中的电流过大，如果电路中的保险丝或空气开关不能及时切断电路，就可能会引发火灾等安全事故。故C不符合题意；
绝缘皮破损的电线容易漏电，如果人体接触到这样的电线，就可能会造成触电事故。故D不符合题意。
故选B。
12.答案：B
解析：开关和灯泡接法错误，开关接在火线上才符合安全用电原则，保证开关断开后，灯泡所在的支路断电，没有触电的危险，故A错误；
保险盒接法错误，保险盒应该安装在火线上，若接在零线上，切断后，触碰到火线后仍然会触电，故B正确；
湿毛巾中的水是导体，用湿毛巾擦拭正在发光的灯泡容易发生触电，不符合安全用电的原则，故C错误；
家庭电路中为了使用电器正常工作，电路是并联的，故D错误。
故选B。
13.答案：能；地；切断电源
解析：家中给电热水壶供电的插座上允许使用的最大功率,故小明能选购1800W的电热水壶。插脚E较长,可确保插头插入插座时电热水壶的金属外壳先接触地线，之后火线和零线才接通。为了避免触电，发现有人触电应迅速采取的措施是立即切断电源。
14.答案：甲；火；接地线
解析：在使用测电笔时，手应接触笔尾的金属体，手不能与笔尖金属体接触，用笔尖接触导线，当测电笔的氖管发光，则说明接触的是火线，当氖管不亮时，说明接触的是零线，由图可知甲的握笔方法是正确的，乙是错误的。
空调等家用电器的金属外壳必须接地线，是为了在电器设备出现故障，如绝缘损坏导致金属外壳带电时，能够将电流迅速导入大地，从而避免对人体造成伤害。
15.答案：会；22
解析：当家电维修人员在图中C处不慎触电时，电流就会从C处通过人体流向大地，导致通过B处的电流比A处的小，因此漏电保护器会切断电路。家庭电路的电压，人体电阻，因此通过人体的电流。
16.答案：不会；总功率过大
解析：图甲乙中，触电事故是发生人体两端的电压大于人体的安全电压导致，此时电流经过人体，人体电阻约10万Ω，不会导致电路中电流过大，因此空气开关不会跳闸。
当所有开关闭合后，所有用电器一起并联工作，电路的总功率过大，而电源电压不变，由得，电路中电流过大。
17.答案：见解析
解析：短路时电路中的总电阻很小，根据可知，在电压一定时，通过导线的电流很大。再根据焦耳定律可知，导线的电阻和通电时间一定时，电流越大，产生的热量越多，所以会烧坏导线甚至引发火灾。
18.答案：见解析
解析：（1）验电器的主要作用是检验物体是否带电。
（2）测电流时，电流表应与被测用电器串联，依据是串联电路中电流处处相等。
（3）试电笔在家庭安全用电及电器安装中的主要作用是辨别火线和零线。
19.答案：
解析：家庭电路中，为了保证安全，开关、保险丝应该安装在火线上，保证断电时切断火线。根据灯泡的右侧开关与火线相连，确定上方的导线是火线，保险丝应该安装在火线上，如图：
20.答案：
解析：开关断开时，插座和USB接口均不能使用，说明开关控制整个电路；闭合开关，插座和USB接口均可以独立工作，说明插座和USB接口并联在电路中。接线时，插座左端接零线、右端接火线，上端接地线，开关连接火线，如下图所示：
