5.2 第2课时 复杂图形的三视图 课件(共17张PPT)

(共17张PPT)
1.会辨别复杂的几何体的三视图. （重点）
2.会画复杂的几何体的三视图.（重点）
3.明确三视图中实线和虚线的区别.（难点）
学习目标

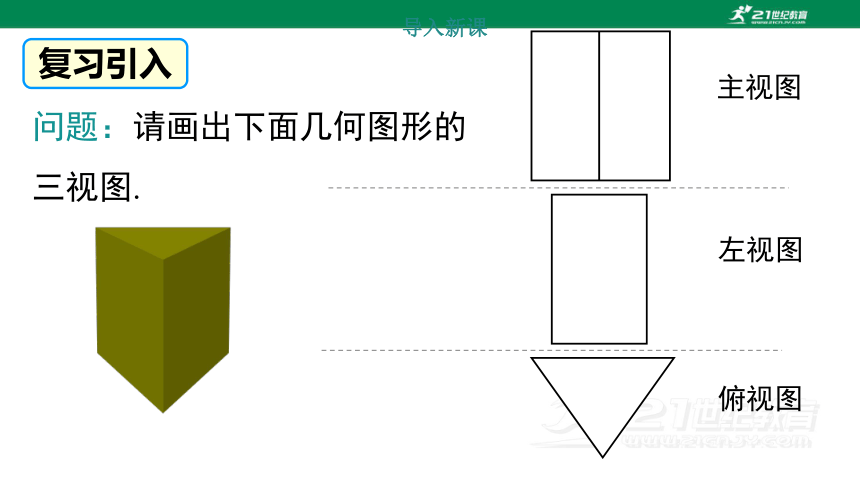

问题：请画出下面几何图形的三视图.
主视图
左视图
俯视图
导入新课
复习引入
画复杂的几何体的三视图

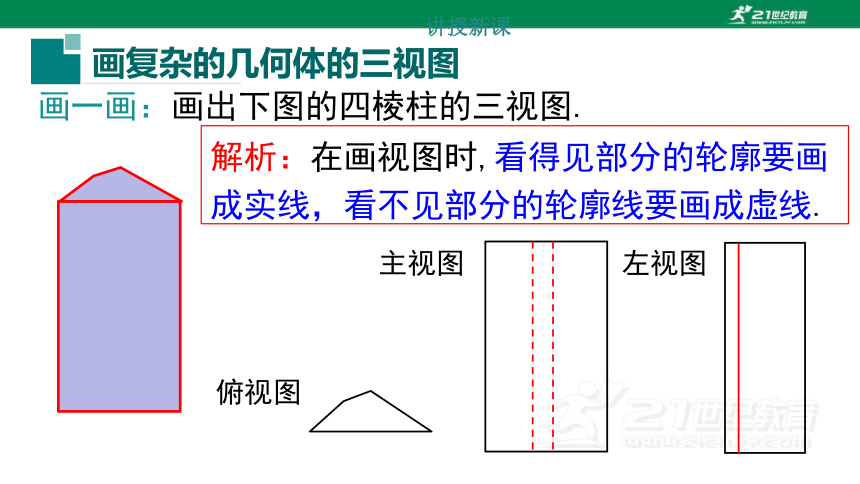

画一画：画出下图的四棱柱的三视图.
解析：在画视图时,看得见部分的轮廓要画成实线，看不见部分的轮廓线要画成虚线.
主视图
左视图
俯视图
讲授新课

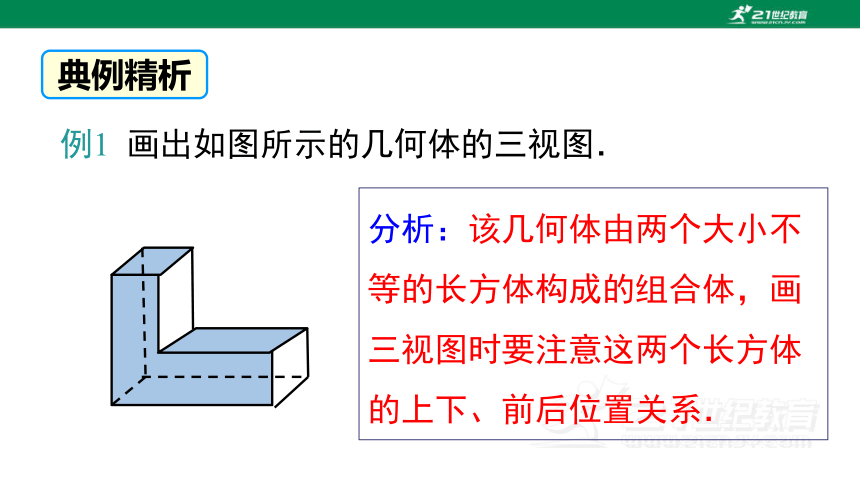

例1 画出如图所示的几何体的三视图．
分析：该几何体由两个大小不等的长方体构成的组合体，画三视图时要注意这两个长方体的上下、前后位置关系．
典例精析
主视图
俯视图
左视图

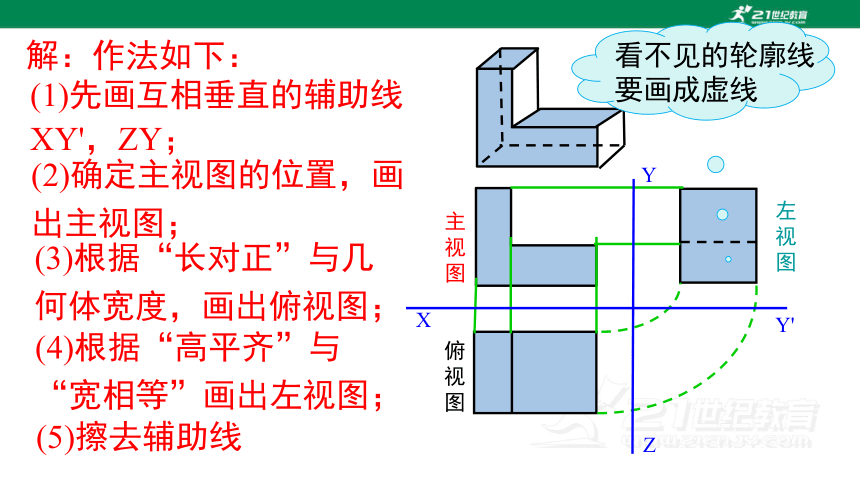

解：作法如下：
(1)先画互相垂直的辅助线XY'，ZY；
(2)确定主视图的位置，画出主视图；
(3)根据“长对正”与几何体宽度，画出俯视图；
(4)根据“高平齐”与“宽相等”画出左视图；
(5)擦去辅助线
X
Y'
Z
Y
看不见的轮廓线要画成虚线
点击图中按钮演示操作

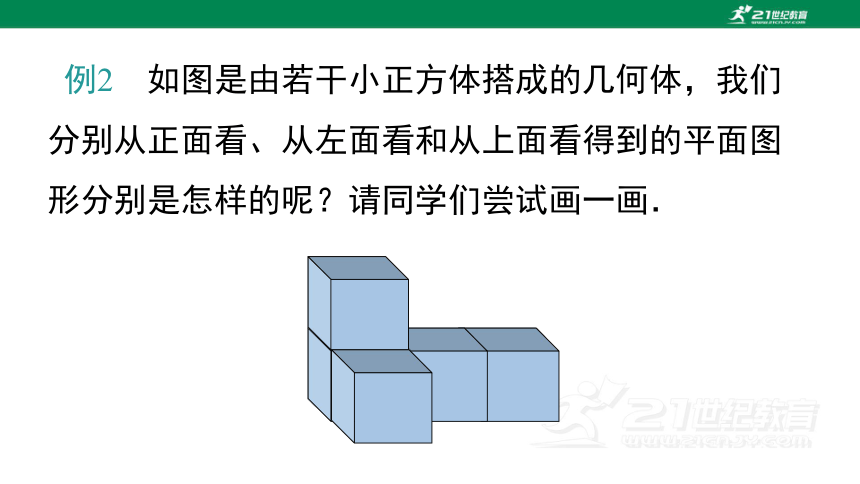

例2 如图是由若干小正方体搭成的几何体，我们分别从正面看、从左面看和从上面看得到的平面图形分别是怎样的呢？请同学们尝试画一画．
从上面看
从左面看
从正面看
从正面看
从左面看
从上面看
正视图
左视图
你能画出下面这个几何体的三视图吗？
试一试
俯视图
请画出下面几何体对应的三视图.
(1)
(2)
针对训练
当堂练习
1.一个几何体的主视图和左视图如图所示，请补画
这个几何体的俯视图.
2. 一个直棱柱的主视图和俯视图如图所示. 描述这
个直棱柱的形状，并补画它的左视图.
左视图
主视图
俯视图
主视图
俯视图
左视图
3.下图是一个蒙古包的照片.小明认为这个蒙古包可以看成如图所示的几何体，请画出这个几何体的三视图.你与小明的做法相同吗？
左视图
主视图
俯视图
4. 请画出下列几何体的三视图.
(1)
主视图
左视图
俯视图
解：
(2)
主视图
左视图
俯视图
解：
A
C
B
下面是哪个几何体的三视图？
思维提升
主视图 左视图 俯视图
D
√
主视图
左视图
俯视图
2. 画出下面几何体的三视图.
较复杂图形的
三视图
判断复杂的几何体的视图
看得见的轮廓线画成实线，
看不见的轮廓线画虚线
画图
课堂小结
