导入新课

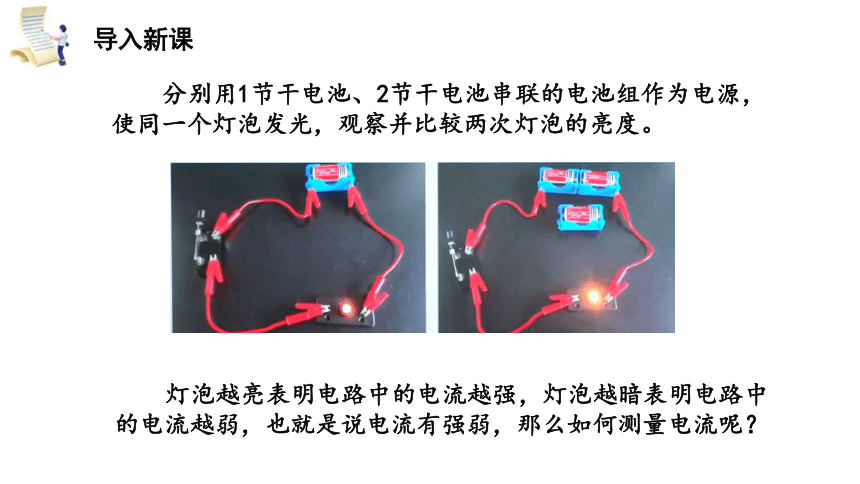

分别用1节干电池、2节干电池串联的电池组作为电源，使同一个灯泡发光，观察并比较两次灯泡的亮度。
灯泡越亮表明电路中的电流越强，灯泡越暗表明电路中的电流越弱，也就是说电流有强弱，那么如何测量电流呢？
第十五章 电流和电路
第4节 电流的测量

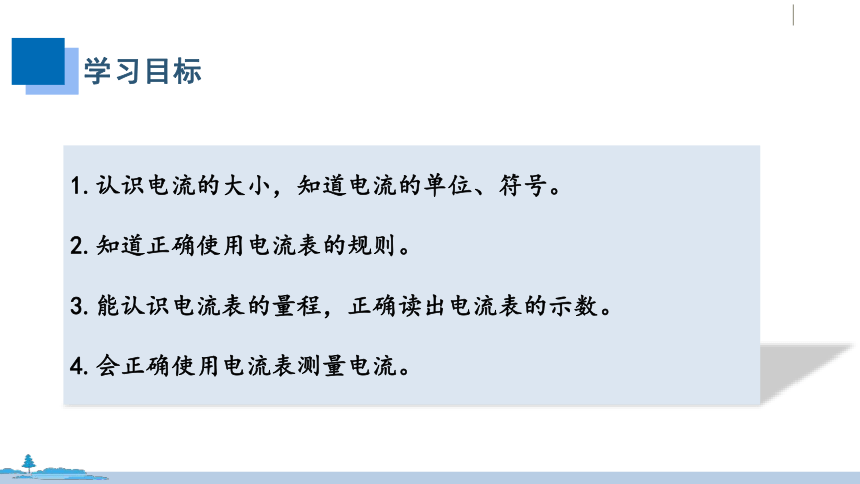

学习目标
1.认识电流的大小，知道电流的单位、符号。
2.知道正确使用电流表的规则。
3.能认识电流表的量程，正确读出电流表的示数。
4.会正确使用电流表测量电流。

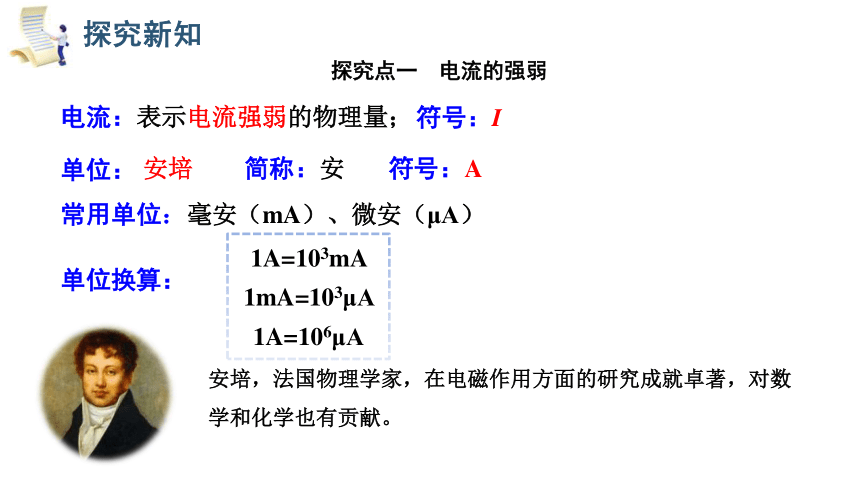

电流：表示电流强弱的物理量；
符号：I
单位：
安培 简称：安 符号：A
常用单位：毫安（mA）、微安（μA）
单位换算：
1A=103mA 1mA=103μA 1A=106μA
安培，法国物理学家，在电磁作用方面的研究成就卓著，对数学和化学也有贡献。
探究点一 电流的强弱
探究新知

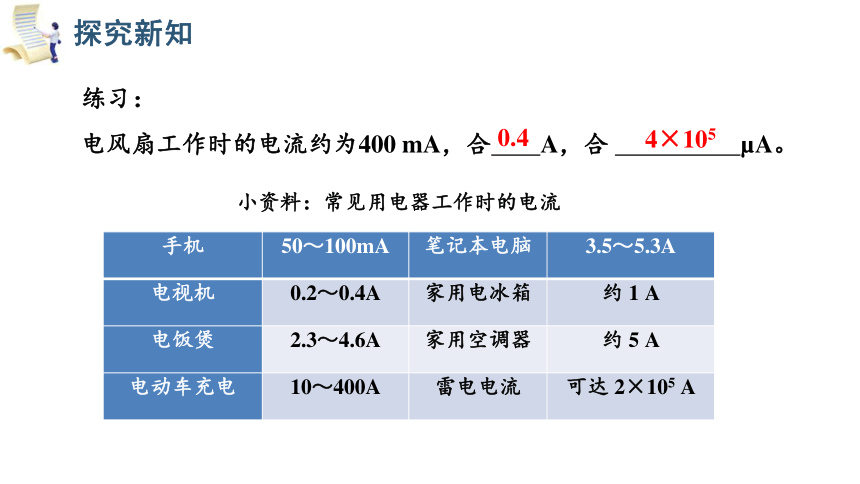

练习：
电风扇工作时的电流约为400 mA，合 A，合 A。
小资料：常见用电器工作时的电流
手机 50～100mA 笔记本电脑 3.5～5.3A
电视机 0.2～0.4A 家用电冰箱 约 1 A
电饭煲 2.3～4.6A 家用空调器 约 5 A
电动车充电 10～400A 雷电电流 可达 2×105 A
0.4
4×105
探究新知

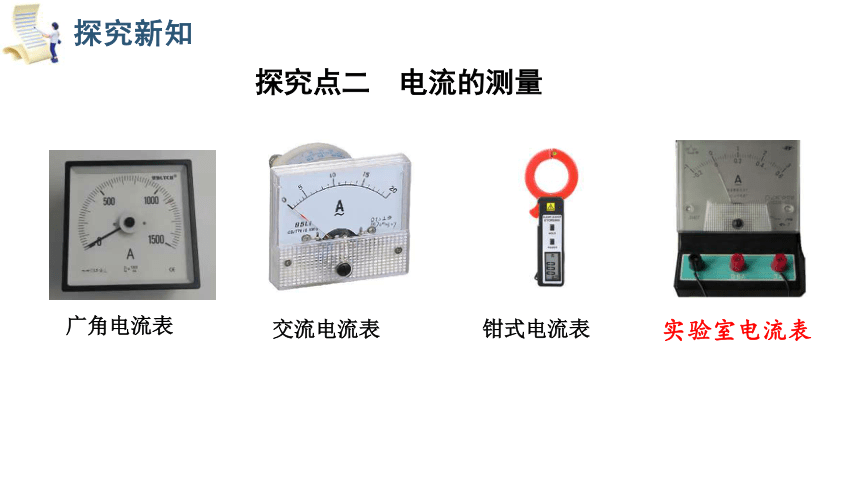

实验室电流表
探究点二 电流的测量
广角电流表
交流电流表
钳式电流表
探究新知

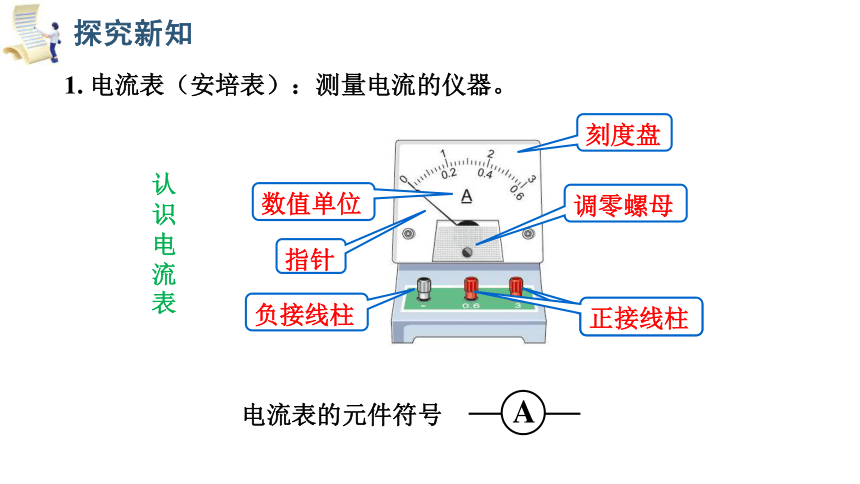

　　认识电流表
刻度盘
数值单位
指针
调零螺母
负接线柱
1. 电流表（安培表）：测量电流的仪器。
A
　　电流表的元件符号
正接线柱
正接线柱
探究新知

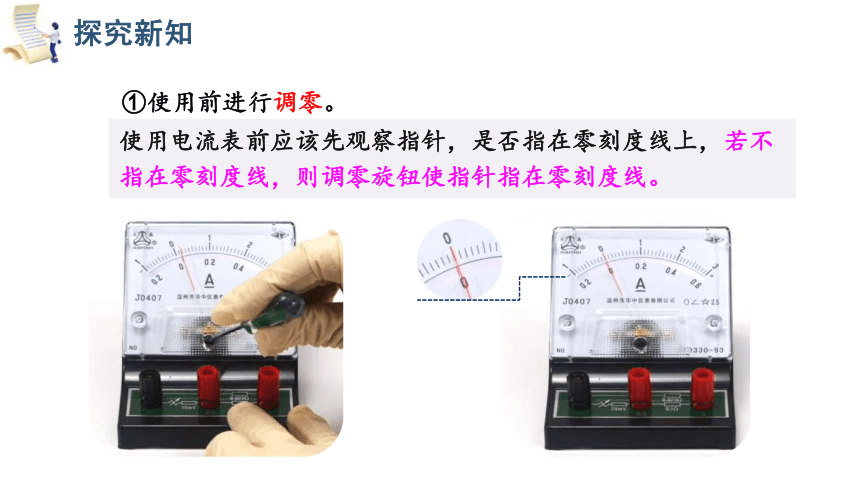

①使用前进行调零。
使用电流表前应该先观察指针，是否指在零刻度线上，若不指在零刻度线，则调零旋钮使指针指在零刻度线。
探究新知

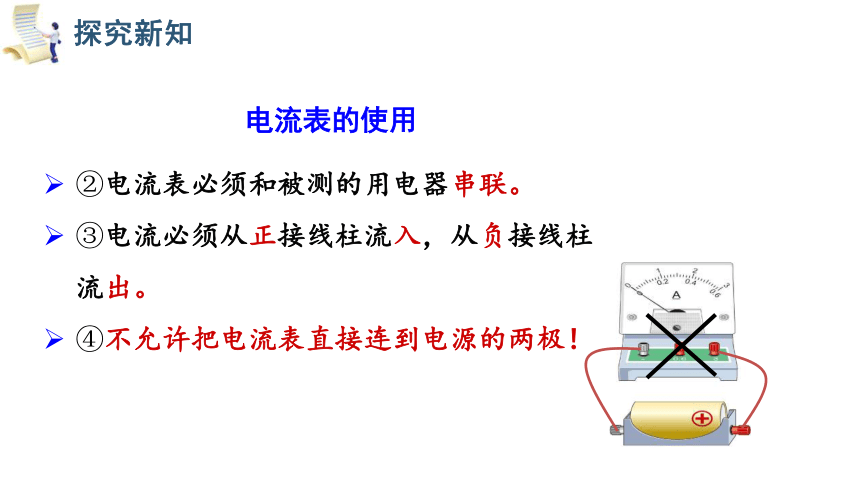

电流表的使用
②电流表必须和被测的用电器串联。
③电流必须从正接线柱流入，从负接线柱流出。
④不允许把电流表直接连到电源的两极！
探究新知
⑤选择合适的量程。
可先用大量程进行“试触”，再用小量程“试触”。
且指针偏转的角度尽可能大。
量程选______了
量程选______了
大
小
探究新知
选择“0~0.6A”的量程时，则刻度盘上每个大格是_____A，分度值是_____A。
选择“0~3A”的量程时，则刻度盘上每个大格是_____A，分度值是______A.
0.2
0.1
1
0.02
⑥认识量程和分度值
探究新知
请读出下列电流表的示数。
练一练
0.42 A
1.3 A
0.16 A
探究新知
0.54 A
2.3 A
0.3 A
根据读数，画出电流表使用的接线柱与指针位置。
练一练
探究新知
演示①：两只灯泡串联，电流表与其中一只灯泡并联，观察现象。由实验现象对你有什么启发？
与电流并联的用电器不工作，电流表相当于一根导线。
探究新知
演示②：如果电流表与用电器并联会有什么现象？小灯泡是否会烧坏？
小灯泡不工作，造成电源短路。
探究新知
1.如图所示，电路中只有一个小灯泡，流入与流出小灯泡的电流是否相等。分别用电流表测量流入和流出小灯泡的电流，记录数据，比较二者大小。你发现了什么？
（1）流出小灯泡的电流与流入小灯泡的电流相等。
（二）练习使用电流表测量电流
（2）被测电流的大小与电流表在电路中位置无关。
实验结论
小组合作实验
探究新知
如图所示，开关控制 ，电流表A1测　 　的电流，电流表A2测　 　的电流。请画出电路图。
干路
L1
干路
探究新知
例题
不但在输电线路中有电流，生物体内也有电流。人体心脏的跳动就是由电流来控制的，在人的胸部和四肢连上电极就可以得到心电图。除此之外，还有脑电图、测谎仪。
探究点三 科学世界――生物电
1.练习与应用1～7题。
2.××学校将迎来××周年华诞。假若有28只小灯泡串联后接在电路中，做校庆盛典的彩灯用，使用中由于某一只小灯泡灯丝烧断而使全部小灯泡都熄灭。因为小彩灯都染着颜色，致使无法辨认是哪一只小灯泡的灯丝断了，现给你一只电流表，问如何将已损坏的小灯泡找出来？
课后作业
