(共22张PPT)

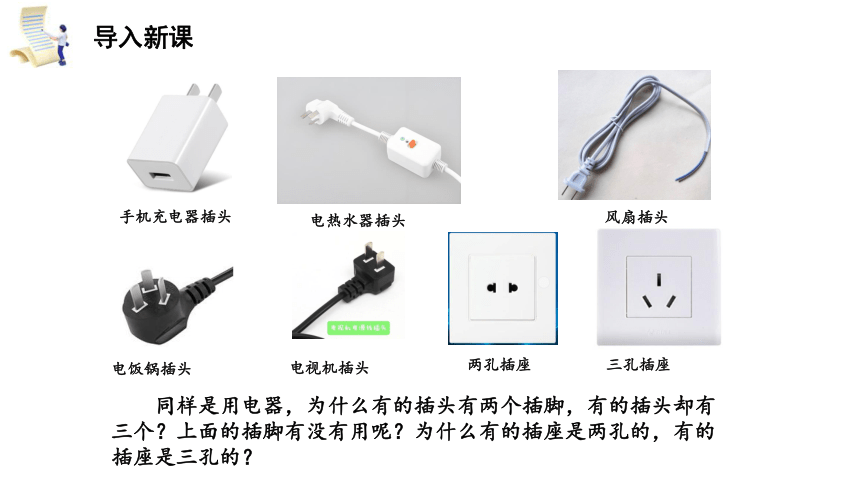

手机充电器插头
电热水器插头
风扇插头
电饭锅插头
电视机插头
两孔插座
三孔插座
同样是用电器，为什么有的插头有两个插脚，有的插头却有三个？上面的插脚有没有用呢？为什么有的插座是两孔的，有的插座是三孔的？
导入新课
第十九章 生活用电
第2节 家庭电路的组成

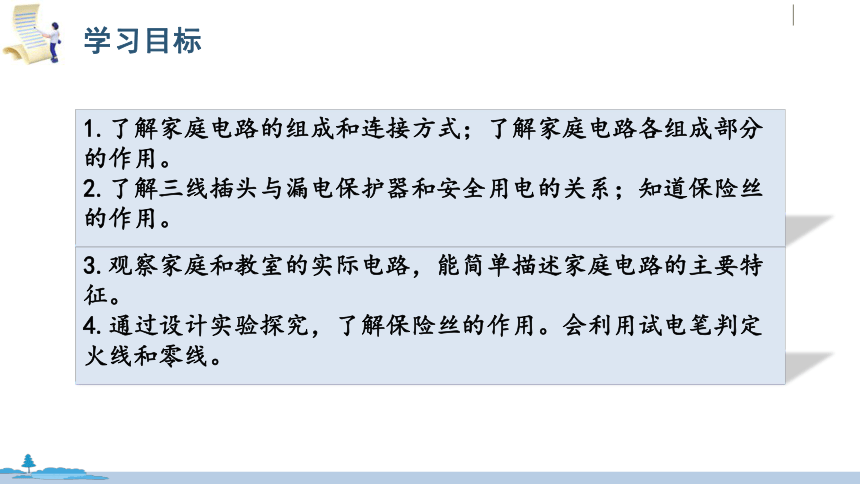

学习目标
1.了解家庭电路的组成和连接方式；了解家庭电路各组成部分的作用。
2.了解三线插头与漏电保护器和安全用电的关系；知道保险丝的作用。
3.观察家庭和教室的实际电路，能简单描述家庭电路的主要特征。
4.通过设计实验探究，了解保险丝的作用。会利用试电笔判定火线和零线。
探究新知

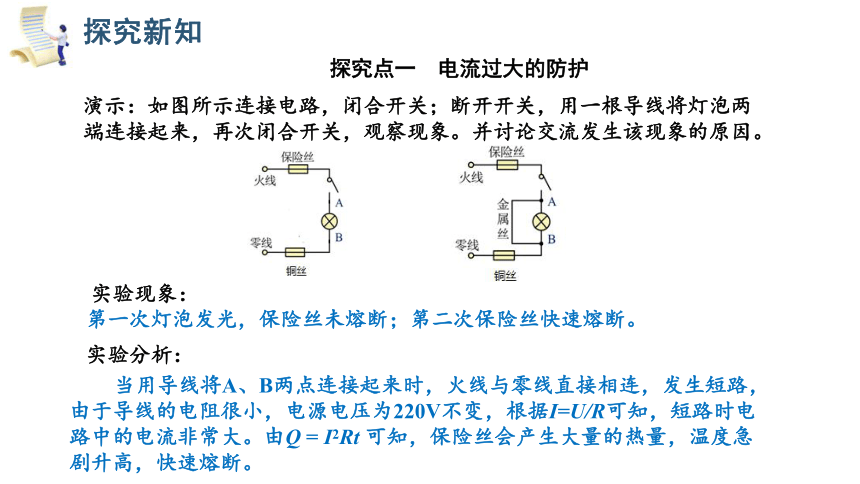

探究点一 电流过大的防护
演示：如图所示连接电路，闭合开关；断开开关，用一根导线将灯泡两端连接起来，再次闭合开关，观察现象。并讨论交流发生该现象的原因。
实验分析：
实验现象：
第一次灯泡发光，保险丝未熔断；第二次保险丝快速熔断。
当用导线将A、B两点连接起来时，火线与零线直接相连，发生短路，由于导线的电阻很小，电源电压为220V不变，根据I=U/R可知，短路时电路中的电流非常大。由Q = I2Rt 可知，保险丝会产生大量的热量，温度急剧升高，快速熔断。

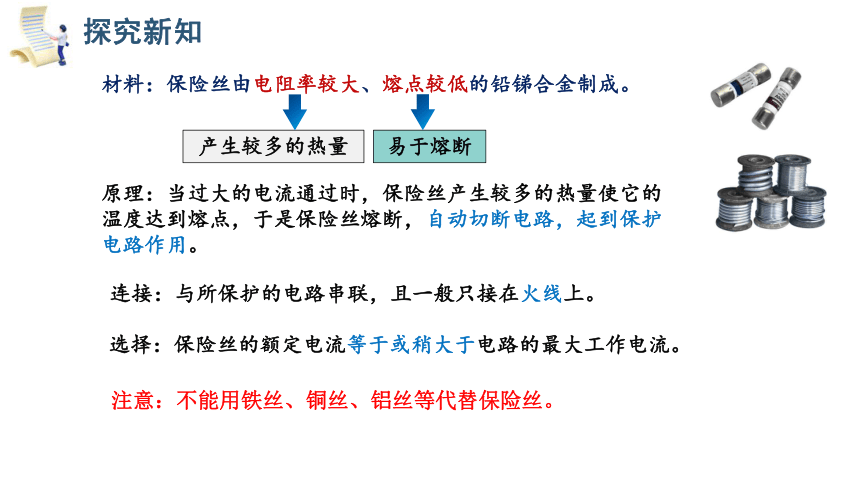

材料：保险丝由电阻率较大、熔点较低的铅锑合金制成。
产生较多的热量
易于熔断
原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保护电路作用。
连接：与所保护的电路串联，且一般只接在火线上。
选择：保险丝的额定电流等于或稍大于电路的最大工作电流。
注意：不能用铁丝、铜丝、铝丝等代替保险丝。
探究新知

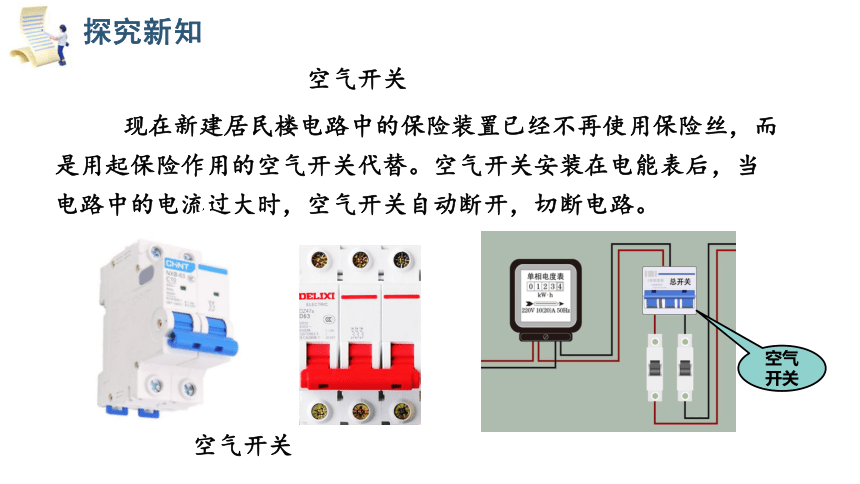

现在新建居民楼电路中的保险装置已经不再使用保险丝，而是用起保险作用的空气开关代替。空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路。
空气开关
空气开关
空气
开关
探究新知
自主学习教材，思考并回答下列问题：

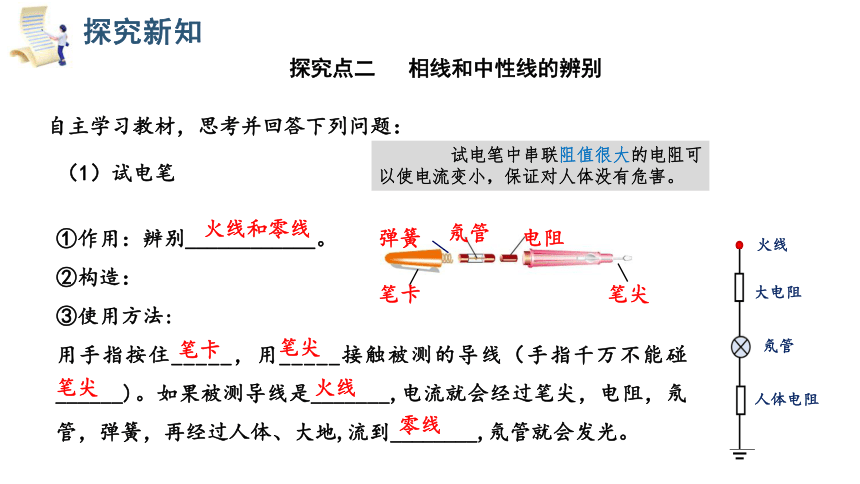

（1）试电笔
①作用：辨别____________。
②构造：
③使用方法:
用手指按住_____，用_____接触被测的导线（手指千万不能碰______)。如果被测导线是_______,电流就会经过笔尖，电阻，氖管，弹簧，再经过人体、大地,流到________,氖管就会发光。
电阻
笔尖
笔卡
弹簧
氖管
火线和零线
笔卡
笔尖
笔尖
火线
零线
试电笔中串联阻值很大的电阻可以使电流变小，保证对人体没有危害。
探究点二 相线和中性线的辨别
氖管
大电阻
人体电阻
火线
探究新知

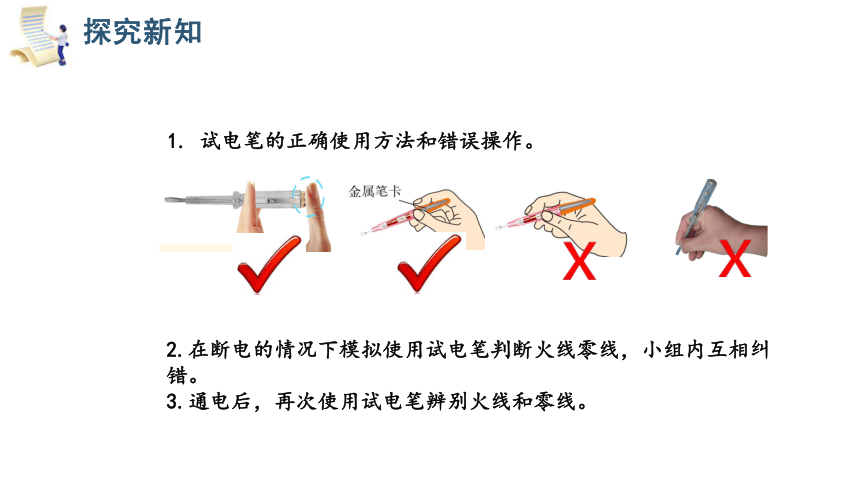

1. 试电笔的正确使用方法和错误操作。
2.在断电的情况下模拟使用试电笔判断火线零线，小组内互相纠错。
3.通电后，再次使用试电笔辨别火线和零线。
探究新知
螺口灯座
开关与被控制的电灯怎样连接？灯头里面的线又怎么连接呢？
①连接方法:螺丝口灯的尾部应接在火线上，螺旋应跟零线连接。
人在更换灯泡时，容易接触金属螺旋部分，由于该部分与零线相连通，所以不会发生触电事故。
火线
零线
火线
零线
（二）家庭电路中灯泡的连接
探究新知
②电灯与控制它的开关是串联，开关一定接在火线上。
连接顺序：火线→开关→用电器→零线。
探究新知
将灯泡连入电路中，开关控制灯泡。
探究新知
探究点三 保护线和漏电保护器的作用
有金属外壳的用电器的插头是三脚的，塑料外壳的用电器的插头大多是两脚的。
E 接用电器外壳
为什么三脚插头中间的那个脚长？
三脚插头最上面的插脚略微长一些，一旦插头插入插座中，可以保证用电器的金属外壳接地，如果绝缘层损坏，使外壳带电，电流可以流入大地，不至于对人造成伤害。
探究新知
（3）三脚插头和三孔插座的作用
洗衣机
外壳
三脚
插头
三孔
插座
地线
大地
把三脚插头插入三孔插座时，就把用电器的外壳接入了大地。
探究新知
接入大地
三孔插座接线示意图
接火线
接零线
左零 右火 上接地
背面接线示意图
接火线
接地线
接零线
接地线
探究新知
两孔插座
三孔插座
火线 L
零线 N
接地 E
两孔插座和三孔插座的接法
探究新知
空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
漏电保护器的作用：
如果人站在地上不小心接触了火线，电流经过人体流入大地，这时，“漏电保护器”会迅速切断电路，对人身起到保护作用。
空气开关的作用：
当电路中的电流超过规定大小时，空气开关会自动断开，切断电路，从而保护电路。
讨论交流
探究新知
两根进户线
电能表
总开关
保险盒
火线
零线
用电器
开关
三孔插座
两孔插座
接地线
进户线→ 电能表 → 总开关 → 保险装置 → 用电器及插座。
探究点四 家庭电路的基本组成
探究新知
家庭电路口各部分的安装位置
元件 安装位置
电能表 _____联在干路上，接在总开关之______
保险装置 安装在__________后，串联在_____线上
开关 与用电器_____联，接在用电器与_____线之间
用电器 各用电器______联
插座 三孔插座按_____________接入电路；与其他用电器____联
螺旋灯泡 螺旋套接在____线上，____线通过开关接到螺口灯泡的尾部
串
前
总开关
火
串
火
并
左零右火上接地
并
零
火
探究新知
将家庭电路规划为若干分支回路，将导线引入各个房间，进行供电。
室内配电箱
探究新知
说一说图中设计了几条分支回路？每条分支回路的主要用途是什么？
分成三条分支回路，插座分支回路、空调分支回路和照明分支回路。
讨论交流
空调功率较大，采用单独分支回路；插座分支回路使用了漏电保护器；照明分支回路和空调分支回路使用了空气开关。
探究新知
家庭电路的组成
三孔插座：左零右火上接地
漏电保护器：当电流流入大地时，会自动断电路
电流过大的防护：保险丝、空气开关
相线和口性线的辨别－试电笔：作用、结构、使用方法
家庭电路的组成：电能表、开关、保险丝、用电器、插座
家庭电路的安装
插座和各用电器并联
开关接在火线上
1.必做题：练习与应用1～6题。
2.选做题：在家长的陪同下，观察自己家庭电路的安装情况，利用所学知识分析是否有不妥之处，应该如何改进。
