2025年中考物理分类特训：力学（作图题篇）（有详解）

中小学教育资源及组卷应用平台
2025年中考物理分类特训：力学（作图题篇）

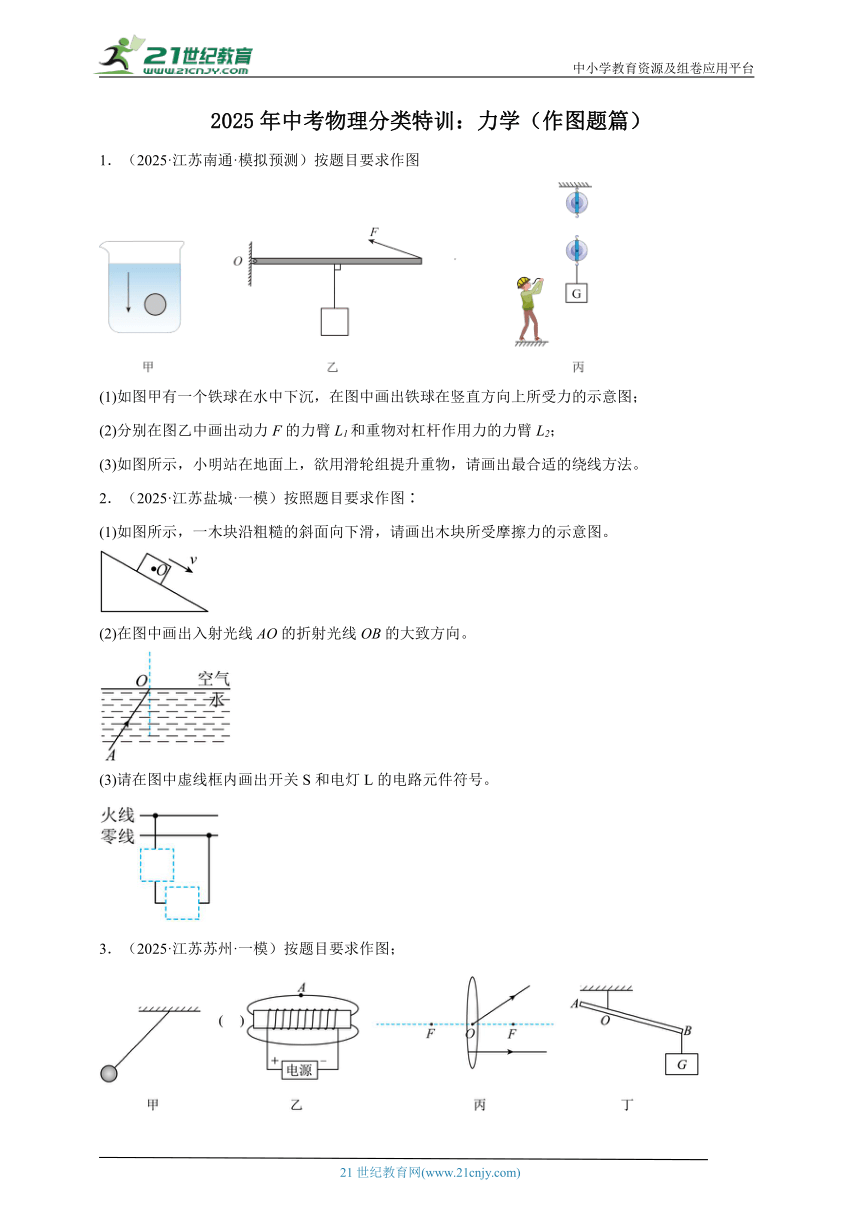

1．（2025·江苏南通·模拟预测）按题目要求作图
(1)如图甲有一个铁球在水中下沉，在图中画出铁球在竖直方向上所受力的示意图；
(2)分别在图乙中画出动力F的力臂L1和重物对杠杆作用力的力臂L2；
(3)如图所示，小明站在地面上，欲用滑轮组提升重物，请画出最合适的绕线方法。
2．（2025·江苏盐城·一模）按照题目要求作图∶
(1)如图所示，一木块沿粗糙的斜面向下滑，请画出木块所受摩擦力的示意图。
(2)在图中画出入射光线AO的折射光线OB的大致方向。
(3)请在图中虚线框内画出开关S和电灯L的电路元件符号。
3．（2025·江苏苏州·一模）按题目要求作图；
(1)在图甲中画出小球受到的重力和绳子拉力；
(2)在乙图中（　　）中标出通电螺线管左端的磁极，并标出A点的磁场方向；
(3)在丙图中根据折射光线画出对应的入射光线；
(4)在丁图中画出杠杆受到的阻力和使杠杆在图示位置平衡施加的最小动力。

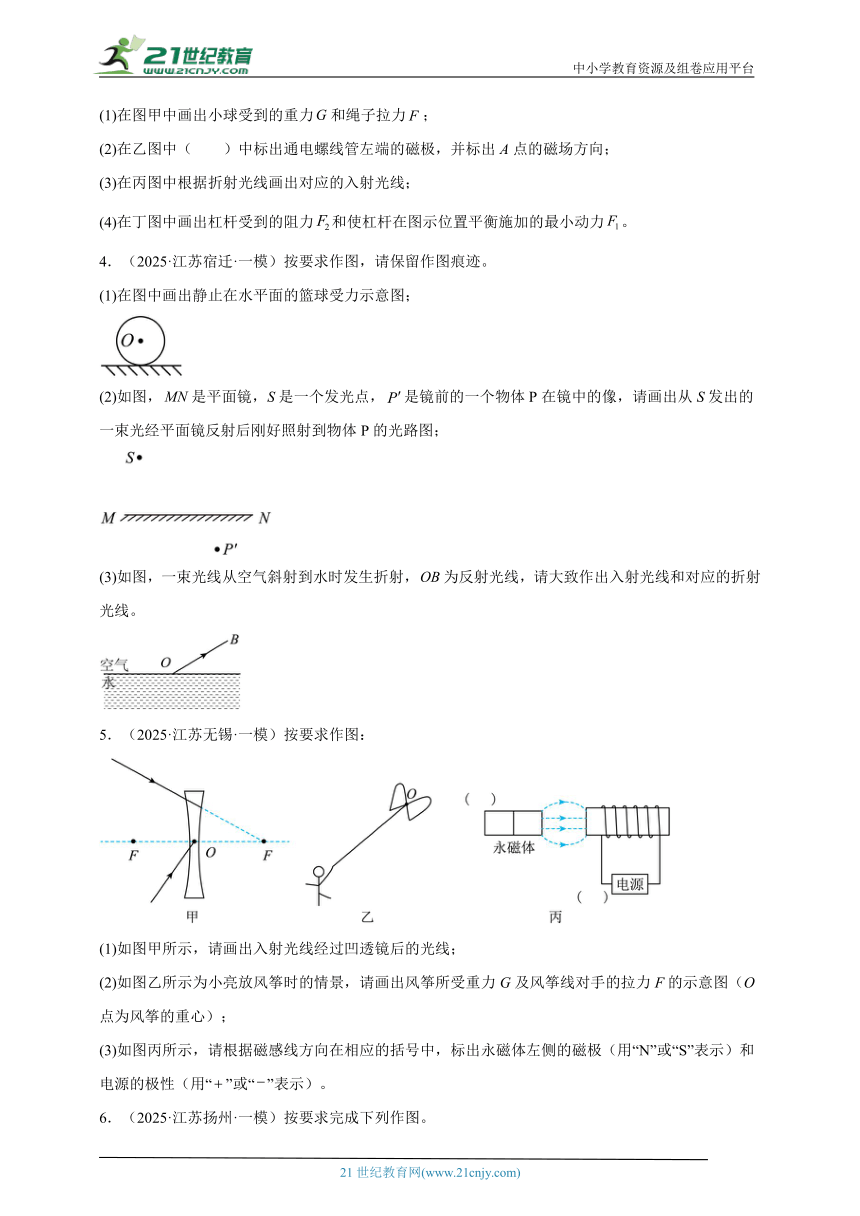

4．（2025·江苏宿迁·一模）按要求作图，请保留作图痕迹。
(1)在图中画出静止在水平面的篮球受力示意图；
(2)如图，是平面镜，S是一个发光点，是镜前的一个物体P在镜中的像，请画出从S发出的一束光经平面镜反射后刚好照射到物体P的光路图；
(3)如图，一束光线从空气斜射到水时发生折射，为反射光线，请大致作出入射光线和对应的折射光线。
5．（2025·江苏无锡·一模）按要求作图：
(1)如图甲所示，请画出入射光线经过凹透镜后的光线；
(2)如图乙所示为小亮放风筝时的情景，请画出风筝所受重力G及风筝线对手的拉力F的示意图（O点为风筝的重心）；
(3)如图丙所示，请根据磁感线方向在相应的括号中，标出永磁体左侧的磁极（用“N”或“S”表示）和电源的极性（用“”或“”表示）。
6．（2025·江苏扬州·一模）按要求完成下列作图。

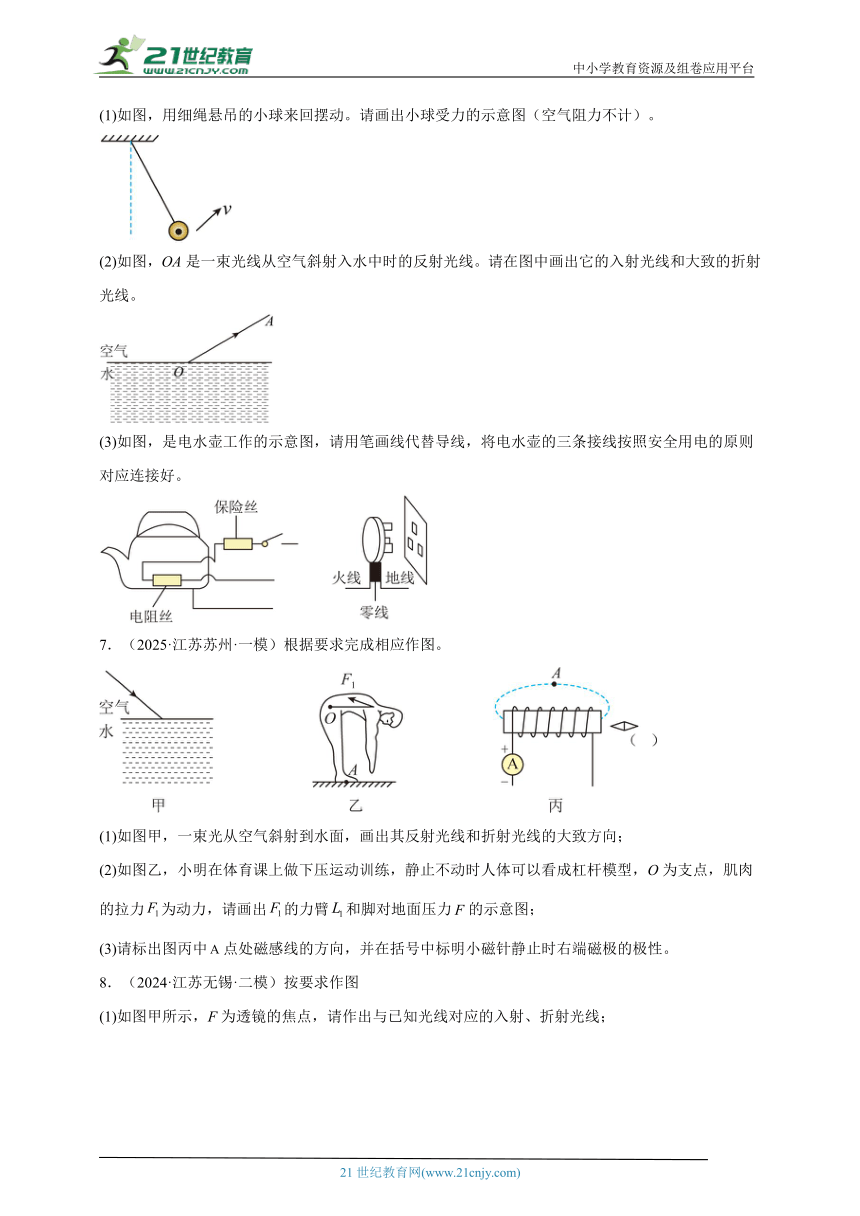

(1)如图，用细绳悬吊的小球来回摆动。请画出小球受力的示意图（空气阻力不计）。
(2)如图，OA是一束光线从空气斜射入水中时的反射光线。请在图中画出它的入射光线和大致的折射光线。
(3)如图，是电水壶工作的示意图，请用笔画线代替导线，将电水壶的三条接线按照安全用电的原则对应连接好。
7．（2025·江苏苏州·一模）根据要求完成相应作图。
(1)如图甲，一束光从空气斜射到水面，画出其反射光线和折射光线的大致方向；
(2)如图乙，小明在体育课上做下压运动训练，静止不动时人体可以看成杠杆模型，O为支点，肌肉的拉力为动力，请画出的力臂和脚对地面压力的示意图；
(3)请标出图丙中点处磁感线的方向，并在括号中标明小磁针静止时右端磁极的极性。
8．（2024·江苏无锡·二模）按要求作图
(1)如图甲所示，F为透镜的焦点，请作出与已知光线对应的入射、折射光线；

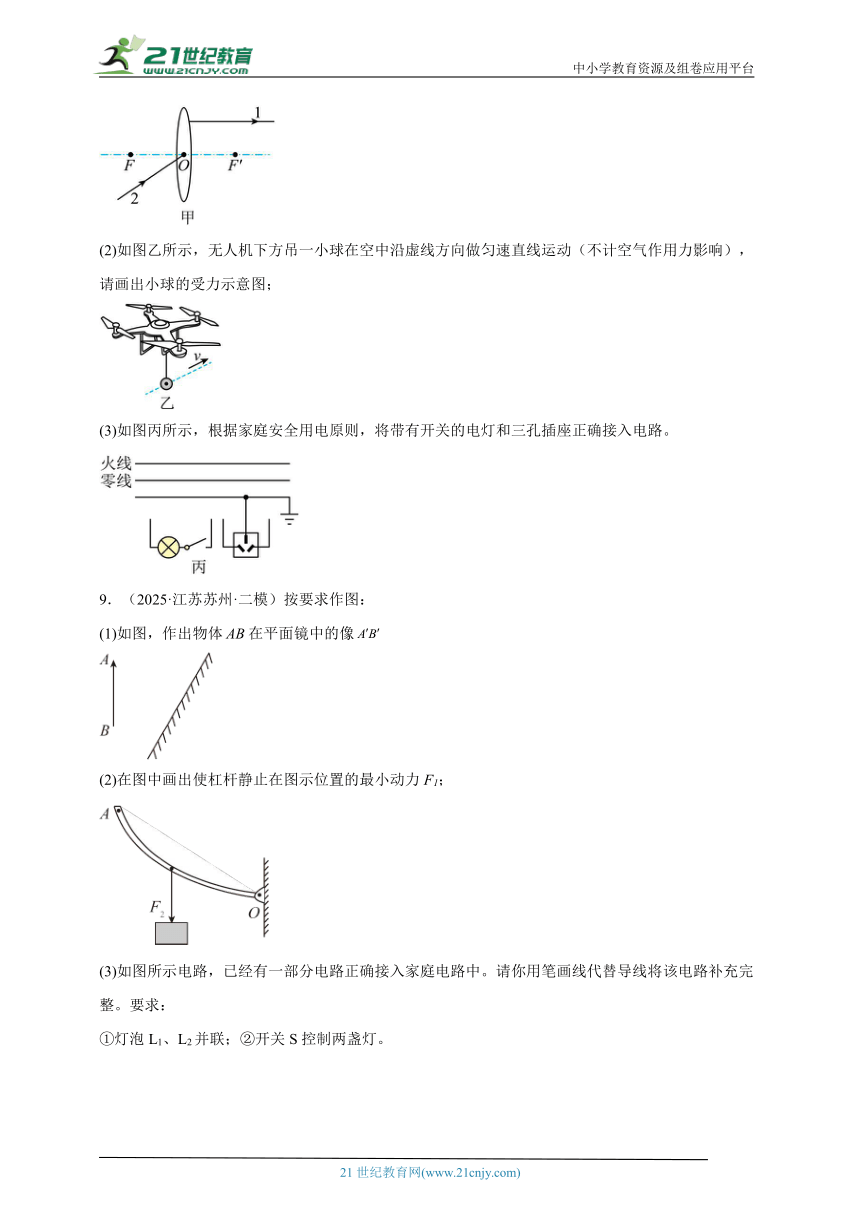

(2)如图乙所示，无人机下方吊一小球在空中沿虚线方向做匀速直线运动（不计空气作用力影响），请画出小球的受力示意图；
(3)如图丙所示，根据家庭安全用电原则，将带有开关的电灯和三孔插座正确接入电路。
9．（2025·江苏苏州·二模）按要求作图：
(1)如图，作出物体在平面镜中的像
(2)在图中画出使杠杆静止在图示位置的最小动力F1；
(3)如图所示电路，已经有一部分电路正确接入家庭电路中。请你用笔画线代替导线将该电路补充完整。要求：
①灯泡L1、L2并联；②开关S控制两盏灯。

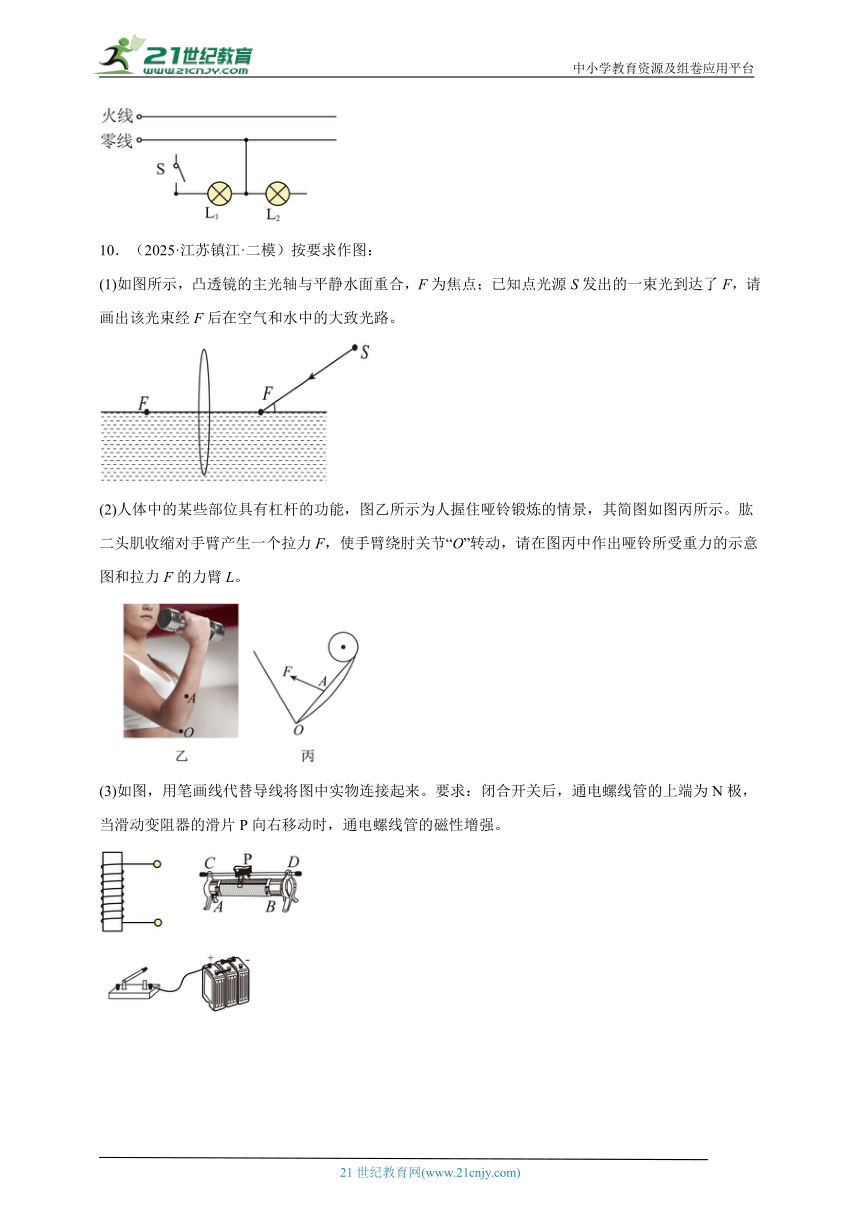

10．（2025·江苏镇江·二模）按要求作图：
(1)如图所示，凸透镜的主光轴与平静水面重合，F为焦点；已知点光源S发出的一束光到达了F，请画出该光束经F后在空气和水中的大致光路。
(2)人体中的某些部位具有杠杆的功能，图乙所示为人握住哑铃锻炼的情景，其简图如图丙所示。肱二头肌收缩对手臂产生一个拉力F，使手臂绕肘关节“O”转动，请在图丙中作出哑铃所受重力的示意图和拉力F的力臂L。
(3)如图，用笔画线代替导线将图中实物连接起来。要求：闭合开关后，通电螺线管的上端为N极，当滑动变阻器的滑片P向右移动时，通电螺线管的磁性增强。
《2025年中考物理分类特训：力学（作图题篇）》参考答案
1．(1)
(2)
(3)
【详解】（1）一个铁球在水中下沉过程中，受到竖直向下的重力和竖直向上的浮力，根据物体沉浮条件，浮力小于重力，如图所示
（2）力臂是支点到力的作用线的垂线段，延长F，过O点作延长线的垂线L1即为F的力臂，重物对杠杆的作用力竖直向下，过O点作重物对杠杆的作用力的垂线L2即为此力的力臂，如图所示
（3）人在地面上，滑轮组既要省力又要改变力的方向，则绳子应从定滑轮下钩处向下依次绕过，最后到达人手处，如图所示
2．(1)
(2)
(3)
【详解】（1）木块沿粗糙的斜面向下滑，此时木块受到的是滑动摩擦力，滑动摩擦力的方向总是与物体相对运动方向相反，所以摩擦力的方向沿斜面向上，作用点为木块的重心O，故过O点沿斜面向上画有向线段，并标f表示摩擦力，作图如下：
（2）光从水中斜射向空气中，在交界面的O点发生折射，根据折射规律可知，折射光线远离法线，折射角大于入射角。故过O点做垂直界面的法线，然后在法线右侧的空气中做出折射光线，使折射角大于入射角，作图如下：
（3）根据安全用电的原则，控制电灯L的开关S应接在火线和用电器之间，故作图如下：
3．(1)
(2)
(3)
(4)
【详解】（1）小球受到的重力竖直向下，受到的绳子拉力沿着绳子向上，作图如下：
（2）乙图中电流从螺线管左端流入，根据安培定则，通电螺线管左端为N极，右端为S极，磁体外部磁感线都是从N极出发指向S极，所以A点的磁场方向向右，作图如下：
（3）过焦点的光线穿过凸透镜后平行于主光轴，过光心的光线穿过凸透镜后传播方向不变，作图如下：
（4）杠杆B端受到绳子竖直向下的拉力即为阻力，以OB为动力臂时，动力臂最长，阻力和阻力臂不变，根据杠杆平衡条件可知此时动力最小，所以过B点作垂直于OB向上的力即为最小动力，作图如下：
4．(1)
(2)
(3)
【详解】（1）静止在水平面的篮球受到竖直向下的重力和竖直向上的地面的支持力的作用，两个力是平衡力，都作用在篮球的重心上，作图如下：
（2）据平面镜成像中，像与物关于镜面对称，可作出物体所在的位置P点，连接SP′与镜面相交于O点，则SO为反射后照射到物体P的入射光线，O为入射点，连接OP为对应的反射光线。作图如下：
（3）过O点作法线，据光的反射现象中，反射角等于入射角，作出入射光线AO，光从空气斜射入水中，折射角小于入射角，可大致确定折射光线OC。作图如下：
5．(1)
(2)
(3)
【详解】（1）指向另一侧焦点的光线经凹透镜折射后，折射光线平行于主光轴；过光心的光线经凹透镜其传播方向不变。如图所示：
（2）重力的作用点在风筝的重心，方向竖直向下；拉力作用点在风筝线与手中线轴的接触点，方向沿细线向上，如图所示：
（3）图中磁感线从左向右，可以判断永磁体的右端为N极、左端为S极，电磁铁的左端为S极，右端是N极；根据安培定则，用右手握住螺线管，大拇指指向螺线管的N极，则四指所指的方向为电流的方向，则电流从电磁铁的左端流入，所以电源的左端为正极、右端为负极。如图所示：
6．(1)
(2)
(3)
【详解】（1）不计空气阻力，小球受重力和拉力的作用，作用点在重心（球心），过球心作竖直向下的重力G和沿绳子斜向上的拉力F，如图所示：
（2）过入射点作垂直于界面的法线，根据反射角等于入射角，在法线左侧的空气中画出入射光线；根据折射角小于入射角，在法线右侧的水中画出折射光线。如图所示：
（3）为了安全，应将带有保险丝和开关的线与火线相连，将壶的外壳与大地相连，则剩下的一根线与零线相连。如图所示：
7．(1)
(2)
(3)
【详解】（1）过入射点作垂直于界面的法线，根据反射角等于入射角，在法线右侧的空气中画出反射光线，光从空气斜射向水中，折射光线会向法线偏折，根据折射角小于入射角，在法线右侧的水中画出折射光线，如图所示：
（2）①画力臂时，先确定支点O，再确定动力作用线，然后过点O做动力作用线的垂线段，并标上，如图所示：②作地面对脚的压力F的示意图时，先确定受力点为A点，方向垂直于接触面并指向被接触的物体，此题中，竖直向下，标上F，如图所示：
（3）电流从电流表的正接线柱流入，负接线柱流出；由图得，电流从螺线管的右接线柱流出，由右手螺旋定则得，螺线管的右端为N极，左端为S极；由异名磁极相互吸引得，小磁针的右端为N极；磁场外部的磁场方向从N极流向S极，则A点的磁感线方向从右到左，如图所示：
8．(1)
(2)
(3)
【详解】（1）过焦点的光线经过凸透镜折射后，折射光线平行于主光轴；过光心的入射光线经过凸透镜后其传播方向不变，作图如下：
（2）小球在空中沿虚线方向做匀速直线运动，受到的重力和拉力是一对平衡力，大小相等，方向相反，重力竖直向下，拉力竖直向上，作图如下：
（3）灯泡接法：火线先进入开关，经灯泡连到零线；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线，如图所示：
9．(1)
(2)
(3)
【详解】（1）平面镜成像的特点是：像与物关于平面镜对称，先作出物体AB端点的像点A′、B′，连接A′、B′即为物体AB在平面镜中所成的像，平面镜所成的像为虚像，故如图所示：
（2）根据杠杆平衡的条件可知，在阻力和阻力臂不变时，动力臂越长越省力；由图示可知，以OA为动力臂时，动力臂最长，此时最省力；连接OA，从A点做OA的垂线，为使杠杆平衡，力的方向应垂直于OA向上，如图所示：
（3）为了用电的安全，开关要接火线，开关S控制两盏灯，则开关应接在干路中，能同时控制两盏灯的通断。两个灯泡并联：即它们的一端各自接到开关输出端，另一端汇合后接零线，如图所示：
10．(1)
(2)
(3)
【详解】（1）过F点作与水面相垂直的法线，由光的反射定律可知，反射角等于入射角，反射光线与入射光线分居在法线两侧，由此作出反射光线；经过凸透镜焦点的光线将沿着与凸透镜主光轴平行的方向射出；光从空气斜射入水中时，将发生折射，空气中的入射角大于水中的折射角，所以折射光线更靠近法线，如图
（2）重力的方向是竖直向下的，从哑铃的重心画一条带箭头的竖直向下的有向线段，用G表示，即为其所受重力示意图；图中杠杆O为支点，从O作F作用线的垂线，垂线段为F的力臂，如图
（3）要求闭合开关后，通电螺线管的上端为N极，由安培定则可知，电流从螺线管的下端流入，上端流出；当滑动变阻器的滑片P向右移动时，通电螺线管的磁性增强，说明当滑动变阻器的滑片P向右移动时，电路电流增大，即变阻器接入电路的阻值减小，则可将变阻器的C、B接线柱依次接入电路，如图
