2025年中考物理分类特训：电磁学（填空题篇）

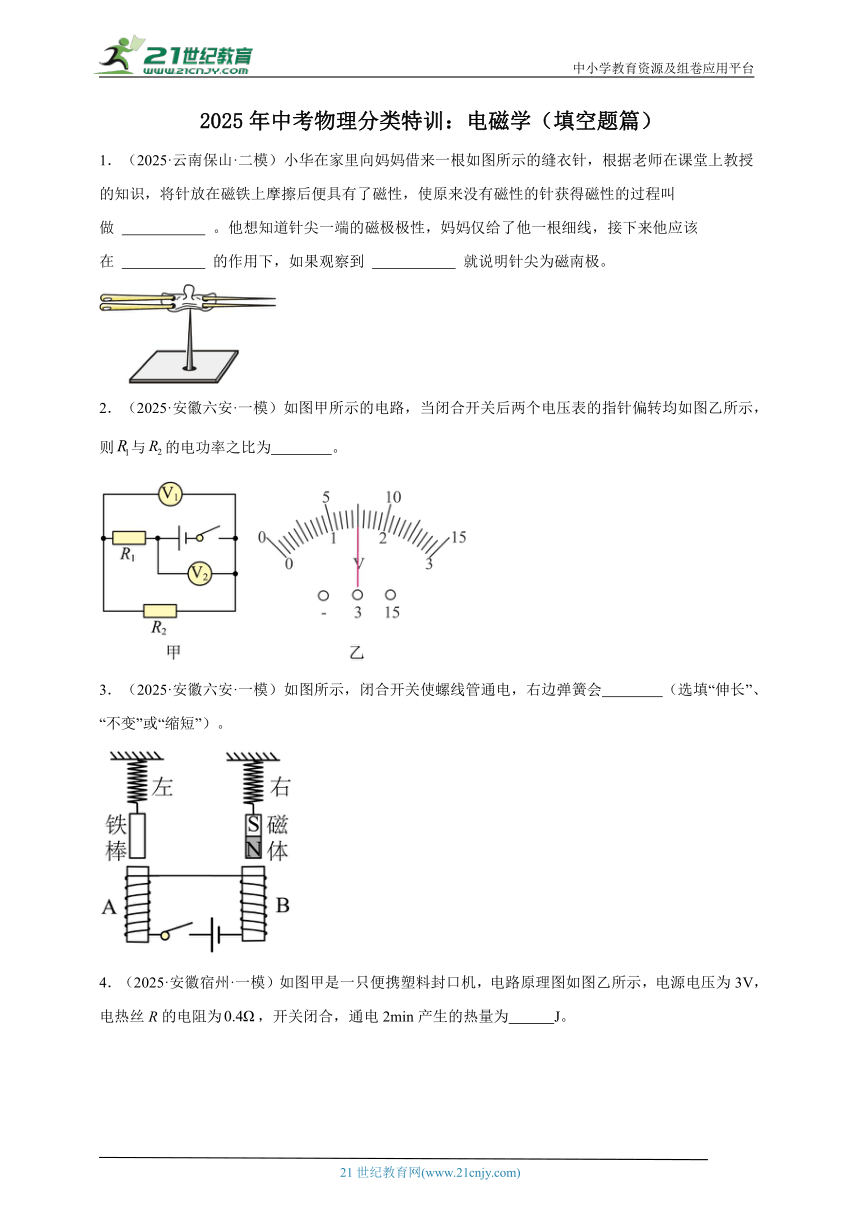

1．（2025·云南保山·二模）小华在家里向妈妈借来一根如图所示的缝衣针，根据老师在课堂上教授的知识，将针放在磁铁上摩擦后便具有了磁性，使原来没有磁性的针获得磁性的过程叫做 。他想知道针尖一端的磁极极性，妈妈仅给了他一根细线，接下来他应该 在 的作用下，如果观察到 就说明针尖为磁南极。
2．（2025·安徽六安·一模）如图甲所示的电路，当闭合开关后两个电压表的指针偏转均如图乙所示，则与的电功率之比为 。
3．（2025·安徽六安·一模）如图所示，闭合开关使螺线管通电，右边弹簧会 （选填“伸长”、“不变”或“缩短”）。
4．（2025·安徽宿州·一模）如图甲是一只便携塑料封口机，电路原理图如图乙所示，电源电压为3V，电热丝R的电阻为，开关闭合，通电2min产生的热量为 J。
5．（2025·甘肃庆阳·一模）冰壶运动是冬奥会比赛项目之一。如图所示，冰壶投出后，运动员在冰壶的前方擦刷冰面，形成水膜，使冰壶沿预设轨迹运动。运动员刷冰是为了 （选填“增大”或“减小”）冰壶受到的摩擦力。比赛时，有些观众通过手机观看比赛直播，手机信号是通过 传递的。
6．（2025·陕西西安·二模）如图﹣1所示电路，闭合开关，将滑动变阻器的滑片由最右端移到最左端的过程中，滑动变阻器两端电压随电路中电流的变化关系如图-2所示，则滑动变阻器的最大阻值为 Ω，电源电压为 V。当电流表示数为0.2A时，R0消耗的电功率为 W。
7．（2025·山东枣庄·二模）如图所示的家庭电路，两虚线框中连入了电灯和开关，则方框 中为开关；闭合开关后，发现电灯不亮，使用试电笔测试a、b、c三点时试电笔的氖管均发光，测试d点时试电笔的氖管不发光，则该电路的故障为cd之间 。家用电冰箱使用三线插头，可以让金属外壳与插座中的 线相连，以防漏电时对人体造成伤害。

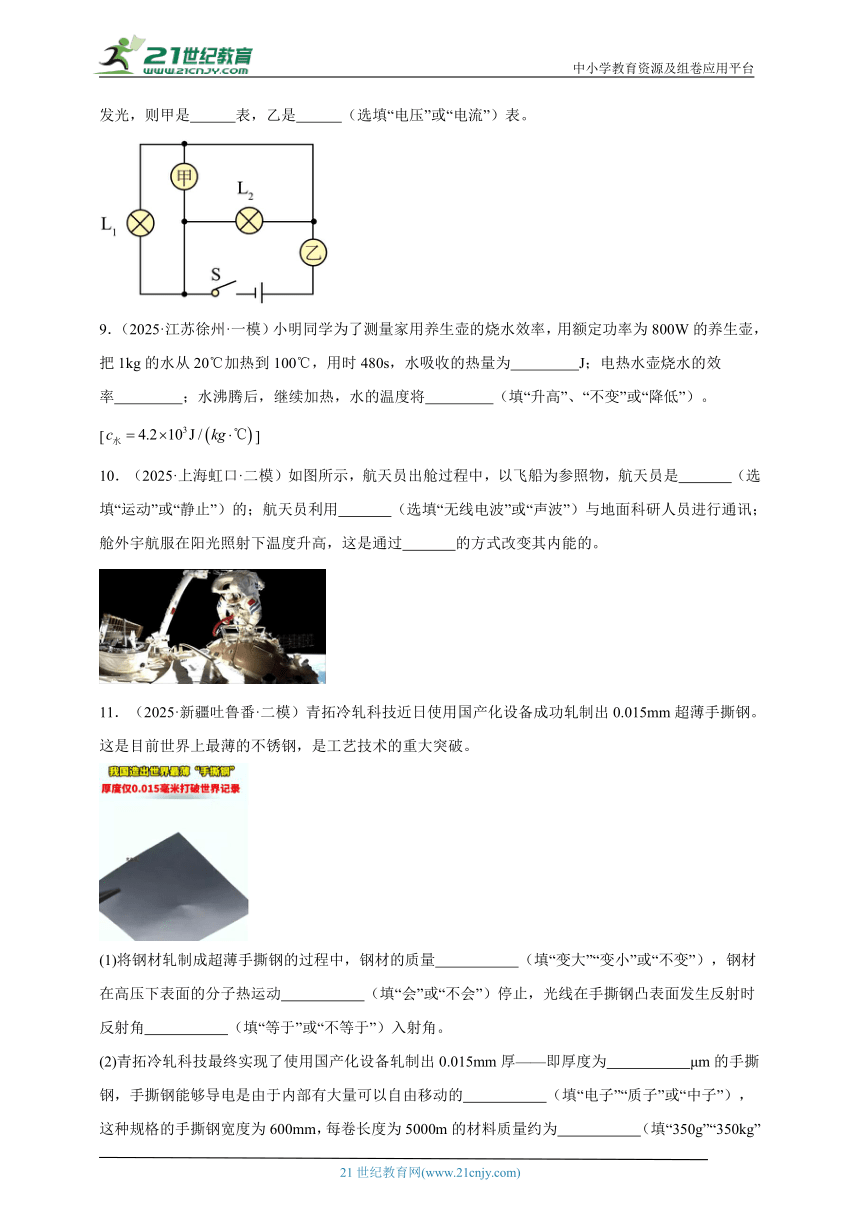

8．（2025·湖南娄底·二模）如图所示电路，甲、乙是电学仪表，闭合开关S后，灯泡、均正常发光，则甲是 表，乙是 （选填“电压”或“电流”）表。
9．（2025·江苏徐州·一模）小明同学为了测量家用养生壶的烧水效率，用额定功率为800W的养生壶，把1kg的水从20℃加热到100℃，用时480s，水吸收的热量为 J；电热水壶烧水的效率 ；水沸腾后，继续加热，水的温度将 （填“升高”、“不变”或“降低”）。[]
10．（2025·上海虹口·二模）如图所示，航天员出舱过程中，以飞船为参照物，航天员是 （选填“运动”或“静止”）的；航天员利用 （选填“无线电波”或“声波”）与地面科研人员进行通讯；舱外宇航服在阳光照射下温度升高，这是通过 的方式改变其内能的。
11．（2025·新疆吐鲁番·二模）青拓冷轧科技近日使用国产化设备成功轧制出0.015mm超薄手撕钢。这是目前世界上最薄的不锈钢，是工艺技术的重大突破。
(1)将钢材轧制成超薄手撕钢的过程中，钢材的质量 （填“变大”“变小”或“不变”），钢材在高压下表面的分子热运动 （填“会”或“不会”）停止，光线在手撕钢凸表面发生反射时反射角 （填“等于”或“不等于”）入射角。
(2)青拓冷轧科技最终实现了使用国产化设备轧制出0.015mm厚——即厚度为 μm的手撕钢，手撕钢能够导电是由于内部有大量可以自由移动的 （填“电子”“质子”或“中子”），这种规格的手撕钢宽度为600mm，每卷长度为5000m的材料质量约为 （填“350g”“350kg”或“350t”）。

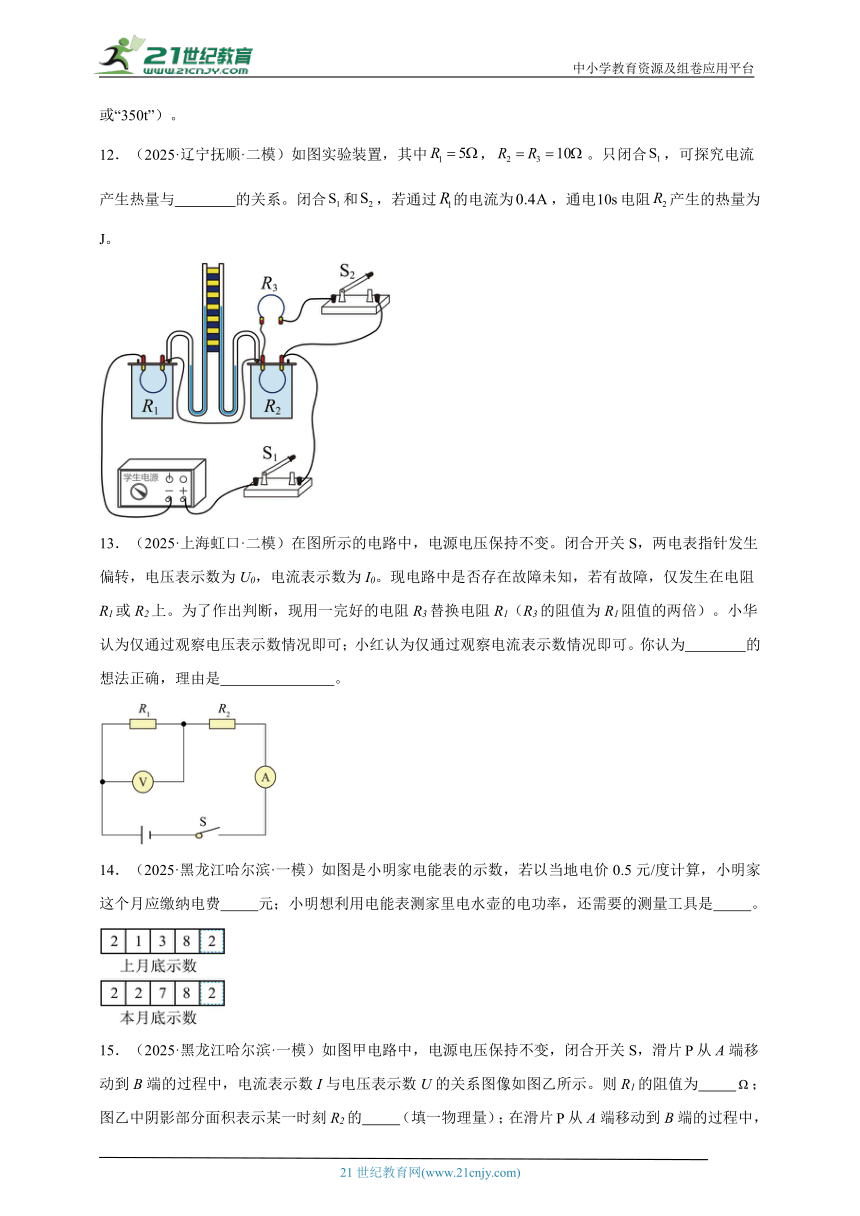

12．（2025·辽宁抚顺·二模）如图实验装置，其中，。只闭合，可探究电流产生热量与 的关系。闭合和，若通过的电流为，通电电阻产生的热量为 J。
13．（2025·上海虹口·二模）在图所示的电路中，电源电压保持不变。闭合开关S，两电表指针发生偏转，电压表示数为U0，电流表示数为I0。现电路中是否存在故障未知，若有故障，仅发生在电阻R1或R2上。为了作出判断，现用一完好的电阻R3替换电阻R1（R3的阻值为R1阻值的两倍）。小华认为仅通过观察电压表示数情况即可；小红认为仅通过观察电流表示数情况即可。你认为 的想法正确，理由是 。
14．（2025·黑龙江哈尔滨·一模）如图是小明家电能表的示数，若以当地电价0.5元/度计算，小明家这个月应缴纳电费 元；小明想利用电能表测家里电水壶的电功率，还需要的测量工具是 。
15．（2025·黑龙江哈尔滨·一模）如图甲电路中，电源电压保持不变，闭合开关S，滑片从A端移动到B端的过程中，电流表示数I与电压表示数U的关系图像如图乙所示。则R1的阻值为 ；图乙中阴影部分面积表示某一时刻R2的 （填一物理量）；在滑片从A端移动到B端的过程中，电路总功率的变化量ΔP为 W。
16．（2025·黑龙江哈尔滨·一模）验电器是检测物体是否带电的仪器，它的工作原理是 ；如图用毛皮摩擦过的橡胶棒去接触验电器顶端金属球，则金属箔片会带 电（选填“正”或“负”）。
17．（2025·安徽六安·一模）如图是探究“影响电流热效应的因素”的实验装置。通电时间相同时，若通过的电流为，则通电，产生的热量为 。
18．（2025·广东广州·一模）如图1所示是送餐机器人工作时的情景，当机器人接受指令后，内部的电动机会驱动其底部轮子将食物送给顾客：
(1)机器人内部电动机的原理与图2 （选填“甲”、“乙”、“丙”）实验装置相同。

(2)图3为送餐机器人在40s内沿直线运动的“路程—时间”图像。在这个过程中托盘是静止的，是选 为参照物；机器人在第30秒时的运动速度为 m/s。
19．（2025·安徽马鞍山·一模）利用如图所示的装置探究“导体产生的热量与电阻大小的关系”。两个相同的烧瓶内装着等质量的煤油，煤油中各浸泡着一段电阻丝，通电一段时间后，发现A瓶内温度计的示数低于B瓶，则电阻R1 R2（选填“＞”、“＜”或“＝”）。
20．（2025·安徽马鞍山·一模）螺线管的右端放置一个可自由转动的小磁针，小磁针静止时如图所示。闭合开关S后，小磁针N极将 （选填“沿顺时针方向偏转”、“沿逆时针方向偏转”或“静止不动”）。
21．（2025·安徽阜阳·二模）图为一款电加热眼罩的内部结构，10根一样的具有发热、控温双重功能的PTC加热丝与金属导线相连，其两端供电的电压恒为6V，正常工作时每根加热丝的电阻均为100Ω。则该电加热眼罩正常工作1min产生热量为 J。
22．（2024·江苏无锡·二模）如图所示为电烤炉的简化电路图，R1、R2均为电热丝，R1=44，R2=66。闭合S1、S2时，电烤炉处于 挡状态（选填“低温”或“高温”）；处于低温挡时电路总功率为 W，电烤炉分别处于高温挡和低温挡时，R2两端电压之比为 （忽略温度对电阻的影响）。
23．（2025·安徽六安·一模）赤道附近的地磁场的磁感线大致为南北方向且水平，小明在赤道附近把安装有灵敏电流计的闭合电路中的一部分导体棒（与竖直方向固定的导轨接触良好）以相同大小的速度做下列运动，能使灵敏电流计指针发生明显偏转的操作是图 （选填“甲”，“乙”或“甲和乙”）
24．（2025·辽宁铁岭·二模）如图所示，2024年12月31日晚，2025年广西新丝路跨年电商节璀璨之夜活动在广西文化艺术中心举行，上千架无人机在夜空中，以天为幕、以光为笔，为广大市民游客献上了科技与艺术交织的视觉盛宴。地面控制台利用 （选填“电磁波”“超声波”“次声波”）给无人机发送指令，从而控制其飞行轨迹；飞机图案慢慢向远方移动，则此过程图案相对于地面是 的。
25．（2025·四川绵阳·二模）如图所示，电路中连接有两个阻值相同的电阻R，其中一个电阻位于虚线框内（未画出）。已知电源电压恒为4 V，当开关S由闭合到断开时，电流表的示数减小了0.5 A，则电路的总电功率减小了 W，电阻R的阻值为 Ω。
26．（2025·河南周口·二模）如图甲所示，A、B分别为小灯泡和定值电阻的I—U图像，现将小灯泡和定值电阻连接成如图乙所示电路，电源电压恒为8V，则定值电阻的阻值为 Ω；闭合开关，图乙电路中电流表示数为 A；通电10s，定值电阻R产生的热量为 J。
27．（2025·四川内江·二模）根据人教版初中物理教材电与磁内容绘制的知识结构如图（甲）所示。图（甲）中A为发电机的原理，即 ；B为广播、移动电话传递信息的载体，即 ；图（乙）为两个磁极间的磁感线分布情况，位于图中C点的小磁针静止时北极指向 （选填“上”或“下”）方。
28．（2025·陕西延安·三模）如图所示，将两只灯泡接入电源电压恒为6V的电路中，闭合开关S，两只灯泡均能正常发光，电流表A1的示数为0.3A，电流表A2的示数为0.45A。则L1的额定功率为 W，通过灯L2的电流为 A；忽略灯丝电阻的变化，通电20s，电路消耗的电能为 J。
29．（2025·四川绵阳·二模）如图所示，某型号的电加热器有高、中、低三挡调温功能，其额定电压为220 V，内部电路有发热电阻R1、R2（图中甲或乙），其中R1=55Ω，高温挡功率是中温挡功率的5倍。在不拆解电加热器内部电路的情况下，测得电流表的示数最小为0.8 A，则R2= Ω；在S、S1闭合，S2接b时，图中甲框电阻的功率是 W。
30．（2025·广东梅州·二模）如图甲所示，这是小灯泡L和定值电阻R 的I—U图像，小灯泡和电阻的连接情况如图乙所示，电源电压为8V，则定值电阻R 的阻值为 Ω；闭合开关S，通过定值电阻R 的电流为 A，该电路工作5 min，电流做的功为 J。
《2025年中考物理分类特训：电磁学（填空题篇）》参考答案
1． 磁化 用细线拴住缝衣针并悬挂起来，使缝衣针静止后处于水平状态 地磁场 针尖指向南方
【详解】[1]将原本没有磁性的缝衣针通过摩擦方式获得磁性的过程称为磁化。磁化是使磁性材料内部磁畴有序排列从而显现磁性的方法。
[2]为了判断针尖的磁极极性，需将缝衣针自由悬挂并保持水平状态。具体操作是用细线拴住缝衣针中部，确保其能自由旋转后静止。
[3]静止的磁针在地磁场作用下会定向排列，其指向由磁极间的相互作用决定。地磁场的南极位于地理北极附近，因此磁针的南极会指向地理南方。
[4]若观察到针尖指向南方，说明针尖受到地磁场南极吸引，根据异名磁极相吸的原理，可判定针尖为磁南极。
2．
【详解】由图甲可知，两电阻串联，V2测总电压U，V1测R2的电压U2；串联电路的电压规律是：U=U1+U2，故V2的示数大于V1示数；由于电压表所指位置相同，可知V2使用的是大量程0~15V，V1使用的是小量程0~3V，故V2示数为7.5V，V1示数为1.5V，即U=7.5V，U2=1.5V；则电阻R1两端的电压为U1=U-U2=7.5V-1.5V=6V
电阻R1和R2两端的电压的比值U1∶U2=6V∶1.5V=4∶1
因为串联电路中电流处处相等，由P=UI可知，R1与R2的电功率之比为P1∶P2=U1∶U2=4∶1
3．缩短
【详解】根据图示可知，B螺线管上导线的电流方向从左向右，由安培定则可知，B螺线管的上端相当于磁体的N极。由同名磁极相互排斥可知，B螺线管与上方磁体间相互排斥，所以右边弹簧会缩短。
4．2700
【详解】由题知，电源电压，，此处为纯电阻，开关闭合，通电2min产生的热量
5． 减小 电磁波
【详解】[1]队员在冰壶的前方擦刷冰面，形成水膜，使接触面分离，可以减小摩擦力。
[2]手机属于无线通信设备，其信号传输依赖无线方式， 无线通信的核心是通过电磁波作为信息载体，将电信号转换为电磁波进行传播。
6． 12 1.5 0.12
【详解】[1][2]由图1可知，电路为串联电路，电压表测量滑动变阻器两端电压，电流表测量电路中电流。滑动变阻器滑片在最右端时，接入电阻最大，电压表示数最大，由图2可知电压表示数为1.2V，电路中电流为0.1A，则滑动变阻器的最大阻值为
电源电压为①
滑动变阻器滑片在最左端时，接入电阻为0，电压表示数为0，由图2可知电路中电流为0.5A，则电源电压为②
解①②得，。
[3]当电流表示数为0.2A时，R0消耗的电功率为
7． 乙 断路 地
【详解】[1]从用电安全考虑，控制电灯的开关要接在火线和电灯之间，因此方框乙为开关。
[2]使用试电笔测试a、b、c三点时试电笔的氖管均发光，说明这三处都有电流通过，测试d点时试电笔的氖管不发光，说明故障为cd之间断路。
[3]三线插头比两线插头多一根地线，目的是为了使带有金属外壳的用电器，金属外壳与地线相接，以防漏电时对人体造成伤害。
8． 电压 电流
【详解】[1][2]乙接在干路中，若乙是电压表，闭合开关S后，由于电压表的电阻很大，所以两灯泡都不能发光，故乙只能为电流表；若甲也是电流表，则两个电流表直接将电源的正负极连接起来，造成电源短路，这是绝对不允许的，则甲只能是电压表。此时灯L1和L2并联，两灯都能发光，电流表测干路的电流，电压表测电源电压。
9． 3.36×105 87.5% 不变
【详解】[1][2]水吸收的热量
电热水壶消耗的电能
电水壶加热的效率
[3]水沸腾后温度达到沸点，继续加热时水吸收的热量用于汽化，温度保持不变。
10． 运动 无线电波 热传递
【详解】[1]以飞船为参照物，航天员出舱过程中，位置发生了变化，航天员是运动的。
[2]声波不能在真空中传播，无线电波可以在真空中传播，地面科研人员与该航天员是通过电磁波（无线电波）进行通讯。
[3]改变内能的方式：做功和热传递。舱外宇航服在阳光照射下温度升高，这是通过热传递改变其内能的。
11．(1) 不变 不会 等于
(2) 15 电子 350kg
【详解】（1）[1]质量是物体的一种属性，与形状无关，将钢材轧制成超薄手撕钢的过程中，形状发生变化，但钢材的质量不变。
[2]一切物体的分子不停地做无规则运动，钢材在高压下表面的分子热运动不会停止。
[3]由光的反射定律可知，反射角等于入射角，光线在手撕钢凸表面发生反射时反射角等于入射角。
（2）[1]厚度为0.015mm=0.015×103μm=15μm
[2]手撕钢属于金属，能够导电，是由于内部有大量可以自由移动的电子，这些电子定向移动形成电流。
[3]每卷长度为5000m的材料的体积V=0.6m×0.015×10-3m×5000m=0.045m3
每卷长度为5000m的材料质量约为m=ρV=7.9×103kg/m3×0.045m3=355.5kg
因此每卷长度为5000m的材料质量约为350kg。
12． 电阻 4
【详解】[1]只闭合S1时，R1、R2串联，电流和通电时间相等，电阻不同，所以可以探究电流产生热量与电阻的关系。
[2]闭合S1和S2，R2、R3先并联，再和R1串联，通过R1的电流为通过R2、R3电流的和，由于R2=R3，所以通过R2、R3的电流相同，且等于通过R1的电流一半，所以通过R2的电流为
通电电阻产生的热量为Q2=I22R2t=(0.2A)2×10Ω×10s=4J
13． 小华、小红 见解析
【详解】[1][2]由图可知，两电阻串联，电压表测电阻R1两端电压，电流表测电路电流。用一完好的电阻R3替换电阻R1（R3的阻值为R1阻值的两倍），根据欧姆定律和串联分压可知，若电压表示数不变，则R2短路；若电压表示数变大，则电路完好。若电流表示数等于0.5I0，则R2短路；若电流表示数不等于0.5I0，且不为0，则电路完好。
14． 70 停表
【详解】[1]电能表示数最后一位为小数位，如图，上月底示数为2138.2kW·h，本月底示数为2278.2kW·h，这个月消耗的电能为W=2278.2kW·h-2138.2kW·h=140 kW·h
小明家这个月应缴纳电费为0.5元/ kW·h×140 kW·h=70元
[2]电能表可以测量电水壶消耗的电能，根据可知，小明想利用电能表测家里电水壶的电功率，还需要的测量时间，所以，需要的测量工具是停表。
15． 10 电功率 3
【详解】[1]由图甲可知，电阻R1和变阻器R2串联在电路中，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流，P置于A端时，电路中只有R1工作，此时电路的总电阻最小，由欧姆定律可知电路中的电流最大，由图乙可知，此时电路中的电流为I1=0.6A，电源电压U=U1=I1R1=0.6A×R1①
当滑片P移到B端时，R1、R2串联，由图乙可知电路中的电流I2=0.1A和R2两端的电压U2=5V，根据欧姆定律和串联电路电压规律可得，电源电压U=U1+U2=0.1A×R1+5V②
解①②两式可得电源电压U=6V，R1=10Ω。
[2]由图乙可知，阴影部分面积是对应电压与电流的乘积，据P=UI可知，阴影部分面积表示某一时刻R2对应的电功率。
[3]P置于A端时，电路中的电流为I1=0.6A，此时电路总功率最大为P1=UI1=6V×0.6A=3.6W
当滑片P移到B端时，由图乙可知电路中的电流I2=0.1A，此时电路总功率最小为P2=UI2=6V×0.1A=0.6W
所以，在移动滑片过程中，电路总功率的变化量ΔP=P1-P2=3.6W-0.6W=3W
16． 同种电荷相互排斥 负
【详解】[1]验电器是检验物体是否带电的仪器，它是根据同种电荷互相排斥的原理制成的。
[2]用毛皮摩擦过的橡胶棒带负电荷，用带负电的橡胶棒与验电器的金属球接触后，橡胶棒上的负电荷会通过金属杆传递到金属箔片上，所以金属箔片会带负电。
17．75
【详解】由图可知，两个密封容器中的电阻均为5Ω，电阻相等，右侧容器外并联了一个与容器内电阻阻值相同的电阻R3，起到分流的作用，此时通过R2和R3的电流相等且小于通过R1的电流。因为R2和R3的电阻相等且并联电压相等，所以通过它们的电流相等，由并联电路电流规律可知，通过R2的电流为
R2产生的热量为
18．(1)乙
(2) 机器人 0.5
【详解】（1）电动机的工作原理是通电导体在磁场中受到力的作用。图2甲图是奥斯特实验，用来证明通电导体周围存在磁场；乙图演示通电导体在磁场中受力运动的实验，是研究电动机原理的实验；图丙是研究电磁感应现象的实验，是发电机原理。所以机器人内部电动机的原理与图2中的乙实验装置相同。
（2）[1]如果以机器人为参照物，托盘相对于机器人的位置没有发生变化，所以在这个过程中托盘是静止的，是选机器人为参照物。
[2]由图3可知，在20-40s内机器人做匀速直线运动。在20-40s这段时间内，路程的变化量为Δs=20m-10m=10m
时间变化量为Δt=40s-20s=20s
根据速度公式可得机器人在20-40s内的速度
因为20-40s是匀速直线运动，所以第30秒时的运动速度也是0.5m/s。
19．＜
【详解】如图两电阻串联，电阻相等，通电时间相同。两个相同的烧瓶内装着等质量的煤油，通电一段时间后，发现A瓶内温度计的示数低于B瓶，即A瓶内的煤油吸热少于B瓶内的煤油，即A瓶内电阻丝放热更少。根据焦耳定律Q=I2Rt可知，电阻R1＜R2。
20．沿顺时针方向偏转
【详解】从图可知，闭合开关S后，电流从螺线管的左端流入，右端流出，根据安培定则可知，螺线管右端是N极，左端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针N极沿顺时针方向偏转。
21．216
【详解】由图可知，10根加热丝并联，并联电路中，电源电压等于各支路两端电压，干路电流等于各支路电流之和，由可得，通过每根加热丝的电流为
则干路电流为
对纯电阻电热器，，则该电加热眼罩正常工作1min产生热量为
22． 高温 440 5∶3
【详解】[1]分析电路图可知，当闭合、断开时，两电阻串联；当两开关都闭合时，被短路，电路中只有，所以闭合S1、S2时，电路中的电阻较小，由可知，电功率较大，所以电烤炉处于高温挡位。
[2]当闭合、断开时，两电阻串联，电路中的电阻较大，电功率较小，电烤炉处于低温挡位，此时电路的总功率为。
[3]低温挡时，电路中的电流为，两端的电压为，由电路图可知，同时闭合S1、S2时，被短路，只有接入电路，其两端的电压，所以电烤炉分别处于低温挡与高温挡状态时，两端的电压之比为。
23．甲
【详解】地球是一个大磁场，地磁的北极在地理的南极附近，地磁的南极在地理的北极附近，乙图导体运动时，导体没有切割磁感线，所以不会产生感应电流，电流计指针不会发生偏转，甲图中的导体向下运动时，导体会切割磁感线，能产生感应电流，电流计指针会发生偏转。
24． 电磁波 运动
【详解】[1]地面控制台控制无人机，属于无线电通讯，利用的是电磁波，所以地面控制台利用电磁波给无人机发送指令。
[2] 飞机图案慢慢向远方移动，说明以地面为参照物，飞机图案的位置发生了变化，此过程图案相对于地面是运动的。
25． 2 4/8#4
【详解】[1]根据P=UI得，电路的总电功率减小了
[2]根据分析可知，电路图有2种可能，如下图所示：
设开关闭合时，电路中的电流为I′，开关断开时，电路中的电流为I；
由题意可知，电源电压U=4V，且两个电阻的阻值相同，
图1中，由题意可得：I′-I=0.5A，即
解得R=4Ω
图2中，两个电阻相同且两支路电压相等，由欧姆定律知，两条支路中的电流相同，由电流表的示数减少了0.5A可知，每条支路中的电流为0.5A，即
解得R=8Ω
故电阻R的阻值为4Ω或8Ω。
26． 20 0.9 32
【详解】[1]由图甲可知，A、B分别为小灯泡和定值电阻的I—U图像，由于定值电阻的阻值不变，则电流与电压成正比，所以B为定值电阻的I—U图像；分析电路图可知，小灯泡和定值电阻并联，电源电压恒为8V，由并联电路中电压规律可知，定值电阻两端电压为8V，由图甲可知，通过定值电阻的电流为0.4A，则定值电阻的阻值为
[2]闭合开关，图乙电路中电流表在干路中测量干路中电流，小灯泡和定值电阻并联，电源电压恒为8V，由并联电路中电压规律可知，小灯泡和定值电阻两端电压都为8V，由图甲可知，通过定值电阻的电流为0.4A，通过小灯泡的电流为0.5A，则干路中电流
所以图乙电路中电流表示数为0.9A。
[3]通电10s，定值电阻R产生的热量为
27． 电磁感应 电磁波 上
【详解】[1]发电机是根据电磁感应原理制成的。图甲中A为发电机的原理，即电磁感应。
[2]电磁波可以传递各种信息，广播、电视、移动电话都是利用电磁波传递信息的。
[3]根据磁体外部，磁感线是由磁铁的N极出发回到磁铁的S极，故图乙中两个磁极都是N极，是一对同名磁极；某点磁场的方向实际就是小磁针静止时北极所指的方向，所以C点的小磁针静止时北极所指的方向向上。
28． 1.8 0.15 54
【详解】[1]由图可知，两灯并联，电流表A1测通过灯泡L1的电流，电流表A2测干路电流，两只灯泡均能正常发光，则两灯的额定电压均为6V，灯泡L1的额定电流为I1＝0.3A，则L1的额定功率为P1＝U1I1＝6V×0.3A＝1.8W
[2]根据并联电路的电流规律可知，通过L2的电流为I2＝I-I1＝0.45A-0.3A＝0.15A
[3]通电20s，电路消耗的电能为W＝UIt＝6V×0.45A×20s＝54J
29． 220 220
【详解】[1][2]分析电路可知，当S闭合、断开、S2接b时，两电阻串联，此时总电阻最大，根据，电路中电流最小，根据，此时总功率最小，为低温挡，则、总电阻为
则阻值为
当S、闭合，S2接a时，两电阻并联，此时总电阻最小，根据，此时总功率最大，为高温挡，则高温挡功率为
当S、闭合，S2接b时，甲框电阻单独工作，则此时为中温挡，高温挡功率是中温挡功率的5倍，则中温挡功率即甲框电阻的功率为
30． 20 0.3 720
【详解】[1]由乙图知道，该电路为串联电路，定值电阻的电流与其两端电压成正比，所以定值电阻R的I-U关系图像是一条直线，所以图乙中图线B表示电阻R的I-U关系图像，曲线A是灯泡L的I-U关系图像。当定值电阻R的电压为8V时，其电流为0.4A，则定值电阻R 的阻值为
[2]由乙图知道，该电路为串联电路。串联电路中电流处处相等，电源电压为8V，由甲图知道，闭合开关S，当电流为I=0.3A时，电源电压
即此时通过定值电阻R 的电流为0.3A。
[3] 该电路工作5min，电流做的功为
