2025年中考物理分类特训：电磁学（选择题篇）
1．（2025·山东德州·一模）如图，是汽车领域广泛利用AI（人工智能）语音助手实现“人与车”全场景自然交互的情景。下列分析正确的是（　　）
A．语音助手发出的声音不是振动产生的
B．切换不同性别声音模式实质是改变声音的响度
C．语音助手对指令作出回应，说明声可以传递信息
D．汽车导航系统和倒车雷达都是利用电磁波工作的
2．（2025·山东滨州·一模）如图所示的电路，电源电压保持不变。小灯泡的额定电压为6V，滑动变阻器铭牌标有“50Ω 1A”字样，电流表选用0~3A量程。先闭合开关S1、断开开关S2，此时小灯泡正常发光；保持开关S1闭合，再闭合开关S2，当滑动变阻器连入电路的阻值为30Ω时，电流表的示数为0.8A。则保持开关S1、S2都闭合，忽略温度对灯丝电阻的影响，使用过程中元件完好，在保证电路安全的情况下，下列说法错误的是（　　）
A．将滑动变阻器的滑片向右移动，小灯泡实际功率不变
B．滑动变阻器允许接入电路的阻值范围是6~50Ω
C．通过电流表的电流最小值为0.72A
D．电路的总功率最大值为18W

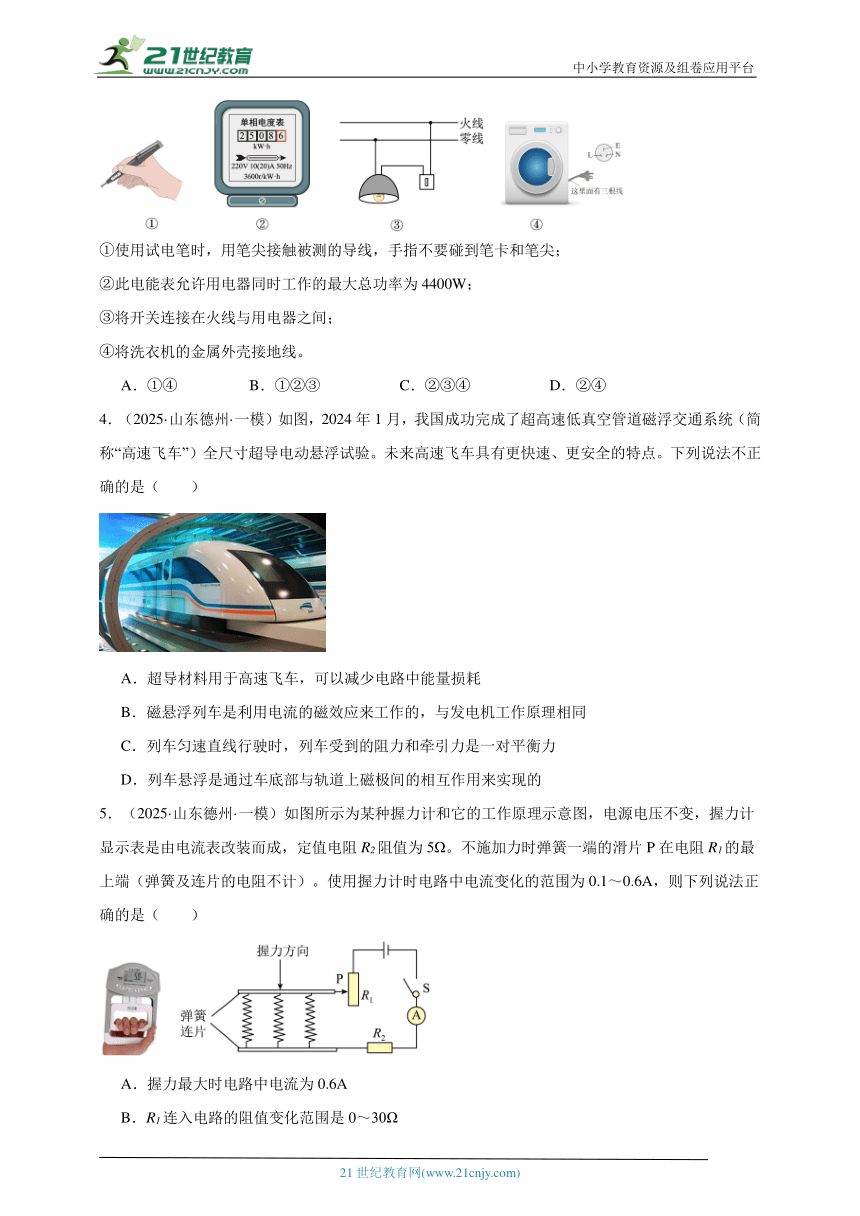

3．（2025·山东德州·一模）如图所示下列说法正确的是（　　）
①使用试电笔时，用笔尖接触被测的导线，手指不要碰到笔卡和笔尖；
②此电能表允许用电器同时工作的最大总功率为4400W；
③将开关连接在火线与用电器之间；
④将洗衣机的金属外壳接地线。
A．①④ B．①②③ C．②③④ D．②④
4．（2025·山东德州·一模）如图，2024年1月，我国成功完成了超高速低真空管道磁浮交通系统（简称“高速飞车”）全尺寸超导电动悬浮试验。未来高速飞车具有更快速、更安全的特点。下列说法不正确的是（　　）
A．超导材料用于高速飞车，可以减少电路中能量损耗
B．磁悬浮列车是利用电流的磁效应来工作的，与发电机工作原理相同
C．列车匀速直线行驶时，列车受到的阻力和牵引力是一对平衡力
D．列车悬浮是通过车底部与轨道上磁极间的相互作用来实现的
5．（2025·山东德州·一模）如图所示为某种握力计和它的工作原理示意图，电源电压不变，握力计显示表是由电流表改装而成，定值电阻R2阻值为5Ω。不施加力时弹簧一端的滑片P在电阻R1的最上端（弹簧及连片的电阻不计）。使用握力计时电路中电流变化的范围为0.1～0.6A，则下列说法正确的是（　　）
A．握力最大时电路中电流为0.6A
B．R1连入电路的阻值变化范围是0～30Ω
C．电路消耗的总功率变化范围是0.3～1.8W
D．R2消耗的最大功率为0.54W

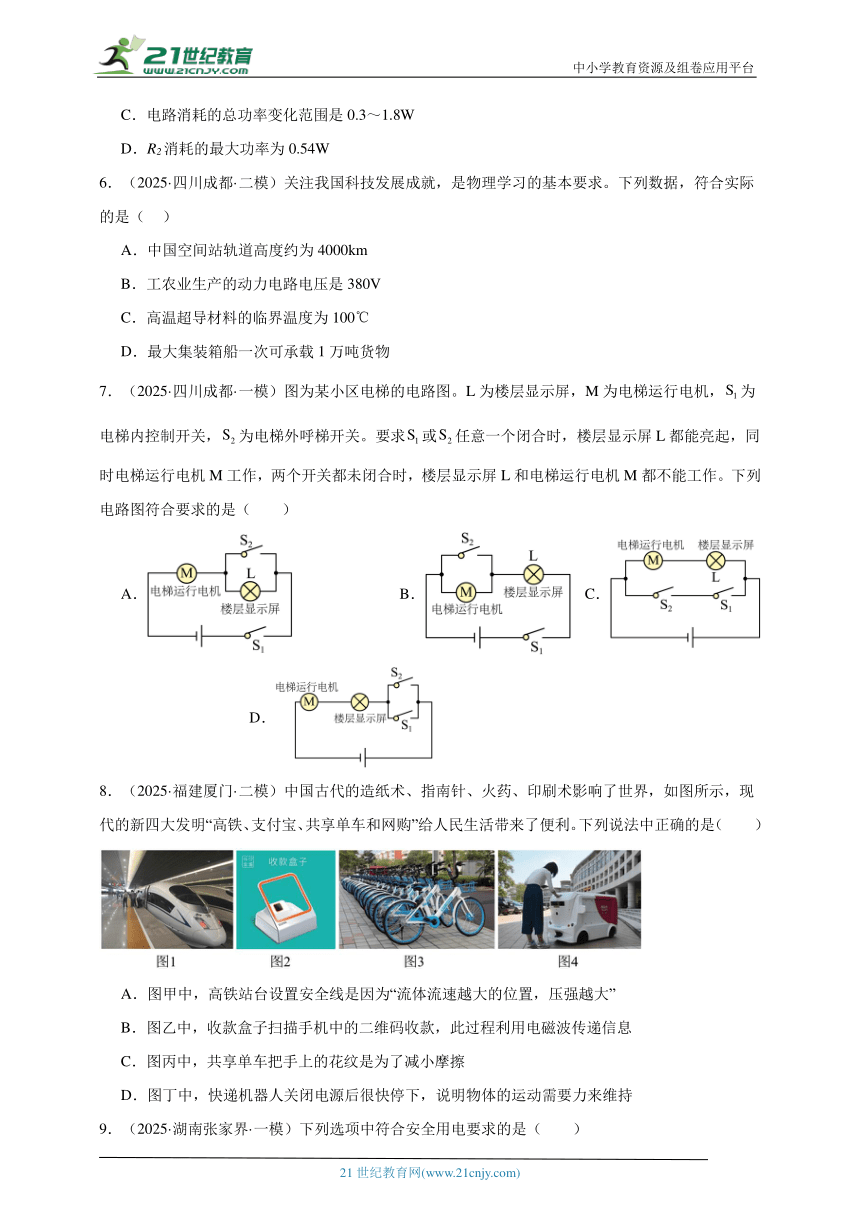

6．（2025·四川成都·二模）关注我国科技发展成就，是物理学习的基本要求。下列数据，符合实际的是（ ）
A．中国空间站轨道高度约为4000km
B．工农业生产的动力电路电压是380V
C．高温超导材料的临界温度为100℃
D．最大集装箱船一次可承载1万吨货物
7．（2025·四川成都·一模）图为某小区电梯的电路图。L为楼层显示屏，M为电梯运行电机，为电梯内控制开关，为电梯外呼梯开关。要求或任意一个闭合时，楼层显示屏L都能亮起，同时电梯运行电机M工作，两个开关都未闭合时，楼层显示屏L和电梯运行电机M都不能工作。下列电路图符合要求的是（　　）
A． B． C． D．
8．（2025·福建厦门·二模）中国古代的造纸术、指南针、火药、印刷术影响了世界，如图所示，现代的新四大发明“高铁、支付宝、共享单车和网购”给人民生活带来了便利。下列说法中正确的是（　　）
A．图甲中，高铁站台设置安全线是因为“流体流速越大的位置，压强越大”
B．图乙中，收款盒子扫描手机中的二维码收款，此过程利用电磁波传递信息
C．图丙中，共享单车把手上的花纹是为了减小摩擦
D．图丁中，快递机器人关闭电源后很快停下，说明物体的运动需要力来维持

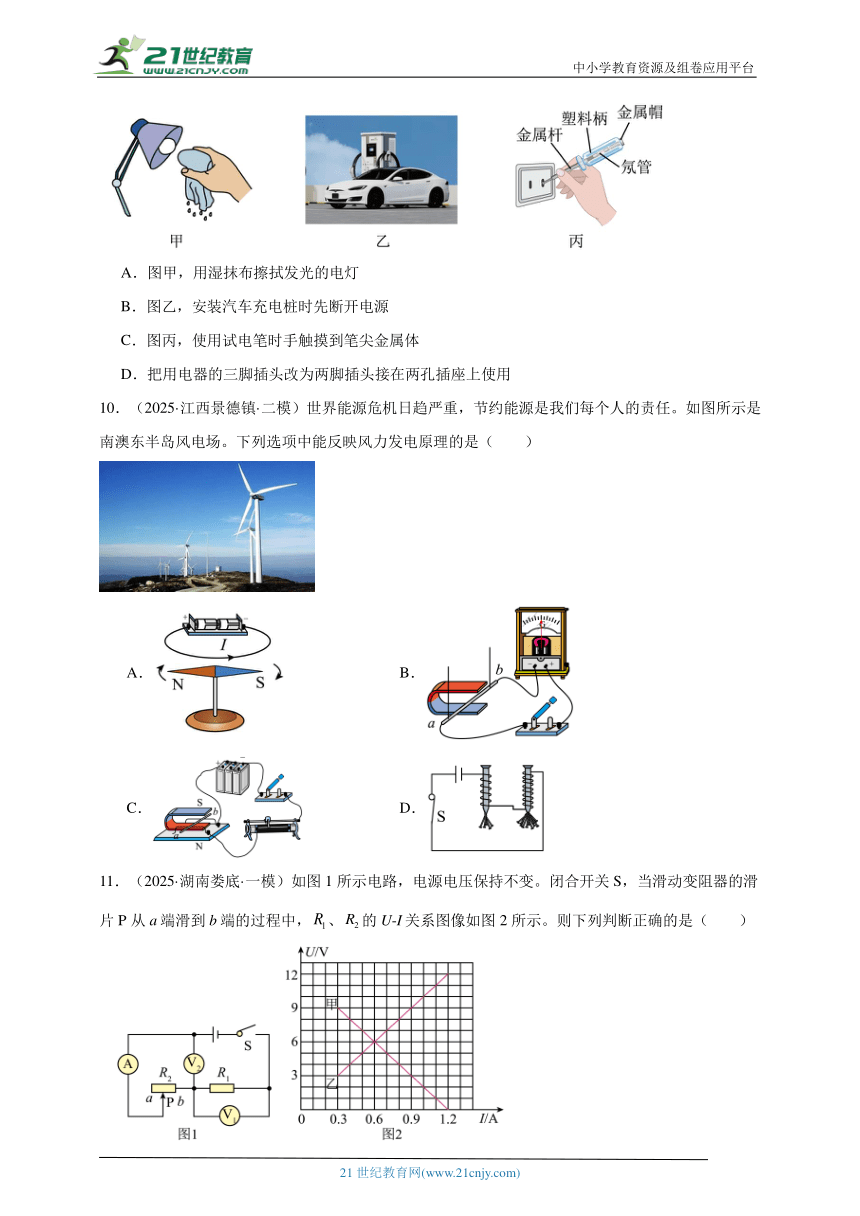

9．（2025·湖南张家界·一模）下列选项中符合安全用电要求的是（　　）
A．图甲，用湿抹布擦拭发光的电灯
B．图乙，安装汽车充电桩时先断开电源
C．图丙，使用试电笔时手触摸到笔尖金属体
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用
10．（2025·江西景德镇·二模）世界能源危机日趋严重，节约能源是我们每个人的责任。如图所示是南澳东半岛风电场。下列选项中能反映风力发电原理的是（　　）
A． B．
C． D．

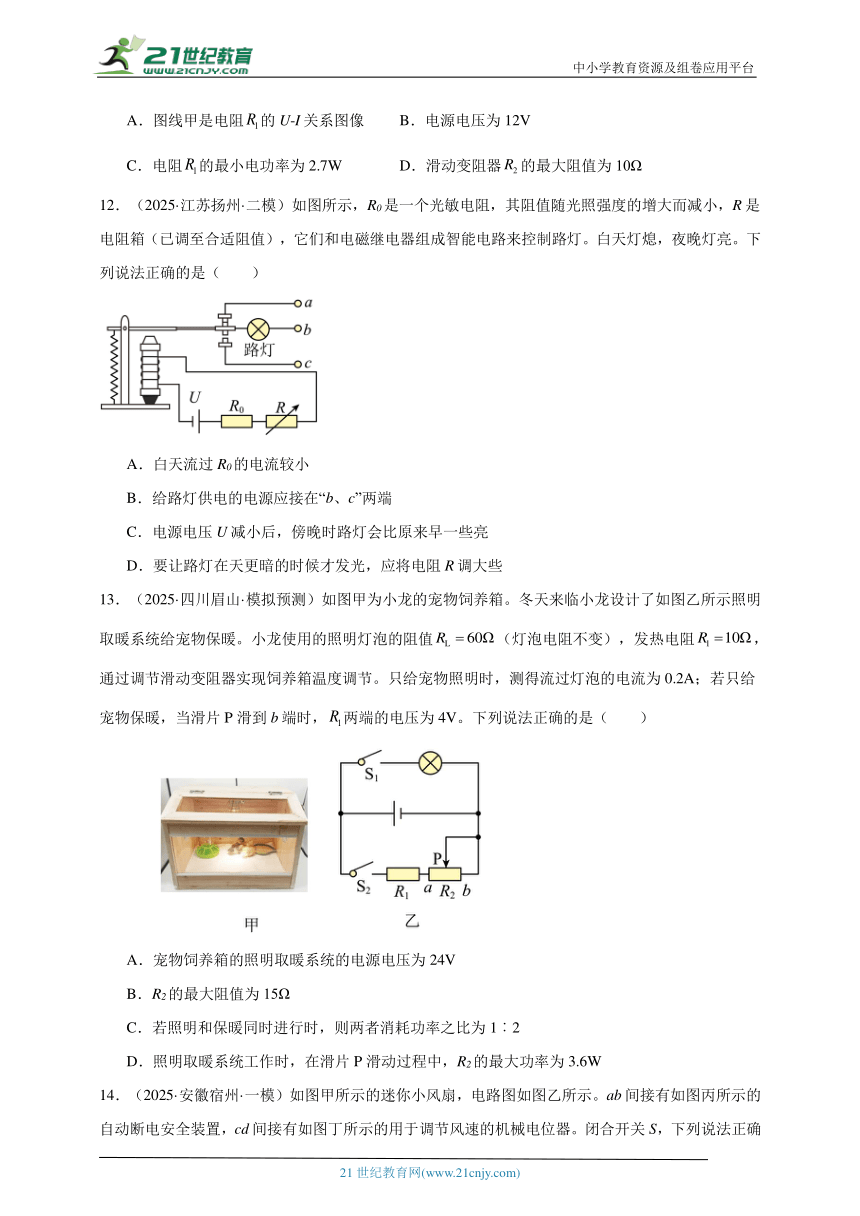

11．（2025·湖南娄底·一模）如图1所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，、的U-I关系图像如图2所示。则下列判断正确的是（　　）

A．图线甲是电阻的U-I关系图像 B．电源电压为12V
C．电阻的最小电功率为2.7W D．滑动变阻器的最大阻值为10Ω
12．（2025·江苏扬州·二模）如图所示，R0是一个光敏电阻，其阻值随光照强度的增大而减小，R是电阻箱（已调至合适阻值），它们和电磁继电器组成智能电路来控制路灯。白天灯熄，夜晚灯亮。下列说法正确的是（　　）
A．白天流过R0的电流较小
B．给路灯供电的电源应接在“b、c”两端
C．电源电压U减小后，傍晚时路灯会比原来早一些亮
D．要让路灯在天更暗的时候才发光，应将电阻R调大些
13．（2025·四川眉山·模拟预测）如图甲为小龙的宠物饲养箱。冬天来临小龙设计了如图乙所示照明取暖系统给宠物保暖。小龙使用的照明灯泡的阻值（灯泡电阻不变），发热电阻，通过调节滑动变阻器实现饲养箱温度调节。只给宠物照明时，测得流过灯泡的电流为0.2A；若只给宠物保暖，当滑片P滑到b端时，两端的电压为4V。下列说法正确的是（　　）
A．宠物饲养箱的照明取暖系统的电源电压为24V
B．R2的最大阻值为15Ω
C．若照明和保暖同时进行时，则两者消耗功率之比为1︰2
D．照明取暖系统工作时，在滑片P滑动过程中，R2的最大功率为3.6W
14．（2025·安徽宿州·一模）如图甲所示的迷你小风扇，电路图如图乙所示。ab间接有如图丙所示的自动断电安全装置，cd间接有如图丁所示的用于调节风速的机械电位器。闭合开关S，下列说法正确的是（　　）
A．当小风扇倾斜时，铜球将电路接通
B．当小风扇直立时，铜球将电路断开
C．若cd分别接①②，则逆时针调节旋钮，风速变大
D．若cd分别接②③，则顺时针调节旋钮，风速变小
15．（2025·山西·模拟预测）我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保障。如果用电不当，会给我们带来危害。下列做法符合安全用电要求的是（　　）
A．使用试电笔时，手直接接触笔尾金属体
B．家庭电路保险丝总是熔断，可以用铜丝代替保险丝
C．无三孔插座时，将洗衣机三脚插头掰掉长脚后继续使用
D．需要同时使用多个大功率用电器时，只需更换粗导线即可
16．（2025·山西·模拟预测）如图甲是小晋家新买的电加湿器，其内部湿度监测装置的简化电路图如图乙所示。已知电源电压为12V，定值电阻的阻值为30Ω，湿敏电阻的阻值随湿度变化的关系图像如图丙所示。下列判断正确的是（　　）
A．湿度增大时，电路消耗的总功率变大
B．湿度为20%时，电路中的电流为0.4A
C．湿度增大时，电压表和电流表的示数之比不变
D．当电压表的示数为7.5V时，环境中的湿度为40%
17．（2025·山东淄博·一模）如图所示的电路中，电源电压6V保持不变。定值电阻R1的规格为“10；0.5A”，滑动变阻器R2的铭牌上标有“20；1A”，电流表使用0-0.6A量程，电压表使用0-3V量程。闭合开关后，为了保证电路各元件的安全，下列说法正确的是（　　）
①电路允许通过的最大电流为0.5A
②滑动变阻器连入电路的最小阻值为5
③电压表的最小示数为2V
④电路消耗的最大电功率为1.8W
A．①②③ B．②③ C．②③④ D．③④
18．（2025·山东淄博·一模）雪后高压线上常出现覆冰现象影响供电安全，有关部门常采用“短路”和无人机“御剑”两种方式除冰。以下说法正确的是（　　）
A．“短路”除冰是将输电线停电后短接，通入可控电流，利用电流的磁效应熔化冰雪
B．“御剑”除冰是在无人机下方悬挂类似“剑”的重物（图中的除冰棒）来撞击输电线使其摇晃，覆在上面的冰由于惯性保持原来的运动状态，从而与输电线分离
C．当“除冰系统”在空中悬停时，细绳对除冰棒的拉力和除冰棒对细绳的拉力是一对平衡力
D．电线上的冰雪掉落时，将不再受重力
19．（2025·甘肃庆阳·一模）如图所示的白鹤滩水电站是实施“西电东送”的国家重大工程，是我国仅次于三峡水电站的第二大水电站。下列说法不正确的是（ ）
A．水力发电是将机械能转化为电能
B．水能属于可再生能源，电能属于二次能源
C．水电站中的发电机是利用电磁感应原理工作的
D．自然界的能量是守恒的，不需要节约能源
20．（2025·河北石家庄·一模）图甲是一种呼气式酒精测试仪，其简化电路如图乙所示，气敏电阻（用符号“”表示）是酒精气体传感器，其阻值R随酒精气体浓度K变化的图像如图丙所示。已知电源电压为12V，R1是阻值为20Ω的定值电阻。设血液酒精浓度M=呼出酒精气体浓度 K×2500, 当血液酒精浓度时，属于饮酒驾驶。下列说法正确的是（ ）
A．酒精气体浓度越大，电路中电流表的示数越小
B．酒精气体浓度恰好达到饮酒驾驶标准时，R的阻值为32Ω
C．电流表示数为0.2A时，驾驶员属于饮酒驾驶
D．达到饮酒驾驶的情况下，电路消耗的最小功率为1.44W
21．（2025·内蒙古赤峰·一模）风能是一种清洁的可再生能源，赤峰市已经安装了许多风力发电机，以下能说明风力发电机的工作原理的是（　　）
A． B．
C． D．
22．（2025·上海崇明·二模）如图所示电路，电阻R1的阻值大于变阻器R2的最大阻值，开关S断开。下列操作可以使电压表示数与电流表示数的比值不发生改变的是（　　）
①使用电阻R3替换R1（R3＞R1），并向右移动变阻器滑片；
②减小电源电压，并向右移动变阻器滑片；
③将电阻R1与R2位置互换，并左右调节变阻器滑片；
④闭合开关S，并向左移动变阻器滑片。
A．①② B．①③
C．②④ D．③④
23．（2025·上海虹口·二模）在图所示的电路中，电源电压保持不变。闭合开关S、S1，电路正常工作。下列操作可能使电压表V示数与电流表A示数比值变小的是（　　）
A．断开开关S1
B．将电压表的位置与R1的位置互换
C．将滑动变阻器滑片向右移且用阻值比R1小的电阻替换R1
D．将滑动变阻器滑片向右移且用阻值比R1大的电阻替换R1
24．（2025·安徽合肥·二模）如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关后，将滑动变阻器的滑片从最右端移到中间某个位置，电压表和电流表的示数分别变化了 U和 I。下列分析正确的是（　　）
A．电流表示数变小
B．电路的总功率变小
C．R的电功率变化是
D．的大小与R的阻值相等
25．（2025·四川广元·二模）如图所示，电源电压保持不变，R是滑动变阻器，L为小灯泡。闭合开关S，当滑动变阻器R的滑片P向右端移动时，下列说法正确的是（　　）
A．电压表V1示数变大，电压表V2示数变小
B．电压表V1示数变大，电流表A示数变大
C．电压表V2示数与电流表A示数的比值变大
D．电压表V1示数与电流表A示数的比值变小
26．（2025·安徽马鞍山·一模）如图所示的电路，电源电压不变，闭合开关S，向上移动滑片P的过程中，电压表V1、电压表V2、电流表A示数变化量的绝对值分别为ΔU1、ΔU2、ΔI，下列说法正确的是（　　）
A．电流表A的示数变大
B．电压表 V1示数与电流表A 示数的比值变小
C．电阻 R1消耗的电功率的变化量为
D．ΔU2与ΔI的比值不变
27．（2025·安徽马鞍山·一模）如图所示的电路中，开关闭合后，两电表均有示数，如果某时刻电路突然出现故障，发现电压表示数变大，电流表示数变小，则电路故障原因可能是（　　）
A．R1断路 B．R1短路 C．R2断路 D．R2短路
28．（2025·重庆开州·一模）如图甲所示的电路，电源电压不变，L是标有“2.5V”字样的小灯泡，R0的电阻为30，电压表的量程为0~15V，两个电流表的量程均为0~0.6A，图乙是小灯泡L的电流随其电压变化的图像。当S闭合，S1、S2断开，将滑片P移到变阻器R的中点时，小灯泡L恰好正常发光，电压表示数为5V。下列说法正确的是（　　）
A．电源电压为5V
B．变阻器R的最大阻值为20
C．移动滑片P当灯泡L的功率为2W时，变阻器R接入的阻值为7.25
D．当S、S1、S2都闭合，为保证电路安全，变阻器R消耗的最大功率为2.625W
29．（2025·内蒙古鄂尔多斯·一模）物理创新小组使用两根电热丝和两个开关、制成简易电火锅，接通电源，通过开关的开闭可实现高温、中温和低温三挡，只闭合时，单独接入电路。关于以上描述，下列判断正确的是（ ）
A．当开关、均闭合时，电阻、串联接入电路
B．当开关闭合、断开时，电火锅进入中温挡
C．高温挡时两端的电压比两端的电压大
D．高温挡时的电功率与中温挡时的电功率相等
30．（2025·安徽马鞍山·一模）如图所示电路，电源电压不变，R1、R2、R3为定值电阻，电压表和电流表均能正常工作。当开关断开或闭合时，下列有关说法中正确的是（　　）
A．先闭合开关S、S1，再闭合S2时，电流表示数会变小
B．先闭合开关S、S1，再闭合S2时，电压表示数会变大
C．当S、S1和S2都闭合时，电压表与电流表示数之比等于R3
D．当S、S1闭合，S2断开时，电压表与电流表示数之比等于R3
《2025年中考物理分类特训：电磁学（选择题篇）》参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 C D C B C B D B B B
题号 11 12 13 14 15 16 17 18 19 20
答案 B C D C A D D B D C
题号 21 22 23 24 25 26 27 28 29 30
答案 B C C D C D A D D D
1．C
【详解】A．声音是由物体振动产生，语音助手发出的声音是振动产生的，故A错误；
B．声音的音色是声音的品质，切换不同性别声音模式实质是改变声音的音色，故B错误；
C．声音可以传递信息与能量，语音助手对指令作出回应，说明声音可以传递信息，故C正确；
D．根据生活实际可知，汽车导航系统是利用电磁波工作的，而倒车雷达是利用超声波工作的，故D错误。
故选C。
2．D
【详解】A．由电路图可知，开关S1、S2都闭合时，滑动变阻器与小灯泡并联接入电路，两者电压都等于电源电压，电流表测量干路电流，因为并联电路各支路之间互不影响，所以可知无论滑动变阻器的滑片向哪移动，小灯泡的实际功率都不变，故A正确，不符合题意；
B．只闭合开关S1时，电流表与小灯泡串联接入电路，小灯泡两端电压等于电源电压，因为小灯泡此时正常发光，所以可知电源电压的大小为小灯泡的额定电压6V，而滑动变阻器允许通过的最大电流为1A，开关S1、S2都闭合时，滑动变阻器与小灯泡并联接入电路，两者电压都等于电源电压，所以可知滑动变阻器允许接入电路的最小阻值为，滑动变阻器的最大阻值为50Ω，所以滑动变阻器允许接入电路的阻值范围是6~50Ω，故B正确，不符合题意；
C．当滑动变阻器连入电路的阻值为30Ω时，通过滑动变阻器的电流为，通过小灯泡的电流为I灯=I-I滑=0.8A-0.2A=0.6A，因为滑动变阻器与小灯泡并联，所以通过小灯泡的电流不变，则当滑动变阻器接入电路中的阻值为最大阻值50Ω时，电路中的总电流最小，即通过电流表的电流最小，此时通过滑动变阻器的电流为，则通过电流表的电流最小值为Imin=0.6A+0.12A=0.72A，故C正确，不符合题意；
D．电路中的总电流最大时，电路的总功率最大，因为小灯泡的功率不变，则可知滑动变阻器的功率最大即滑动变阻器接入电路的阻值最小时，电路的总功率最大，此时通过滑动变阻器的电流为允许的最大电流1A，则滑动变阻器的功率为P滑=I滑U=1A×6V=6W，小灯泡的电功率为P灯=I灯U=0.6A×6V=3.6W，电路的总功率最大值为P总=P滑+P灯=6W+3.6W=9.6W，故D错误，符合题意。
故选D。
3．C
【详解】①使用试电笔时，用试电笔的笔尖接触被测的导线，手指要碰到金属笔卡，不能碰到笔尖，故①错误；
②由图可知，此电能表允许用电器同时工作的最大总功率为
故②正确；
③当用电器的开关接在零线上时，即使断开开关，用电器仍带电，易发生触电事故，所以控制用电器的开关要连接在火线与用电器之间，故③正确；
④洗衣机的金属外壳接地线，当用电器漏电时，电流就通过地线，流入大地，防止触电事故的发生，故④正确。
故ABD错误， C正确。
故选C。
4．B
【详解】A．超导材料电阻为零，不会将电能转化为内能，因此可以减少能量损耗，故A正确，不符合题意；
B．磁悬浮列车利用电流的磁效应工作，但是发电机是电磁感应，不是电流的磁效应，故B不正确，符合题意；
C．列车匀速直线行驶时，列车受到的阻力和牵引力大小相等，方向相反，作用在同一物体上，所以是一对平衡力，故C正确，不符合题意；
D．悬浮是通过列车底部电磁体与永磁体之间同名磁极相互排斥，异名磁极相互吸引的相互作用来实现的，故D正确，不符合题意。
故选B。
5．C
【详解】A．由电路图可知，握力最大时，滑动变阻器阻值全部接入电路，电路总电阻最大，由欧姆定律可知，电路中电流最小，由题意可知，此时电路中电流为0.1A，故A错误；
B．由电路图可知，滑动变阻器接入电路的阻值最小为零时，只有R2接入电路，电路中电阻最小，电流最大为0.6A，由可知，电源电压U=U2=I最大R2=0.6A×5Ω=3V
滑动变阻器阻值全部接入电路时，电路中电流最小为0.1A，由可得此时的总电阻
滑动变阻器接入电路的最大阻值R1=R总-R2=30Ω-5Ω=25Ω
所以R1连入电路的阻值变化范围0～25Ω，故B错误；
C．电路消耗的总功率最大为P大=UI大=3V×0.6A=1.8W
电路消耗的总功率最小为P小=UI小=3V×0.1A=0.3W
所以电路消耗的总功率变化范围是0.3W～1.8W，故C正确；
D．由欧姆定律和可得，变阻器R1消耗的功率
所以当R1的阻值等于R2的阻值时，R2消耗的功率最大，则
故D错误。
故选C。
6．B
【详解】A．中国空间站轨道高度约为400km，故A不符合题意；
B．我国家庭电路的电压为220伏，工农业生产的动力电路电压是380V，故B符合题意；
C．高温超导材料的临界温度一般在 - 196℃（液氮温度）以上，但远低于 100℃ ，故C不符合题意；
D．目前世界上最大的集装箱船可以装载超过24000个标准箱，其载重量接近24万吨，故D不符合题意。
故选B。
7．D
【详解】根据题意可知，S1或S2任意一个闭合时，楼层显示屏L都能亮起，同时电梯运行电机M工作，两个开关都未闭合时，楼层显示屏L和电梯运行电机M都不能工作，说明楼层显示屏L和电机M不能独立工作，是串联的，由于S1或S2任意一个闭合时楼层显示屏L和电机M都工作，说明S1和S2并联，然后与楼层显示屏L和电机M串联，故D符合题意，ABC不符合题意。
故选D。
8．B
【详解】A．高铁站台设置的黄色安全线，是因为高铁进站时，高铁与乘客间的空气流速大，压强小，小于乘客身后的压强，乘客有被压向高铁的危险，故A错误；
B．广播、电视、移动通信、卫星都是用电磁波传递信息的，收款盒子扫描手机中的二维码收款，此过程也是利用电磁波传递信息，故B正确；
C．单车把手上的花纹，是为了在压力一定时，通过增大接触面的粗糙程度来增大摩擦，故C错误；
D．关闭电源后，快递机器人在水平方向只受到阻力的作用，运动状态发生改变而停下，说明力是改变物体运动状态的原因，而不是物体的运动需要力来维持，故D错误。
故选B。
9．B
【详解】A．湿抹布中含有水，水是导体，容易导电，用湿抹布擦拭正在发光的电灯，容易发生触电事故，故A不符合题意；
B．在安装充电桩时要先断开电源，使充电桩与电源断开，可以防止发生触电事故，故B符合题意；
C．使用测电笔辨别火线和零线时，手必须要接触测电笔的笔尾金属体，但是不能接触笔尖的金属体，否则会触电，故C不符合题意；
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故D不符合题意。
故选B。
10．B
【详解】当闭合电路中的部分导体做切割磁感线运动时，电路中会产生感应电流，这一现象称为电磁感应；风力发电机的工作原理为电磁感应现象，在这一现象中消耗了机械能，得到了电能，所以由机械能转化为电能。
A．图示装置是奥斯特实验，说明电流的周围存在磁场，故A不符合题意；
B．图示的是闭合电路的导体在磁场中做切割磁感线运动时，导体中就会产生电流，是电磁感应现象，属于发电机的工作原理，而风力发电就是利用电磁感应原理工作的，故B符合题意；
C．图中开关闭合，通电导体在磁场中受力运动，不是电磁感应现象，故C不符合题意；
D．图中装置是探究影响电磁铁磁性大小因素的实验，是电流的磁效应，故D不符合题意。
故选B。
11．B
【详解】由图1可知，两电阻串联，电压表V1测R1两端电压，电压表V2测R2两端电压，电流表测电路中电流。
A．当滑动变阻器接入电路中的阻值减小时，电阻中总电阻减小，电流增大，由可知，R1两端电压增大，由串联电路电压特点可知，R2两端电压减小。图象甲，电压随电流的增大而减小，甲是滑动变阻器的图象；图象乙，电压随电流的增大而变大，乙是电阻R1的图象，故A错误；
B．由图乙可知，电流I=0.3A时，滑动变阻器的电压U甲=9V
电阻R1的电压U乙=3V
电源电压U=U甲+U乙=9V+3V=12V
故B正确；
C．乙是电阻R1的图象，电压最小时，其电流也最小，电阻R1的最小电功率
故C错误；
D．当电路电流最小为I=0.3A时，滑动变阻器接入电路的阻值最大，此时滑动变阻器电压U甲=9V
滑动变阻器最大阻值
故D错误。
故选B。
12．C
【详解】A．光敏电阻的阻值随光照强度的增大而减小，白天光照强度强，光敏电阻的电阻减小，光敏电阻R0与变阻器串联，电阻箱已调至合适阻值，则白天控制电路的电阻减小，由欧姆定律得，控制电路电流增大，串联电路电流处处相等，则白天流过R0的电流较大，故A错误；
B．白天灯熄，夜晚灯亮；白天通过电磁铁的电流较大，电磁铁的磁性较大，衔铁被吸下，路灯断路；夜晚通过电磁铁的电流较小，电磁铁的磁性较小，衔铁被放开，路灯通路，则给路灯供电的电源应接在“a、b”两端，故B错误；
C．电源电压减小后，当衔铁被吸下时，控制电路的电流不变，由欧姆定律得，此时电路的电阻变小，变阻箱的电阻不变时，光敏电阻的阻值变小，光敏电阻的阻值随光照强度的增大而减小，则此时光照强度较强，即傍晚时路灯比原来早一些亮，故C正确；
D．要让路灯在天更暗的时候才发光，此时光敏电阻的阻值更大，此时衔铁才被吸下，此时控制电路的电阻达到衔铁被吸下时的电阻，由串联电路中电路的电阻特点得，此时应将电阻R调小些，故D错误。
故选C。
13．D
【详解】A．根据题意可知，只给宠物照明即只闭合S1时，测得流过灯泡的电流为0.2A，此时小灯泡的两端电压等于电源电压，根据欧姆定律可得，宠物饲养箱的照明取暖系统的电源电压为
故A错误；
B．若只给宠物保暖（即只闭合S2），当滑片P滑到b端（变阻器连入电路的电阻最大）时，两端的电压为4V。根据串联分压可得
即
解得R2的最大阻值为，故B错误；
C．若照明和保暖同时进行即两个开关同时闭合时，小灯泡和发热电阻并联，两个支路的两端电压都等于电源电压，所以，照明支路消耗的功率为
保暖时，滑动变阻器的滑片会移动，发热电阻所在支路中的电流会变化，根据P=UI知，发热电阻消耗的功率会变化， 所以若照明和保暖同时进行时，则两者消耗功率之比不是固定的，故C错误；
D．照明取暖系统工作时，滑片P滑动过程中，R2的功率
可见当R1=R2时，P2有最大值，即
故D正确。
故选D。
14．C
【详解】AB、根据丙图可知，当小风扇直立时，铜球处连通，电路连通，电路处于闭合状态；当电扇倾倒时，铜球就会发生滚动，铜球处断开，两根导线有一根绝缘棒连接，绝缘棒不善于导电，电路处于断开状态，故AB错误；
C、若cd分别接①②，逆时针调节旋钮，电位器接入电路中的电阻变小，电路中电流变大，电风扇的风速变大，故C正确；
D、若cd分别接②③，顺时针调节旋钮，电位器接入电路中的电阻变小，电路中电流变大，电风扇的风速变大，故D错误。
故选C。
15．A
【详解】A．使用测电笔时，手要与笔尾金属体接触，试电笔才能区分火线或零线，手千万不要接触笔尖金属体，否则会引起触电事故，故A符合题意；
B．铜丝的电阻小、熔点高，在电流过大时，产生的热量不容易达到熔点，因此不会熔断，起不到保险的作用，故B不符合题意；
C．使用三脚插头和三孔插座，多出的那个孔是用来接地线的，当用电器的三脚插头插入时，用电器的金属外壳通过地线与大地相连，如果金属外壳漏电，地线将人体短路，能防止人体触电，所以无三孔插座时，不能将洗衣机三脚插头掰掉长脚后继续使用，故C不符合题意；
D．同时使用多个大功率用电器，电路中总功率过大，电流过大，容易引起火灾，因此不仅仅是需要更换粗导线，电能表等也需要更换，故D不符合题意。
故选A。
16．D
【详解】AC．由图乙可知，电压表测两端的电压，电流表测电路中的电流，由可知，电压表和电流表的示数之比为的阻值，由图丙可知，湿度增大时，的阻值变大，此时电路的总电阻变大，由可知，电路中的电流变小，由可知，电路消耗的总功率变小，故AC错误；
B．由图丙可知，湿度为20%时，，电路中的总电阻
由可知，电路中的电流
故B错误；
D．当电压表的示数为7.5V时，由串联电路的电压规律可知，两端的电压
由可知，电路中的电流
此时
由图丙可知，此时环境中的湿度为40%，故D正确。
故选D。
17．D
【详解】①据图可知，电路是串联的，电压表测R1的两端电压，已知电压表的最大量程是3V，此时经过R1的最大电流为
结合R1的规格和电流表的量程可知，该电路中允许通过的最大电流为0.3A，①错误；
②当电路中电流最大时，变阻器接入电路中的阻值最小，此时电路中的总电阻为
变阻器此时接入电路中的最小阻值为，②错误；
③当变阻器接入电路中的阻值最大时，电路中的电流最小，此时最小电流为
电压表的最小示数为，③正确；
④当电路中的电流最大时，电路消耗的最大电功率为，④正确，故D正确，ABC错误。
故选D。
18．B
【详解】A．“短路” 除冰是将输电线短接，通入可控电流，利用电流的热效应（焦耳定律Q=I2Rt ），使冰吸收热量熔化，不是电流的磁效应，故A错误；
B．“御剑” 除冰时，无人机下方悬挂除冰棒撞击输电线使其摇晃，覆冰由于惯性保持原来的静止状态，从而与输电线分离，故B正确；
C．细绳对除冰棒的拉力和除冰棒对细绳的拉力，是一对相互作用力，不是平衡力，平衡力是作用在同一物体上的，故C错误；
D．在地球上，物体都受到重力作用，电线上的冰雪掉落时，仍然受重力，故D错误。
故选B。
19．D
【详解】A．水力发电时，消耗了水的机械能，转化为电能，将机械能转化为电能，故A正确，不符合题意；
B．水能可从自然界中源源不断地得到，属于可再生能源，电能不能从自然界中直接获取，属于二次能源，故B正确，不符合题意；
C．我国白鹤滩水电站中的发电机组是将机械能转化为电能的装置，它是利用电磁感应原理发电的，故C正确，不符合题意；
D．自然界的能量是守恒的，但是能量的转移和转化具有方向性，我们需要节约能源，故D错误，符合题意。
故选D。
20．C
【详解】由图乙得，R与R1串联，电流表测量电路电流。
A．由图丙可知，酒精气体浓度越大，R电阻越小，此时电路总电阻越小，由欧姆定律得，电路电流越大，即电流表示数越大，故A错误；
B．刚达到饮酒驾驶时，呼出酒精气体浓度
由图得，此时R的阻值为64Ω，故B错误；
C．电流表示数为0.2A时，由欧姆定律得，此时电路电阻为
R的阻值为
由图丙可知，此时呼出酒精气体浓度为K′=16×10-5mg/mL，则血液酒精浓度M′=16×10-5mg/mL×2500=0.4mg/mL>0.2mg/mL
则此时属于饮酒驾驶，故C正确；
D．达到饮酒驾驶，电路消耗的最小功率为
故D错误。
故选C。
21．B
【详解】风力发电的过程是将机械能转化为电能的过程，利用了电磁感应的原理；
A．如图为奥斯特实验，说明电流周围存在磁场，故A不符合题意；
B．如图，闭合开关，当导体棒做切割磁感线运动时，会有感应电流产生，灵敏电流计指针偏转，可探究电磁感应现象，故B符合题意；
C．如图，闭合开关，通过调节滑动变阻器可探究电磁铁磁性强弱与电流的关系，故C不符合题意；
D．如图，闭合开关，通电线圈在磁场中受力运动，由此可制成电动机，故D不符合题意。
故选B。
22．C
【详解】开关S断开，两电阻串联，电压表测量定值电阻R1两端的电压，电流表测量电路中的电流，电压表示数与电流表示数的比值即为R1的阻值；
①使用电阻R3替换R1（R3＞R1），并向右移动变阻器滑片，此时电压表示数与电流表示数的比值为R3的阻值，电压表示数与电流表示数的比值发生了变化，故①不符合题意；
②减小电源电压，并向右移动变阻器滑片时，电压表示数与电流表示数的比值即为R1的阻值，是一个定值，故②符合题意；
③将电阻R1与R2位置互换，并左右调节变阻器滑片，电压表所测量的对象发生了变化，电压表与电流表的示数的比值从R1的阻值变化为R2的阻值，故③不符合题意；
④闭合开关S，只有R1接入电路，并向左移动变阻器滑片，电压表示数与电流表示数的比值即为R1的阻值，是一个定值，故④符合题意。
故综上所述，②④符合题意，故C符合题意；ABD不符合题意。
故选C。
23．C
【详解】据图可知，电路是定值电阻和变阻器并联，电压表测电源电压，电流表测干路电流。
A．断开开关S1，电路为变阻器单独串联，电压表的示数不变，由于减少一条支路，导致电流表的示数变小，因此电压表V示数与电流表A示数比值变大，故A不符合题意；
B．将电压表的位置与R1的位置互换，不影响电路的连接，电流表电压表的示数均不变，因此电压表V示数与电流表A示数比值不变，故B不符合题意；
C．将滑动变阻器滑片向右移，变阻器接入电路中的阻值变大，变阻器支路电流变小，且用阻值比R1小的电阻替换R1，R1支路电流变大，若变阻器支路减小的电流小于R1增大的电流，导致干路电流变大，则可能使电压表V示数与电流表A示数比值变小，故C符合题意；
D．将滑动变阻器滑片向右移，变阻器接入电路中的阻值变大，变阻器支路电流变小，且用阻值比R1大的电阻替换R1支路电流变小，则干路电流变小，电压表V示数与电流表A示数比值变大，故D不符合题意。
故选C。
24．D
【详解】A．由电路图可知，定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流，设滑片移动前后电路中的电流分别为I1、I2，则
闭合开关后，将滑动变阻器的滑片从最右端移到中间某个位置，则滑动变阻器接入电路中的电阻减小，电路总电阻减小，电流增大，则电流表示数变大，故A错误；
B．根据可知，电源电压保持不变，总电阻减小，则总功率变大，故B错误；
CD．由可得，移动滑片前后，电压表的示数分别，
电压表示数的变化量
R的电功率变化为
则
故C错误，D正确。
故选D。
25．C
【详解】A．由于电源电压不变且R与L并联，并联电路中各支路两端的电压相等，且等于总电压（即电源电压），所以V1示数和V2示数都不变，故A错误；
B．当滑动变阻器阻值变大时，通过滑动变阻器的电流减小，而通过灯泡的电流不变（因为灯泡两端电压不变），所以总电流（电流表A示数）减小，故B错误；
C．电压表V2示数不变，电流表A示数减小，所以二者的比值变大，故C正确；
D．电压表V1示数不变，电流表A示数减小，所以二者的比值变大，而不是变小，故D错误。
故选C。
26．D
【详解】A．如图所示的电路，电源电压不变，闭合开关S，定值电阻R1和滑动变阻器R2串联，电压表V1测R1两端电压，电压表V2测R2两端电压，电流表A测电路中的电流。向上移动滑片P的过程中，R2接入电路的电阻增大，据欧姆定律可知电路中的电流减小，则电流表A的示数减小，故A错误；
B．据可知电压表 V1示数与电流表A 示数的比值即定值电阻R1的大小，因此闭合开关S，向上移动滑片P的过程中，电压表 V1示数与电流表A 示数的比值不变。故B错误；
C．电压表V1、电流表A示数变化量的绝对值分别为ΔU1、ΔI，据可知，电阻 R1消耗的电功率的变化量
故C错误；
D．ΔU2与ΔU1相同，ΔU1、ΔI的比值为R1的大小，因此比值不变，故D正确。
故选D 。
27．A
【详解】如图，两电阻串联，电压表测R1两端电压，电流表测电路中电流。
A．若R1断路，电流表示数为0，电压表测电源电压，示数变大，故A符合题意。
B．若R1短路，电压表示数为0，电流表示数变大，故B不符合题意；
C．若R2断路，电流表、电压表示数均为0，故C不符合题意；
D．若R2短路，电流表、电压表示数均变大，故D不符合题意。
故选A。
28．D
【详解】A． 当S闭合， S1、S2断开时，该电路为R和L的串联电路，电流表A测电路中的电流，电压表测R两端的电压，当滑片P在中点时，L正常发光，即L两端的电压为
已知电压表示数为5V，即R两端的电压为
由串联电路的电压特点可知电源电压为
故A错误；
B． 由图乙可知当L两端的电压为2.5V，通过L的电流为0.4A，即电路中的电流为I=0.4A
由可知此时滑动变阻器接入电路的阻值为
则滑动变阻器的最大阻值为
故B错误；
C． 由P=UI结合图乙可知，当灯泡L的功率为2W时，L两端的电压为
通过L的电流为0.5A，即电路中的电流为
由串联电路的电压特点可知此时R两端的电压为
由可知此时滑动变阻器接入电路的阻值为
D. 当S、S1、S2都闭合，L被短路，该电路为R和R0的并联电路，电流表A1测通过R0的电流，电流表A测干路电流，电压表测电源电压，
由欧姆定律可知通过R0的电流为
电流表的量程为0~0.6A，即干路电流最大为
由并联电路的电流特点可知通过滑动变阻器的最大电流为
则变阻器R消耗的最大功率为
故D正确。
故选D。
29．D
【详解】根据“简易电火锅内只有两根电热丝R1、R2，两个开关S1、S2，通过开关的断开与闭合来实现高温、中温、低温，只闭合S2时，单独接入电路；由此可推断出，当开关、均闭合时，两根电热丝R1、R2并联接入电路；开关S1接在R1的支路上，开关S1接在R1的支路上；
AB．根据可知，当电压一定时，电阻越小，功率越大，只闭合开关S1时，只有R1工作，电路的电阻最大，电火锅处于低温挡；只闭合开关S2时，只有R2工作，电火锅处于中温挡；同时闭合开关S1、S2时，R1、R2并联接入电路， R1、R2同时工作，电路的电阻最小，电火锅处于高温挡，故AB错误；
C．由于高温挡时R1、R2并联接入电路，高温挡时R1两端的电压等于R2两端的电压，故C错误；
D．由于两根电热丝R1、R2并联接入电路，开关S1接在R1的支路上，开关S2接在R2的支路上，所以只闭合开关S2时，只有R2工作，电火锅处于中温挡，此时电火锅的功率，同时闭合开关S1、S2时，R1、R2并联接入电路，R1、R2同时工作，电火锅处于高温挡，此时电阻丝R2的功率，所以高温挡时R2的电功率与中温挡时R2的电功率，故D正确。
故选D。
30．D
【详解】
AB．由电路图知，先闭合开关S、S1时，电路中只有电阻R3工作，电流表测量电路中的电流，电压测量电源电压；再闭合S2时，R2、R3并联，电流表测量干路电流，电压表仍测量电源电压，由于并联时总电阻变小，电流表示数会变大，由于电源电压不变，所以电压表的示数不变，故AB错误；
C．当S、S1和S2都闭合时，R2、R3并联，电流表测量干路电流，电压表测量电源电压，电压表与电流表示数之比等于R2、R3并联的总电阻，故C错误；
D．当S、S1闭合，S2断开时，电路中只有电阻R3工作，电流表测量电路中的电流，电压测量电源电压，所以电压表与电流表示数之比等于R3，故D正确。
故选D。
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网(www.21cnjy.com)
