2025年中考物理分类特训：电磁学（作图题篇）
1．（2024·广东揭阳·二模）
(1)如图所示，在图中画出对应的折射光线。
(2)将条形磁体放在小车上并靠近螺线管，闭合开关后小车向右运动，请标出通电螺线管的电源“+”、“-”极。
(3)如图所示，轻质杠杆OMN上挂一重物，用一个最小的力作用在杠杆上，使杠杆在图中位置平衡，请画出阻力的示意图；最小的动力的示意图，并标出动力臂。
2．（2025·广西·模拟预测）(1)图甲是一种执拿毛笔的方法——五指执笔法，其中的毛笔竖直且静止。若在图乙中以O点表示该毛笔的重心，请在图乙中画出毛笔所受的重力和摩擦力的示意图；
(2)如图所示，闭合开关后，套在通电螺线管上的磁环会向右运动，已知磁环的左侧为N极，请在图中标出：（1）通电螺线管左端的磁极；（2）磁感线方向；（3）电源右端的极性。

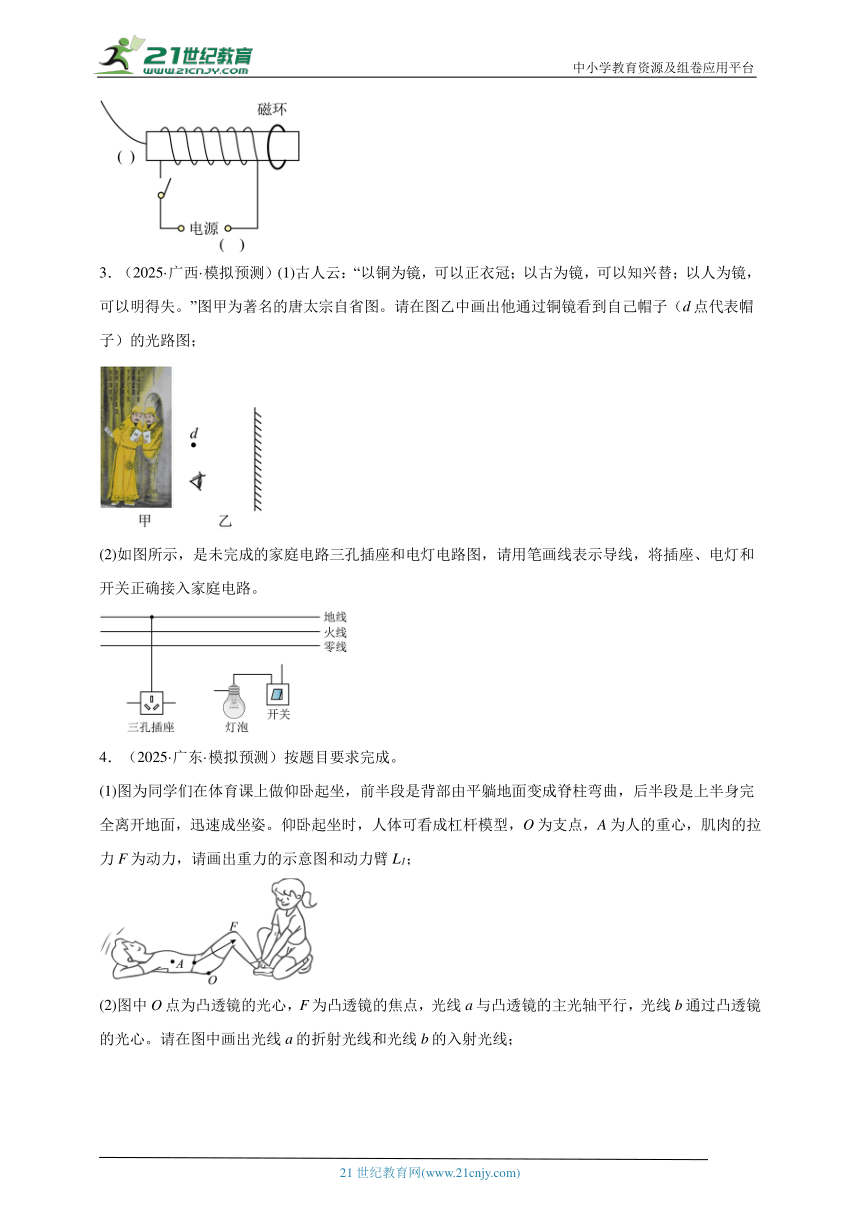

3．（2025·广西·模拟预测）(1)古人云：“以铜为镜，可以正衣冠；以古为镜，可以知兴替；以人为镜，可以明得失。”图甲为著名的唐太宗自省图。请在图乙中画出他通过铜镜看到自己帽子（d点代表帽子）的光路图；
(2)如图所示，是未完成的家庭电路三孔插座和电灯电路图，请用笔画线表示导线，将插座、电灯和开关正确接入家庭电路。
4．（2025·广东·模拟预测）按题目要求完成。
(1)图为同学们在体育课上做仰卧起坐，前半段是背部由平躺地面变成脊柱弯曲，后半段是上半身完全离开地面，迅速成坐姿。仰卧起坐时，人体可看成杠杆模型，O为支点，A为人的重心，肌肉的拉力F为动力，请画出重力的示意图和动力臂L1；
(2)图中O点为凸透镜的光心，F为凸透镜的焦点，光线a与凸透镜的主光轴平行，光线b通过凸透镜的光心。请在图中画出光线a的折射光线和光线b的入射光线；
(3)图为某款三孔插座。在符合安全用电原则下，请在图中用笔画线代替导线将该插座接入家庭电路中。
5．（2025·新疆吐鲁番·二模）按要求作图；
(1)请在图甲中画出光线AO从空气斜射入水中时的折射光线。
(2)请在图乙中作出空中飞行的实心球所受重力的示意图（O为重心）。
(3)如图丙所示，请根据图中磁感线的方向，在螺线管左端括号内标出极性（“N”或“S”），在电源左边的括号内标出极性（“+”或“-”）。
6．（2025·湖南娄底·一模）
(1)请完成图中电路的连接，使其符合安全用电的要求；
(2)如图所示，螺髻山索道的封闭式轿厢随钢索向下方做匀速直线运动，请画出静止在轿厢内物体A的受力示意图。

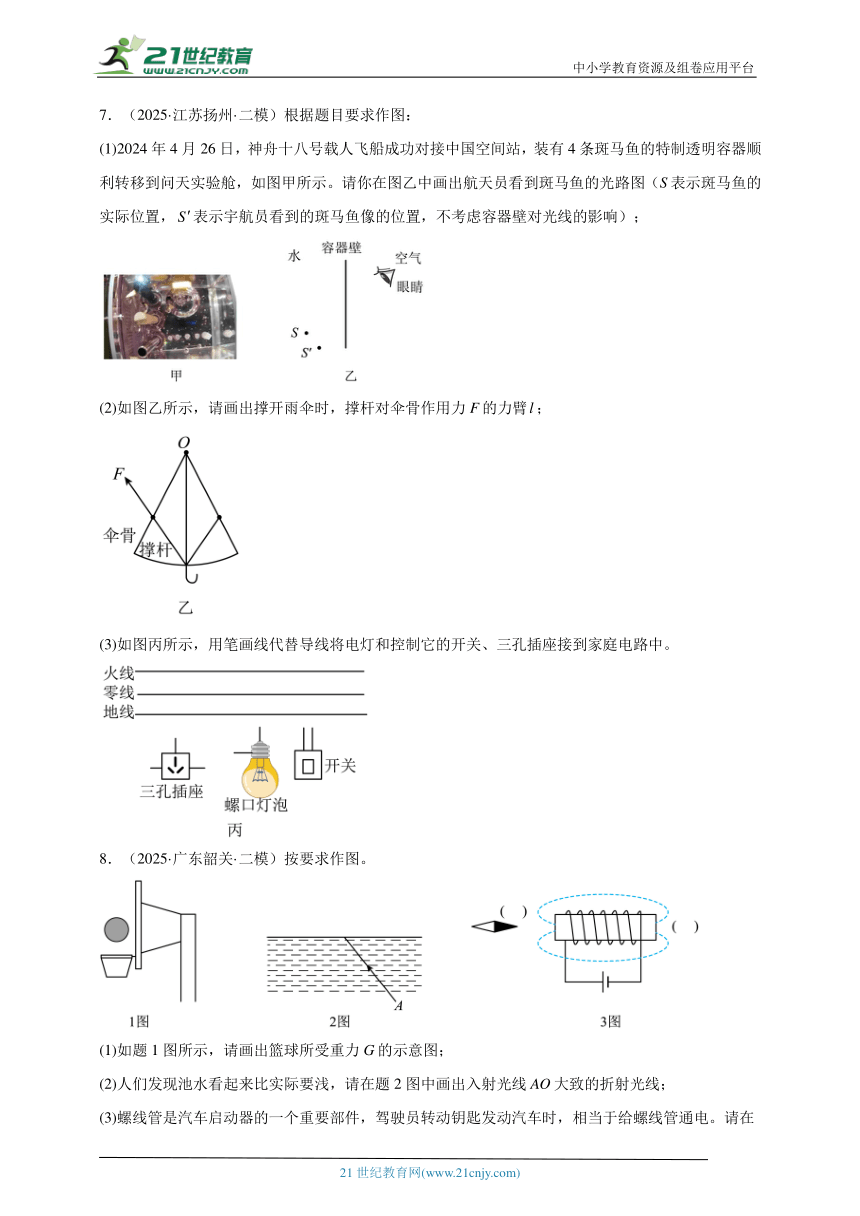

7．（2025·江苏扬州·二模）根据题目要求作图：
(1)2024年4月26日，神舟十八号载人飞船成功对接中国空间站，装有4条斑马鱼的特制透明容器顺利转移到问天实验舱，如图甲所示。请你在图乙中画出航天员看到斑马鱼的光路图（S表示斑马鱼的实际位置，表示宇航员看到的斑马鱼像的位置，不考虑容器壁对光线的影响）；
(2)如图乙所示，请画出撑开雨伞时，撑杆对伞骨作用力F的力臂；
(3)如图丙所示，用笔画线代替导线将电灯和控制它的开关、三孔插座接到家庭电路中。
8．（2025·广东韶关·二模）按要求作图。
(1)如题1图所示，请画出篮球所受重力G的示意图；
(2)人们发现池水看起来比实际要浅，请在题2图中画出入射光线AO大致的折射光线；
(3)螺线管是汽车启动器的一个重要部件，驾驶员转动钥匙发动汽车时，相当于给螺线管通电。请在题3图中标出任意一条磁感线的方向，并在括号中分别标出螺线管右端和小磁针右端的极性。

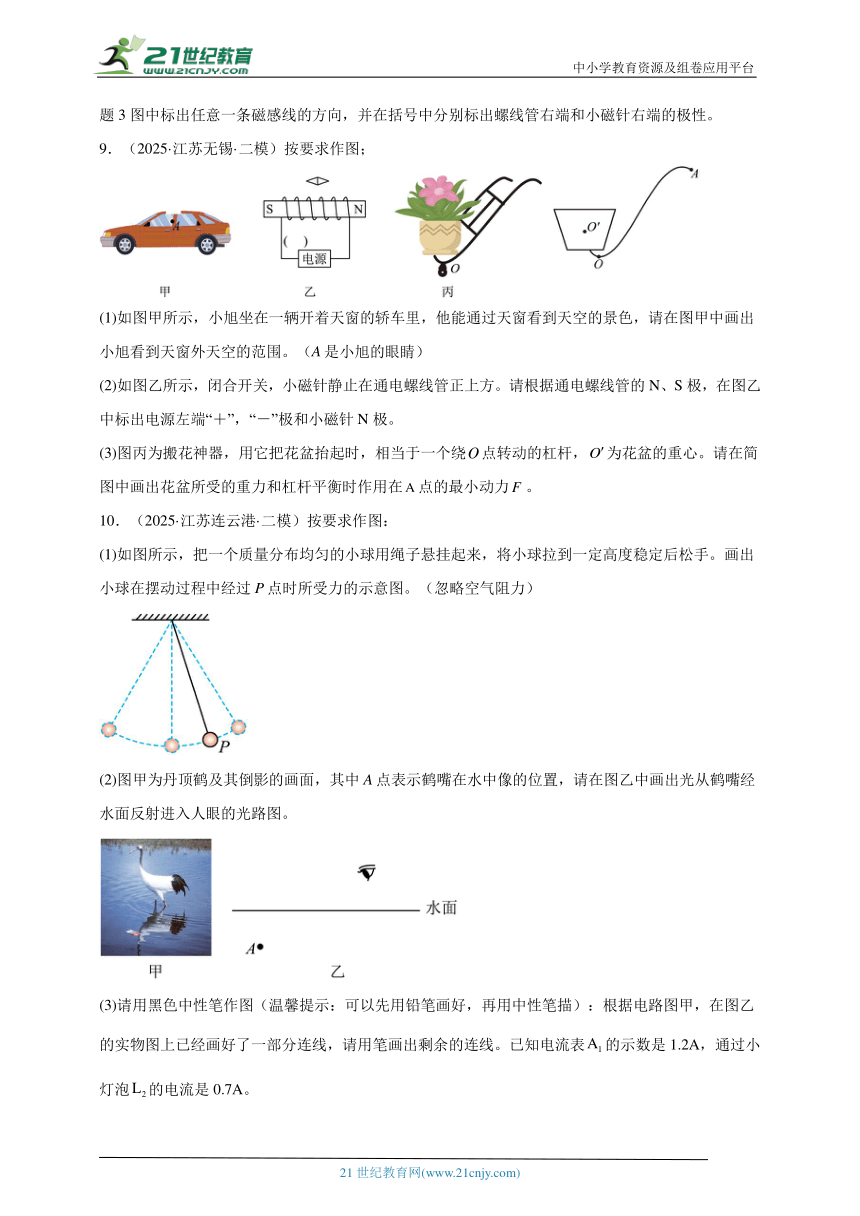

9．（2025·江苏无锡·二模）按要求作图；
(1)如图甲所示，小旭坐在一辆开着天窗的轿车里，他能通过天窗看到天空的景色，请在图甲中画出小旭看到天窗外天空的范围。（A是小旭的眼睛）
(2)如图乙所示，闭合开关，小磁针静止在通电螺线管正上方。请根据通电螺线管的N、S极，在图乙中标出电源左端“＋”，“－”极和小磁针N极。
(3)图丙为搬花神器，用它把花盆抬起时，相当于一个绕点转动的杠杆，为花盆的重心。请在简图中画出花盆所受的重力和杠杆平衡时作用在点的最小动力。
10．（2025·江苏连云港·二模）按要求作图：
(1)如图所示，把一个质量分布均匀的小球用绳子悬挂起来，将小球拉到一定高度稳定后松手。画出小球在摆动过程中经过P点时所受力的示意图。（忽略空气阻力）
(2)图甲为丹顶鹤及其倒影的画面，其中A点表示鹤嘴在水中像的位置，请在图乙中画出光从鹤嘴经水面反射进入人眼的光路图。
(3)请用黑色中性笔作图（温馨提示：可以先用铅笔画好，再用中性笔描）：根据电路图甲，在图乙的实物图上已经画好了一部分连线，请用笔画出剩余的连线。已知电流表的示数是1.2A，通过小灯泡的电流是0.7A。
《2025年中考物理分类特训：电磁学（作图题篇）》参考答案
1．(1)
(2)
(3)
【详解】（1）平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点；过凹透镜光心的光线其传播方向不变；如图所示：
（2）开关闭合后，小车向右运动，由同名磁极相互排斥可知，通电螺线管的右端为S极，左端是N极。由安培定则可知，电流从通电螺线管的右端流入，左端流出，故电源的右端是正极，左端是负极，如图所示：
（3）阻力作用在M点，是由物体的重力产生的拉力，方向是竖直向下的；由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，动力作用点在N点，当以ON作为动力臂时，动力臂最长，此时动力最小；为使杠杆在图示位置平衡，动力的方向应该垂直于ON斜向上，如图所示：
2．(1)
(2)
【详解】（1）由题意知，毛笔竖直且静止，此时受到重力和摩擦力，因毛笔处于平衡状态，因此竖直向下的重力与竖直向上的摩擦力平衡，如图所示：
（2）磁环的左侧为N极，闭合开关后，磁环会向右运动，说明磁环受到了排斥力的作用，即螺线管的右端为N极，左端为S极；在磁体的外部，磁感线是从磁体的N极出来回到磁体的S极的；根据安培定则可知，电流从螺线管的左端流入，右端流出，故电源的左端为正极，右端为负极；如图所示：
3．(1)
(2)
【详解】（1）根据平面镜成像特点，作出发光点d关于铜镜的对称点，即为其所成的像点，连接眼睛和像点，交平面镜于O点，连接dO即入射光线，O与眼睛的连线为反射光线，如下图所示：
（2）三孔插座连接：三孔插座的接法是“左零右火上接地”。所以将零线连接到三孔插座左边的孔，火线连接到右边的孔，地线连接到上面的孔。电灯和开关连接：开关要接在火线和灯泡之间，这样断开开关时能切断火线，保证用电安全。所以将火线先连接到开关的一个接线柱，开关的另一个接线柱连接到灯泡的顶端金属点；零线直接连接到灯泡的螺旋套。如图所示：
4．(1)
(2)
(3)
【详解】（1）重力的方向是竖直向下的，从人的重心画一条带箭头的竖直向下的有向线段，用G表示，即为其所受重力示意图；过支点O作动力F作用线的垂线，该垂线段为动力臂L1，如图所示：
（2）根据凸透镜的三条特殊光线，平行于主光轴的光线经凸透镜后向焦点会聚，过光心的光线经凸透镜后传播方向不变，如图所示：
（3）开关在干路上，指示灯与三孔插座并联，为了保护电路，开关需要接在火线上，三孔插座遵循左零右火中接地的原则连接，如图所示：
5．(1)
(2)
(3)
【详解】（1）先过入射点O垂直水面作出法线，折射光线与入射光线分居法线两侧，折射角小于入射角，在水中法线的另一侧作出折射光线OB即可；如图所示：
（2）重心在O点上，过重心作竖直向下的力，即重力，如图所示：
（3）根据在磁体周围，磁感线从磁体的N极出发，回到S极，由此判断出螺线管的左侧是N极，右侧是S极，再根据安培定则可知，电流从通电螺线管的左侧流入，右侧流出，因此电源的左端为“+”极，右端为“-”极，如图所示：
6．(1)
(2)
【详解】（1）家庭电路中，带开关的灯泡连接时，开关必须连接火线；三孔插座接线时，遵循“左零右火上地”的原则，电路连接如下图所示：
（2）螺髻山索道的封闭式轿厢随钢索向下方做匀速直线运动，则物体A随轿厢做匀速直线运动，物体A处于受力平衡状态，物体A受到竖直向下的重力G和竖直向上的轿厢对物体A的支持力F，两个力大小相等，方向相反，是一对平衡力，如下图所示：
7．(1)
(2)
(3)
【详解】（1）眼睛以为光线是沿直线传播的，连接眼睛与像点，可得折射光线，折射光线与界面的交点为入射点，连接S点与入射点，可得入射光线，如图所示：
（2）图中支点为O点，由支点向力F的作用线作垂线段，为力臂l，如图所示：
（3）在家庭电路中，三孔插座的连接方法为：上孔接地线，左孔接零线，右孔接火线；火线在进入小灯泡时，先接开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；如图所示：
8．(1)
(2)
(3)
【详解】（1）重力的方向是竖直向下的，从篮球的重心起沿竖直向下的方向，画一条带箭头的线段，如图所示：
（2）光由水中斜射进入空气中时，折射光线向远离法线方向偏折，根据折射光线、入射光线分居法线两侧，折射角大于入射角，在法线左侧水中画出折射光线，如图所示：
（3）由图可知，电流从螺线管的左端流入，由安培定则可知螺线管的右端是N极，在磁体外部，磁感线是从N极出来回到S极，由异名磁极相互吸引可知小磁针右端是N极，如图所示：
9．(1)
(2)
(3)
【详解】（1）在图甲中，从小旭眼睛(A点)向天窗洞口左右边缘各作一条视线，并以这两条视线所夹的区域表示他能够看到的天空范围。如图所示
（2）由螺线管左端标“S”、右端标“N”可知，螺线管内部磁场方向是由左向右(即由S到N)。根据右手螺线管判定法，电源应是左端为“+”、右端为“-”才能使右端成为N极。又因为线圈右端是N极，空间中磁感线从右向左，小磁针在上方平衡时其N极也指向磁感线的方向(即朝左)。因此应标出：电源左端为“+”、右端为“-”；小磁针的N极在左端(右端为S极)。如图所示
（3）花盆所受重力作用在重心上，方向竖直向下；由图中可知，花盆对杠杆的压力为阻力，因阻力与阻力臂不变，由杠杆的平衡条件可得，要使动力最小，则动力臂应最大，由图可知，最大动力臂为OA，故过A点作OA的垂线即为最小动力F的方向，因阻力方向竖直向下，故动力F方向应垂直于OA斜向下，杠杆才能保持平衡。如图所示
10．(1)
(2)
(3)
【详解】（1）如图所示，小球受到了重力和沿绳方向的拉力，过小球的重心分别做竖直向下、沿绳子向上的带箭头的直线，分别表示重力、拉力，如图所示：
（2）A的位置是鹤的嘴通过水面所成的像，平面镜成像时，像与物体关于镜面对称，做点A关于平面镜对称的点A' ，则A'为鹤的嘴的位置；连接人的眼睛和A，连线与水面的交点为反射点（入射点）O，连接AO为入射光线、连接O和眼睛可得反射光线，如图所示：
（3）由电路图可知，两个灯泡并联，电流表A2测L1的电流，电流表A1测干路电流，支路L2已联入电路，电流表A2与灯泡L1串联后与灯泡L1并联，电流表A2的示数
电流表A2接入小量程即可，实物图如图：
