一、作图题
1．（2024八下·古浪期末）如图是简易起重机，OA是吊臂，它是一个杠杆，可以绕O点上下转动，地面上的卷扬机拉动绳子将重物提起。画出杠杆OA的动力F1、动力臂l1和阻力F2、阻力臂l2。
　 　
2．（2024八下·秦淮期末）图中，用轻质绳子悬挂一小球，小球与光滑轨道接触且处于静止状态，绳子竖直，在图中画出小球的受力示意图。
3．（2024八下·攀枝花期末）如图所示，在斜面上的杯中悬浮着一个重力为3N的小球，请作出小球所受的浮力和重力的示意图。
4．（2024八下·泗水期末）作图题：
（1）如图，轻质杠杆OA可绕O点在竖直面内旋转，请在图中画出物体所受重力和使杠杆保持平衡的最小力F的示意图。

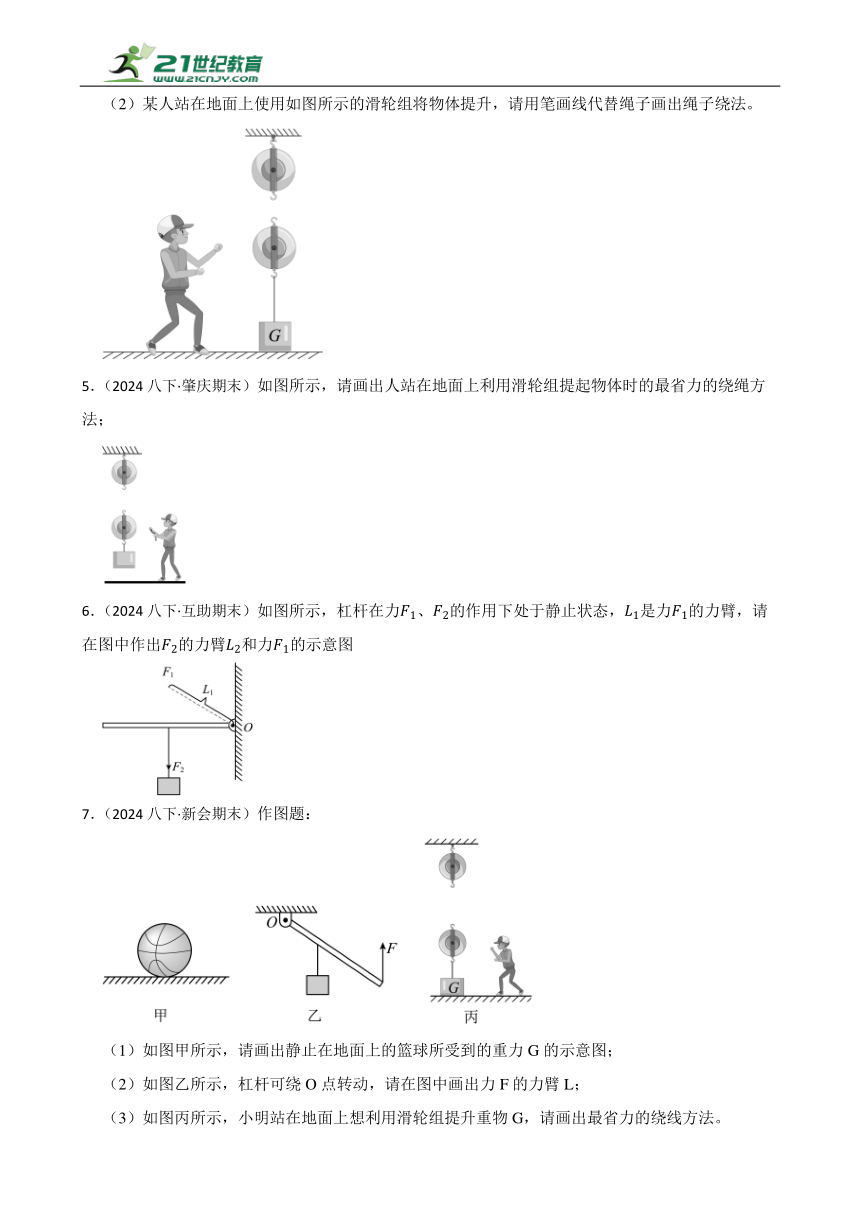

（2）某人站在地面上使用如图所示的滑轮组将物体提升，请用笔画线代替绳子画出绳子绕法。
5．（2024八下·肇庆期末）如图所示，请画出人站在地面上利用滑轮组提起物体时的最省力的绕绳方法；
6．（2024八下·互助期末）如图所示，杠杆在力、的作用下处于静止状态，是力的力臂，请在图中作出的力臂和力的示意图
7．（2024八下·新会期末）作图题：
（1）如图甲所示，请画出静止在地面上的篮球所受到的重力G的示意图；
（2）如图乙所示，杠杆可绕O点转动，请在图中画出力F的力臂L；
（3）如图丙所示，小明站在地面上想利用滑轮组提升重物G，请画出最省力的绕线方法。

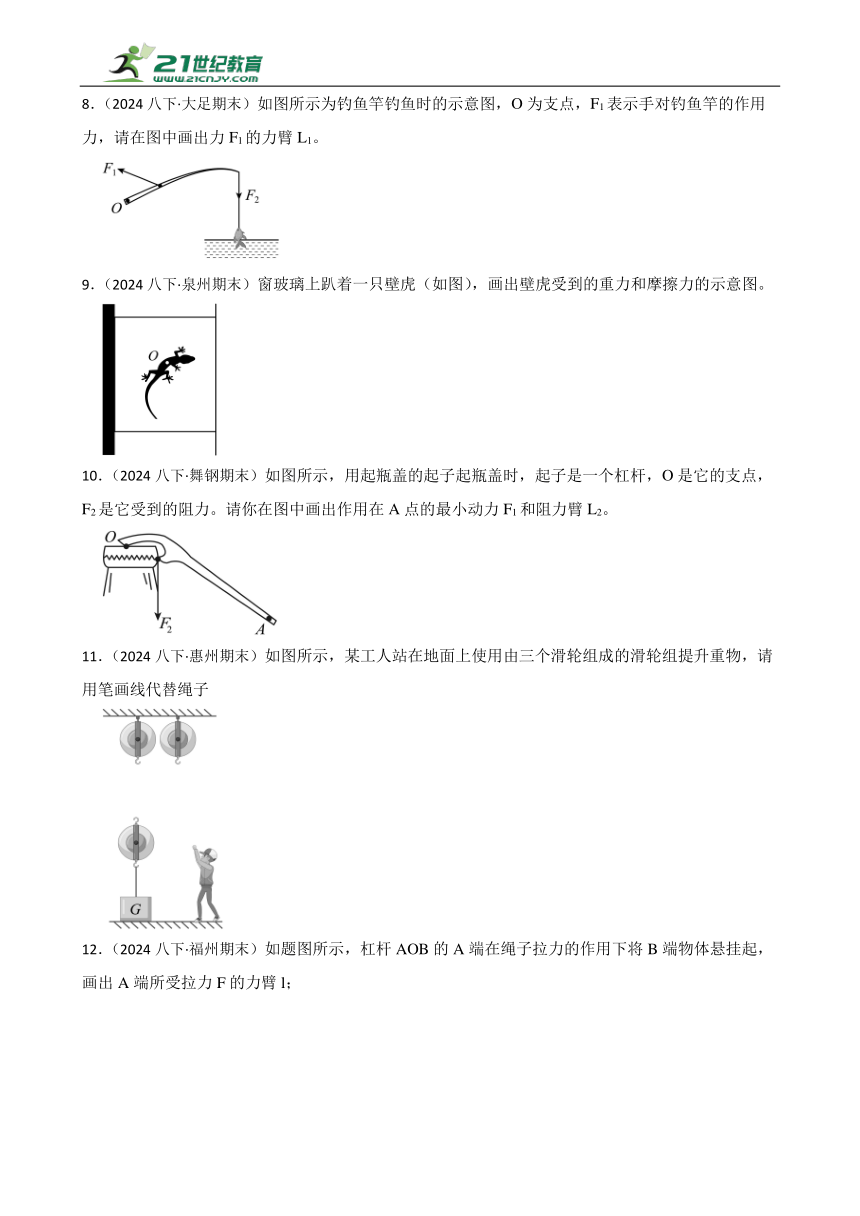

8．（2024八下·大足期末）如图所示为钓鱼竿钓鱼时的示意图，O为支点，F1表示手对钓鱼竿的作用力，请在图中画出力F1的力臂L1。
9．（2024八下·泉州期末）窗玻璃上趴着一只壁虎（如图），画出壁虎受到的重力和摩擦力的示意图。
10．（2024八下·舞钢期末）如图所示，用起瓶盖的起子起瓶盖时，起子是一个杠杆，O是它的支点，F2是它受到的阻力。请你在图中画出作用在A点的最小动力F1和阻力臂L2。
11．（2024八下·惠州期末）如图所示，某工人站在地面上使用由三个滑轮组成的滑轮组提升重物，请用笔画线代替绳子
12．（2024八下·福州期末）如题图所示，杠杆AOB的A端在绳子拉力的作用下将B端物体悬挂起，画出A端所受拉力F的力臂l；

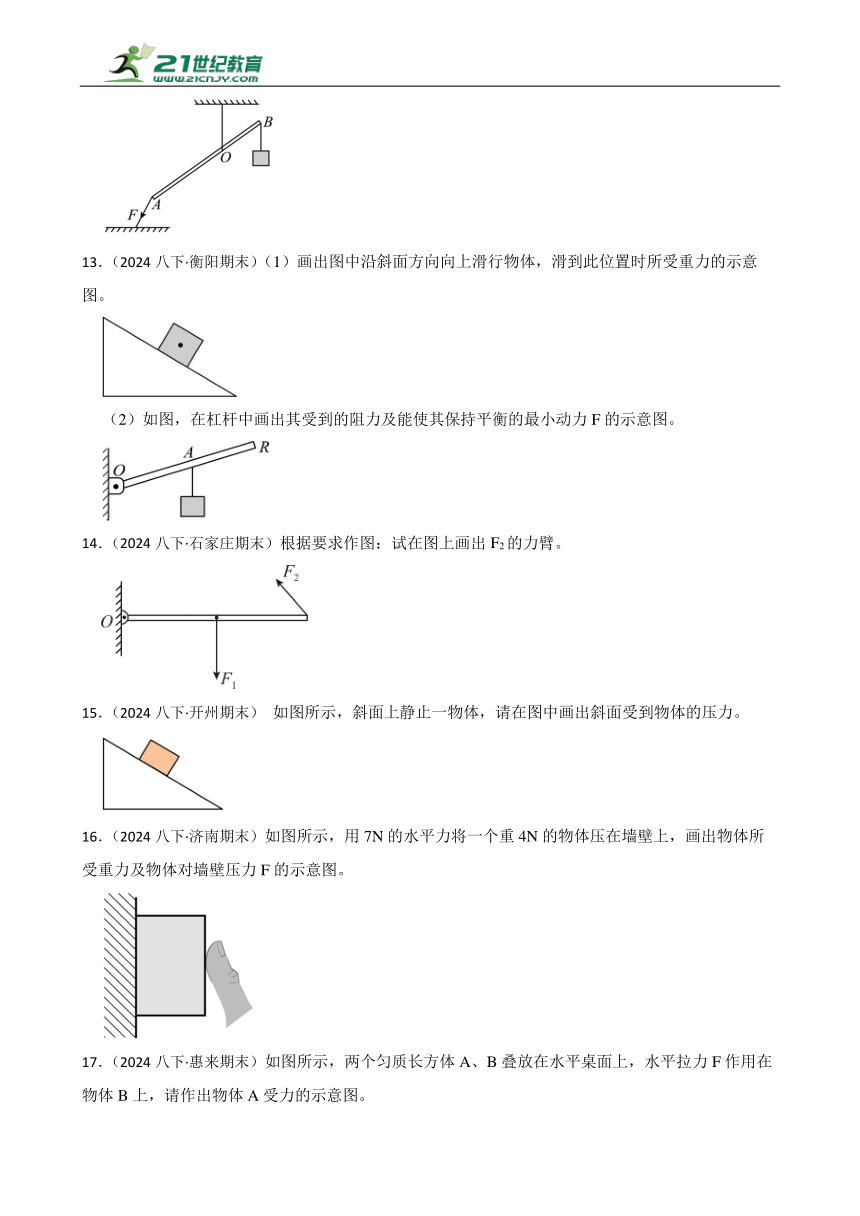

13．（2024八下·衡阳期末）（1）画出图中沿斜面方向向上滑行物体，滑到此位置时所受重力的示意图。
（2）如图，在杠杆中画出其受到的阻力及能使其保持平衡的最小动力F的示意图。
14．（2024八下·石家庄期末）根据要求作图：试在图上画出F2的力臂。
15．（2024八下·开州期末） 如图所示，斜面上静止一物体，请在图中画出斜面受到物体的压力。
16．（2024八下·济南期末）如图所示，用7N的水平力将一个重4N的物体压在墙壁上，画出物体所受重力及物体对墙壁压力F的示意图。
17．（2024八下·惠来期末）如图所示，两个匀质长方体A、B叠放在水平桌面上，水平拉力F作用在物体B上，请作出物体A受力的示意图。

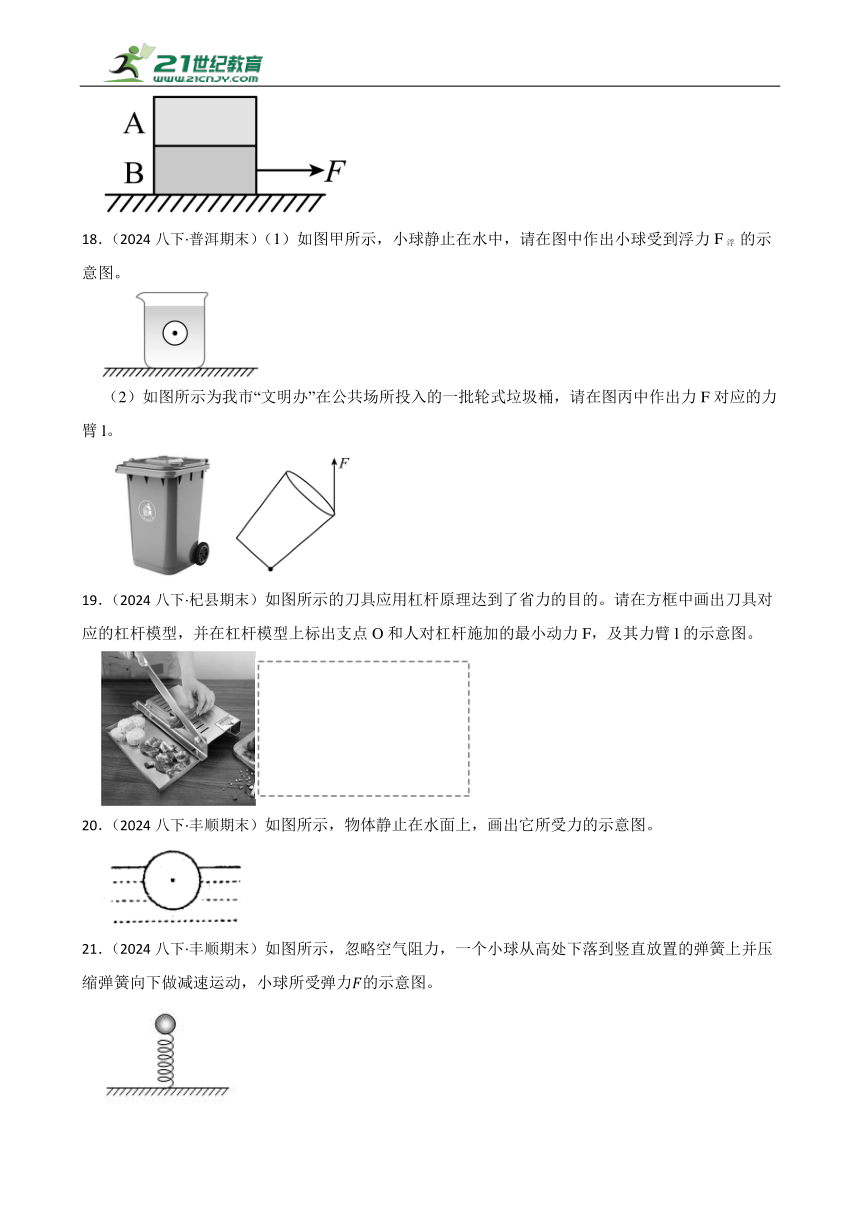

18．（2024八下·普洱期末）（1）如图甲所示，小球静止在水中，请在图中作出小球受到浮力F浮 的示意图。
（2）如图所示为我市“文明办”在公共场所投入的一批轮式垃圾桶，请在图丙中作出力F对应的力臂l。
19．（2024八下·杞县期末）如图所示的刀具应用杠杆原理达到了省力的目的。请在方框中画出刀具对应的杠杆模型，并在杠杆模型上标出支点O和人对杠杆施加的最小动力F，及其力臂l的示意图。
20．（2024八下·丰顺期末）如图所示，物体静止在水面上，画出它所受力的示意图。
21．（2024八下·丰顺期末）如图所示，忽略空气阻力，一个小球从高处下落到竖直放置的弹簧上并压缩弹簧向下做减速运动，小球所受弹力的示意图。
22．（2024八下·丰顺期末）如图所示，轻质杠杆的一端挂重为10N的物体。在杠杆中点处，施加一个竖直向上的力F时，物体在图中位置平衡，在图中画出：①物体所受重力的示意图；②力F的力臂l。
23．（2024八下·鼎城期末）如图所示，画出使杠杆平衡的最小力及其力臂。
24．（2024八下·博罗期末）（1）请在题图中画出静止在斜面上的物体受力示意图；
（2）如题图所示是李师傅使用扳手拧螺丝的情景，现需要顺时针拧紧螺丝，请在图中A点画出所用最小力F的示意图及力臂L；
（3）如题图所示，木块漂浮在水面上，向水中缓慢加盐，请画出木块所受浮力大小随时间的变化关系。
25．（2024八下·赤坎期末）如图所示，人站在地面上用滑轮组提升重物，请用笔画线代替绳子画出由两段绳子承担动滑轮和物重的绕法。
26．（2024八下·赤坎期末）如图所示，小球漂浮在水中，画出小球所受力的示意图．
27．（2024八下·石家庄期末）请画出同学的右脚所受摩擦力以及他对地面压力的示意图（O点是力的作用点）。
28．（2024八下·酉阳期末）如图所示，物体静止在斜面上，请画出该斜面所受压力的示意图。
29．（2024八下·湖南期末）如图所示，玩具鸭漂浮在水面，画出玩具鸭受到的浮力示意图。
30．（2024八下·衡阳期末）建筑工地用如图的简易滑轮组提升建筑材料，请你为其画出最省力的绕绳方法。
31．（2024八下·谷城期末）如图所示，是工人搬运砖头的独轮车示意图。在图中画出的力臂。
32．（2024八下·谷城期末）如图，在水平公路上匀速行驶的太阳能汽车受到两对平衡力的作用，请在图上画出汽车受力的示意图。
33．（2024八下·宁明期末）装水的烧杯静止在斜面上，将实心小木球A放入水中，画出小木球静止时的受力示意图。
34．（2024八下·潮南期末）如图所示中画出滑轮组最省力的绳子的绕法。
35．（2024八下·江海期末）如图所示杠杆处于静止状态，请根据已知的力和力臂画出相应的力臂和力的示意图。
36．（2024八下·江海期末）如图所示，一物体静止在水中，请画出该物体所受重力和浮力的示意图。
37．（2024八下·惠州期末）
（1）如题图所示，请画出图中液体对容器上A点的压力F；
（2）如题图所示，某工人站在地面上使用由三个滑轮组成的滑轮组提升重物，请画出最省力的绕绳方法；
（3）如题图甲所示，水沸腾时气泡在上升的过程中会逐渐变大，图乙是其中一个正在上升的气泡，请作出此气泡上升时所受重力G和浮力F的示意图。
38．（2024八下·巴音郭楞蒙古期末）如图所示，杠杆的端在绳子拉力的作用下将端物体悬挂起，画出端所受拉力及的力臂。
答案解析部分
1．
2．
图中，绳子竖直，小球与光滑轨道接触，但没有相互压力，小球静止时，受到重力和绳子的拉力，两个力方向相反，大小相等，在同一直线，如图所示：
静止的物体受到平衡力，二力平衡时，力的大小相等，方向相反，在同一直线上。
3．
4．（1）
（2）
5．
因为滑轮组要求人站在地面上提升重物，因此，在绕绳时，最终的绳子自由端方向应该向下，从定滑轮的挂钩上开始，然后依次绕过动滑轮、定滑轮，由两段绳子承担物重，如图所示：
在使用滑轮组提升重物时，既要考虑到它的省力情况，还应注意动力的施力方向。
6．
（1）根据图片可知，O点为杠杆的支点，过点O作F2作用线的垂线段，即为F2的力臂L2。
（2）力臂和力的作用线相互垂直，过动力臂L1的末端作垂直于L1的作用线，与杠杆的交点为力的作用点，力的方向向右上，在线段末端标出箭头，标出动力F1，如下图所示：
力臂是从杠杆的支点到力的作用线的垂直距离，即力臂和力的作用线相互垂直，据此完成左图即可。
7．（1）
（2）
（3）
（1）重力竖直向下，作用点位于物体重心处，作图如下：
（2）力臂垂直于力的作用线，所以过支点O作力F作用线的垂线段即为力臂L，作图如下：
（3）要改变力的方向，同时要省力，需要从定滑轮开始连线，根据一动一定的原则进行连接，作图如下：
1、重力：由于地球的吸引而使物体受到的力，大小为自身重力、方向竖直向下，作用点位于物体重心。
2、力臂的画法：力臂是支点和力的作用线的垂线段；
3、滑轮组的绕线方式：改变力的方向，需要从动滑轮开始连接，省力从动滑轮开始连接，连接原则为一动一定。
（1）重力的方向竖直向下，作用在重心处，作图如下：
（2）过支点O作力F作用线的垂线段即为力臂L，作图如下：
（3）以定滑轮挂钩为起点绕绳，自由端拉力朝下，此时绳子段数最多为2，最省力，作图如下：
8．
力臂垂直于力的的方向，题目中O是支点，所以过支点O向F1的作用线作垂线段如图所示：
力臂的画法：力臂是支点和力的作用线连线的垂线段。题目中支点为O，做O点做F1的垂线段。
9．
10．
11．
12．
13．（1）
（2）
（1）重力的方向始终竖直向下，且作用在重心处，作图如下：
（2）杠杆平衡条件，在阻力跟阻力臂一定时，动力臂越长，动力越小；图中支点在O点，因此OR作为动力臂最长，由图知动力的方向应该向上，过R点垂直于OR做向上的力，即为使轻质杠杆保持平衡的最小的动力F的示意图；阻力F阻是重物对杠杆的拉力，作用点在杠杆上，方向竖直向下，如下图所示：
（1）物体受到的重力竖直向下；
（2）杠杆上的阻力，阻碍杠杆转动；支点到力的作用点的连线，是最大的力臂，最小的力和最大的力臂垂直。
（1）重力的方向始终竖直向下，且作用在重心处，作图如下：
（2）由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OR作为动力臂最长，由图知动力的方向应该向上，过R点垂直于OR做向上的力，即为使轻质杠杆保持平衡的最小的动力F的示意图；阻力F阻是重物对杠杆的拉力，作用点在杠杆上，方向竖直向下，如下图所示：
14．
15．
压力垂直斜面向下，作用点位于接触面上，据此作图
物体作用在斜面的压力，方向垂直斜面向下，作用点在接触面上
16．
17．
18．（1）
（2）
（1）根据图像，小球静止在水中，处于悬浮状态，浮力等于重力，浮力F浮的方向竖直向上，浮力的作用点在球心，如下所示：
（2）根据图像，垃圾桶的轮为支点，反向延长力F的作用线，从支点O点作力的作用线的垂线，即为F对应的力臂L，如图所示
（1）物体受到的浮力竖直向上；
（2）支点到力的作用线的垂线，是杠杆的力臂大小。
（1）由图知小球静止在水中处于悬浮状态，浮力等于重力，浮力F浮的方向竖直向上，浮力的作用点在球心，示意图如下所示：
（2）反向延长力F的作用线，然后过支点O点作力的作用线的垂线，即为F对应的力臂L，如图所示：
19．
20．
物体漂浮在水面上，受到重力和浮力的作用，作用点在重心，方向分别竖直向下和竖直向上，大小相等，示意图如下：
力的示意图就是用一条带箭头的线段表示力的大小、方向、作用点，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点。
重力和浮力的作用点均在物体的重心上，重力方向竖直向下，浮力方向竖直向上，两个力是一对平衡力。
21．
小球所受弹力的作用点在小球的重心上，方向竖直向上，从弹力的作用点开始沿竖直向上的方向画一条有向线段，用F表示，如图所示：
确定弹力的方向和作用点，然后按照力的示意图的画法作图。
22．
根据重力特点、力臂的画法作图
根据重力示意图、力臂的画法作图
1、重力示意图：大小为自身重力、方向竖直向下，作用点位于物体重心。
2、力臂的画法：力臂是支点和力的作用线的垂线段。
23．
当以OC为动力臂时，动力臂最长，由杠杆平衡条件得，当阻力、阻力臂一定时，动力最小，要使杠杆平衡，动力应向右上，则过C点做垂直OC向上的带箭头的直线表示最小动力，如图所示：
（1）根据杠杆平衡的条件可知，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长。
（2）在通常情况下，连接杠杆支点和动力作用点这两点所得到的线段最长，依此为动力臂，最省力。
24．（1）
（2）
（3）
1)静止在斜面上的物体受到重力和支持力，重力竖直向下，支持力垂直斜面向上，摩擦力沿着斜面向上，作用域物体重心，据此作图
2）力臂最大，对应力最小，图中AO最大，所以动力最下，据此作图
3）物体漂浮，浮力等于重力，所以浮力不变
物体沉浮条件：物体悬浮时的浮力等于重力（排开水的体积等于物体体积），物体的密度等于液体的密度，物体漂浮表明浮力等于重力（排开水的体积小于物体体积），物体的密度小于液体的密度，物体下沉时重力大于浮力（排开水的体积等于物体体积），物体的密度大于液体的密度
力臂的画法：力臂是支点和力的作用线的垂线段。
重力：由于地球的吸引而使物体受到的力，大小为自身重力、方向竖直向下，作用点位于物体重心。
25．解：如图所示：
因为是人站在地面上用滑轮组提升重物，所以由2段绳子承担物重，绳子开始系在定滑轮下挂钩上，依次缠绕。如图所示：
根据力的方向及承重绳段数，判断连接起点及绕绳方法。
26．解：如图所示：
解：小球漂浮在水面上，重力和浮力是一对平衡力，二者大小相等、方向相反、作用在同一直线上，如下图所示：
小球在水中受到重力和浮力的作用，重力的方向竖直向下，浮力的方向竖直向上，由于小球漂浮，因此受到的力是平衡力，重力和浮力大小相等．
27．
28．
29．
物体受到浮力竖直向上，画出和水面垂直的线，箭头表示方向，如图
。
浮力方向竖直向上。
30．
31．
推车时，车轮是支点，从支点向力的作用线作垂线，是动力臂，如图
。
杠杆上，支点到力的作用线的垂线，是力臂。
32．
水平公路上，太阳能汽车匀速行驶，受到的竖直向下的重力竖直向上的支持力是平衡力，受到向前的牵引力和向后的摩擦力，是平衡力，二力平衡时，力的大小相等，方向相反，在同一直线上，如图
。
二力平衡时，力的大小相等、方向相反、在同一直线上；重力方向向下。
33．
34．
根据图片可知，图中有2个动滑轮，1个定滑轮，则承担重力的段数最大为4。根据“奇动偶定”法则，应从定滑轮挂钩上开始绕绳子，按照从上到下，从内到外的顺序依次缠绕即可，如下图所示：
根据动滑轮和定滑轮的个数确定承担重力的绳子段数，进而确定绳头的位置，最后完成缠绕即可。
35．
根据图像，O为支点，支点到F2的作用线的垂线，是力臂L2，动力F1和对应的力臂L1垂直，如图
。
杠杆上，支点到力的作用线的垂线是力臂。
36．
物体在水中静止时，受到的重力竖直向下；受到的浮力竖直向上，如图
。
物体受到竖直向下的重力，受到的浮力竖直向上。
37．（1）
（2）
（3）
（1）由于液体内部向各个方向都有压强，所以液体向各个方向都有压力，压力的作用点在A点，方向垂直作用在容器侧壁上，如图所示：
（2）要使滑轮组最省力，需要承担物重的绳子段数最多，所以要从动滑轮绕起，依次绕过上面的定滑轮、下面的动滑轮，再绕过上面的另一个定滑轮，如图所示：
（3）气泡在上升过程中，气泡受到的浮力大于重力，受到的重力的方向是竖直向下的、受到的浮力的方向是竖直向上的，二力的作用点都画在气泡的中心，从重心分别沿竖直向上、竖直向下画一带箭头的线段，标上符号F浮、G，如图所示：
（1）压力垂直作用在容器侧壁上，根据力的示意图的画法画出示意图。
（2）与动滑轮连接的绳子能分担物体的重力，所以与动滑轮相连的绳子的股数越多越省力，但还要注意对拉力方向的要求。
（3）先确定气泡所受重力、浮力的方向和作用点，根据“气泡上升”确定二力的大小关系，然后根据力的示意图的画法作图。
38．
先画出绳子对A点的拉力F，方向是沿绳子方向斜向上的，作用点在A点。然后过支点做力F作用线的垂线，标上垂足，用双箭头表示出这段距离，记为L。
先沿着绳子方向画出A点所受的拉力F，然后根据力臂的画法(找出支点，过支点做这个力作用线的垂线，画出垂足，标上双箭头表示这段距离)做出F的力臂L。
