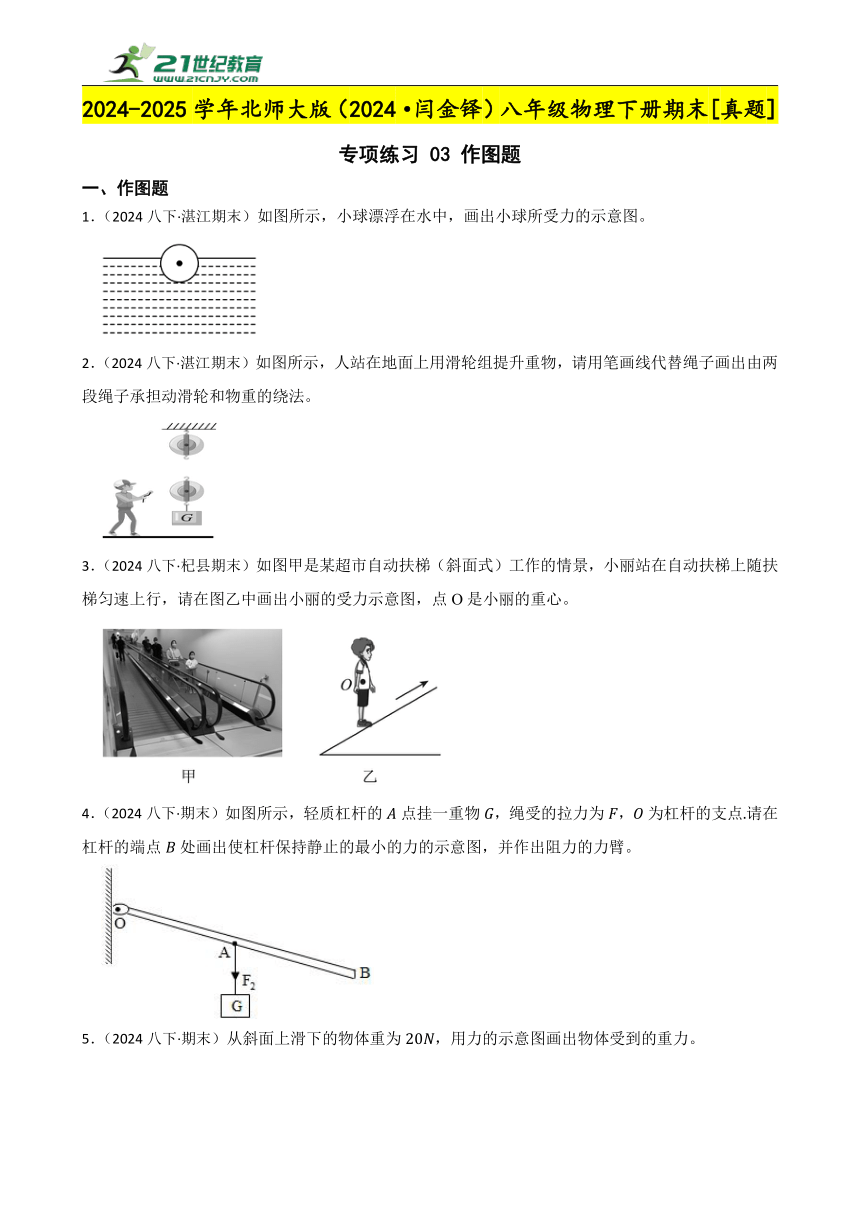

2024-2025学年北师大版八年级物理下册期末[真题]专项练习 03 作图题（含答案+解析）

2024-2025学年北师大版（2024·闫金铎）八年级物理下册期末[真题]
专项练习 03 作图题
一、作图题
1．（2024八下·湛江期末）如图所示，小球漂浮在水中，画出小球所受力的示意图。
2．（2024八下·湛江期末）如图所示，人站在地面上用滑轮组提升重物，请用笔画线代替绳子画出由两段绳子承担动滑轮和物重的绕法。
3．（2024八下·杞县期末）如图甲是某超市自动扶梯（斜面式）工作的情景，小丽站在自动扶梯上随扶梯匀速上行，请在图乙中画出小丽的受力示意图，点O是小丽的重心。
4．（2024八下·期末）如图所示，轻质杠杆的点挂一重物，绳受的拉力为，为杠杆的支点请在杠杆的端点处画出使杠杆保持静止的最小的力的示意图，并作出阻力的力臂。
5．（2024八下·期末）从斜面上滑下的物体重为，用力的示意图画出物体受到的重力。

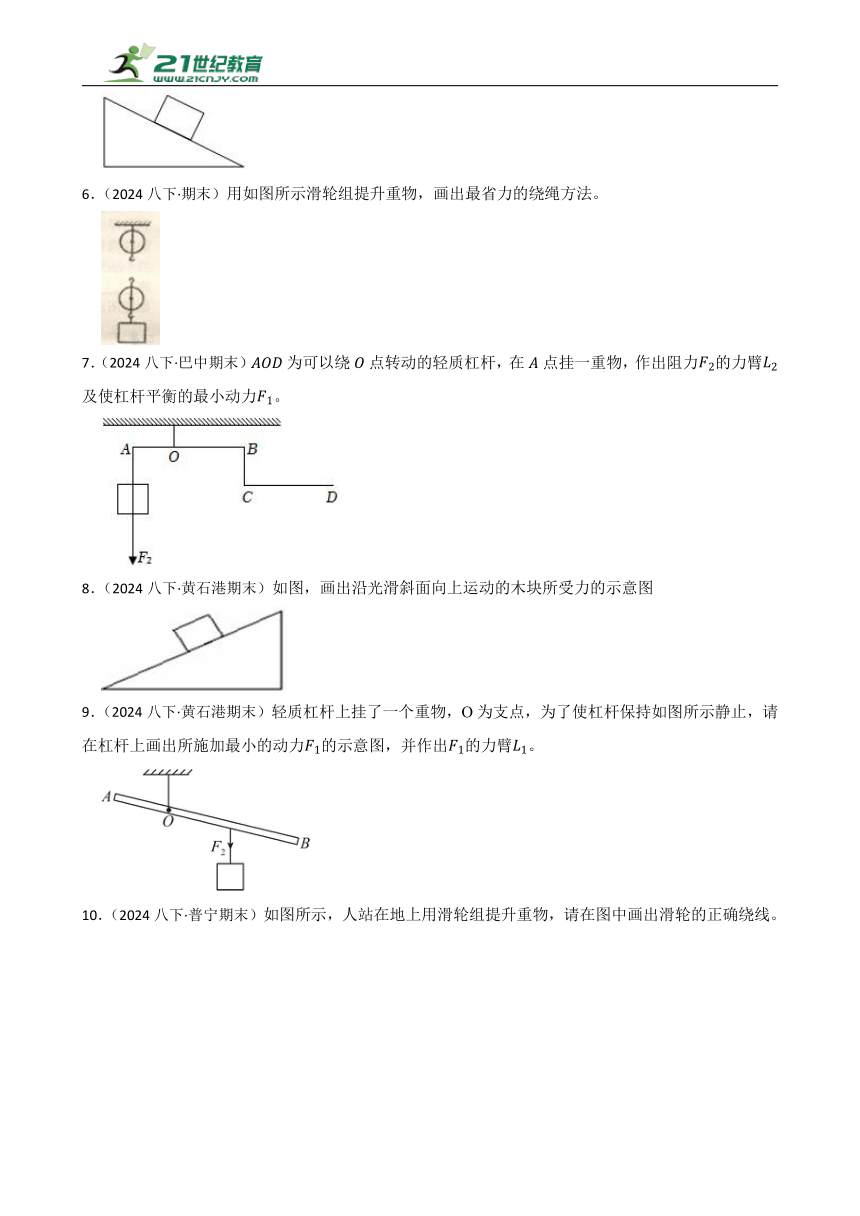

6．（2024八下·期末）用如图所示滑轮组提升重物，画出最省力的绕绳方法。
7．（2024八下·巴中期末）为可以绕点转动的轻质杠杆，在点挂一重物，作出阻力的力臂及使杠杆平衡的最小动力。
8．（2024八下·黄石港期末）如图，画出沿光滑斜面向上运动的木块所受力的示意图
9．（2024八下·黄石港期末）轻质杠杆上挂了一个重物，O为支点，为了使杠杆保持如图所示静止，请在杠杆上画出所施加最小的动力的示意图，并作出的力臂。
10．（2024八下·普宁期末）如图所示，人站在地上用滑轮组提升重物，请在图中画出滑轮的正确绕线。

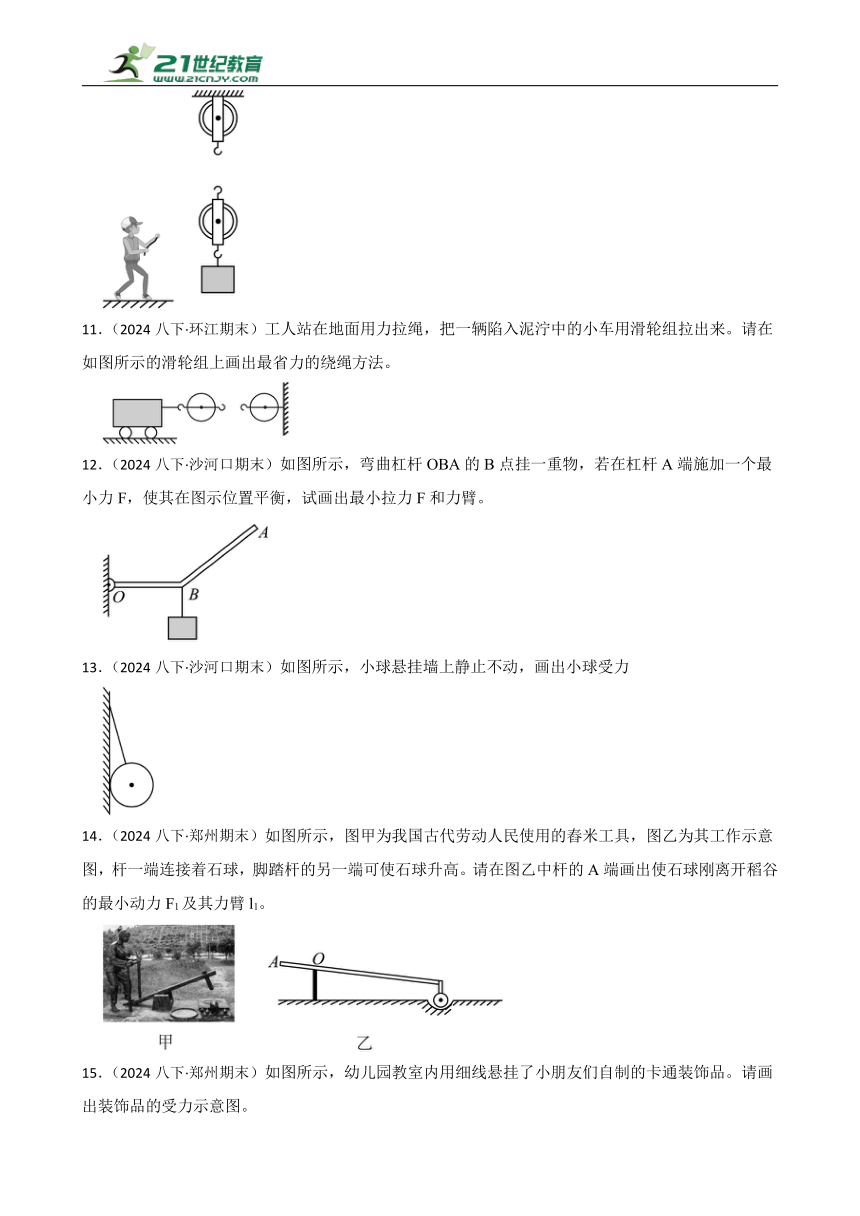

11．（2024八下·环江期末）工人站在地面用力拉绳，把一辆陷入泥泞中的小车用滑轮组拉出来。请在如图所示的滑轮组上画出最省力的绕绳方法。
12．（2024八下·沙河口期末）如图所示，弯曲杠杆OBA的B点挂一重物，若在杠杆A端施加一个最小力F，使其在图示位置平衡，试画出最小拉力F和力臂。
13．（2024八下·沙河口期末）如图所示，小球悬挂墙上静止不动，画出小球受力
14．（2024八下·郑州期末）如图所示，图甲为我国古代劳动人民使用的舂米工具，图乙为其工作示意图，杆一端连接着石球，脚踏杆的另一端可使石球升高。请在图乙中杆的A端画出使石球刚离开稻谷的最小动力F1及其力臂l1。
15．（2024八下·郑州期末）如图所示，幼儿园教室内用细线悬挂了小朋友们自制的卡通装饰品。请画出装饰品的受力示意图。

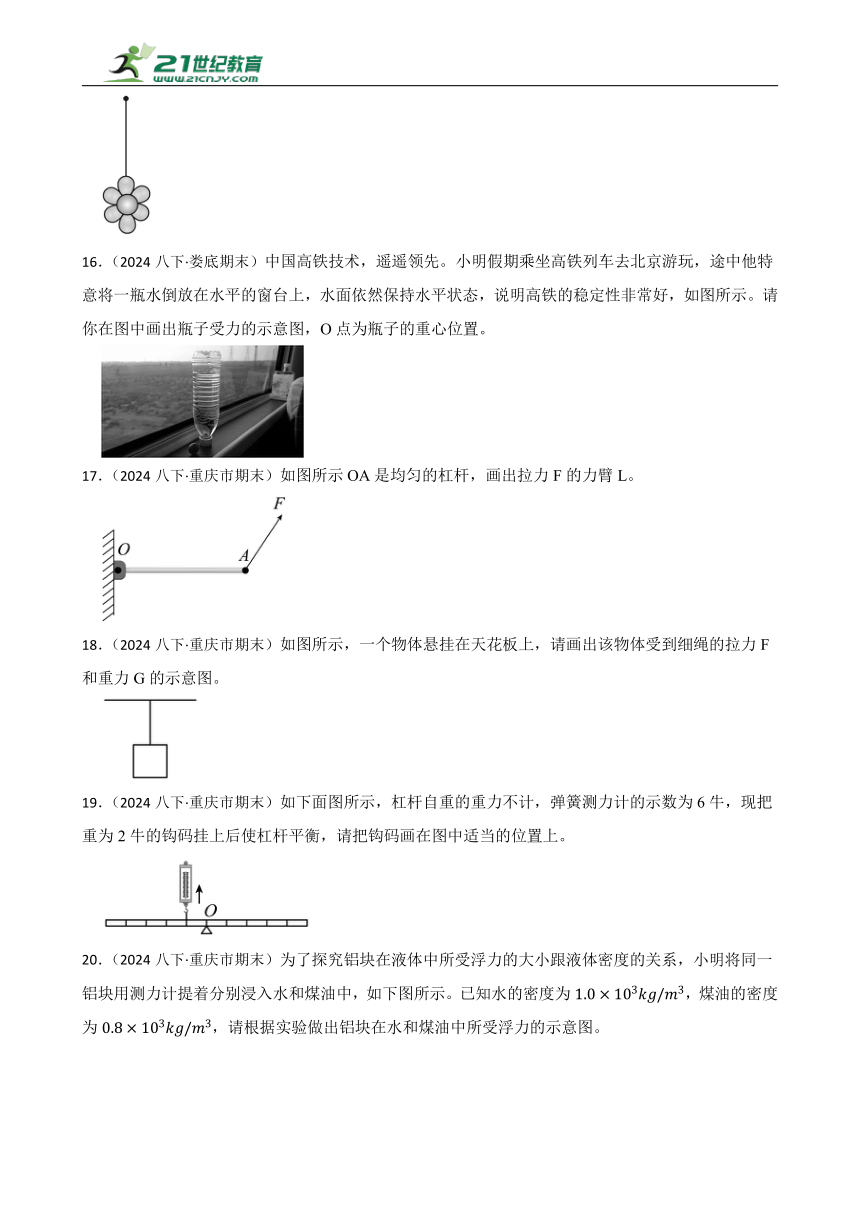

16．（2024八下·娄底期末）中国高铁技术，遥遥领先。小明假期乘坐高铁列车去北京游玩，途中他特意将一瓶水倒放在水平的窗台上，水面依然保持水平状态，说明高铁的稳定性非常好，如图所示。请你在图中画出瓶子受力的示意图，O点为瓶子的重心位置。
17．（2024八下·重庆市期末）如图所示OA是均匀的杠杆，画出拉力F的力臂L。
18．（2024八下·重庆市期末）如图所示，一个物体悬挂在天花板上，请画出该物体受到细绳的拉力F和重力G的示意图。
19．（2024八下·重庆市期末）如下面图所示，杠杆自重的重力不计，弹簧测力计的示数为6牛，现把重为2牛的钩码挂上后使杠杆平衡，请把钩码画在图中适当的位置上。
20．（2024八下·重庆市期末）为了探究铝块在液体中所受浮力的大小跟液体密度的关系，小明将同一铝块用测力计提着分别浸入水和煤油中，如下图所示。已知水的密度为，煤油的密度为，请根据实验做出铝块在水和煤油中所受浮力的示意图。

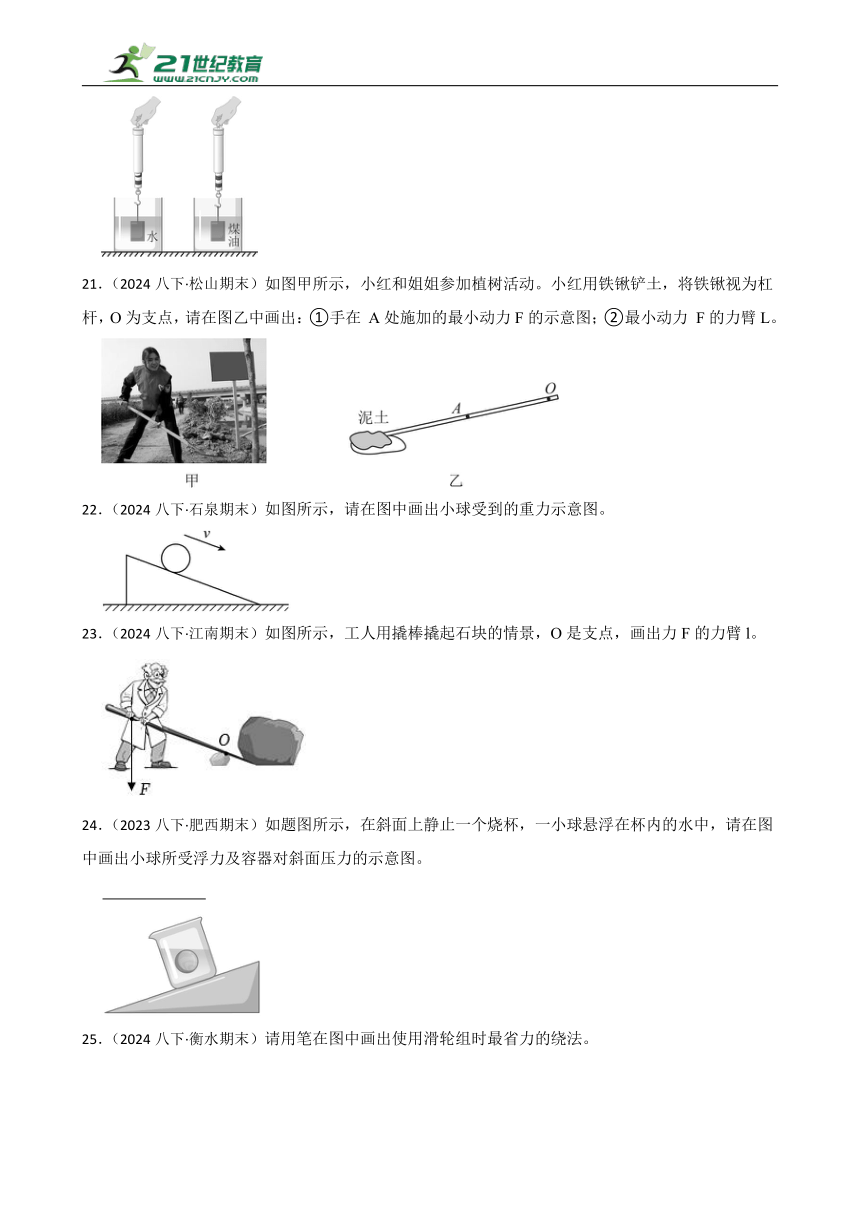

21．（2024八下·松山期末）如图甲所示，小红和姐姐参加植树活动。小红用铁锹铲土，将铁锹视为杠杆，O为支点，请在图乙中画出：①手在 A处施加的最小动力F的示意图；②最小动力 F的力臂L。
22．（2024八下·石泉期末）如图所示，请在图中画出小球受到的重力示意图。
23．（2024八下·江南期末）如图所示，工人用撬棒撬起石块的情景，O是支点，画出力F的力臂l。
24．（2023八下·肥西期末）如题图所示，在斜面上静止一个烧杯，一小球悬浮在杯内的水中，请在图中画出小球所受浮力及容器对斜面压力的示意图。
　 　
25．（2024八下·衡水期末）请用笔在图中画出使用滑轮组时最省力的绕法。
26．（2024八下·定西期末）自拍杆是外出旅游的必备神器，如图甲所示，将自拍杆看作一个杠杆，请在图乙杠杆简化图中画出阻力F2的力臂l2。
27．（2023八下·成都期末）校运会上，运动员们正在跑道上奋力冲刺。如图是小明右脚向后蹬地的情景，O点是小明的重心。请画出小明右脚鞋底所受摩擦力f的示意图和小明所受重力G的示意图。
28．（2024八下·冠县期末）请在图中作出静止在斜面上的物体受到的重力和物体对斜面的压力示意图。
29．（2024八下·迪庆期末）如图所示，杠杆OA在力、的作用下处于静止状态，在图中画出力的力臂。
30．（2024八下·迪庆期末）如图所示，一个木块从斜面上滑下，在粗糙的水平面上继续滑行一段距离后才停下来。请在图中画出该木块在水平面上向右滑行时受到支持力的示意图。
31．（2024八下·栖霞期末）如图所示，斜面上放置了一个盛水的烧杯，用细线把一木块系在烧杯底面上且细线处于拉紧状态，现把系木块的线剪断，请画出细线被剪断的瞬间木块的受力示意图。
32．（2024八下·新化期末）如图，画出杠杆（支点O点）所受拉力F的力臂。
33．（2024八下·新化期末）如图，鸡蛋静止在盐水中，请画出该鸡蛋所受重力的示意图。
34．（2024八下·横州期末）如图为用钓鱼竿钓鱼时的示意图，O为支点，请在图中画出鱼线对钓鱼竿拉力F的力臂l。
35．（2024八下·横州期末）如图，福建舰航母在海上进行航行试验，请画出其所受的重力和浮力的示意图。
36．（2024八下·惠来期末）如图所示，质地均匀的圆柱形细木棒放在水平地面上，另一端与支点O连接，在图中画出木棒所受重力的示意图，重力的力臂，支持力及支持力的力臂。
37．（2024八下·惠来期末）如图所示，作出小球在水中上浮时所受力的示意图。
38．（2024八下·襄城期末）如图，斜面上静止放置着一个盛有水的烧杯，请画出静止在水中的小球所受力的示意图。
39．（2024八下·襄城期末）如图所示，一个长方体物块沿粗糙斜面向上做减速运动，请在图中画出此过程中物块的受力示意图。
40．（2024八下·沭阳期末）如图所示，滑块被弹出后沿粗糙斜面向上运动，请画出滑块受到的摩擦力与滑块对斜面压力的示意图。
41．（2024八下·福山期末）建筑工人在A处，使用如图所示的滑轮组提升物体，试在图中画出最省力的绕线方法。
42．（2024八下·延川期末）如图所示，“O”为塔的重心，请在图中画出塔的重力的示意图。
43．（2024八下·上海市期末）重6牛的球静止在水平地面上，用力的图示法在图中画出球对地面的压力F。
44．（2024八下·北票期末）用细线悬挂的小球处于静止状态，在图中画出球A所受力的示意图。
45．（2024八下·德州期末）请在杠杆在图示位置平衡时动力F1的力臂L和杠杆所受阻力F2（O为支点）。
46．（2024八下·桂平期末）小球漂浮在水面上，请在图中画出小球的受力示意图。
47．（2024八下·甘州期末）如图所示，放在斜面上的水杯中漂浮着一个小球，请在图中画出小球的受力示意图。
48．（2024八下·揭西期末）（1）如图，小明乘坐匀速上升的电梯，站立不动。请画出他在此过程中的受力示意图。（不计空气阻力）
（2）如图为用于调整照明灯高度的拉力装置，轻质杠杆ABO可绕O点自由转动。请作出动力F的力臂，并在图上画出杠杆所受的阻力的示意图。
（3）如图甲，木块在2N的水平拉力作用下在桌面上做匀速直线运动，直至离开桌面。请在图乙中绘制出木块所受桌面的摩擦力f随时间t变化的图象。
49．（2024八下·封开期末）
（1）一物块在粗糙水平面上减速向右滑行，请画出滑行过程中此物块的受力示意图，其中O点为物块重心。
（2）在图中画出力的力臂。
（3）如图所示，画出动滑轮的杠杆示意图。要求：标出支点O、画出动力臂l1的示意图。
50．（2024八下·大埔期末）（1）如图所示，物体随水平传送带匀速向右移动，作出物体所受力的示意图（不计空气阻力）。
（2）下图为用起子开启瓶盖的情景，此时起子可以看作是一个支点为O的杠杆，请在图中画出动力的力臂和阻力的大致方向。
答案解析部分
1．
2．
3．
小丽站在自动扶梯上随扶梯匀速上行 ，没有相对位移，所以电梯对人没有摩擦力的作用，只有支持力，方向竖直i向上，受到重力方向竖直向下，据此作图
物体产生相对运动，或者相对运动趋势，产生摩擦力，本题中，人和电梯没有运动趋势所以i没有摩擦力
重力：由于地球的吸引而使物体受到的力，大小为自身重力、方向竖直向下，作用点位于物体重心。
4．
根据图像，O为支点，从O点向F2的作用线做垂线，为阻力臂；动力作用在B点，连接OB是杠杆上最大的动力臂，过B点，作OB的垂线，为最小的动力，如图
。
杠杆上的力臂，是支点到力的作用线的垂线，支点到力的作用点的连线是最大的力臂，最小的力和最大的力臂垂直。
5．
物体受到的重力竖直向下，作用点在物体的重心，如图
。
重力竖直向下；用带箭头的线描述重力。
6．
组装滑轮组时，若实现最省力，动滑轮上绳子的股数最多，根据图像，绕线时，绳子固定在动滑轮上，如图。
滑轮绕线时，绳子的股数越多越省力。
7．
过0向F2作垂线，垂线段的长度即为力臂。由杠杆平衡条件F1L1= F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小。图中支点在0点，因此OD作为动力臂最长，重物对杠杆的拉力使杠杆沿逆时针转动，则动力F1应使杠杆沿顺时针转动，过D点垂直于OB向下做出最小动力F1，由图可以看出支点到动力作用线的距离大于支点到阻力作用线的距离，因此动力小于阻力，如图所示：
过O向F2作垂线，垂线段的长度即为力臂。根据杠杆平衡条件画出使杠杆保持静止的最小动力F1的示意图：动力x动力臂=阻力x阻力臂(F1L1= F2L2)，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小。
8．
光滑斜面上的物体向上运动，受竖直向下的重力，受到和斜面垂直的支持力，如图
。
重力方向竖直向下；支持力和斜面垂直；光滑的物体上，不产生摩擦力。
9．
10．
11．
12．
13．
14．
15．
16．
17．
18．
19．
20．
21．
22．
23．
24．如图所示
25．
26．
27．
人受到的重力，方向竖直向下，过重心O标上符号G，即为重力的示意图；人走路时后脚蹬地面，脚有向后运动的趋势，受到的摩擦力向前，作用点在脚掌与地面的接触面上，如图所示：
重力：由于地球的吸引而使物体受到的力，大小为自身重力、方向竖直向下，作用点位于物体重心。
摩擦力和物体的相对运动方向和相对运动趋势相反。
28．
29．
30．
31．
32．
33．
34．
35．
36．
支持力的作用点在A点，方向垂直于地面向上，作出支持力的示意图；从支点向支持力的作用线作垂线段，即为支持力的力臂L，如图所示：
重力G的作用点在重心（粗细均匀的木棒，中心在几何中心上），方向是竖直向下，重力的力臂是从支点O到重力作用线的垂直距离。
37．
浮力的示意图画法和重力相同，只是浮力的方向是沿竖直向上的，作用点都可以画在重心，因为上浮重力小于浮力，如下图所示：
小球在水中受重力与浮力的作用，重力的方向竖直向下，浮力的方向竖直向上；因为小球正在上浮，所以重力比浮力小，线段的长度不同。
38．
39．
40．
在粗糙斜面上，滑块受重力、支持力、摩擦力作用，从重心画与斜面平行向下的摩擦力f；滑块对斜面的压力垂直于斜面向下，压力的作用点在接触面的中点，从压力的作用点起沿压力的方向作出木块对斜面压力F的示意图，如图所示：
对滑块进行受力分析，根据粗糙斜面可得，滑块受摩擦力作用，受重力和支持力作用；
滑块对斜面的压力垂直于斜面向下，斜面受到的压力的作用点在斜面上，从作用点起沿力的方向画线段，在线段的末端画出箭头表示力的方向。
41．
42．
43．
压力作用在接触面上，方向竖直向下，大小等于重力如下图所示：
静止在地面上的足球，压力大小等于重力，方向垂直接触面向下
44．
小球A静止，受到竖直向下的重力，和沿绳向上的拉力，作用点在重心上，如图所示：
重力的方向竖直向下；拉力和重力是平衡力，方向竖直向上。
45．
46．
47．
48．（1）
（2）
（3）
49．（1）
（2）
（3）
50．（1）
（2）
（1）由于物体和传送带一起匀速运动，相对静止，所以物体在水平方向上不受摩擦力的作用，只受重力和支持力的作用；
过物体的重心分别沿力的方向画一条有向线段，并标上力的符号，注意线段要一样长，如图所示：
（2）由题知，0为支点，延长F画出动力的作用线，由0点作作用线的垂线，垂线段的长即为F的力臂；使起子沿逆时针转动，瓶盖对起子的力阻碍了起子的转动，所以该力是阻力，其方向竖直向下，如图所示；
（1）根据物体做水平方向向右匀速运动，由于不计空气阻力，所以物体受重力和支持力作用，并且二力是一对平衡力，大小相等，方向相反，且作用在同一直线上，作用点在物体的重心。
（2）力臂是从支点到力的作用线的距离，由支点向力的作用线引垂线，垂线段的长度即为力臂。
