一、作图题

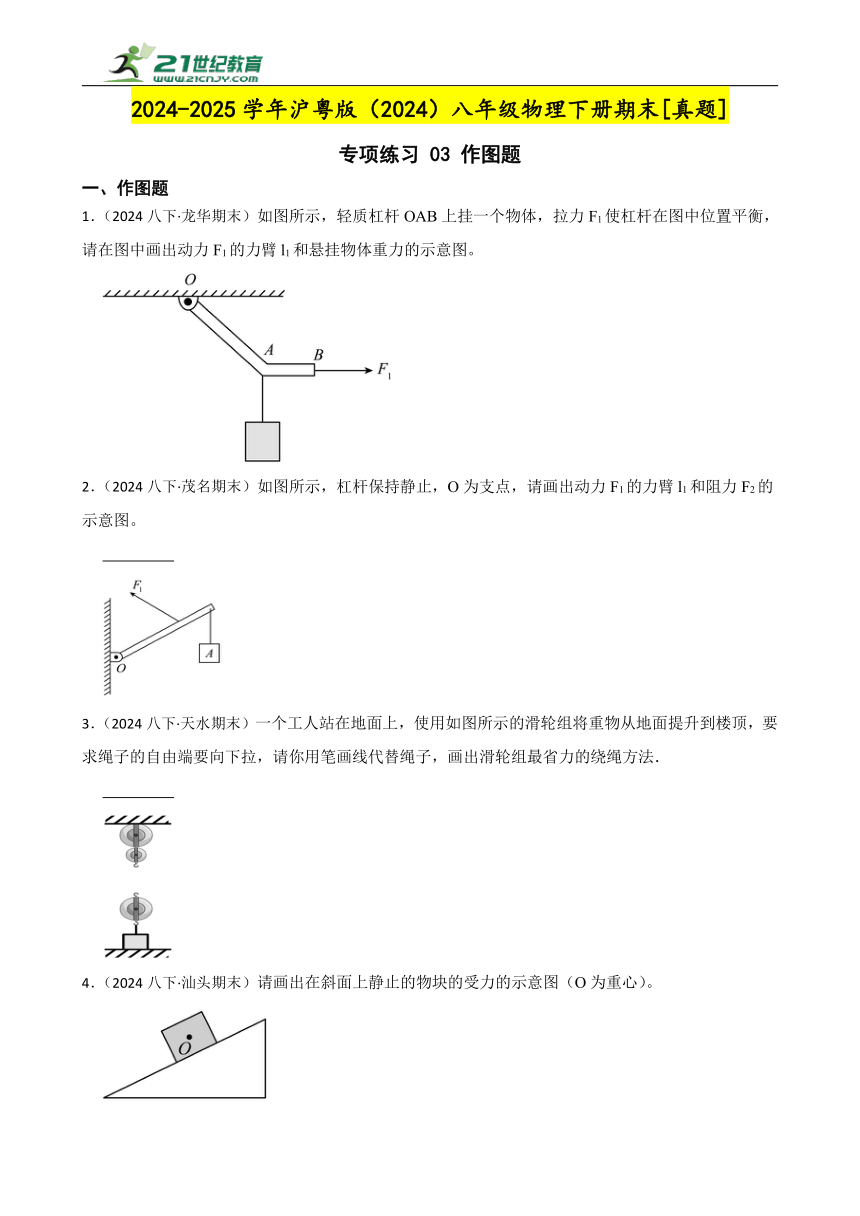

1．（2024八下·龙华期末）如图所示，轻质杠杆OAB上挂一个物体，拉力F1使杠杆在图中位置平衡，请在图中画出动力F1的力臂l1和悬挂物体重力的示意图。
2．（2024八下·茂名期末）如图所示，杠杆保持静止，O为支点，请画出动力F1的力臂l1和阻力F2的示意图。
　 　
3．（2024八下·天水期末）一个工人站在地面上，使用如图所示的滑轮组将重物从地面提升到楼顶，要求绳子的自由端要向下拉，请你用笔画线代替绳子，画出滑轮组最省力的绕绳方法．
　 　
4．（2024八下·汕头期末）请画出在斜面上静止的物块的受力的示意图（O为重心）。

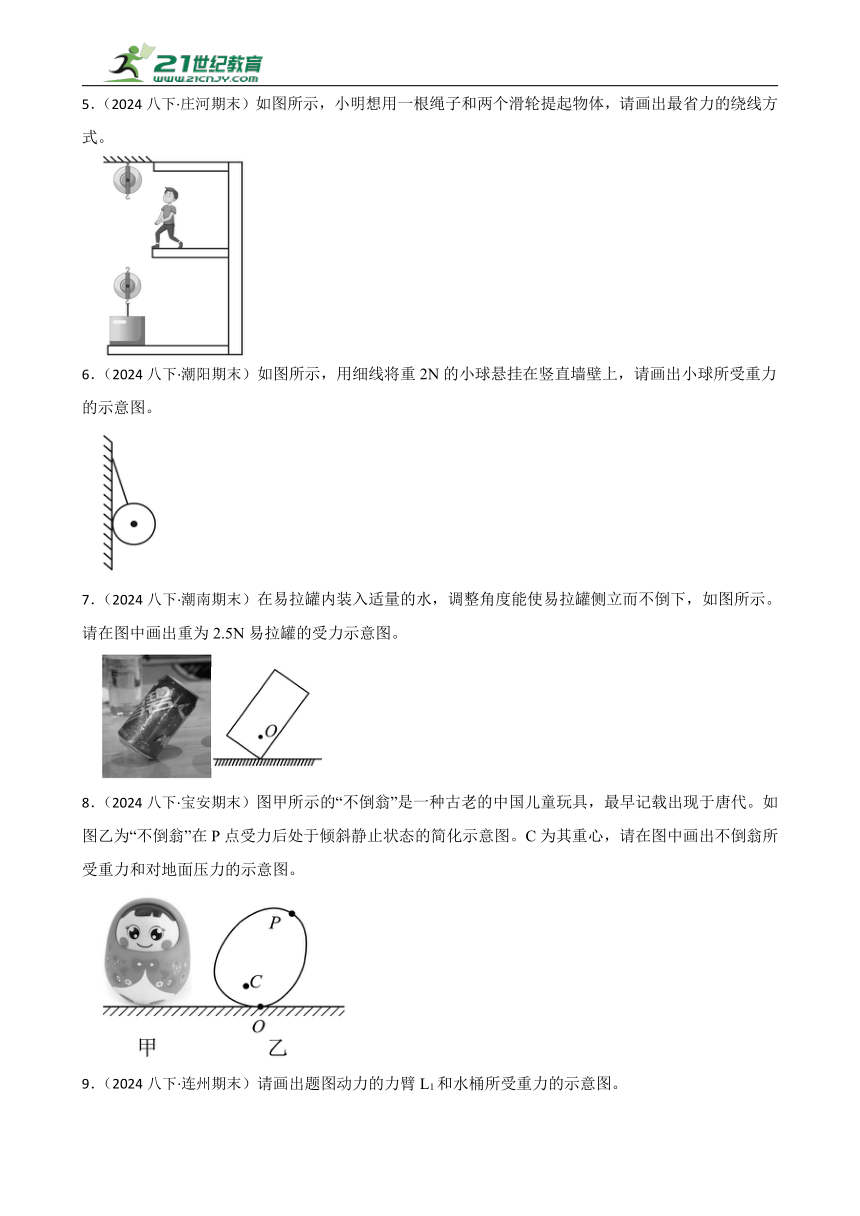

5．（2024八下·庄河期末）如图所示，小明想用一根绳子和两个滑轮提起物体，请画出最省力的绕线方式。
6．（2024八下·潮阳期末）如图所示，用细线将重2N的小球悬挂在竖直墙壁上，请画出小球所受重力的示意图。
7．（2024八下·潮南期末）在易拉罐内装入适量的水，调整角度能使易拉罐侧立而不倒下，如图所示。请在图中画出重为2.5N易拉罐的受力示意图。
8．（2024八下·宝安期末）图甲所示的“不倒翁”是一种古老的中国儿童玩具，最早记载出现于唐代。如图乙为“不倒翁”在P点受力后处于倾斜静止状态的简化示意图。C为其重心，请在图中画出不倒翁所受重力和对地面压力的示意图。
9．（2024八下·连州期末）请画出题图动力的力臂L1和水桶所受重力的示意图。

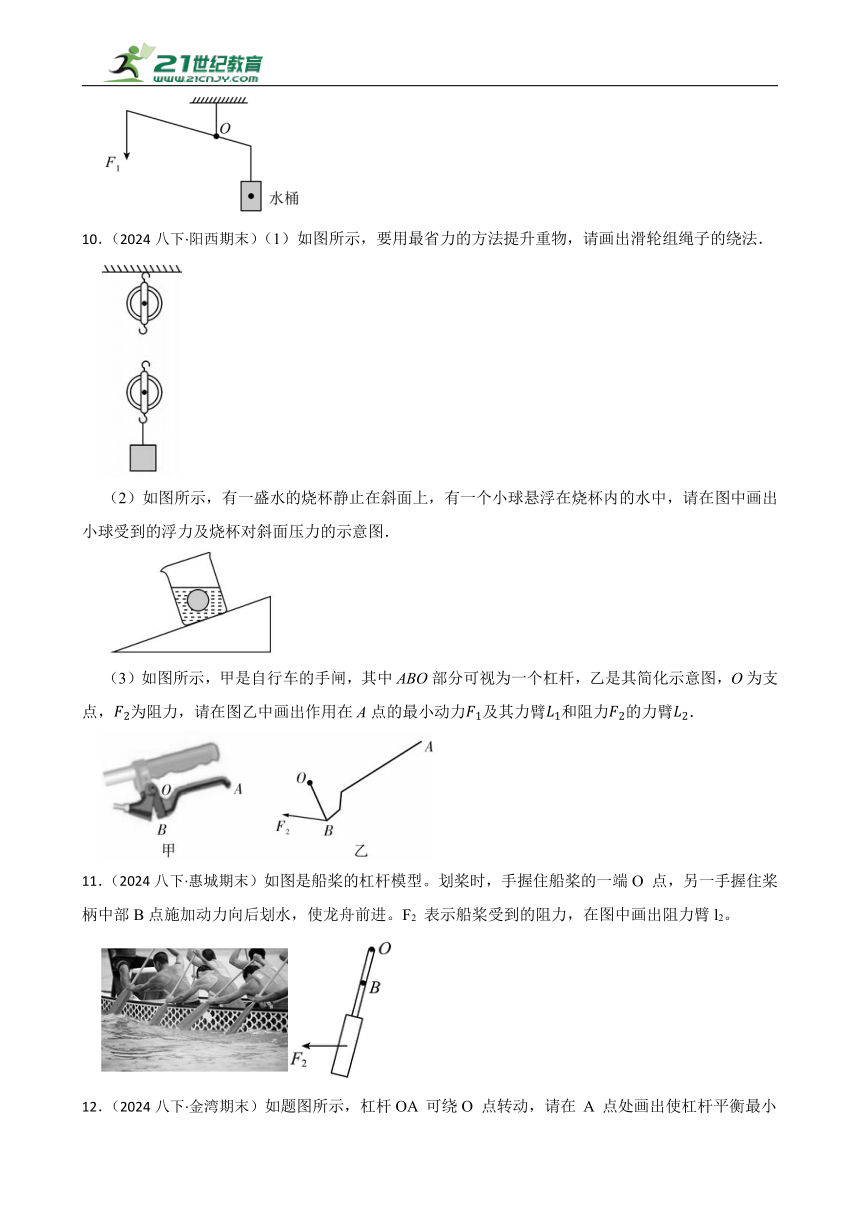

10．（2024八下·阳西期末）（1）如图所示，要用最省力的方法提升重物，请画出滑轮组绳子的绕法．
（2）如图所示，有一盛水的烧杯静止在斜面上，有一个小球悬浮在烧杯内的水中，请在图中画出小球受到的浮力及烧杯对斜面压力的示意图．
（3）如图所示，甲是自行车的手闸，其中ABO部分可视为一个杠杆，乙是其简化示意图，O为支点，为阻力，请在图乙中画出作用在A点的最小动力及其力臂和阻力的力臂．
11．（2024八下·惠城期末）如图是船桨的杠杆模型。划桨时，手握住船桨的一端O 点，另一手握住桨柄中部B点施加动力向后划水，使龙舟前进。F2 表示船桨受到的阻力，在图中画出阻力臂l2。
12．（2024八下·金湾期末）如题图所示，杠杆OA 可绕O 点转动，请在 A 点处画出使杠杆平衡最小动力 F的示意图，并画出阻力臂l。

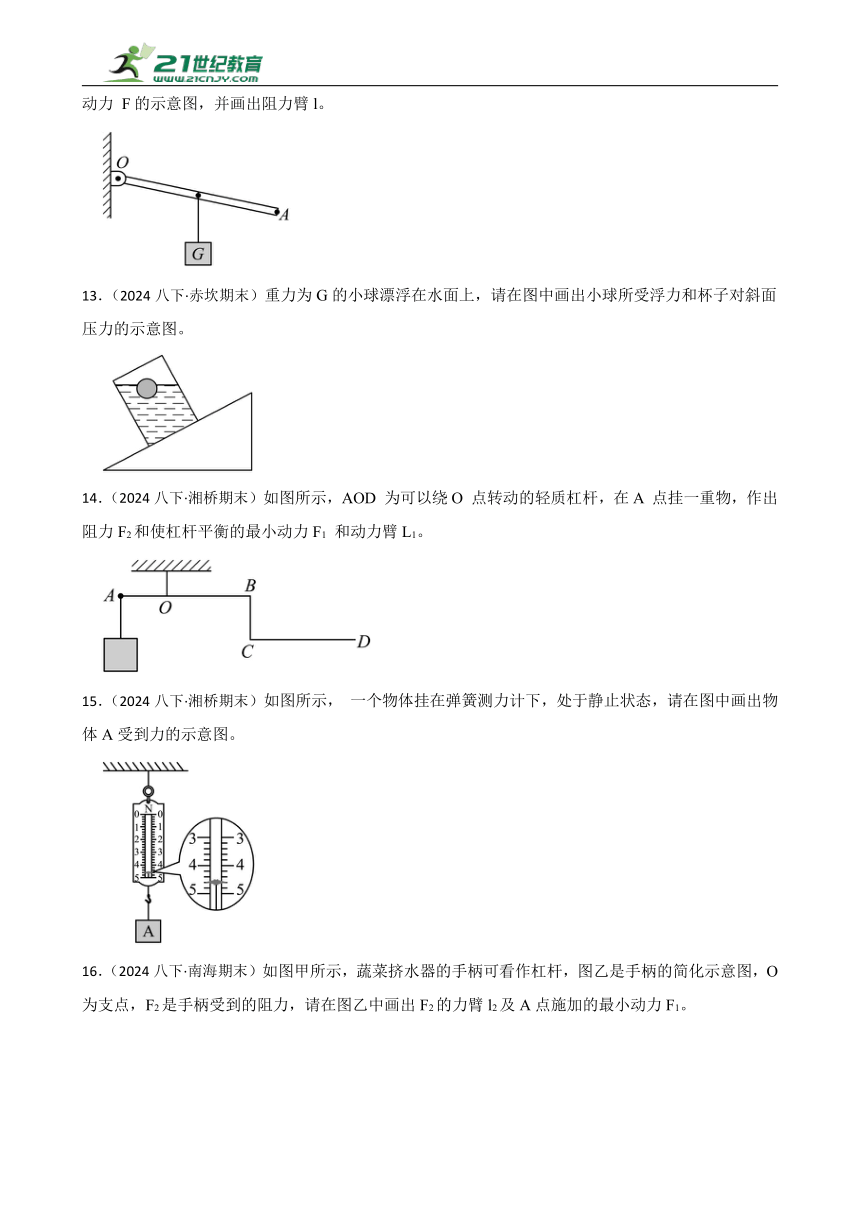

13．（2024八下·赤坎期末）重力为G的小球漂浮在水面上，请在图中画出小球所受浮力和杯子对斜面压力的示意图。
14．（2024八下·湘桥期末）如图所示，AOD 为可以绕O 点转动的轻质杠杆，在A 点挂一重物，作出阻力F2和使杠杆平衡的最小动力F1 和动力臂L1。
15．（2024八下·湘桥期末）如图所示， 一个物体挂在弹簧测力计下，处于静止状态，请在图中画出物体A受到力的示意图。
16．（2024八下·南海期末）如图甲所示，蔬菜挤水器的手柄可看作杠杆，图乙是手柄的简化示意图，O为支点，F2是手柄受到的阻力，请在图乙中画出F2的力臂l2及A点施加的最小动力F1。
17．（2024八下·桑植期末）在图中画出滑轮组提升物体A时最省力的绕绳方法。
18．（2024八下·蓬江期末）在图中力F作用在杠杆的A端，画出它的力臂L。
19．（2024八下·蓬江期末）如图所示，图中虚线描绘的是实心球离开人手后运动的路径，请画出实心球在图所示位置时受到的所有力的示意图（不计空气阻力）。
20．（2024八下·顺德期末）如图甲所示，长方体小木块被绳子拴着静止在盛水的容器中．
①在O点画出木块所受重力G、拉力和浮力的示意图；G F拉 F浮
②剪断绳子后，木块上浮直至静止，在图乙中画出剪断绳子后水对容器底的压强p随时间t变化的大致图像。
21．（2024八下·顺德期末）如图所示，钓鱼竿可视为以O为支点的杠杆，请在A点画出动力，在B点画出阻力，并画出阻力臂l2。
22．（2024八下·禅城期末）工人师傅利用题图所示的滑轮组和机车组装提升重物，绳索自由端与机车尾部A点相连，请在题图中补全滑轮组的绕线方式。
23．（2024八下·禅城期末）如题图，是一种常见的一侧带有书柜的办公桌。A点是书柜重心，现要在B点用一个最小的力将其一端抬离地面，请画出书柜的重力和这个最小的力F示意图并标明支点O、作出其力臂。
24．（2024八下·清原期末）如图所示，小海站在A处用滑轮组提升重物，请画出滑轮组最省力的绕线方法。
25．（2024八下·端州期末）如图所示，人站在地面上用滑轮组提升重物，请在图中用笔画线代替绳子（按照题目要求作图）
26．（2024八下·中山期末）如题图甲所示是一种下开式窗户，图乙是简化后的示意图，其中B为转动轴，O为窗扇的重心。画出窗扇向外推开时其重力G的力臂L和作用在A点所用最小力F的示意图。
27．（2024八下·英德期末）小明看见妈妈用笤帚在扫地，如图甲所示，O为支点，作用在A点的动力为，在图乙中画出动力的力臂，以及作用在B点的阻力的示意图。
28．（2024八下·英德期末）孝敬长辈是中华民族的传统美德，如图甲是小明推轮椅上的奶奶上坡的情景。图乙为简化模型图，请在图乙作出轮椅的重力和对路面压力的示意图。
29．（2024八下·平桥期末）请在图中画出最小拉力F1的示意图和力F2的力臂L2。
30．（2024八下·海门期末）如图所示，物体静止在斜面上，画出物体所受摩擦力和物体对斜面压力的示意图。
31．（2024八下·德阳期末）如图所示，木块漂浮在装有水的烧杯中。请画出烧杯壁A点受到水的压力F和木块受到的浮力F浮。
32．（2023八下·湛江期末）请在图中画出人拉重物上升时，最省力的绕线方法．
答案解析部分
1．
悬挂物体重力的作用点在重心，方向是竖直向下，向下画出重力，并标G；过支点O点作动力F1作用线的垂线，即动力F1的力臂；示意图为：
物体受到的重力竖直向下；作用点在重心；杠杆上的力臂需要从支点向力的作用线作垂线。
2．
解：从支点O作动力F1作用线的垂线段，即为动力臂l1；物体A对杠杆的拉力是阻力F2，方向竖直向下，由此画出阻力的示意图，如图所示：
。
先确定阻力作用点，然后过阻力作用点表示阻力的方向（即竖直向下）；
力臂的画法：首先确定支点O，再由支点向动力作用线作垂线，标出L1。
3．
4．
5．
根据图像，人在上方，拉力向上，从动滑轮的挂钩开始依次绕绳子，最后有三段绳子承担物重，是最省力的绕法，如图所示：
使用一个定滑轮和一个动滑轮，组装绳子股数越多越省力。
6．
重力的方向竖直向下，作用点在物体的重心，从重心竖直向下画线，标G，如图所示：
物体受到的重力竖直向下，作用点在重心。
7．
根据图片可知，易拉罐在地面上保持静止状态，则重力和支持力平衡，二者大小相等，方向相反。因为重力的方向是竖直向下，所以支持力的方向竖直向上，二力的作用点可都画在易拉罐的重心上，如图所示：
对易拉罐进行受力分析，确定力的三要素，然后沿力的方向画一条带箭头的线段即可。
8．
重力竖直向下，过不倒翁的重心C，作竖直向下有向线段，标G；地面受到的压力作用点在不倒翁与地面的接触点，压力垂地面向下的压力，标符号F，如图。
物体受到的重力竖直向下，作用点在重心；压力和支撑面垂直，作用点在物体接触面上。
9．
力臂L1是支点O到动力F作用线的垂线段，水桶所受重力的方向竖直向下，作用点在水桶的重心位置，如图所示：
重力和力臂的作图
1，力臂指的是从支点到力的作用线的距离，所以先找支点，再找力的作用线，最后做垂直，用大括号括起来，标上L1。
2，重力的方向始终是竖直向下，把重心选在水桶的中心。
10．（1）
（2）
（3）
（1）根据图片可知， “一动一定”两个滑轮组成滑轮组时，承担物重的段数最多为3段，此时最省力，根据奇动偶定，绳子的固定端在动滑轮上，如图所示：
（2）小球在水中静止时，所受到的浮力的F的作用点在重心，方向是竖直向上的。
烧杯对斜面的压力作用在在物体和斜面的接触面上，方向垂直斜面向下，
如下图所示：
（4） 中支点在O点，当OA作为动力臂l1时，动力臂是最长的，根据杠杆平衡条件可知，此时的动力是最小的；动力的方向应该垂直OA向上，过点A垂直于OA向上作出最小动力F1的示意图；
从支点O作阻力F2作用线的垂线，支点到垂足的距离为阻力臂l2，如图所示：
（1） 要使滑轮组省力，就是使最多的绳子段数来承担动滑轮的拉力，图中滑轮组由一个动滑轮和一个定滑轮组成，有两种绕线方法。若n为偶数，绳子固定端在定滑轮上；若n为奇数，绳子固定端在动滑轮上；即：“奇动偶定”。
（2）根据题意确定力的三要素，然后沿力的方向画带箭头的线段即可；
（3） 根据杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；
（4）阻力臂是指从支点到阻力的作用线的距离。
11．
12．
图中，支点在O点，阻力跟阻力臂一定，动力臂越长，动力越小；连接OA为动力臂时最长，过A点作OA的垂线，表示最小力F，阻力使杠杆顺时针转动，动力的方向应该向上，如图所示：
使用杠杆时，支点到动力作用点的连线，是最大的动力臂，最小的动力和最大的动力臂垂直。
13．
14．
解：（1）由图知，阻力F2的是重物对杠杆的拉力，作用点在A点，方向竖直向下，据此做出F2的示意图；
（2）由杠杆平衡条件F1L1=F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小。图中支点在O点，因此OD作为动力臂最长，重物对杠杆的拉力使杠杆沿逆时针转动，则动力F1应使杠杆沿顺时针转动，过D点垂直于OB向下做出最小动力F1的示意图，如图所示：
（1）根据图示确定阻力F2的作用点和方向，根据力的示意图的画法画出F2的示意图；
（2）根据杠杆平衡条件画出使杠杆保持静止的最小动力F1的示意图：动力×动力臂=阻力×阻力臂（F1L1=F2L2），在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小。
15．
物体A处于静止状态，受到平衡力的作用；
对物体受力分析可知，物体A受到重力和拉力；
根据二力平衡知识，物体A受到拉力跟重力大小相等、方向相反、作用在同一条直线上；
读出弹簧测力计示数为4.6N，即拉力F=4.6N，重力G=4.6N；
根据分析，可依次作出物体A受到的重力、拉力的示意图。
此题应利用二力平衡的知识，求出摩擦力，并知道，摩擦力的大小与压力以及接触面的粗糙程度有关，而与接触面积无关。
16．
O为支点，点O到F2的垂线段就是F2的力臂；
由杠杆平衡条件F1×l1=F2×l2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂最长，由图知动力的方向应该向下，过A点垂直于OA向下作出最小力的示意图。如下图所示：
（1）力臂的概念：力臂是指从支点到力的作用线的距离；
（2）根据杠杆平衡的条件，F1×l1=F2×l2，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长。而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长，据此可解决此题。
17．
解：根据“奇动偶定”的原则可得，将绳子一端固定在动滑轮上最省力，因此将绳子的一端固定在动滑轮上，然后将绳子绕在滑轮组上。如图所示：
一定一动，最多有3段绳子承担物重，根据“奇动偶定”的原则确定绕法，即将绳子一端固定在动滑轮上为最省能力的绕法，并将绳子绕在滑轮组上即可。
18．
由图知，杠杆的支点为O，先延长力F画出力的作用线，然后从支点O向力的作用线作垂线段，即为F的力臂L，如图所示：
先找到支点，然后画出力的作用线，最后从支点向力的作用线作垂线段，即为所作的力臂。
19．
不计空气阻力，实心球在最高点时只受到重力作用，过球的重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：
画力的示意图，首先要对物体进行受力分析，看物体受几个力，要先分析力的大小、方向和作用点，再按照画图的要求画出各个力。
20．
①由图甲可知，木块受竖直向下的重力、拉力和竖直向上的浮力作用，示意图如图甲所示：
②剪断绳子后，木块上浮，在上表面未露出之前，容器内水的高度不变，由p=ρgh可知，这一阶段水对容器底的压强不变；当上表面露出水面后，水面下降，由p=ρgh可知，这一阶段水对容底的压强减小，当木块漂浮在水面后，容器中水的深度不变，水对容器底的压强不变，故剪断绳子后水对容器底的压强p随时间t变化关系如图乙所示：
①由图甲可知，木块受竖直向下的重力、拉力和竖直向上的浮力作用；
②剪断绳子后，木块上浮，当上表面露出水面后，水面下降，直至木块静止在水面，由p=ρgh可知，剪断绳子后水对容器底的压强p随时间t变化关系。
21．
分别从A、B点开始，沿垂直于OA向上、竖直向下的方向画一条带箭头的线段，并在线段末尾标上相关字母，即为动力和阻力示意图；
从支点O向阻力F2的作用线作垂线，支点到垂足的距离为动力臂L2。如图所示：
阻力是鱼对钓鱼竿的拉力，作用点在B点，方向竖直下；动力的作用点在A点，方向垂直于OA向上。据此按照力的示意图的画法画出动力和阻力，然后根据力臂是指从支点到力的作用线的距离作出阻力臂。
22．
解：由图知，滑轮组有一个动滑轮和一个定滑轮，题目要求绳索经地面上的滑轮改变拉力方向后与机车尾部水平相连，则拉力方向向下，如图所示：
使用滑轮组可以省力，也可以改变力的方向，在设计与组装滑轮组时，要根据实际情况而定。
23．
解：由图知，抽屉在书桌的右侧，所以当作用力在左侧B点时，以右侧下端O为支点，此时阻力臂最小，连接O与B，当OB为动力臂时，动力臂最长，根据杠杆的平衡条件可知，此时的动力最小，所以最小的力F应与OB垂直且方向向上，重力的方向，竖直向下，如图所示：
（1）根据杠杆的平衡条件：F1L1=F2L2，在阻力相同的情况下，阻力臂越短、动力臂越长，所用的动力越小，越省力，所以关键是确定支点。
（2）当力臂为支点到力的作用点的距离时，力臂最长；
（3）重力作用在中心，方向竖直向下。
24．
25．
26．
27．
根据图像，阻力F2的作用是阻碍其转动，所以阻力F2的方向与F1相反，作用点在B，画出水平向右的阻力F2；从支点O向动力F1的作用线作垂线段，即为动力臂L1，如图所示：
力臂是支点到力的作用线的垂线；阻力是阻碍杠杆转动的力。
28．
重力方向竖直向下，重力的作用点在物体的重心；压力方向垂直于坡面向下，作用点在坡面上，作图如下：
重力方向竖直向下；压力和支撑面垂直向下。
29．
30．
物体对斜面的压力的作用点在物体与斜面接触面的中点处，过此点作垂直于斜面向下的压力，标上符号F；
物体静止在斜面上，过物体的重心作沿斜面向上的摩擦力，标上符号f，如图所示：
1.压力：垂直压在物体表面的力，方向垂直并指向被压物体；
2.摩擦力的方向与物体相对运动趋势的方向相反，符号为f。
31．
小球受到的浮力作用在其重心上，方向竖直向上，由此画出浮力的示意图，用符号F浮表示；烧杯壁A点受到水的压力作用在A点，方向垂直容器壁向下，由此画出压力的示意图，用符号F表示；如图所示：
压力：垂直压在物体表面的力，方向垂直并指向被压物体；
浮力方向：竖直向上，符号为F浮。
32．
根据图片可知，自由端的拉力方向应该向上，从动滑轮的挂钩开始依次绕绳子，最后有三段绳子承担物重，这种绕法最省力，如图所示：
根据图片确定拉力的方向，进而确定绳子的缠绕方法即可。
