教材梳理
第二十章 电 与 磁
第一课时 磁现象 电流的磁效应

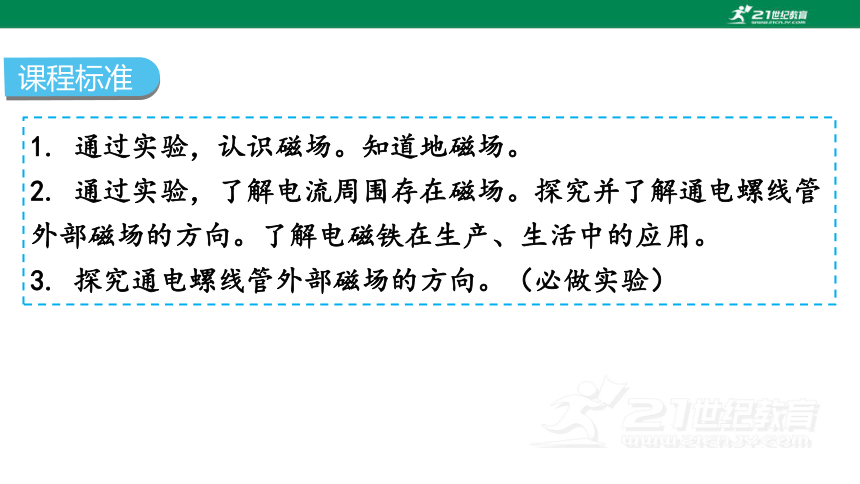

1. 通过实验，认识磁场。知道地磁场。
2. 通过实验，了解电流周围存在磁场。探究并了解通电螺线管外部磁场的方向。了解电磁铁在生产、生活中的应用。
3. 探究通电螺线管外部磁场的方向。（必做实验）
课程标准
考点梳理

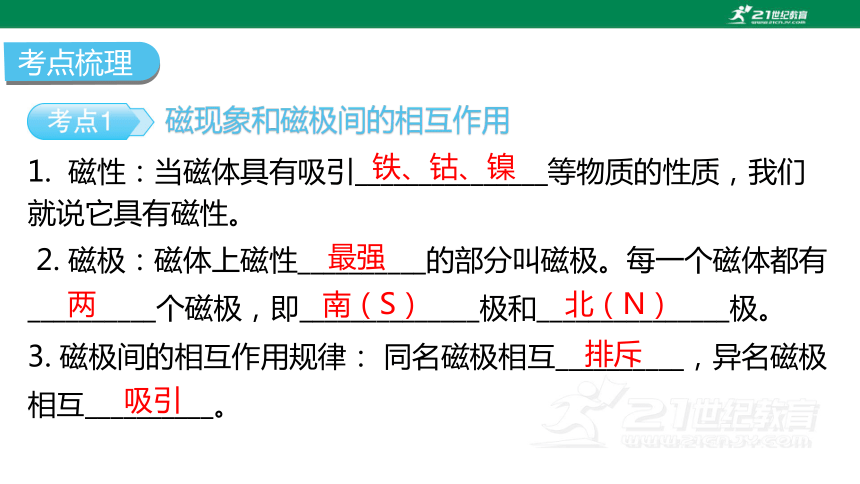

磁现象和磁极间的相互作用
1. 磁性：当磁体具有吸引_______________等物质的性质，我们就说它具有磁性。
2. 磁极：磁体上磁性__________的部分叫磁极。每一个磁体都有__________个磁极，即______________极和_______________极。
3. 磁极间的相互作用规律： 同名磁极相互__________，异名磁极相互__________。
铁、钴、镍
最强
两
南（S）
北（N）
排斥
吸引

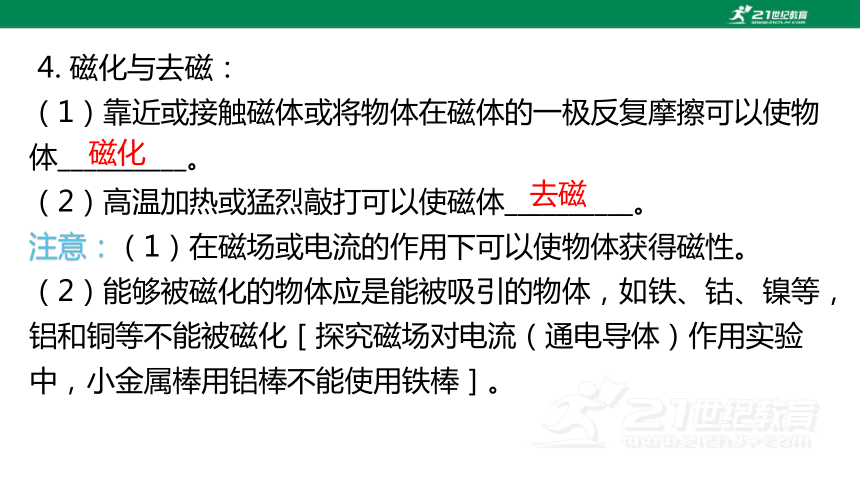

4. 磁化与去磁：
（1）靠近或接触磁体或将物体在磁体的一极反复摩擦可以使物体__________。
（2）高温加热或猛烈敲打可以使磁体__________。
注意：（1）在磁场或电流的作用下可以使物体获得磁性。
（2）能够被磁化的物体应是能被吸引的物体，如铁、钴、镍等，铝和铜等不能被磁化［探究磁场对电流（通电导体）作用实验中，小金属棒用铝棒不能使用铁棒］。
磁化
去磁

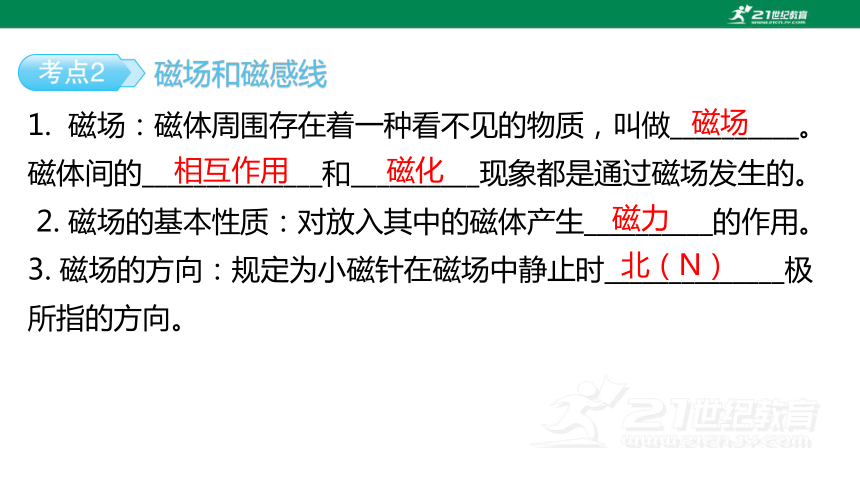

1. 磁场：磁体周围存在着一种看不见的物质，叫做__________。 磁体间的______________和__________现象都是通过磁场发生的。
2. 磁场的基本性质：对放入其中的磁体产生__________的作用。
3. 磁场的方向：规定为小磁针在磁场中静止时______________极所指的方向。
磁场
磁场和磁感线
相互作用
磁化
磁力
北（N）

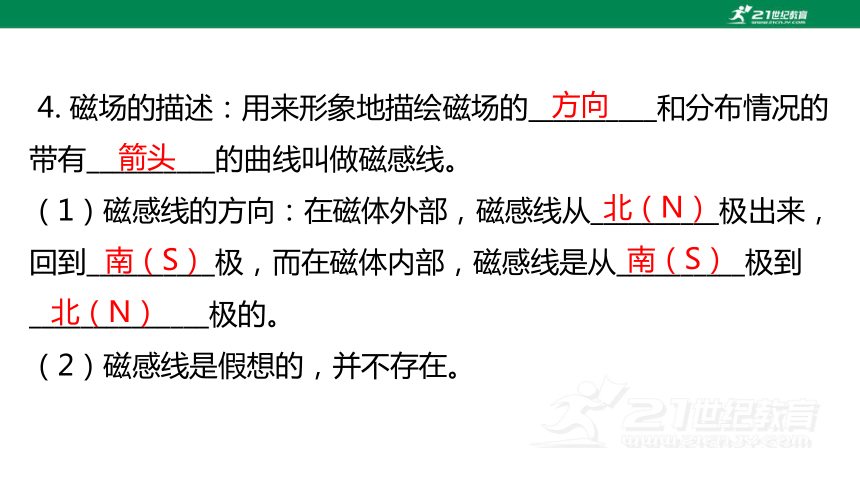

4. 磁场的描述：用来形象地描绘磁场的__________和分布情况的带有__________的曲线叫做磁感线。
（1）磁感线的方向：在磁体外部，磁感线从__________极出来，回到__________极，而在磁体内部，磁感线是从__________极到______________极的。
（2）磁感线是假想的，并不存在。
方向
箭头
北（N）
南（S）
南（S）
北（N）

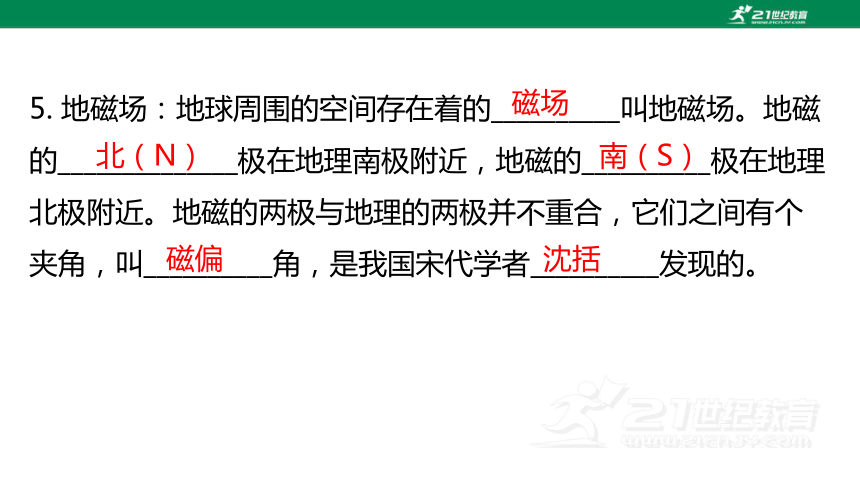

5. 地磁场：地球周围的空间存在着的__________叫地磁场。地磁的______________极在地理南极附近，地磁的__________极在地理北极附近。地磁的两极与地理的两极并不重合，它们之间有个夹角，叫__________角，是我国宋代学者__________发现的。
磁场
北（N）
南（S）
磁偏
沈括

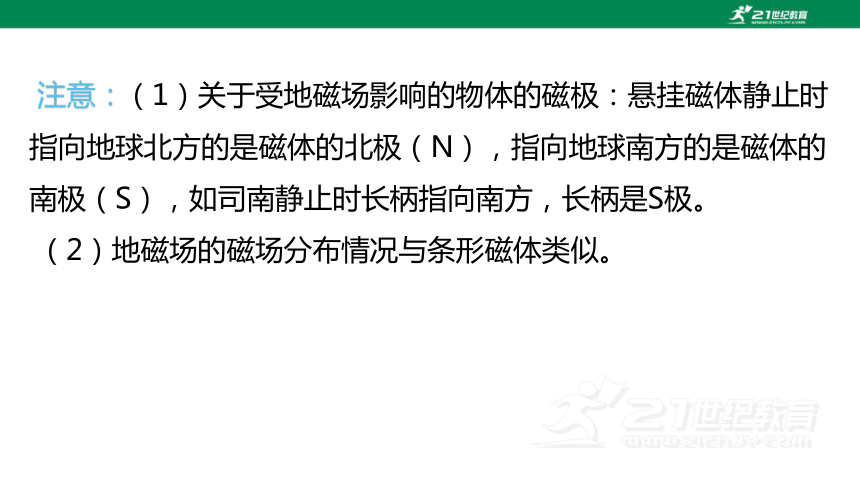

注意：（1）关于受地磁场影响的物体的磁极：悬挂磁体静止时指向地球北方的是磁体的北极（N），指向地球南方的是磁体的南极（S），如司南静止时长柄指向南方，长柄是S极。
（2）地磁场的磁场分布情况与条形磁体类似。

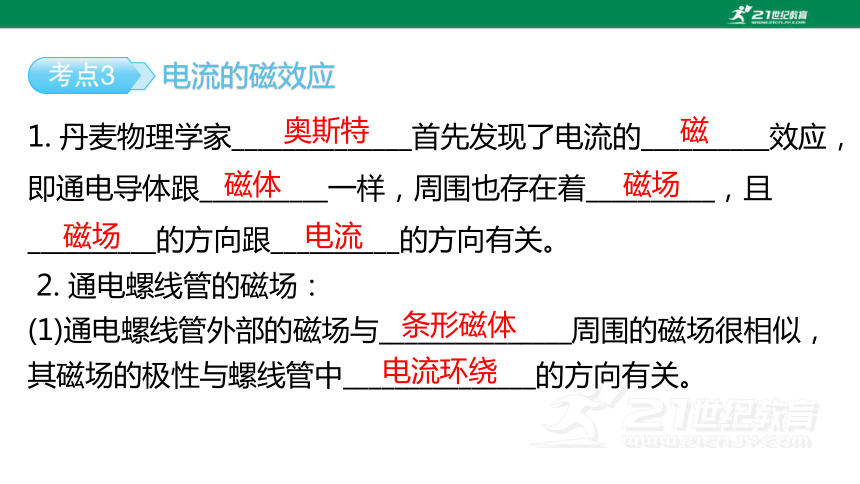

1. 丹麦物理学家______________首先发现了电流的__________效应，即通电导体跟__________一样，周围也存在着__________，且__________的方向跟__________的方向有关。
2. 通电螺线管的磁场：
(1)通电螺线管外部的磁场与_______________周围的磁场很相似，其磁场的极性与螺线管中_______________的方向有关。
奥斯特
电流的磁效应
磁
磁体
磁场
磁场
电流
条形磁体
电流环绕

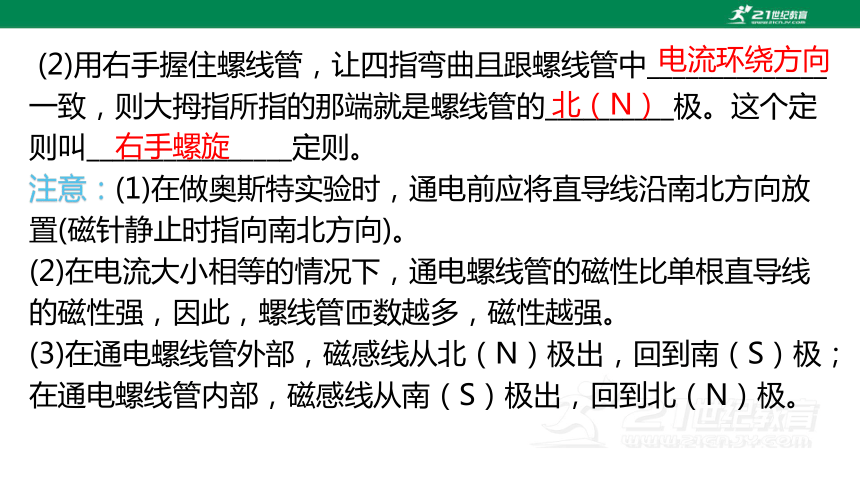

(2)用右手握住螺线管，让四指弯曲且跟螺线管中______________一致，则大拇指所指的那端就是螺线管的__________极。这个定则叫________________定则。
注意：(1)在做奥斯特实验时，通电前应将直导线沿南北方向放置(磁针静止时指向南北方向)。
(2)在电流大小相等的情况下，通电螺线管的磁性比单根直导线的磁性强，因此，螺线管匝数越多，磁性越强。
(3)在通电螺线管外部，磁感线从北（N）极出，回到南（S）极；在通电螺线管内部，磁感线从南（S）极出，回到北（N）极。
电流环绕方向
北（N）
右手螺旋

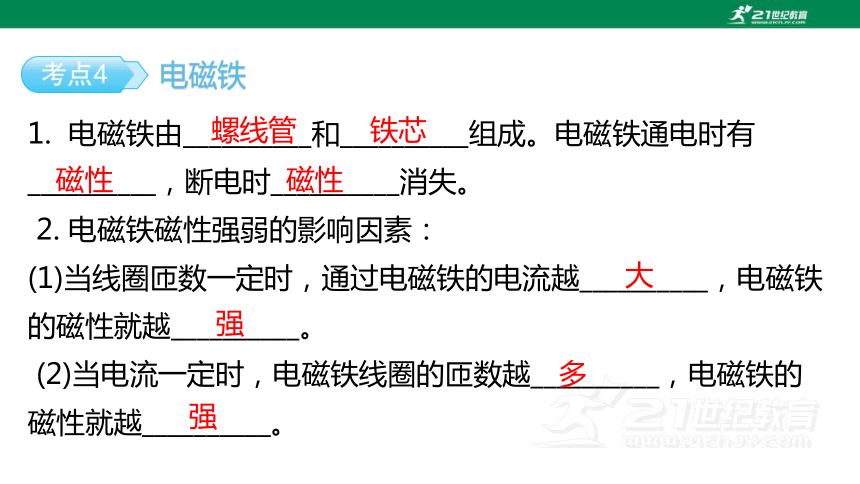

1. 电磁铁由__________和__________组成。电磁铁通电时有__________，断电时__________消失。
2. 电磁铁磁性强弱的影响因素：
(1)当线圈匝数一定时，通过电磁铁的电流越__________，电磁铁的磁性就越__________。
(2)当电流一定时，电磁铁线圈的匝数越__________，电磁铁的磁性就越__________。
螺线管
电磁铁
铁芯
磁性
磁性
大
强
多
强

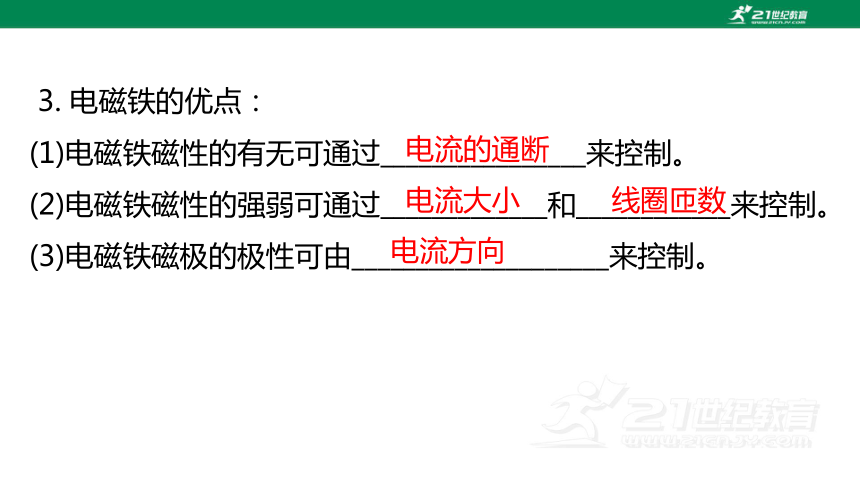

3. 电磁铁的优点：
(1)电磁铁磁性的有无可通过________________来控制。
(2)电磁铁磁性的强弱可通过_____________和____________来控制。
(3)电磁铁磁极的极性可由____________________来控制。
电流的通断
电流大小
线圈匝数
电流方向
4. 电磁继电器：
(1)主要结构有__________，__________，__________，__________，__________等。
(2)由______________电路和______________电路组成。实现了由低电压、弱电流控制__________、__________。 还可实现自动控制。
注意：电磁铁工作的原理是电流的磁效应。
电磁铁
衔铁
弹簧
动触点
静触点
低压控制
高压工作
高电压
强电流
课本简练
1. （九全P120图20.1-2改编）下列物体中，都能被磁体吸引的是（ ）
A. 铜片、铁片 B. 铜片、铝片
C. 钴片、锌片 D. 铁片、镍片
D
2. （九全P123图20.1-9改编）请根据图1－20－1中小磁针N极的指向，标出磁体的N、S极，并标出磁感线的方向。
如答图1－20－1所示。
3. (九全P128动手动脑学物理2改编)在图1－20－2中标出通电螺线管的N极并用箭头标出P点磁感线的方向。
如答图1－20－2所示。
4. (九全P129想想议议改编)电磁铁的磁性强弱与下列因素中无关的是（ ）
A. 通入电流的大小
B. 通入电流的方向
C. 电磁铁线圈的匝数
D. 插入线圈的铁芯
B
易错精讲
【例1】关于磁场和磁感线，下列说法正确的是___________________（均填序号）。
（1）磁场看不见、摸不到，但可以借助小磁针感知它的存在
（2）磁场对放入其中的物体有力的作用
（3）磁场中某点的磁场方向是由放在该点的小磁针的N极决定的
（4）磁感线是能形象地描述磁场分布的曲线，实际不存在
（5）磁感线的疏密程度可以反映磁场的强弱程度
易错点1
磁场与磁感线
（1）（4）（5）
【变式1】a、b两个磁极间的磁感线分布如图1－20－3所示。下列说法正确的是（ ）
A. a端磁极是S极，b端磁极是N极
B. P点没有磁场
C. 磁感线是真实存在的
D. Q点的磁场方向水平向右
D
【例2】地球周围存在着磁场——地磁场。请在图1－20－4中的适当位置标出地磁场的南、北极并用箭头在地磁场的磁感线上标出地磁场的方向。
易错点2
地磁场
如答图1－20－3所示。
【变式2】请在图1－20－5中将小磁针的北极涂黑，并以“N”表示。
如答图1－20－4所示。
【例3】（2024无锡）请在图1－20－6中的括号内标出通电螺线管左端的磁极，并在P点标出磁感线的方向。
易错点3
右手螺旋定则
如答图1－20－5所示。
【变式3】（2024苏州）请在图1－20－7中标出电源和螺线管上方的极性。
如答图1－20－6所示。
【例4】（2024自贡）如图1－20－8所示是自贡某科技小组设计的一种温度自动控制报警装置电路图，下列关于它的说法正确的是（ ）
A. 当温度达到90 ℃时，报警装置就会响铃，同时红灯亮
B. 当温度达到90 ℃时，报警装置就会响铃，同时绿灯亮
C. 当温度低于90 ℃时，报警装置就会响铃，同时绿灯亮
D. 当温度低于90 ℃时，报警装置就会响铃，同时红灯亮
易错点4
电磁继电器
A
【变式4】如图1－20－9是一款利用热传感器（温度越高，热传感器电阻越小）设计的高温报警器电路。闭合开关S，当环境温度过高时，电铃响，灯泡不亮；当环境温度较低时，电铃不响，灯泡亮。请你将电铃、灯泡和热传感器（ ）画到合适的虚线框内。
如答图1－20－7所示。
实验 探究通电螺线管外部磁场的方向(10年0考)
重点实验
实验名称 探究通电螺线管外部磁场的方向
实验器材 电源、螺线管、铁棒、小磁针(铁屑)、开关、导线
考点归纳 (1)在螺线管中插入铁棒的作用：增强磁场
(2)铁屑的作用:反映通电螺线管的磁场分布情况
(3)小磁针的作用:确定某点磁场的方向(小磁针静止时N极所指的方向就是该点磁场的方向)及通电螺线管的极性
（4）改变环绕螺线管的电流方向,小磁针N极指向随之改变，说明通电螺线管周围的磁场方向与螺线管中电流方向有关
考点归纳 （5）通电螺线管的磁性
强弱与螺线管中电流
的大小、线圈匝数、
有无铁芯有关
实验结论 (1)通电螺线管外部的磁场和条形磁体的磁场相似
(2)通电螺线管两端的极性和螺线管中的电流方向有关
(3)右手螺旋定则：用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极
【例】【科学探究】在探究通电螺线管外部磁场的实验中，采用了图1－20－10甲所示的实验装置。
【实验现象1】
(1)当闭合开关S后，小磁针__________(填“会”或“不会”)发生偏转，说明通电螺线管与小磁针之间通过__________产生力的作用。
【实验现象2】
(2)用铁屑来做实验，得到了图1－20－10乙所示的情形，它与__________磁铁的磁场分布相似。为描述磁场而引入的磁感线__________真实存在的。
会
磁场
条形
不是
【实验步骤】
(3)通电螺线管周围的磁场方向和电流方向有关。验证方法是___________________________________________________________。
改变螺线管中的电流方向，观察小磁针的指向变化情况
【实验结论1】
(4)为了研究通电螺线管的磁极性质，老师与同学们一起对螺线管可能的电流方向和绕线方式进行了实验，得到了如图1－20－11所示的四种情况。实验说明通电螺线管的磁极极性只与它的____________有关，且这个关系可以用_____________________判断。
电流方向
右手螺旋定则
【实验结论2】
(5)闭合开关S，通电螺线管周围的小磁针N极指向如图1－20－12所示，由图可知：在通电螺线管外部，磁感线是从__________极发出，最后回到__________极的。(均填“N”或“S”)
N
S
考点1 磁场和磁现象［10年2考：2015年(综合)、2018年(综合)考查］
1. 【科学观念】物理学是美的，许多物理现象都具有对称美、平衡美和曲线美。下列优美的曲线中，用磁感线描述磁体外部磁场正确的是（ ）
考点精练
A
2. 有两根大头针被磁铁吸引，悬在磁铁下方，下图所示的四幅图中能正确反映实际情况的是（ ）
B
3. 【传统文化】最早的磁化技术出现在我国宋代。据《武经总要》记载，如图1－20－13所示，古人先将鱼形铁烧红，令铁鱼头尾指向南北，然后将其放入水中冷却，依靠地磁场获得磁性，再将其放入水中漂浮制成指南鱼，图中是它静止时的指向。下列判断正确的是（ ）
A. 鱼形铁不能被磁体吸引
B. 指南鱼的腹部磁性最强
C. 指南鱼周围存在磁场
D. 指南鱼鱼头应标注“S”
C
考点2 电流的磁效应［10年7考：2015年(综合)、2016年(选择)、2017年(填空和实验) 、2018年(填空)、2020年(作图)、2022年(作图)、2023年(填空)考查］
4. 【科学探究】（2023广东）如图1-20-14所示，桌面上有一枚转动灵活的小磁针，静止时，小磁针__________极指南。当导线与电池触接时，小磁针发生偏转，说明通电导线周围存在__________；断开电路，小磁针__________（填“会”或“不会”）回到原来位置。
S
磁场
会
5. （2022广东）如图1-20-15所示，请画出通电螺线管中的电流方向和它外部磁感线a的方向。
如答图1-20-8所示。
6. 【科学探究】（2024长春模拟）在探究“通电螺线管外部磁场的方向”的实验中：
（1）实验前，可自由转动的小磁针静止时均指南北，这说明________________________。
地球周围存在磁场
（2）闭合开关，小磁针静止时的指向如图1-20-16所示，请在图中标出通电螺线管的N极和电源的正极。
（3）对调电源的正负极，闭合开关，小磁针的指向与之前相反，说明通电螺线管外部的磁场方向与__________方向有关。
（4）实验中，小磁针所起的作用是____________________。
如答图1-20-9所示。
电流
显示磁场的方向
考点3 电磁铁［10年3考：2016年(选择)、2018年(填空)、2024年(综合)考查］
7. 探究影响电磁铁磁性强弱的因素时，设计了如图1-20-17所示的电路，下列说法中（ ）
①电磁铁A、B上方都是N极②通过电磁铁A和B的电流相等③电磁铁A的磁性比电磁铁B的磁性弱④向右移动滑片P，电磁铁A、B磁性都增强
A. 只有①②正确 B. 只有③④正确
C. 只有②④正确 D. 只有②③正确
D
8. 【实践应用】（2024榆次区二模）如图1-20-18是一种称为“人工心脏泵”（血泵）的体外装置的示意图，医生给心脏疾病的患者做手术时，用它来代替心脏推动血液循环。其中线圈AB固定在用软铁制成的活塞柄上（相当于一个电磁铁），通电时线圈与活塞柄组成的系统与固定在左侧的磁体相互作用，从而带动活塞运动。下列判断正确的是（ ）
A. 若电源的左端为负极，闭合开关，活塞
向左移
B. 用铜芯代替铁芯可以增加活塞的推力
C. 减少线圈AB的匝数可以增加活塞的推力
D. 滑动变阻器滑片向右移动将减小活塞的推力
D
9. （创新题）按要求将图1-20-19中的电磁铁连入你设计的电路中（在虚线框内完成）。 要求：A. 在虚线框内加入电源，使小磁针静止时如图所示；B. 在虚线框内加入滑动变阻器，向右移动滑动变阻器滑片时，电磁铁的磁性变弱。
如答图1-20-10所示。
10. 小明经常忘记照顾家中花草，所以他设计了一个花盆缺水时可以自动给花浇水的电路，如图1－20－20所示。探针放在花盆底部，若探针检测到花盆内含水量低于标准值，就自动闭合开关，使电磁铁工作；若探针检测到花盆内含水量高于标准值，就自动断开开关。
（1）小灯泡亮起意味着此时含水量
是__________（填“高于”或“低于”）
标准值。
高于
（2）电磁继电器中的衔铁__________（填“可以”或“不可以”）用铜块来代替，理由是____________________________。
（3）如果将电池正负极调转，_________（填“会”或“不会”）影响该装置的工作。
不能
铜块不能被电磁铁吸引
不会
考点4 综合真题
11. （2016广东）如图1－20－21所示，开关S闭合，小磁铁处于静止状态后，把滑动变阻器的滑片P缓慢向右移动，此时悬挂的小磁铁的运动情况是（ ）
A. 向下移动 B. 向上移动
C. 静止不动 D. 无法确定
B
12. （2018广东）如图1－20－22所示，条形磁铁放在水平木桌上，电磁铁右端固定并与条形磁铁在同一水平面上。闭合开关S，当滑动变阻器的滑片P逐渐向右移动时，条形磁铁仍保持静止，此时电磁铁的左端为__________极，条形磁铁受到的摩擦力__________（填“变大”“变小”或“不变”），方向水平__________（填“向左”或“向右”）。
北（N）
变大
向左
13. （2024广东）我国载人潜水器“奋斗者”号突破万米深潜。潜水器内氧气浓度过低会影响内部人员的生命安全。氧气可通过电解水的方式来制备。某科创小组设计了氧气浓度报警装置，其简化电路（未连接完整）如图1-20-23甲所示。气敏箱可等效为一个电阻，其阻值R与氧气浓度c的关系如图1-20-23乙所示。闭合开关S，当氧气浓度c＞0.28 kg/m3时，绿灯正常发光；当c≤0.28 kg/m3时，红灯
正常发光。已知电源电
压及两灯的额定电压均
为4.8 V，电磁铁线圈的
电阻忽略不计。
（1）“奋斗者”号下潜过程中，受到海水的压强变__________。
（2）电解水制备氧气的过程中，电能主要转化为__________能。
（3）图甲中的A灯为__________（填“红”或“绿”）灯。
大
化学
绿
（4）闭合开关S，当c＝0.28 kg/m3时，通过电磁铁线圈的电流为__________A。
（5）请根据文中信息，用笔画线代替导线，将图甲所示电路连接完整，要求导线不能相交（ 为接线柱）。
0.1
如答图1－20－11所示。
