教材梳理
第十八章 电 功 率
第一课时 电能与电功率

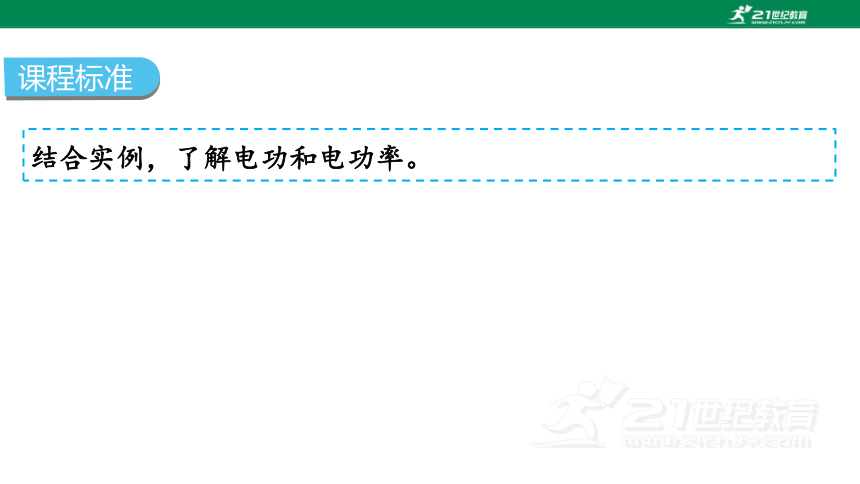

结合实例，了解电功和电功率。
课程标准
考点梳理
电能和电功

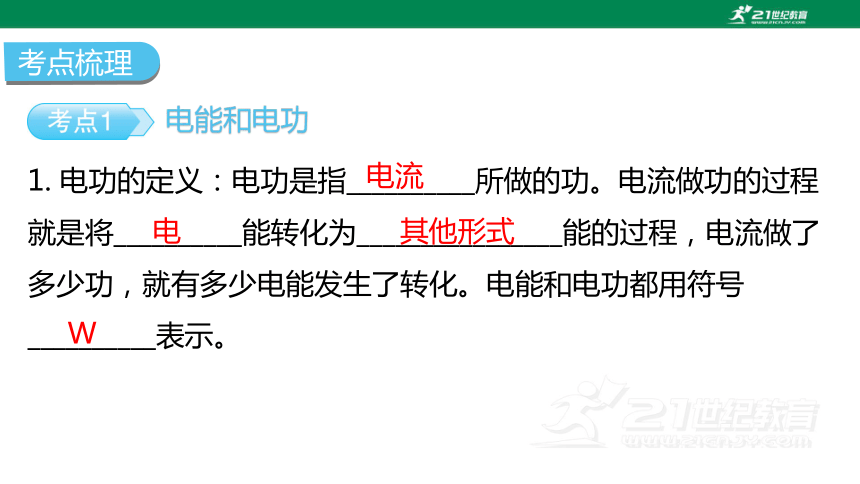

1. 电功的定义：电功是指__________所做的功。电流做功的过程就是将__________能转化为________________能的过程，电流做了多少功，就有多少电能发生了转化。电能和电功都用符号__________表示。
电流
电
其他形式
W
2. 电能的单位：国际单位是__________，符号是________，常用单位是__________，符号是__________，生活中通常称为__________。1度=1 kW·h＝______________J。
3. 电能的测量： 生活中通常用__________测量电能。电能表表盘上前后两次_______________就是这段时间内用电器消耗的电能，即电流在这段时间内所做的功。
焦耳
J
千瓦时
kW·h
度
3.6×106
电能表
示数之差

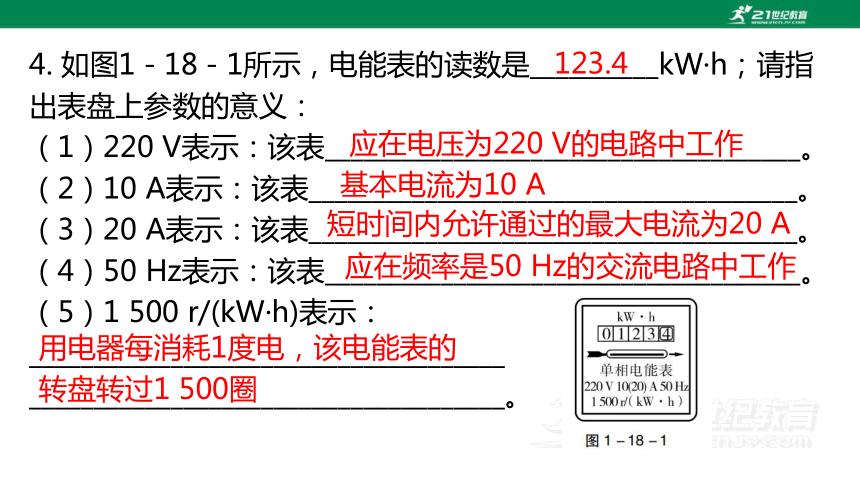

4. 如图1－18－1所示，电能表的读数是__________kW·h；请指出表盘上参数的意义：
（1）220 V表示：该表_____________________________________。
（2）10 A表示：该表______________________________________。
（3）20 A表示：该表______________________________________。
（4）50 Hz表示：该表_____________________________________。
（5）1 500 r/(kW·h)表示：
_____________________________________
_____________________________________。
123.4
应在电压为220 V的电路中工作
基本电流为10 A
短时间内允许通过的最大电流为20 A
应在频率是50 Hz的交流电路中工作
用电器每消耗1度电，该电能表的
转盘转过1 500圈

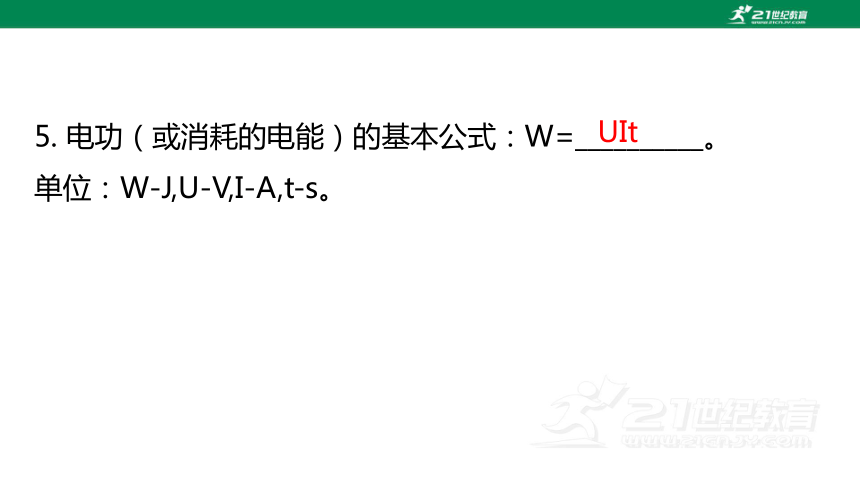

5. 电功（或消耗的电能）的基本公式：W=__________。
单位：W-J,U-V,I-A,t-s。
UIt

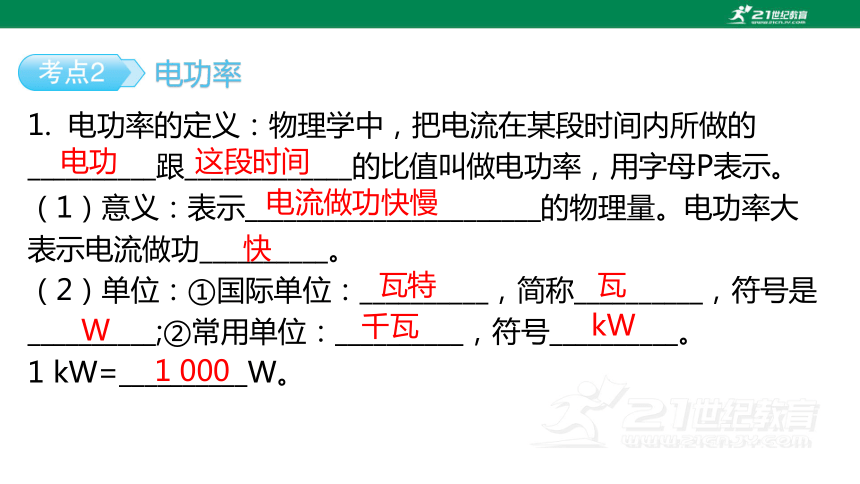

1. 电功率的定义：物理学中，把电流在某段时间内所做的__________跟_____________的比值叫做电功率，用字母P表示。
（1）意义：表示_______________________的物理量。电功率大
表示电流做功__________。
（2）单位：①国际单位：__________，简称__________，符号是__________;②常用单位：__________，符号__________。
1 kW=__________W。
电功
电功率
这段时间
电流做功快慢
快
瓦特
瓦
W
千瓦
kW
1 000

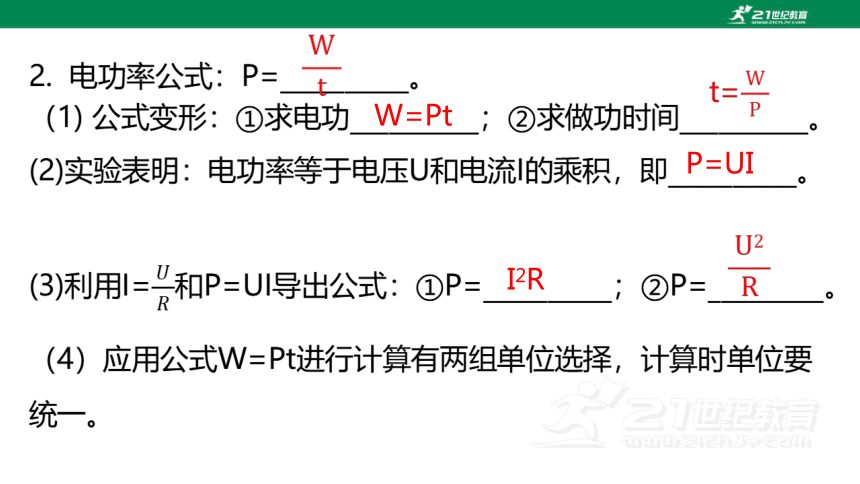

W=Pt

P=UI
I2R
课本简练

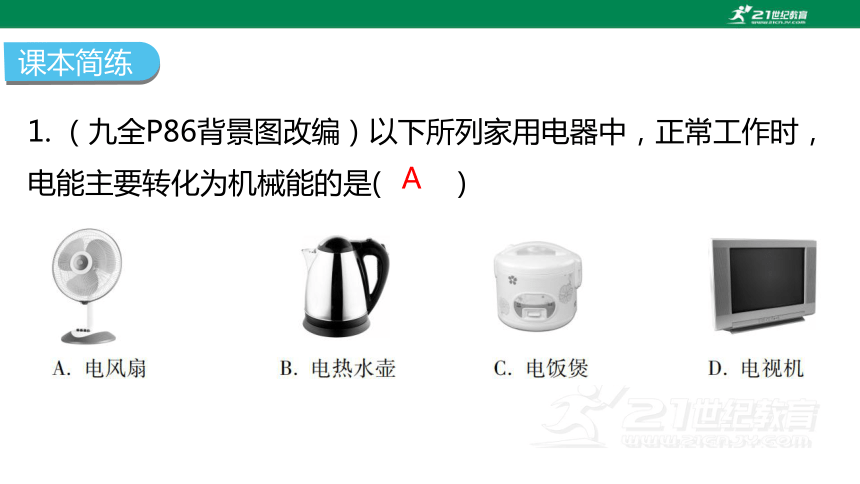

1. （九全P86背景图改编）以下所列家用电器中，正常工作时，电能主要转化为机械能的是( )
A

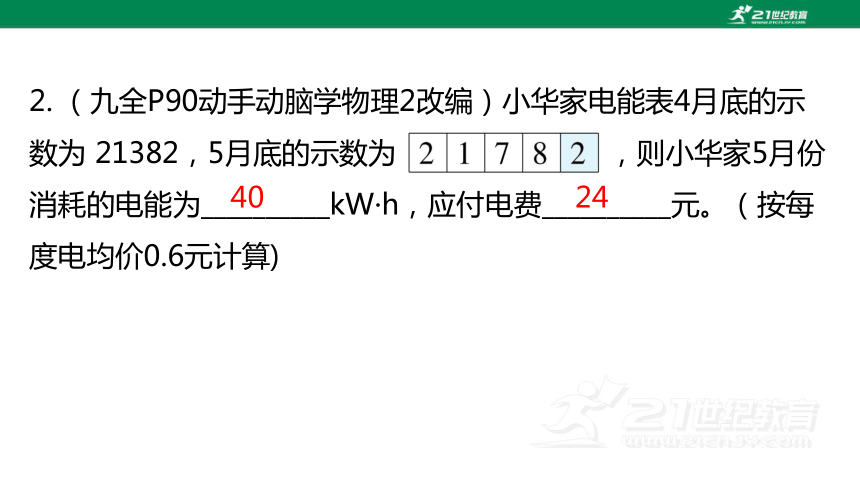

2. （九全P90动手动脑学物理2改编）小华家电能表4月底的示数为 21382，5月底的示数为 ，则小华家5月份消耗的电能为__________kW·h，应付电费__________元。（按每度电均价0.6元计算)
40
24

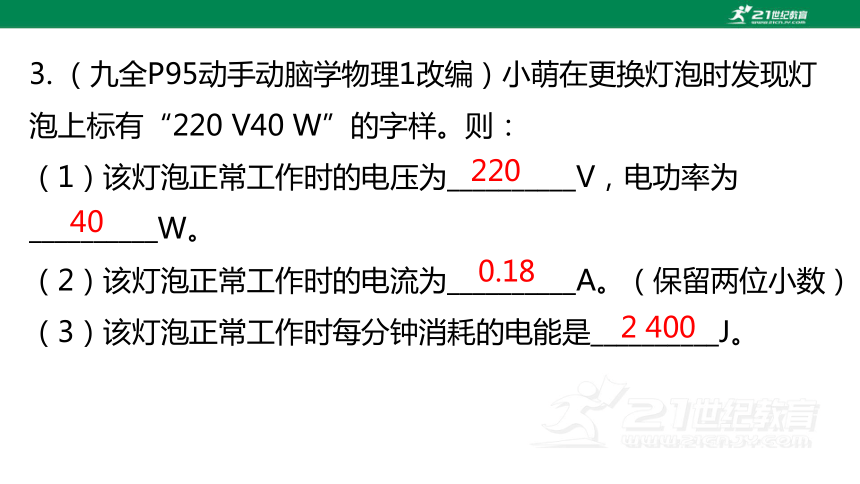

3. （九全P95动手动脑学物理1改编）小萌在更换灯泡时发现灯泡上标有“220 V40 W”的字样。则：
（1）该灯泡正常工作时的电压为__________V，电功率为__________W。
（2）该灯泡正常工作时的电流为__________A。（保留两位小数）
（3）该灯泡正常工作时每分钟消耗的电能是__________J。
220
40
0.18
2 400
易错精讲
易错点1
电能和电功的计算

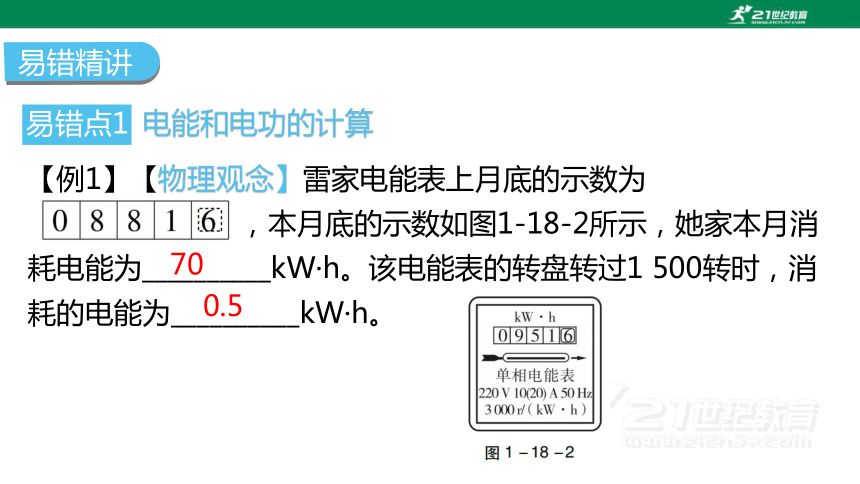

【例1】【物理观念】雷家电能表上月底的示数为
，本月底的示数如图1-18-2所示，她家本月消耗电能为__________kW·h。该电能表的转盘转过1 500转时，消耗的电能为__________kW·h。
70
0.5

【变式1】如图1－18－3所示，电源电压不变，定值电阻R1的阻值为10 Ω，定值电阻R2的阻值为20 Ω，且开关S闭合后电流表的示数为0.2 A，求：
（1）电源电压。
（2）在10 s内，整个电路消耗的电能。
解：（1）由电路图可知，R1与R2串联，
电流表测电路中电流，由串联电路的电阻规律可得，
电路中的总电阻为R总＝R1+R2＝10 Ω+20 Ω＝30 Ω，
由题意可知，此时电路中电流为I＝0.2 A，
故由欧姆定律可得，电源电压U＝IR总＝0.2 A×30 Ω＝6 V。
（2）在10 s内，整个电路消耗的电能
W＝UIt＝6 V×0.2 A×10 s＝12 J。
答：（略）
【例2】(2024苏州改编）小明观察家中的电能表示数如图1-18-4甲所示为__________kW·h，现仅接通一台如图1-18-4乙所示的电热水器，观察到电能表指示灯1 min内闪烁80次，则1 min内电热水器消耗的电能为__________J，电热水器的实际功率为__________W，其两端的实际电压__________（填“高于”“等于”或“低于”）220 V。
易错点2
电功率的计算
3 023.6
9.0×104
等于
1 500
【变式2】【初高衔接】(2024临沂）图1－18－5甲是一款能自动变形、万向行走的坦克玩具，其简化电路如图1－18－5乙所示。该玩具的电源电压为4.5 V，闭合开关S后，标有“0.5 V
0.2 W”的指示灯正常发光，线圈电阻为0.5 Ω的电动机正常工作，则（ ）
A. 指示灯的灯丝电阻为0.8 Ω
B. 电动机的发热功率为1.6 W
C. 电动机的额定功率为0.08 W
D. 电路的总功率为1.8 W
D
【例3】在“探究电流与电压的关系”实验中，小何同学根据得到的实验数据绘制了电阻R1和R2的I-U图像，如图1-18-6所示，下列说法正确的是（ ）
A. R1与R2的阻值之比是1∶2
B. R1与R2串联接在3 V的电源两端，R1的电功率是0.9 W
C. R1与R2串联接在3 V的电源两端，通过R1与
R2的电流之比是2∶1
D. R1与R2并联接在3 V的电源两端，电路的总
功率是2.7 W
易错点3
电能和电功率有关图像的计算
D
【变式3】有2个电路元件a、b，把它们串联在电路中，如图1-18-7乙所示，通过元件的电流与其两端的电压关系如图1－18－7甲所示。闭合开关S，这时电流表的示数为0.4 A，则a、b两元件的电功率之比为（ ）
A. 4∶5 B. 5∶4
C. 2∶3 D. 1∶3
A
【变式4】小灯泡L和定值电阻R接在如图1－18－8甲所示的电路中，其两者的I-U关系图像如图1－18－8乙所示，下列说法正确的是（ ）
A. 图乙中曲线A表示电阻R的I-U关系图像
B. 当电源电压为4 V时，电流表示数为0.5 A
C. 当电源电压为4 V时，小灯泡L的实际功率为1.6 W
D. 如果将小灯泡L和电阻R串联接
在电压为10 V的电源两端，电路
的总功率为2 W
D
考点1 电能和电功［10年9考：2015年(计算)、2016年(填空)、2017年(选择)、2018年(填空)、2019年(填空)、2021年(选择和计算)、2022年(计算)、2023年(综合)、2024年(计算)考查］
考点精练
1. (2024广安）小强上次查看家里的电能表显示为 ，本次查看时电能表示数如图1-18-9所示，下列说法正确的是（ ）
A. 电能表是测量电功率的仪表
B. 在这段时间内消耗的电能为792 kW·h
C. 小强家同时工作的用电器的总功率不能超过2 200 W
D. 只将一台标有“220 V1 000 W”的电热
水器接入电路中，正常工作
5 min，电能表的指示灯闪烁300次
D
2. 【日常生活】民航局规定：严禁乘客携带超过160 W·h(瓦·时)的锂电池上飞机，某品牌笔记本电脑的电池铭牌标有
“10.8 V 10 A·h”字样，充满电后，存储的电能为_______kW·h，该笔记本电脑________(填“能”或“不能”)带上飞机。
0.108
能
3. （创新题）【科学思维】老王的手机电池的铭牌上标有
“5 V 4 000 mA·h”的字样，手机正常使用时功率为2 W。如果他在电池电量剩余30%时，立刻插上30 W的充电器，并持续正常使用，直到电量充满。他这次给手机充电的时间是（ ）
A. 0.2 h B. 0.47 h
C. 0.5 h D. 0.67 h
C
考点2 电功率［10年9考：2015年(计算)、2016年(填空)、2017年(选择)、2018年(填空)、2019年(填空)、2021年(选择和计算)、2022年(计算)、2023年(计算)、2024年(计算)考查］
4. 甲、乙两个用电器，甲的电功率比乙的大，则说明( )
A. 甲用电器电流做的功比乙的多
B. 甲用电器电流做功的时间比乙的短
C. 甲用电器电流做功比乙快
D. 甲用电器电流做功用的时间一定比乙的长
C
5. （2021广东）如图1－18－10中，灯泡L1、L2分别标有
“6 V 3 W”“6 V 6 W”的字样，电源电压不变，开关S闭合。①只闭合S1，灯泡L1、L发光；②只闭合S2，灯泡L2、L发光。灯泡L在②中比在①中（设灯丝电阻不变）（ ）
A. 电功率较大，亮度较亮
B. 电功率较小，亮度较暗
C. 电功率相同，亮度相同
D. 电功率较大，亮度较暗
A
6. （2018广东）如图1－18－11所示，要使R1与R2组成并联电路，应闭合开关__________，若此时电流表A1和A2的示数之比为2∶5，则R1与R2的电阻之比为__________，R1与R2的电功率之比为__________。
S1、S3
3∶2
2∶3
7. （2017广东）标有“3 V 0.75 W”字样的L1灯泡和“3 V 1.5 W”字样的L2灯泡，如图1-18-12甲所示，闭合开关S，L1灯泡和L2灯泡正常发光，则电路总电阻R=________Ω；如图1-18-12乙所示，闭合开关S，L1灯泡正常发光，则电源2的电压U=__________V；此时L2灯泡的实际功率P=__________W。(假设灯丝电阻不变)
4
4.5
0.375
8. （2016广东）如图1－18－13所示是电阻甲和乙的I-U图像。由图像可知：电阻乙的阻值为__________Ω。若将电阻甲和乙并联后接在电压为6 V的电源两端，则电路的总电阻为__________Ω，总电功率为__________W。
6
3.75
9.6
9. （创新题）用2只电流表按图1－18－14所示实验电路探究“电功率与电流的关系”，下列说法不正确的是（ ）
A. 小灯泡电功率的大小是通过灯泡的亮度来判断的
B. 将2个灯泡并联是为了控制灯泡两端电压相同
C. 选用的2个小灯泡规格必须相同
D. 将其中1只电流表改接到干路上也可以完成实验
C
考点3 综合真题
10. (2024广东）某消毒柜具有高温消毒和紫外线杀菌功能，其简化电路如图1－18－15所示。发热电阻R＝110 Ω，紫外灯L规格为“220 V50 W”。闭合开关S1和S2，消毒柜正常工作，求：
（1）通过R的电流。
（2）R的电功率。
（3）灯L工作100 s消耗的电能。

（2）R的电功率P＝UI＝220 V×2 A＝440 W。
（3）灯L工作100 s消耗的电能W＝Pt＝50 W×100 s＝5 000 J。
答：（略）
11. （2021广东）如图1－18－16甲的电路，电源电压不变，闭合开关S，将滑动变阻器R的滑片P由a移动到b时，R0的电功率和电流的P-I关系图像如图1－18－16乙所示，求：
（1）电源的电压。
（2）滑动变阻器的最大阻值。


12. （2019广东）如图1－18－17所示，电源的电压恒定，R1、R2为定值电阻。R2的阻值为60 Ω。只闭合开关S0时，电流表的示数为0.2 A，再闭合开关S1时，电流表的示数为0.6 A。求：
（1）电源的电压。
（2）电阻R1的阻值。
（3）开关S0、S1均闭合后，通电10 s
电路消耗的总电能。
（3）开关S0、S1均闭合后，通电10 s电路消耗的总电能W=UIt=12 V×0.6 A×10 s=72 J。
答:（略）
