教材梳理

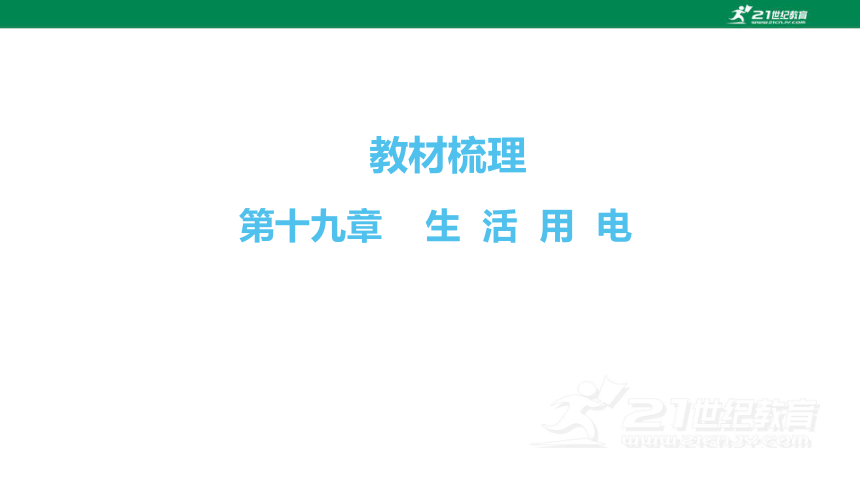

第十九章 生 活 用 电

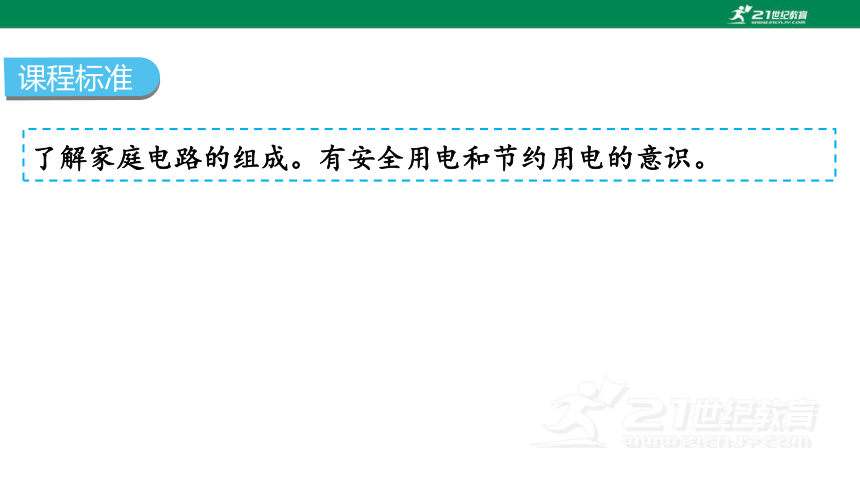

了解家庭电路的组成。有安全用电和节约用电的意识。
课程标准
考点梳理

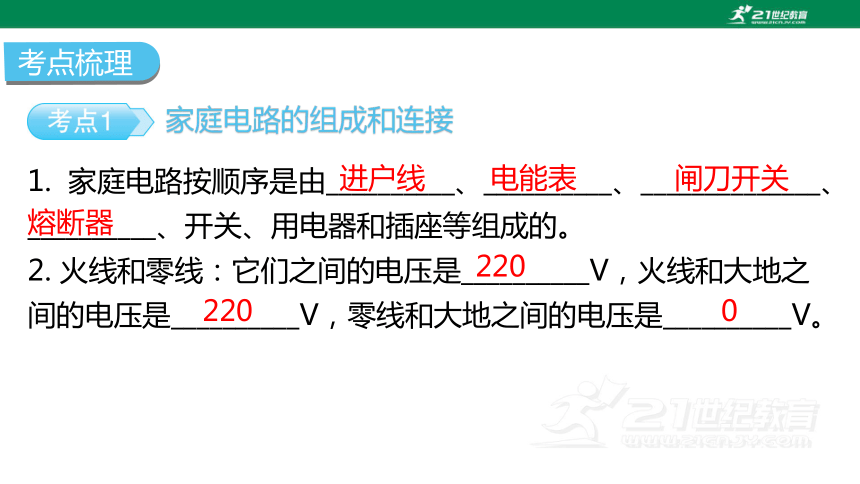

家庭电路的组成和连接
1. 家庭电路按顺序是由__________、__________、______________、__________、开关、用电器和插座等组成的。
2. 火线和零线：它们之间的电压是__________V，火线和大地之间的电压是__________V，零线和大地之间的电压是__________V。
进户线
电能表
闸刀开关
熔断器
220
220
0

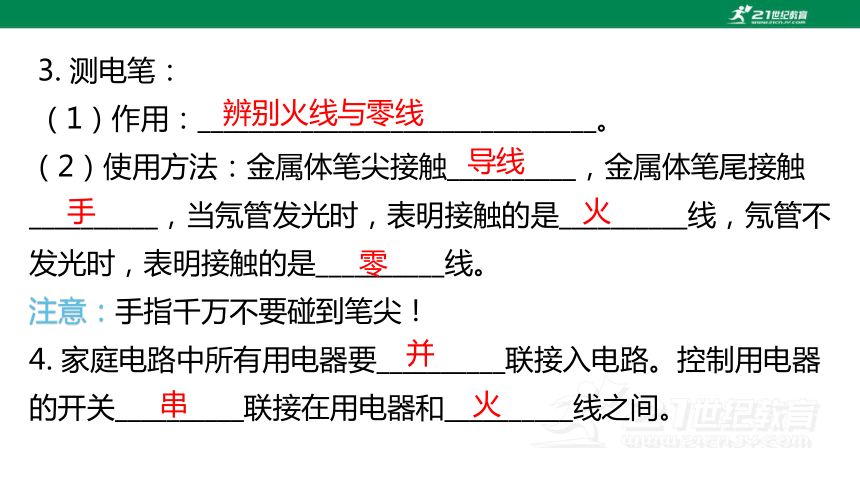

3. 测电笔：
（1）作用：_______________________________。
（2）使用方法：金属体笔尖接触__________，金属体笔尾接触__________，当氖管发光时，表明接触的是__________线，氖管不发光时，表明接触的是__________线。
注意：手指千万不要碰到笔尖！
4. 家庭电路中所有用电器要__________联接入电路。控制用电器的开关__________联接在用电器和__________线之间。
辨别火线与零线
导线
手
火
零
并
串
火

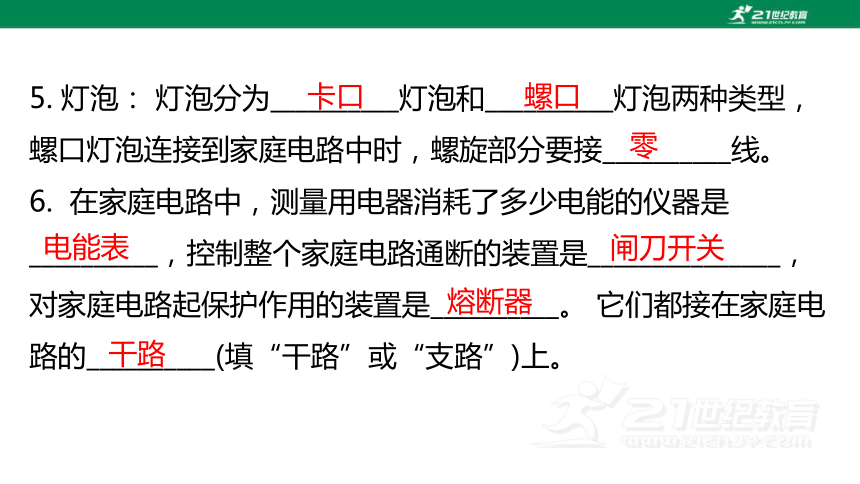

5. 灯泡： 灯泡分为__________灯泡和__________灯泡两种类型，螺口灯泡连接到家庭电路中时，螺旋部分要接__________线。
6. 在家庭电路中，测量用电器消耗了多少电能的仪器是__________，控制整个家庭电路通断的装置是_______________，对家庭电路起保护作用的装置是__________。 它们都接在家庭电路的__________(填“干路”或“支路”)上。
卡口
螺口
零
电能表
闸刀开关
熔断器
干路

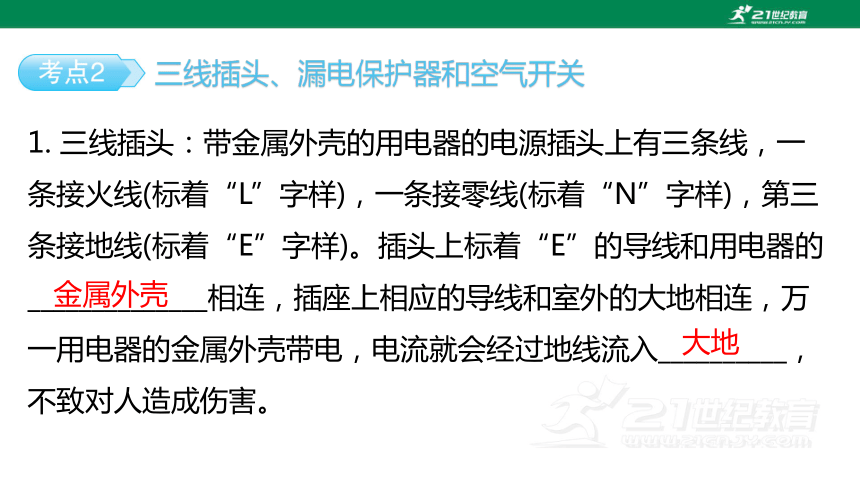

1. 三线插头：带金属外壳的用电器的电源插头上有三条线，一条接火线(标着“L”字样)，一条接零线(标着“N”字样)，第三条接地线(标着“E”字样)。插头上标着“E”的导线和用电器的______________相连，插座上相应的导线和室外的大地相连，万一用电器的金属外壳带电，电流就会经过地线流入__________，不致对人造成伤害。
金属外壳
三线插头、漏电保护器和空气开关
大地

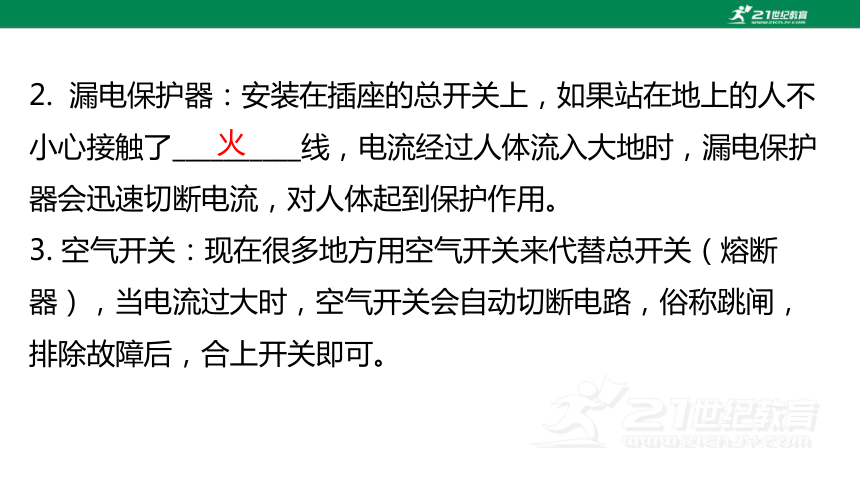

2. 漏电保护器：安装在插座的总开关上，如果站在地上的人不小心接触了__________线，电流经过人体流入大地时，漏电保护器会迅速切断电流，对人体起到保护作用。
3. 空气开关：现在很多地方用空气开关来代替总开关（熔断器），当电流过大时，空气开关会自动切断电路，俗称跳闸，排除故障后，合上开关即可。
火

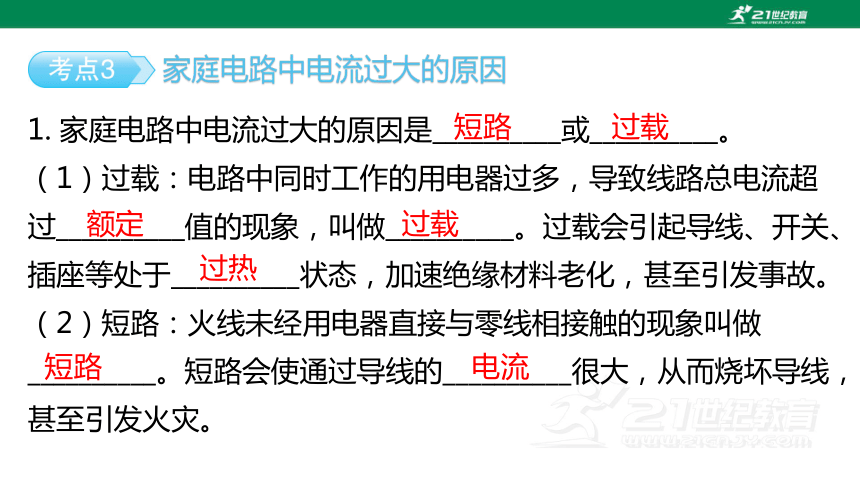

1. 家庭电路中电流过大的原因是__________或__________。
（1）过载：电路中同时工作的用电器过多，导致线路总电流超过__________值的现象，叫做__________。过载会引起导线、开关、插座等处于__________状态，加速绝缘材料老化，甚至引发事故。
（2）短路：火线未经用电器直接与零线相接触的现象叫做__________。短路会使通过导线的__________很大，从而烧坏导线，甚至引发火灾。
短路
家庭电路中电流过大的原因
过载
额定
过载
过热
短路
电流
2. 保险丝：

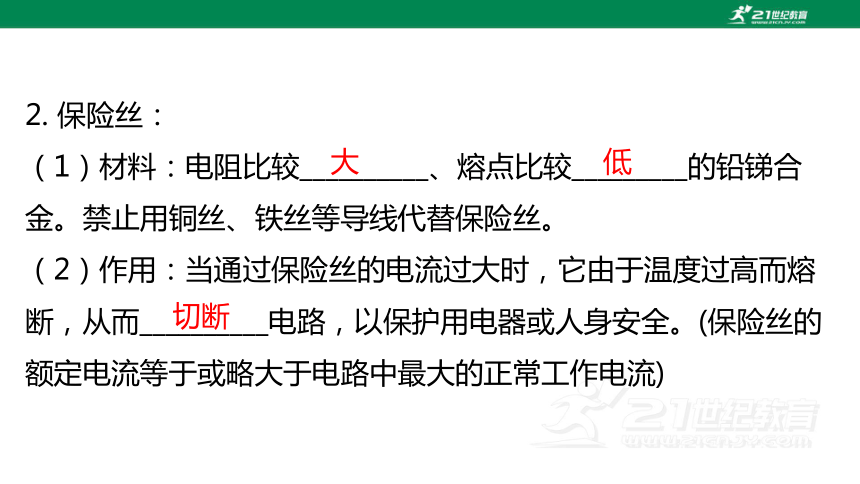

（1）材料：电阻比较__________、熔点比较_________的铅锑合金。禁止用铜丝、铁丝等导线代替保险丝。
（2）作用：当通过保险丝的电流过大时，它由于温度过高而熔断，从而__________电路，以保护用电器或人身安全。(保险丝的额定电流等于或略大于电路中最大的正常工作电流)
大
低
切断

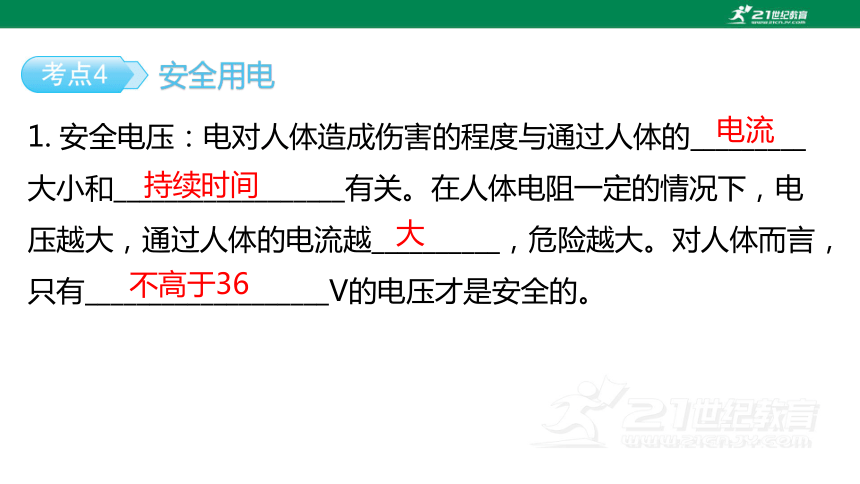

1. 安全电压：电对人体造成伤害的程度与通过人体的_________大小和__________________有关。在人体电阻一定的情况下，电压越大，通过人体的电流越__________，危险越大。对人体而言，只有___________________V的电压才是安全的。
电流
安全用电
持续时间
大
不高于36

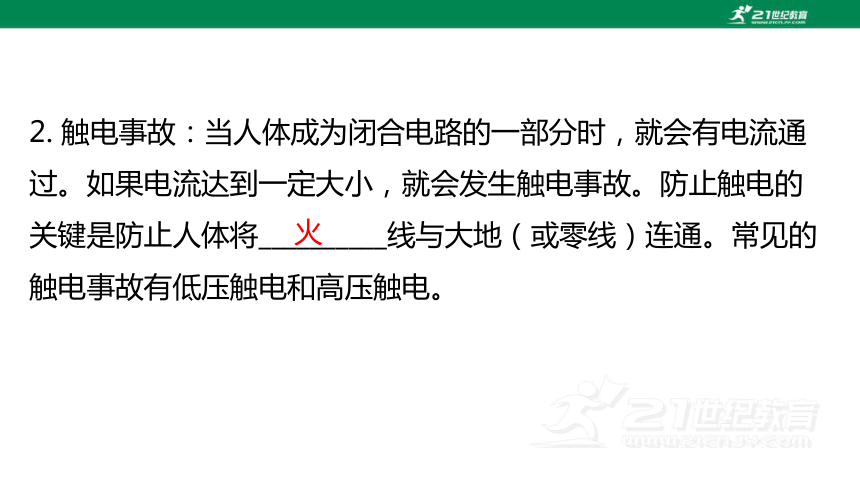

2. 触电事故：当人体成为闭合电路的一部分时，就会有电流通过。如果电流达到一定大小，就会发生触电事故。防止触电的关键是防止人体将__________线与大地（或零线）连通。常见的触电事故有低压触电和高压触电。
火

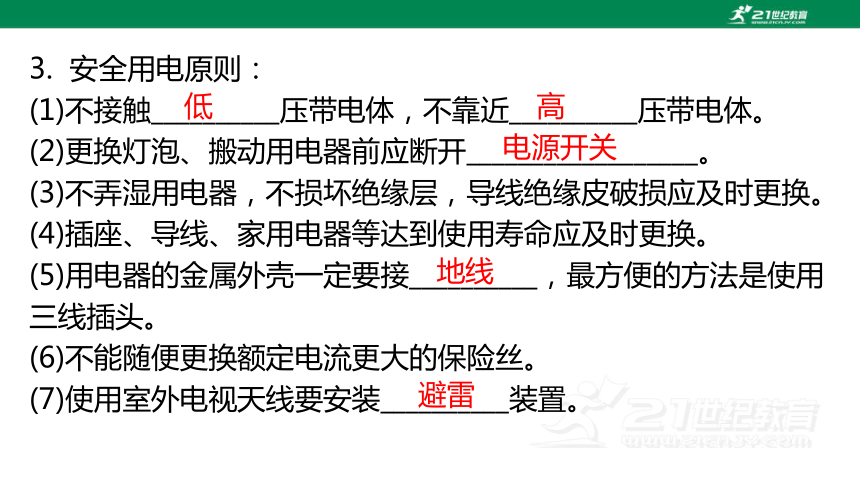

3. 安全用电原则：
(1)不接触__________压带电体，不靠近__________压带电体。
(2)更换灯泡、搬动用电器前应断开__________________。
(3)不弄湿用电器，不损坏绝缘层，导线绝缘皮破损应及时更换。(4)插座、导线、家用电器等达到使用寿命应及时更换。
(5)用电器的金属外壳一定要接__________，最方便的方法是使用三线插头。
(6)不能随便更换额定电流更大的保险丝。
(7)使用室外电视天线要安装__________装置。
低
高
电源开关
地线
避雷
课本简练
1. （九全P106图19.1-2改编）一种测电笔的构造如图1－19－1所示，下列说法正确的是（ ）
A. 使用测电笔时手可以接触笔尖
B. 使用测电笔时手不要接触笔卡
C. 测电笔中的电阻可以用铁丝代替
D. 当氖管发光时有微弱电流通过人体
D
2. （九全P113图19.3-2改编）电工维修电路有时需要带电操作，下列操作不会发生触电事故的是（ ）
B
3. （九全P107图19.1-5改编）电冰箱、洗衣机等大功率家用电器的电源插头是三脚插头，如图1－19－2所示。细心的小敏同学发现标“E”的插脚要稍长些，其作用是（ ）
A. 接插头时外壳先接地线，拔插头时外壳先离地线
B. 接插头时外壳先接地线，拔插头时外壳后离地线
C. 接插头时外壳后接地线，拔插头时外壳先离地线
D. 接插头时外壳后接地线，拔插头时外壳后离地线
B
易错精讲
【例1】图1－19－3中有两只“220 V 30 W”的螺口灯泡，请根据安全用电原则将电路连接完整，要求：开关闭合后两灯都能正常发光。
易错点1
家庭电路的连接
如答图1－19－1所示。
思路点拨：（1）额定电压均为220 V的多个用电器接入家庭电路中时需并联。（2）用电器与控制用电器的开关串联，且开关要接在火线和用电器之间。（2）螺口灯泡的尾部金属体接火线，螺旋套接零线。（3）插座的接线规则是“左零右火（上接地）”。
【变式1】(2024广东）图1－19－4甲为某款三孔插座。在符合安全用电的原则下，请在图1－19－4乙中用笔画线代替导线将该插座接入家庭电路中。
如答图1－19－2所示。
【变式2】（2021广东）图1－19－5为电冰箱工作时的部分电路示意图。电冰箱内照明灯由开关S1控制，压缩机M由开关S2控制。根据题意，将图连接完整，并符合安全用电原则。
如答图1－19－3所示。
【例2】（2019广东）图1－19－6为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用测电笔先后检测插座的两孔，氖管均发光。由此判断电路故障的原因可能是（ ）
A. 插座短路
B. 进户的火线断路
C. 进户的零线断路
D. 电灯的灯丝断路
易错点2
家庭电路的故障
C
思路点拨：（1）家庭电路的故障一般分为短路和断路。若保险丝烧断，则电路中的故障为短路或总功率过大；若保险丝完好，则电路中的故障为断路。（2）家庭电路的故障检测一般会用到测电笔或检验灯泡（额定电压为220 V）。①用测电笔测导线各处：氖管发光和不发光的两点间断路；氖管都发光则零线断路；氖管都不发光则火线断路。②将检验灯泡与被测电路串联：检验灯泡不发光则被测电路断路；检验灯泡正常发光则被测电路短路；检验灯泡发光较暗则被测电路正常。
【变式3】电工师傅常用一只额定电压为220 V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图1-19-7所示。当S闭合后，再分别闭合S1、S2、S3（每次只闭合其中之一），关于可能出现的现象，下列说法正确的是( )
A. L0不亮，说明该支路短路
B. L0不亮，说明该支路正常
C. L0不亮，说明该支路断路
D. L0发光呈暗红色，说明该支路短路
C
考点1 家庭电路［10年8考：2015年(作图)、2017年(作图)、 2018年(作图)、2020年(选择)、2021年(作图)、2022年(填空)、2023年(作图)、2024年(作图)考查］
考点精练
1. 现代化的生活已经离不开电了，电在工厂、电在学校、电在商场……电也在我们的生活中，图1－19－8是家庭电路的组成示意图。
（1）图中导线b是__________。导线c是__________。
零线
地线
（2）图中灯泡B正常工作时的电压是__________。
（3）正确捏住测电笔，且使笔尖插入图中插座A的__________（填“左”或“右”）孔，可以观察到氖管发光。
（4）螺口灯泡的螺旋金属一定要接在导线__________（填“a”“b”或“c”）上。
220 V
右
b
2. （2020广东）将电灯、开关和插座接入家庭电路中，接线正确的是（ ）
D
3. 【物理学与社会发展】（2024深圳模拟）新能源汽车逐渐进入人们的生活，相应的新能源汽车充电桩也大量出现。关于充电桩的安装及其安全使用，下列说法正确的是（ ）
A. 在安装充电桩时，必须安装配套的漏电保护器
B． 排列成串的充电桩有可能是相互串联安装的
C． 充电桩的输出功率越大，与之配套的导线越细
D． 有金属外壳的充电桩接了漏电保护器后就不用再接地线
A
4. （2018广东）如图1－19－9所示，①请用笔画线代替导线将图中“光控开关”“声控开关”和灯泡连接起来，完成楼道灯自动控制电路，要求在光线较暗且有声音时灯才亮；②安装一个不受开关控制的三孔插座。
如答图1－19－4所示。
5. （创新题）【实践应用】（2023扬州）如图1－19－10所示，将带有开关的五孔插座正确接入家庭电路中。
如答图1－19－5所示。
考点2 安全用电(10年0考)
6. 【生命安全】（2023乐山）如图1－19－11所示，图中各种做法符合安全用电原则的是（ ）
①使用测电笔时，手不接触试电笔笔尖的金属部分
②在一个插线板上同时使用多个大功率用电器
③开关连接在火线与用电器之间
④电冰箱的金属壳接地
A. ①②③④ B. ②③④
C. ①③④ D. ②④
C
7. 【生命安全】根据电工手册可知，通过人体的电流与通电时间的乘积大于30 mA·s时，会对人体产生致命危险。下列4组通过人体的电流和通电时间中，会对人体造成致命危险的是( )
A. 30 mA，0.5 s B. 20 mA，1.2 s
C. 25 mA，2.0 s D. 35 mA，0.2 s
C
考点3 高压输电
8. (2024龙湖模拟）图1－19－12为四根高压输电线上的一个装置。它的作用是将四根导线__________（填“并联”或“串联”）起来，这样做相当于增大了导线的_____________，从而__________（填“增大”或“减小”）了输电导线的电阻，这样就能大大地减少输电线上电能的损失。
并联
横截面积
减小
9. (2024十堰一模）目前远距离送电主要采取高压送电的方式，电能输送的简化示意图如图1-19-13所示。输电过程中输电线温度升高，是通过__________的方式改变输电线的内能；在保证输送功率不变的情况下，采用高压输电可以减少电能在线路上的损失，若输电电压由22 kV提高到220 kV，则输电线路上损耗的功率将减小到原来的__________倍。
做功
0.01
