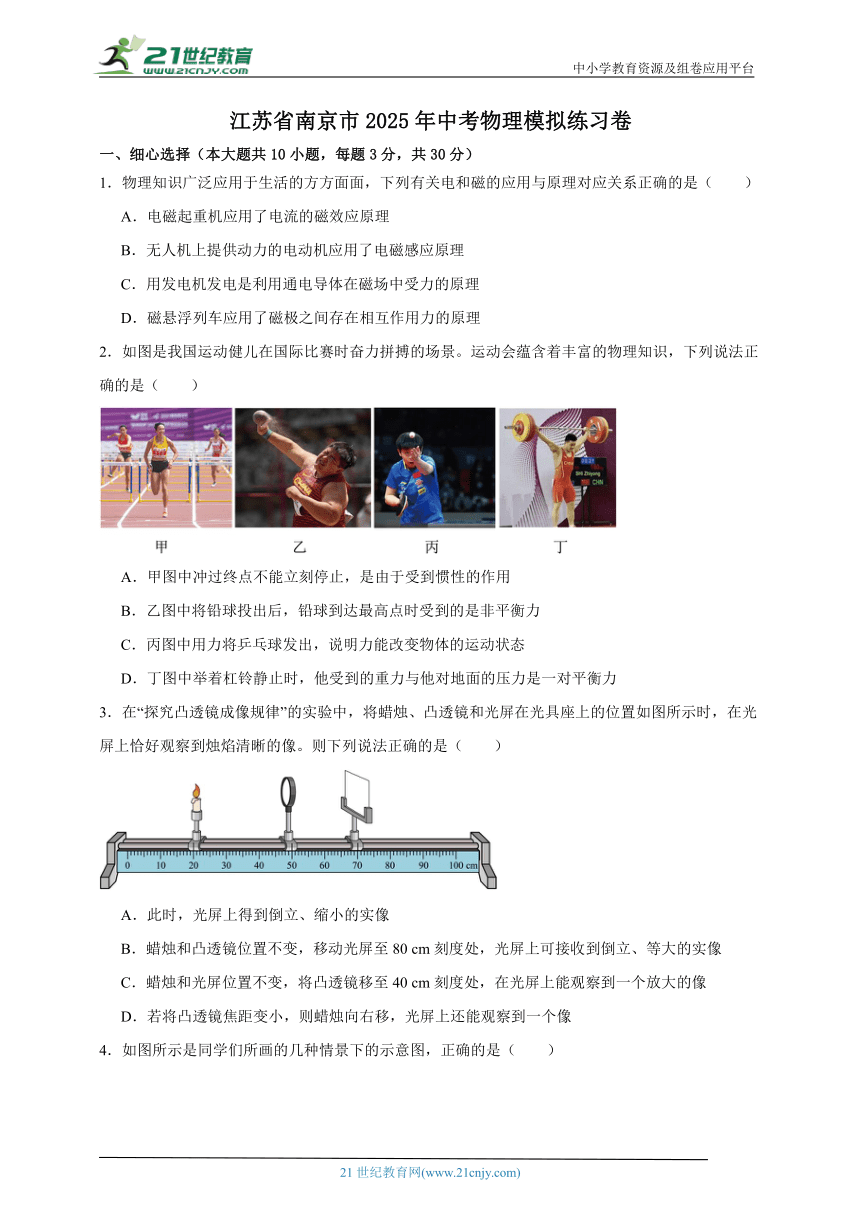

江苏省南京市2025年中考物理模拟练习卷
一、细心选择（本大题共10小题，每题3分，共30分）
1．物理知识广泛应用于生活的方方面面，下列有关电和磁的应用与原理对应关系正确的是（　　）
A．电磁起重机应用了电流的磁效应原理
B．无人机上提供动力的电动机应用了电磁感应原理
C．用发电机发电是利用通电导体在磁场中受力的原理
D．磁悬浮列车应用了磁极之间存在相互作用力的原理
2．如图是我国运动健儿在国际比赛时奋力拼搏的场景。运动会蕴含着丰富的物理知识，下列说法正确的是（　　）
A．甲图中冲过终点不能立刻停止，是由于受到惯性的作用
B．乙图中将铅球投出后，铅球到达最高点时受到的是非平衡力
C．丙图中用力将乒乓球发出，说明力能改变物体的运动状态
D．丁图中举着杠铃静止时，他受到的重力与他对地面的压力是一对平衡力
3．在“探究凸透镜成像规律”的实验中，将蜡烛、凸透镜和光屏在光具座上的位置如图所示时，在光屏上恰好观察到烛焰清晰的像。则下列说法正确的是（　　）
A．此时，光屏上得到倒立、缩小的实像
B．蜡烛和凸透镜位置不变，移动光屏至80 cm刻度处，光屏上可接收到倒立、等大的实像
C．蜡烛和光屏位置不变，将凸透镜移至40 cm刻度处，在光屏上能观察到一个放大的像
D．若将凸透镜焦距变小，则蜡烛向右移，光屏上还能观察到一个像

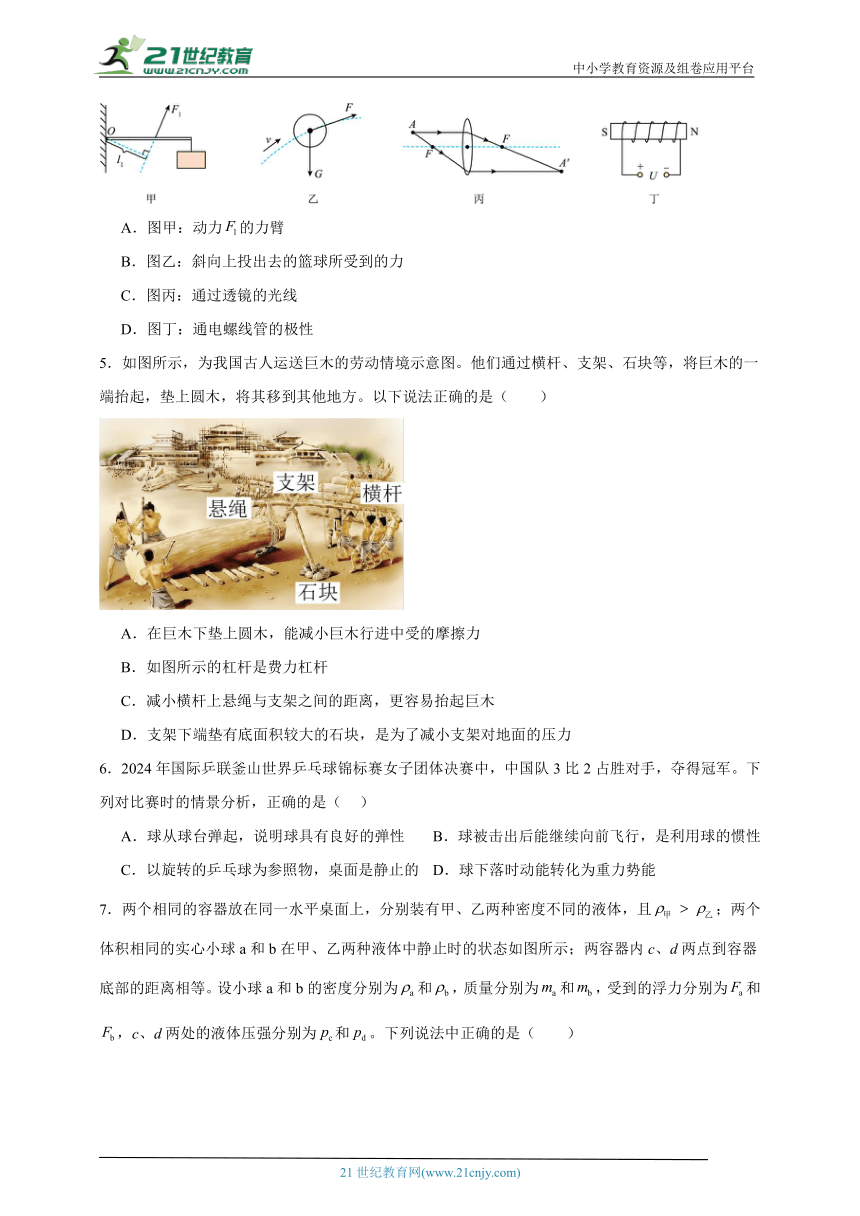

4．如图所示是同学们所画的几种情景下的示意图，正确的是（　　）
A．图甲：动力的力臂
B．图乙：斜向上投出去的篮球所受到的力
C．图丙：通过透镜的光线
D．图丁：通电螺线管的极性
5．如图所示，为我国古人运送巨木的劳动情境示意图。他们通过横杆、支架、石块等，将巨木的一端抬起，垫上圆木，将其移到其他地方。以下说法正确的是（　　）
A．在巨木下垫上圆木，能减小巨木行进中受的摩擦力
B．如图所示的杠杆是费力杠杆
C．减小横杆上悬绳与支架之间的距离，更容易抬起巨木
D．支架下端垫有底面积较大的石块，是为了减小支架对地面的压力
6．2024年国际乒联釜山世界乒乓球锦标赛女子团体决赛中，中国队3比2占胜对手，夺得冠军。下列对比赛时的情景分析，正确的是（ ）
A．球从球台弹起，说明球具有良好的弹性 B．球被击出后能继续向前飞行，是利用球的惯性
C．以旋转的乒乓球为参照物，桌面是静止的 D．球下落时动能转化为重力势能

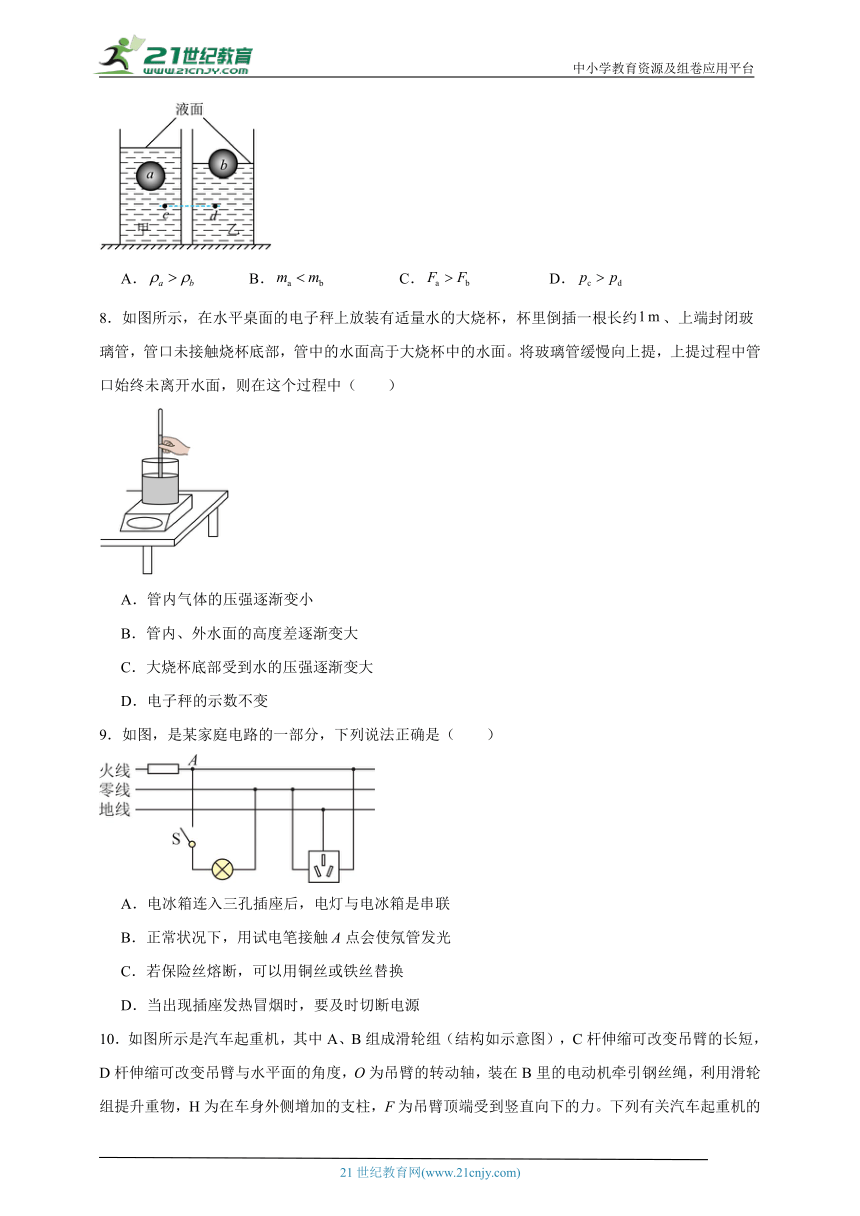

7．两个相同的容器放在同一水平桌面上，分别装有甲、乙两种密度不同的液体，且；两个体积相同的实心小球a和b在甲、乙两种液体中静止时的状态如图所示；两容器内c、d两点到容器底部的距离相等。设小球a和b的密度分别为和，质量分别为和，受到的浮力分别为和，c、d两处的液体压强分别为和。下列说法中正确的是（　　）
A． B． C． D．
8．如图所示，在水平桌面的电子秤上放装有适量水的大烧杯，杯里倒插一根长约、上端封闭玻璃管，管口未接触烧杯底部，管中的水面高于大烧杯中的水面。将玻璃管缓慢向上提，上提过程中管口始终未离开水面，则在这个过程中（　　）
A．管内气体的压强逐渐变小
B．管内、外水面的高度差逐渐变大
C．大烧杯底部受到水的压强逐渐变大
D．电子秤的示数不变
9．如图，是某家庭电路的一部分，下列说法正确是（　　）
A．电冰箱连入三孔插座后，电灯与电冰箱是串联
B．正常状况下，用试电笔接触A点会使氖管发光
C．若保险丝熔断，可以用铜丝或铁丝替换
D．当出现插座发热冒烟时，要及时切断电源

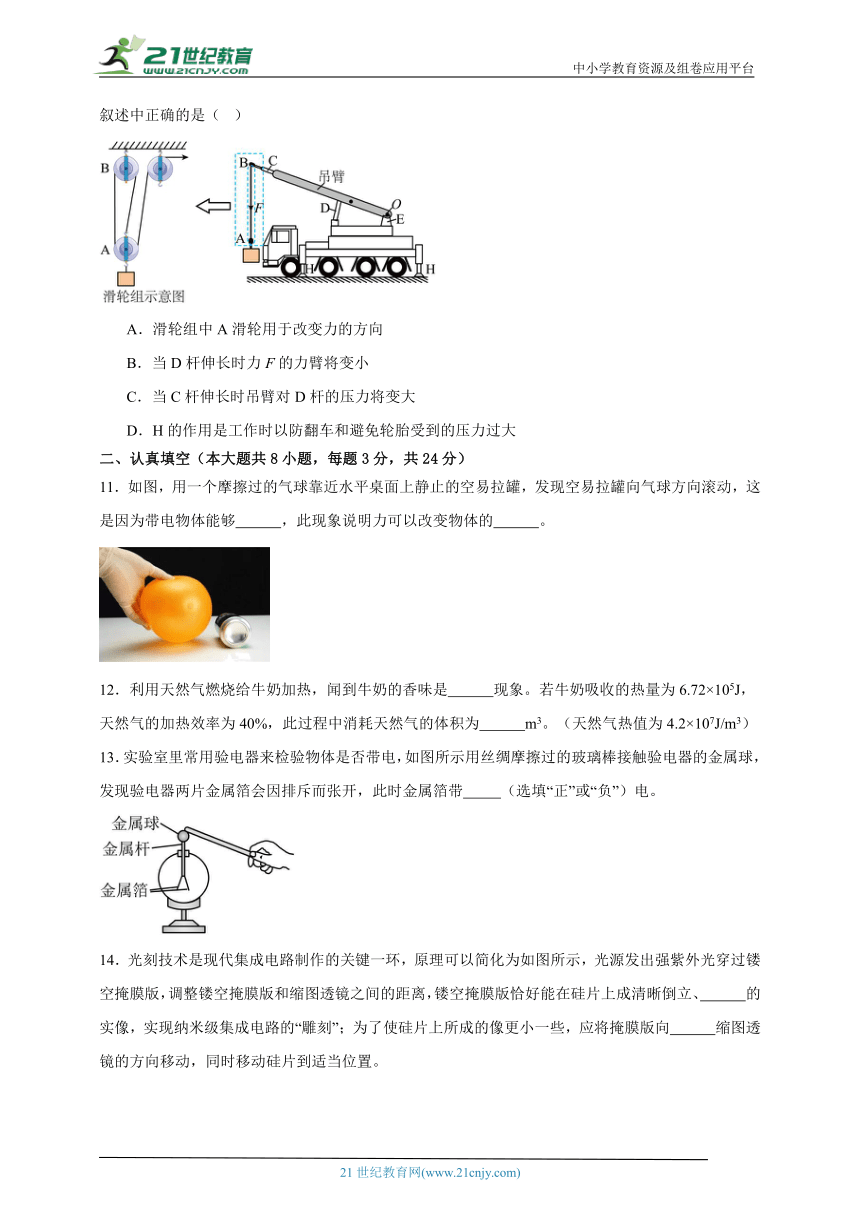

10．如图所示是汽车起重机，其中A、B组成滑轮组（结构如示意图），C杆伸缩可改变吊臂的长短，D杆伸缩可改变吊臂与水平面的角度，O为吊臂的转动轴，装在B里的电动机牵引钢丝绳，利用滑轮组提升重物，H为在车身外侧增加的支柱，F为吊臂顶端受到竖直向下的力。下列有关汽车起重机的叙述中正确的是（ ）
A．滑轮组中A滑轮用于改变力的方向
B．当D杆伸长时力F的力臂将变小
C．当C杆伸长时吊臂对D杆的压力将变大
D．H的作用是工作时以防翻车和避免轮胎受到的压力过大
二、认真填空（本大题共8小题，每题3分，共24分）
11．如图，用一个摩擦过的气球靠近水平桌面上静止的空易拉罐，发现空易拉罐向气球方向滚动，这是因为带电物体能够 ，此现象说明力可以改变物体的 。
12．利用天然气燃烧给牛奶加热，闻到牛奶的香味是 现象。若牛奶吸收的热量为6.72×105J，天然气的加热效率为40%，此过程中消耗天然气的体积为 m3。（天然气热值为4.2×107J/m3）
13．实验室里常用验电器来检验物体是否带电，如图所示用丝绸摩擦过的玻璃棒接触验电器的金属球，发现验电器两片金属箔会因排斥而张开，此时金属箔带 （选填“正”或“负”）电。

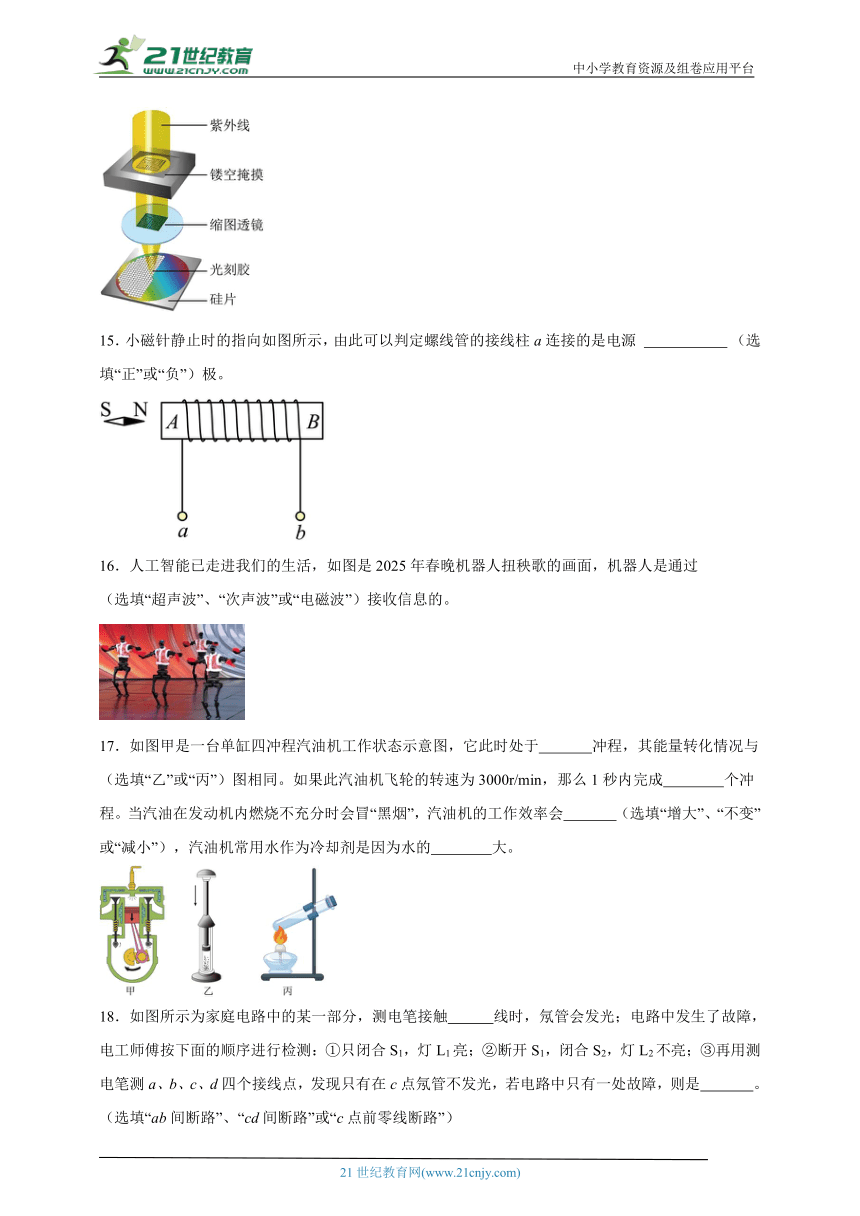

14．光刻技术是现代集成电路制作的关键一环，原理可以简化为如图所示，光源发出强紫外光穿过镂空掩膜版，调整镂空掩膜版和缩图透镜之间的距离，镂空掩膜版恰好能在硅片上成清晰倒立、 的实像，实现纳米级集成电路的“雕刻”；为了使硅片上所成的像更小一些，应将掩膜版向 缩图透镜的方向移动，同时移动硅片到适当位置。
15．小磁针静止时的指向如图所示，由此可以判定螺线管的接线柱a连接的是电源 （选填“正”或“负”）极。
16．人工智能已走进我们的生活，如图是2025年春晚机器人扭秧歌的画面，机器人是通过 （选填“超声波”、“次声波”或“电磁波”）接收信息的。
17．如图甲是一台单缸四冲程汽油机工作状态示意图，它此时处于 冲程，其能量转化情况与 （选填“乙”或“丙”）图相同。如果此汽油机飞轮的转速为3000r/min，那么1秒内完成 个冲程。当汽油在发动机内燃烧不充分时会冒“黑烟”，汽油机的工作效率会 （选填“增大”、“不变”或“减小”），汽油机常用水作为冷却剂是因为水的 大。
18．如图所示为家庭电路中的某一部分，测电笔接触 线时，氖管会发光；电路中发生了故障，电工师傅按下面的顺序进行检测：①只闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光，若电路中只有一处故障，则是 。（选填“ab间断路”、“cd间断路”或“c点前零线断路”）
三、作图题（本大题共3小题，每题3分，共9分）
19．在图中，请根据通电螺线管的N、S极，标出小磁针的N、S极及磁感线的方向、电源的+、-极。
20．如图甲所示是某景区奇观，图乙是其简化图。请在图乙画出上方巨石所受力的示意图。
21．请根据图中的反射光线OB，画出入射光线AO。
四、实验题（本大题共2小题，第22题10分，第23题13分，共23分）
22．在“探究电流与电阻的关系”的实验中，有如下实验器材：电源（4.5V），电流表、电压表各一只，开关一个，三个定值电阻（5Ω、10Ω、15Ω），滑动变阻器R1“20Ω 1A”，滑动变阻器 R2“50Ω 1A”，导线若干。
(1)电路连接完整后，小明闭合开关，发现电流表有示数，电压表的指针超过量程。小明操作中的错误是 ；
(2)纠正错误后、小明先将5Ω的电阻连入电路中，闭合开关，移动滑片，使电压表的示数为1.5V，并记下电流表示数；再分别改接10Ω、15Ω的电阻，重复上述实验，得到了如表所示的实验数据。则：
电阻/Ω 5 10 15
电流/A 0.30 0.16 0.10
①将5Ω的电阻换成10Ω的电阻后，闭合开关，应将滑片向 （选填“左”或“右”）移动，当观察到电压表示数为 V时，才能记录电流表示数；
②通过上述实验可得出结论：电压一定时，通过导体的电流与其电阻成 ；
③实验中，小明选择的滑动变阻器是 （选填“R1”或“R2”）。
23．小红设计了如图1所示的实验来“探究浮力的大小跟排开液体所受重力的关系”。
(1)图1中实验的最佳顺序是 ；
(2)通过实验可得到结论：浸在液体中的物体，所受浮力的大小等于它 ；
(3)将图1乙中的水换成酒精（ρ酒精=0.8×103kg/m3），其他条件不变，则物体受到的浮力 （选填“变大”“变小”或“不变”）；
(4)善于思考的小红同学又利用家里的电子秤来测量泡沫块的密度，其实验步骤如下：
①在底部安装有定滑轮的圆柱形容器中加入适量的水，静止在水平电子秤上（如图2A所示），电子秤的示数 m1=2kg；
②把一块不吸水的泡沫块放入水中（如图2B所示），电子秤的示数 m2=2.2kg；
③用细线绕过定滑轮竖直向上拉动泡沫块，使泡沫块浸没在水中静止（如图2C所示），电子秤的示数为1.4kg；根据实验数据得出图2C 中泡沫块受到的浮力为 N，泡沫块的密度为 kg/m3。（g=10N/ kg）
五、计算题（本大题共2小题，第24题6分，第25题8分，共14分）
24．如图甲所示，将一圆柱状空杯子放在热饮机的水平杯座上接果汁，杯内底面积为3×10-3m2，杯子高度为10cm（杯底厚度不计）。在接果汁的过程中杯子与果汁的总质量m总随着杯中果汁的高度h变化图像如图乙所示。请你计算：（g=10N/kg）
(1)杯中果汁的密度是多少？
(2)杯子装满果汁时，果汁对杯底的压强是多少？
25．如图甲是某多功能养生壶内部简化电路图，由控制电路和工作电路两部分组成。为热敏电阻，其阻值随水温变化图像如图乙所示。控制电路电源电压，R为滑动变阻器，线圈电阻不计。当壶中的水温达到100℃时，线圈中的电流为6mA，衔铁刚好被吸下。工作电路电源电压，、为电热丝，，。求：
(1)养生壶的加热功率和保温功率是多少？
(2)此养生壶的加热效率为90%，用此养生壶加热档加热7min，可使质量为2.2kg的水从15℃加热至多少℃？
(3)使用烧水功能时，需设定水温达到100℃时停止加热，进行保温，则此时滑动变阻器R接入电路的阻值是多少？
《江苏省南京市2025年中考物理模拟练习卷》参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 AD BC ACD AC AC AB ACD AB BD BCD
1．AD
【详解】A．电磁起重机应用了电流的磁效应原理制成，故A正确；
B．无人机上的电动机是利用了通电导体在磁场中受到力的作用的原理制成，故B错误；
C．发电机是利用了电磁感应的原理，故C错误；
D．磁悬浮列车是利用了同名磁极互相排斥的原理制作的，故D正确。
故选AD。
2．BC
【详解】A．惯性不是力，不能说“受到惯性的作用”，故A错误；
B．将铅球投出后，铅球到达最高点时只受到重力的作用，所以受到非平衡力的作用，故B正确；
C．用力将乒乓球发出，乒乓球的运动状态发生变化，说明力能改变物体的运动状态，故C正确；
D．丁图中举着杠铃静止时，他受到的重力与他对地面的压力方向相同，不是一对平衡力，故D错误。
故选BC。
3．ACD
【详解】当蜡烛在20cm处时，在光屏上成一个清晰的像，所以
解得
A．蜡烛移至光具座20cm刻度线处，物距大于像距，且光屏上成清晰的像即实像，说明此时物距大于2f，成的是倒立、缩小的实像，故A正确；
B．成倒立、等大的实像的条件为物距与像距都等于二倍焦距；而蜡烛和凸透镜位置不变，移动光屏至80 cm刻度处，物距与像距相等，其数值大于二倍焦距，故B错误；
C．蜡烛和光屏位置不变，将凸透镜移至40 cm刻度处，物距小于像距，则在光屏上能观察到一个倒立放大的像，故C正确；
D．若将凸透镜焦距变小，若物距大于两倍焦距，像距在一倍焦距与二倍焦距之间，则可成倒立、缩小的实像，故D正确。
故选ACD。
4．AC
【详解】A．支点O到力F1的作用线的垂线段是F1力臂l1，故A正确；
B．投出去的篮球由于惯性继续运动，受到竖直向下的重力、阻力作用，没有向前的力，故B错误；
C．从A点出发的两条光线，平行于主光轴的光线经凸透镜折射后折射光线通过焦点，过焦点的光线经凸透镜折射后折射光线平行于主光轴，两条折射光线会聚A′点，故C正确；
D．电流从螺线管的左端流入，由安培定则可知螺线管左端应是N极、右端为S极，故D错误。
故选AC。
5．AC
【详解】A．在巨木下垫上圆木，变滑动摩擦力为滚动摩擦力，减小了巨木行进中受的摩擦力，故A正确；
BC．如图所示，支架顶端为支点，动力臂大于阻力臂，是省力杠杆，减小横杆上悬绳与支架之间的距离就是减小阻力臂，由杠杆平衡条件知，在其他条件都不变时，动力减小，更容易抬起巨木，故B错误，C正确；
D．支架下端垫有底面积较大的石块，是通过增大受力面积的方式减小压强，故D错误。
故选AC。
6．AB
【详解】A．乒乓球与球台接触时发生弹性形变，球从球台弹起，说明球具有良好的弹性，故A正确；
B．球被击出后，由于球具有惯性，球能继续向前飞行，故B正确；
C．以旋转的乒乓球为参照物，桌面与球之间发生了位置的变化，桌面是运动的，故C错误；
D．球下落时质量不变，速度变大，动能变大；球的高度变小，重力势能变小，重力势能转化为动能，故D错误。
故选 AB。
7．ACD
【详解】A．由图可知，a在甲中悬浮，b在乙中漂浮，所以
，
因为，所以，故A正确；
B．由题意可知，a、b两小球体积相同，由①可知。根据
ma=ρaV，mb=ρbV
所以，故B错误；
C．由题可知，由图可知a球排开液体的体积大于b球排开液体的体积，根据可得，故C正确；
D．由图可知，甲的液面高度高于乙的液面高度，且，两容器内c、d两点到容器底部的距离相等，则c点到液面的距离大于d点到液面的距离。根据液体压强公式可得，故D正确。
故选ACD。
8．AB
【详解】AB．玻璃管倒置，内部不是真空有压强，所以静止时
也就是
在玻璃管逐渐上提过程中，假设玻璃管内水柱相对玻璃管位置不变，则水柱h增大，即增大，所以减小，由此玻璃管内气体积增大，所以假设错误，也就是管内液面不会相对玻璃管不变，应当下降。假设筒内水柱高度相对外面液面高度差h不变，根据上面压强平衡关系式，不变，则也不变，如果h不变，玻璃管内气体体积肯定增加，压强减小，又产生矛盾，假设也不成立，所以玻璃管上提实际物理过程是，玻璃管液面相对外面液面高度差增大，即逐渐增大，相对玻璃管高度降低，即玻璃管内气体体积增大，压强减小，故AB正确；
C．由于烧杯中的水面下降，所以根据即，密度与g不变，高度减小压强也会减小，故C错误；
D．烧杯和水作为整体受到的重力不变，烧杯和水作为整体对放入其中的玻璃管施加了一个向上的浮力，力是相互作用的，那么玻璃管会施加给（烧杯和水）这个整体一个向下的压力（F压=F浮），当向上提玻璃管时，玻璃管浸入水中的体积减少，所以受到的浮力减少，相应的玻璃管施加的向下的压力也同样减少。相对于桌面来说，烧杯、水和玻璃管是一个整体，这个整体对桌面的力
F压桌=G水+G烧杯+F压
那么向上提玻璃管的过程中，G水+G烧杯+F压的和F压桌在减少，根据，受力面积不变，所以烧杯对桌面的压强逐渐变小，压强变小，压力变小，则台秤受到向下的力变小，台秤示数变小，故D错误。
故选AB。
9．BD
【详解】A．电冰箱接入三孔插座后，电灯与电冰箱互不影响，是并联的，故A错误；
B．图中A点为火线，正常状况下，用试电笔接触A点氖管会发光，故B正确；
C．组成保险丝的材料是电阻率较大而熔点较低的铅锑合金，在电流过大时熔断，自动切断电路，起到保护作用；铜导线的熔点很高，当电流过大时，不能熔断起不到保护作用，容易引起火灾，故C错误；
D．家用电器中，如果插座发热冒烟，应先切断电源，再检查故障，故D正确。
故选BD。
10．BCD
【详解】A．滑轮组中A滑轮是动滑轮，可以省力，不能改变力的方向，故A错误；
B．当D杆伸长时力，物体变高，阻力臂F的力臂将变小，故B正确；
C．当C杆伸长时吊臂阻力臂变长，在阻力和动力臂一定时，阻力臂越长，动力越大，根据物体间力的作用是相互可知，对D杆的压力将变大，故C正确；
D．操纵汽车起重机时，应在车身外侧增加支柱即H，以防翻车，并避免轮胎受到过大的压力，故D正确。
故选BCD。
11． 吸引轻小物体 运动状态
【详解】[1]用一个摩擦过的气球靠近水平桌面上静止的空易拉罐，发现空易拉罐向气球方向滚动，这是因为带电物体吸引轻小物体。
[2]空易拉罐向气球方向滚动，说明力可以改变物体的运动状态。
12． 扩散 0.04
【详解】[1]闻到牛奶的香味说明分子在不停的做无规则运动，这属于扩散现象。
[2]燃烧天然气放出的热量为
消耗天然气的体积为
13．正
【详解】丝绸和玻璃棒摩擦，玻璃棒束缚电子的本领弱，失去电子带正电；丝绸夺得电子的本领强得到电子，多余电子带负电。带正电的玻璃棒接触不带电的验电器时，玻璃棒由于缺少电子，会从金属球上夺得电子，使金属球失去电子而带正电，金属球通过金属杆和两片金属箔相连接，故两片金属箔也带正电。
14． 缩小 远离
【详解】[1][2]镂空掩膜版通过缩图透镜在硅片上实现纳米级集成电路的雕刻，可知成倒立、缩小的实像；当凸透镜成实像时，物远像近像变小，为了使硅片上所成的像更小一些，应将掩膜版向远离缩图透镜的方向移动，同时移动硅片到适当位置。
15．正
【详解】因为同名磁极相互排斥，异名磁极相互吸引，所以通电螺线管A端为S极、B端为N极，由右手螺旋定则可知螺线管中电流由左侧流入、右侧流出，所以a为电源的正极、b为负极。
16．电磁波
【详解】广播、电视、移动通信、卫星都是用电磁波传递信息的，机器人是通过电磁波接收信息的。
17． 做功 丙 100 减小 比热容
【详解】[1][2]观察图甲可知，两个气门都关闭，活塞向下运动，因此是做功冲程，在热机的做功冲程中，高温高压燃气的内能转化为活塞的机械能。乙图是用力将活塞压下，活塞对空气做功，空气的内能增大，温度升高，达到了棉花的着火点，棉花就会燃烧，是通过对物体做功来增大物体内能的，即是将机械能转化为内能的过程；丙图对试管中的水加热，加快水的蒸发，使试管中水的内能增大，体积膨胀，对外做功，使塞子飞出去，内能转化为塞子的机械能，因此与做功冲程原理相同的是丙实验。
[3]汽油机的转速为3000r/min，即50r/s，说明1s内汽油机曲轴转动50r，活塞往复50次，完成100个冲程。
[4]由于汽油不能充分燃烧，用来做有用功的能量占燃料完全燃烧放出的总能量的比值变小，此时汽油机的效率减小。
[5]相同质量的水和其他物质相比，降低相同的温度，由于水的比热容大，则水放出热量更多，所以汽油机常用水作为冷却剂。
18． 火 cd间断路
【详解】[1]测电笔的氖管发光表明笔尖接触的是火线。当测电笔的金属探头接触火线时，电流通过人体，氖管和电阻形成通路，使氖管发光。
[2]由图可知，灯泡L1与L2并联，开关S1控制L1，开关S2控制L2。步骤①：只闭合S1，灯L1亮。 说明从火线→a→S1→L1→c→零线的路径是通路；步骤②：断开S1，闭合S2，灯L2不亮。 说明L2所在支路存在断路； 步骤③：用测电笔测a、b、c、d四个接线点，发现只有c点氖管不发光。 a、b点氖管发光，说明a、b点与火线连接正常。 d点氖管发光，说明d点通过L2与火线间接相连，因为L2不亮，但d点仍能测到火线电压，说明断路故障在d点之后。因此电路故障为cd间断路。
19．
【详解】由通电螺线管左侧为N极，右侧为S极。根据右手安培定则可知，电源左端为负极，右端为正极，由于此时小磁针处于静止状态，再据磁体间的作用规律可知，此时小磁针的右端是S极，其左端是N极。在磁铁外部，磁感线方向为从N极出发流向S极。如图所示：
20．
【详解】上方巨石处于静止状态，受到的竖直向下的重力及下方石块对其的支持力为一对平衡力，这两个力大小相等，方向相反，作用在同一直线上，作用点在其重心O上，如图所示：
21．
【详解】光的反射中，入射光线与反射光线分居法线两侧，反射角等于入射角，做出入射光线AO。如图所示：
22．(1)开关闭合之前没有将滑动变阻器的滑片置于阻值最大处
(2) 右 1.5 电压一定时，通过导体的电流与其电阻成反比 R2
【详解】（1）闭合开关，电流表有示数，电压表超过其量程，说明电阻两端电压太大，滑动变阻器分压太小，这是由于开关闭合之前没有将滑动变阻器的滑片置于阻值最大处造成的。
（2）①[1]由表中数据可知，电路中控制电阻两端的电压值为UR＝IR＝15Ω×0.1A＝1.5V
[2]根据串联电路的分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，根据串联电路电压的规律可知，为了保持定值电阻两端电压不变，应增大滑动变阻器分得的电压，由串联分压的分压原理可知，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为1.5V不变。
②[3]由表中数据可知，导体的电阻增大，通过导体的电流减小，通过导体的电流与导体的电阻的乘积保持不变，故可得出结论：电压一定时，通过导体的电流与其电阻成反比。
③[4]由表中实验数据可知，当定值电阻阻值为15Ω时，电路电流为0.1A，此时滑动变阻器接入电路的阻值
因此滑动变阻器应选R2。
23．(1)丁、甲、乙、丙
(2)排开的液体受到的重力
(3)变小
(4) 2
【详解】（1）最合理的实验顺序是：丁：测出空桶的重力；甲：测出物体所受到的重力；乙：把物体浸在装满水的溢水杯中，测出测力计的示数；丙：测出桶和排开的水受到的重力；故正确顺序为丁、甲、乙、丙。
（2）空气中物体的重力为G＝2N
水中弹簧测力计的示数为
物体在水中受到的浮力为
由图丁可知，空桶的重力G桶＝0.5N
由图丙可知，水和桶的重力G总＝1.5N
所以溢出水的重力为G排＝G总﹣G桶＝1.5N﹣0.5N＝1N
根据计算结果，可见F浮＝G排
说明浸在液体中的物体受到的浮力等于它排开的液体受到的重力。
（3）将图乙中的水换成酒精，物体排开酒精的体积不变，密度变小，根据可知，物体受到的浮力变小。
（4）[1][2]由甲、乙两图可知，由甲图到乙图增加的质量即为泡沫块的质量，则泡沫的质量m＝m2﹣m1＝2.2kg﹣2kg＝0.2kg
因为泡沫块漂浮在水面上，所以F浮＝G＝mg＝0.2kg×10N/kg＝2N
由乙、丙两图可知，丙图中容器比乙图中容器多受一个向上的拉力F的作用，在拉力F的作用下，丙图中电子秤的读数减小，即
对于丙图中泡沫块所受浮力
根据阿基米德原理，又因为泡沫块完全浸没，所以泡沫块的体积
泡沫块的密度
24．(1)
(2)
【详解】（1）由图可知，空杯子质量为150g，装8cm高的果汁时，杯子与果汁的总质量为438g，则此时果汁质量为
果汁的体积为
果汁的密度是
（2）杯子装满果汁时，果汁高度为10cm，果汁对杯底的压强是
25．(1)1100W，220W；
(2)；
(3)
【详解】（1）当继电器线圈电流达不到6mA时，衔铁不会被吸下，此时工作电路中只有电阻工作，工作电路电阻最小，由可知，电路处于加热状态；当继电器线圈电流达到6mA时，衔铁会被吸下，此时工作电路中、串联，工作电路电阻最大，此时电路处于保温状态。则
（2）加热挡工作7min养生壶消耗的电能
水吸收的热量
由得
水的末温度
所以，可使质量为2.2kg的水从15℃加热至60℃。
（3）当温度为100℃时，由图乙可知。此时控制电路的电流
控制电路总电阻
滑动变阻器接入电路的阻值
