知识点一：光的反射作图
1.在图中，根据给出的入射光线画出反射光线，并标出反射角及其度数。
2.有的校服上的反光条可以在夜间反射周围的光线，从而对路人和司机起到一定的警示作用。制作反光条的反光材料表面覆盖了一层微棱镜如图甲所示，这些微小结构可以将不同方向入射的光按原方向反射回去。微棱镜的结构可以简化为图乙，若一束光照射到微棱镜上，请你在图乙中画出光反射后的光路图。
3.光从玻璃斜射入到空气中，在玻璃与空气的交界面上发生折射和反射，反射光线如图所示，请在图中画出入射光线和折射光线的大致方向。

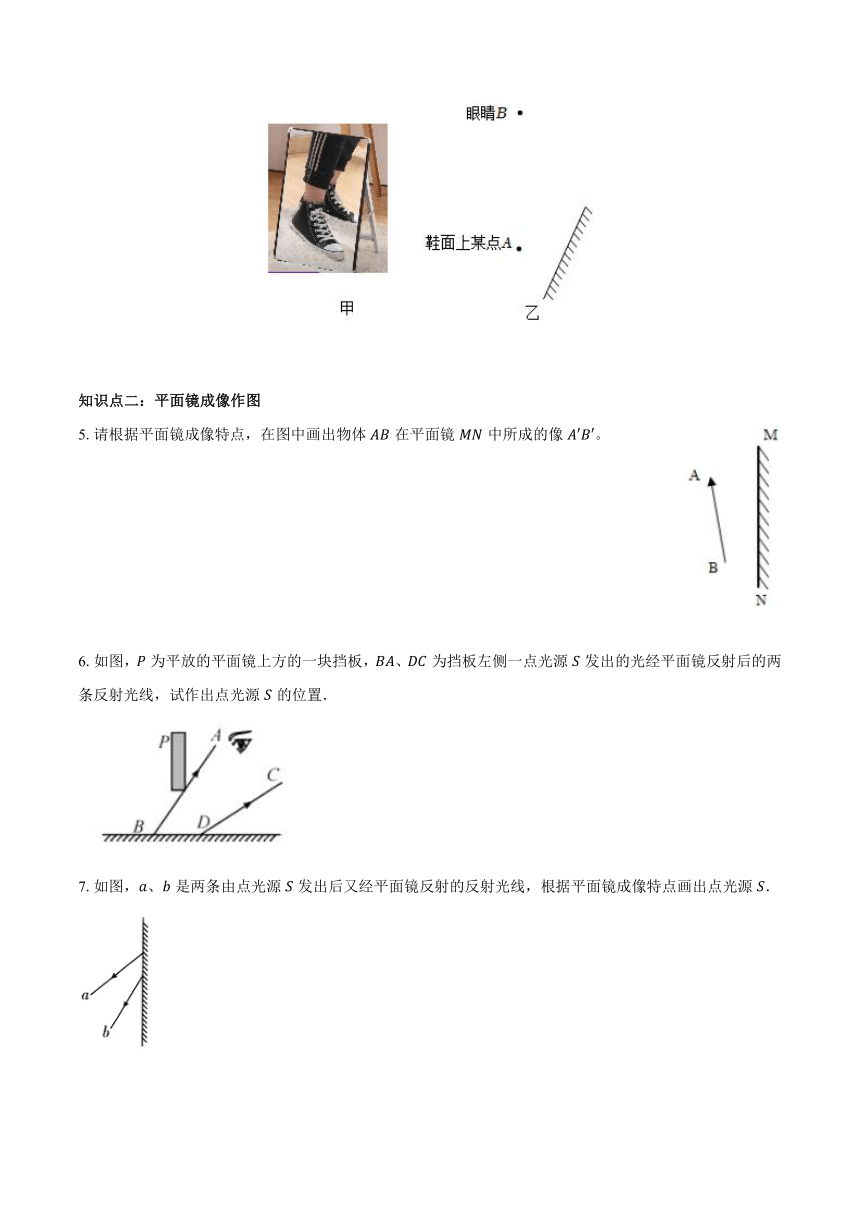

4.如图甲所示，小叶同学在鞋店通过镜子看到试穿的鞋子。请在图乙中画出反映此过程的光路图。
知识点二：平面镜成像作图
5.请根据平面镜成像特点，在图中画出物体在平面镜中所成的像。
6.如图，为平放的平面镜上方的一块挡板，、为挡板左侧一点光源发出的光经平面镜反射后的两条反射光线，试作出点光源的位置．
7.如图，、是两条由点光源发出后又经平面镜反射的反射光线，根据平面镜成像特点画出点光源．

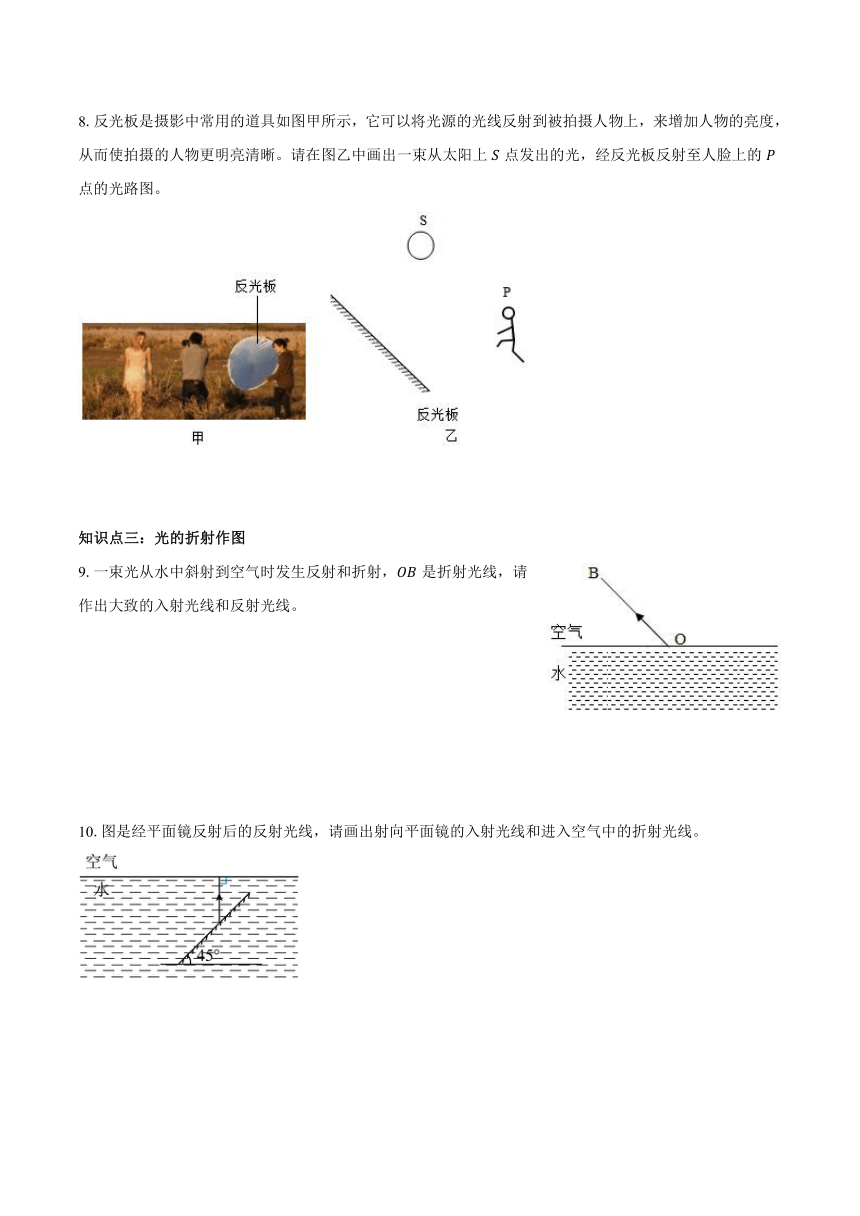

8.反光板是摄影中常用的道具如图甲所示，它可以将光源的光线反射到被拍摄人物上，来增加人物的亮度，从而使拍摄的人物更明亮清晰。请在图乙中画出一束从太阳上点发出的光，经反光板反射至人脸上的点的光路图。
知识点三：光的折射作图
9.一束光从水中斜射到空气时发生反射和折射，是折射光线，请作出大致的入射光线和反射光线。
10.图是经平面镜反射后的反射光线，请画出射向平面镜的入射光线和进入空气中的折射光线。

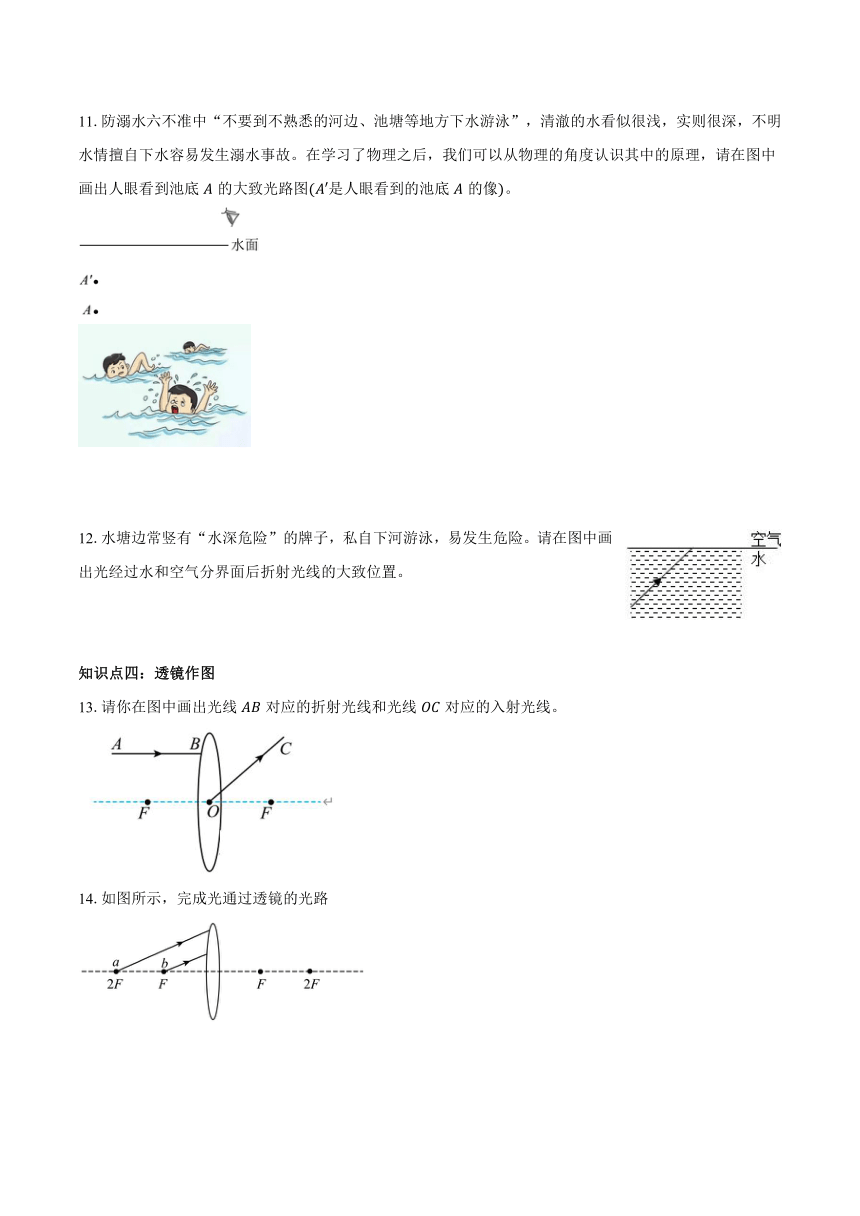

11.防溺水六不准中“不要到不熟悉的河边、池塘等地方下水游泳”，清澈的水看似很浅，实则很深，不明水情擅自下水容易发生溺水事故。在学习了物理之后，我们可以从物理的角度认识其中的原理，请在图中画出人眼看到池底的大致光路图是人眼看到的池底的像。
12.水塘边常竖有“水深危险”的牌子，私自下河游泳，易发生危险。请在图中画出光经过水和空气分界面后折射光线的大致位置。
知识点四：透镜作图
13.请你在图中画出光线对应的折射光线和光线对应的入射光线。
14.如图所示，完成光通过透镜的光路
15.如图所示，为一点光源，为其像点：
请作图确定凸透镜左侧焦点的位置；
画出发出的光线通过凸透镜后的光路图。 表示凸透镜，作图时请保留必要的辅助光线，只画出折射光线的不给分
16.画出图中两条入射光线经凸透镜后的光线。像与物比较，物体经凸透镜成______填“放大”或“缩小”______填“正立”或“倒立”的像。
参考答案
1.【答案】解：由图知，法线已画出，入射角为，则反射角也为；根据反射角等于入射角，在法线的另一侧画出反射光线，并标出反射角的大小，如图所示：

2.【答案】如下图所示

3.【答案】
4.【答案】解：作出鞋子点关于平面镜的对称点，即为像点，连接眼睛与点交平面镜于点，连接画出入射光线，连接点与眼睛画出反射光线，如图所示：

5.【答案】
6.【答案】
7.【答案】如图所示

8.【答案】
9.【答案】解：先过折射点垂直水面作出法线，在法线右侧的水中画出入射光线，方向指向入射点，注意折射角大于入射角；
由光的反射定律，反射光线与入射光线分居法线两侧，反射角等于入射角，由此在法线右侧的水中画出反射光线。如图所示：

10.【答案】
11.【答案】
12.【答案】解：过入射点垂直于分界面作出法线，光从水中斜射入空气，折射光线与入射光线在同一平面内，且分居法线两侧，折射角大于入射角，折射光线要远离法线，据此作出折射光线，如图所示：

13.【答案】
14.【答案】
15.【答案】

16.【答案】放大 倒立
