第二单元　地形变化的原因
微专题一　地质剖面图的判读

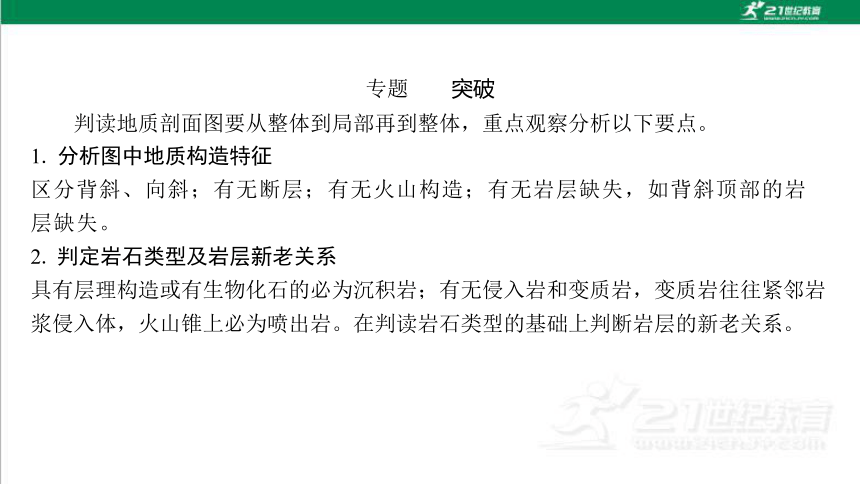

专题　　突破
　　判读地质剖面图要从整体到局部再到整体，重点观察分析以下要点。
1. 分析图中地质构造特征
区分背斜、向斜；有无断层；有无火山构造；有无岩层缺失，如背斜顶部的岩层缺失。
2. 判定岩石类型及岩层新老关系
具有层理构造或有生物化石的必为沉积岩；有无侵入岩和变质岩，变质岩往往紧邻岩浆侵入体，火山锥上必为喷出岩。在判读岩石类型的基础上判断岩层的新老关系。

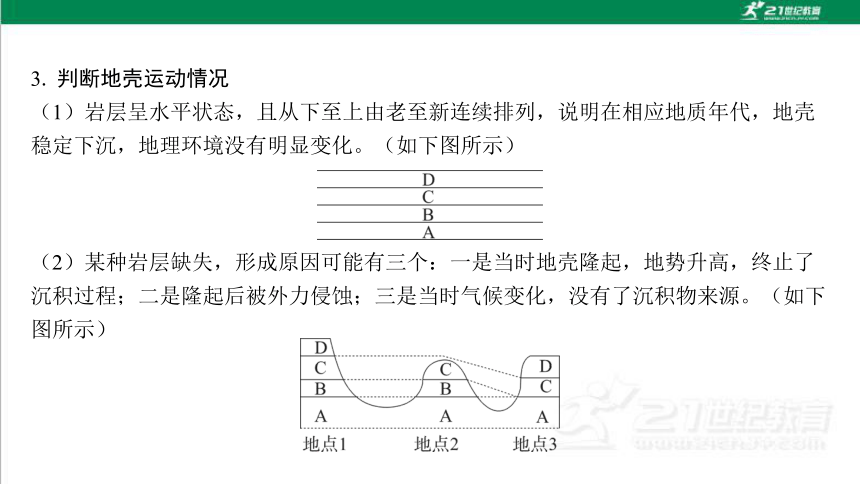

3. 判断地壳运动情况
（1）岩层呈水平状态，且从下至上由老至新连续排列，说明在相应地质年代，地壳稳定下沉，地理环境没有明显变化。（如下图所示）
（2）某种岩层缺失，形成原因可能有三个：一是当时地壳隆起，地势升高，终止了沉积过程；二是隆起后被外力侵蚀；三是当时气候变化，没有了沉积物来源。（如下图所示）

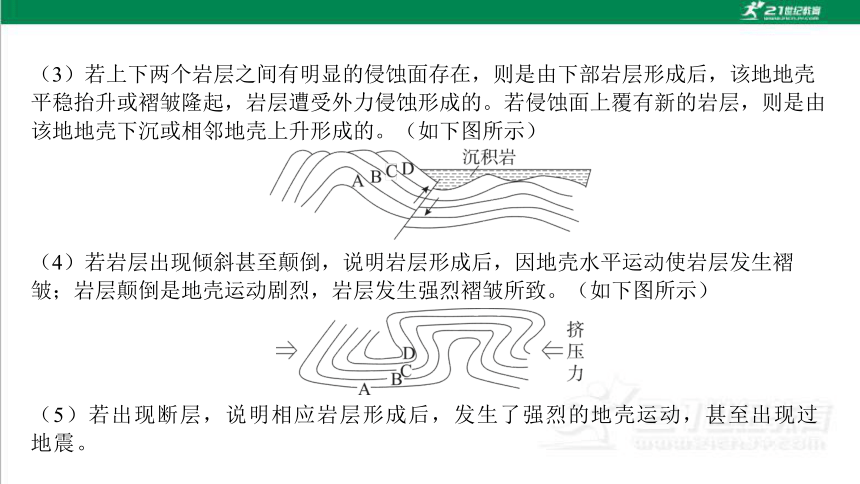

（3）若上下两个岩层之间有明显的侵蚀面存在，则是由下部岩层形成后，该地地壳平稳抬升或褶皱隆起，岩层遭受外力侵蚀形成的。若侵蚀面上覆有新的岩层，则是由该地地壳下沉或相邻地壳上升形成的。（如下图所示）
（4）若岩层出现倾斜甚至颠倒，说明岩层形成后，因地壳水平运动使岩层发生褶皱；岩层颠倒是地壳运动剧烈，岩层发生强烈褶皱所致。（如下图所示）
（5）若出现断层，说明相应岩层形成后，发生了强烈的地壳运动，甚至出现过地震。

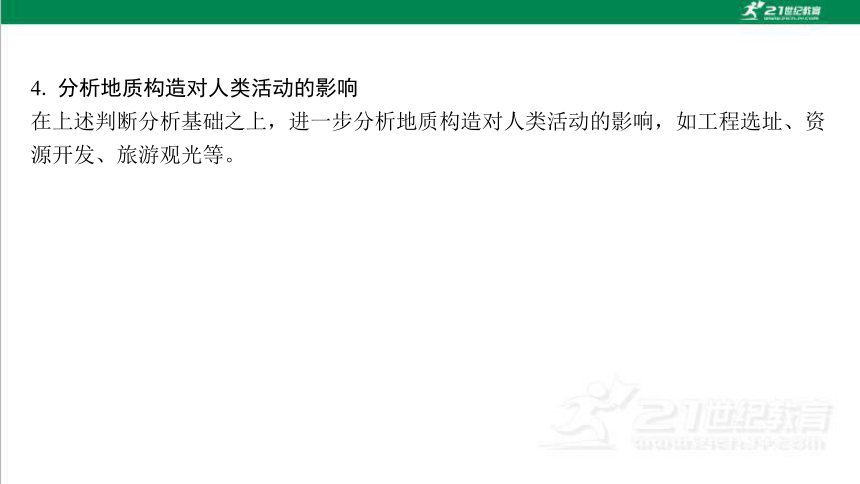

4. 分析地质构造对人类活动的影响
在上述判断分析基础之上，进一步分析地质构造对人类活动的影响，如工程选址、资源开发、旅游观光等。

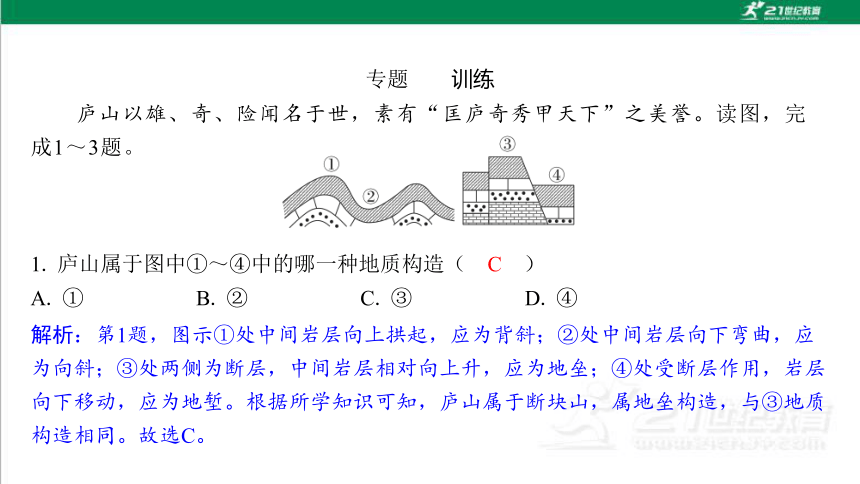

专题　　训练
　　庐山以雄、奇、险闻名于世，素有“匡庐奇秀甲天下”之美誉。读图，完成1～3题。
A. ① B. ② C. ③ D. ④
解析：第1题，图示①处中间岩层向上拱起，应为背斜；②处中间岩层向下弯曲，应为向斜；③处两侧为断层，中间岩层相对向上升，应为地垒；④处受断层作用，岩层向下移动，应为地堑。根据所学知识可知，庐山属于断块山，属地垒构造，与③地质构造相同。故选C。
C
A. 断层 B. 向斜 C. 背斜 D. 山地
解析：第2题，结合上题分析可知，①地的地质构造是背斜。故选C。
A. ① B. ② C. ③ D. ④
解析：第3题，背斜为良好的储油构造，因此在图中①～④四种地质构造中，可能找到石油和天然气资源的是①。故选A。
C
A
　　读某区域沿回归线的地质剖面图，完成4～5题。
A. 丙处于生长边界
B. 丁位于大洋板块上
C. 丙处易形成海岭，岩石年龄轻
D. 丙处地壳运动比较活跃
D
解析：第4题，图中海沟位于大洋板块与大陆板块挤压边界，大洋板块因位置较低，俯冲到大陆板块之下，并形成海沟，因此海沟位于板块的消亡边界，A错误；丁位于大陆板块上，B错误；丙处易形成海沟，地壳运动比较活跃，年龄较老，C错误，D正确。故选D。
A. 与甲处相比，乙处地质构造更适合建设隧道
B. A处为向斜谷
C. 从A处向下可开采到石油
D. 乙处地质时期不曾发生过海陆变迁
解析：第5题，图中显示，甲处岩层向上拱起，为背斜构造，乙处岩层向下弯曲为向斜构造，与乙处相比，甲处背斜构造更适合建设隧道，A错误；A处为背斜，向下可开采到石油，B错误，C正确；读图可知，乙处有石灰岩，说明以前是浅海环境，D错误。故选C。
C
6. 阅读图文材料，完成下列问题。
下图为某区域的地质剖面图，其中①指断层。该区域的沉积岩层中富含地下水，但东西两侧的地下水互不连通，形成两个独立的地下水系统。
（1）指出甲、乙、丙中最有利于地下水资源钻探的部位，阐述该地的优势。
答案：（1）乙。向斜构造是良好的储水构造；（和甲、丙两地的石灰岩层相比）砂砾岩层储水条件好，且位于表层（地下水埋藏浅）。
解析：第（1）题，读图可知，乙地岩层向下弯曲，是向斜构造，是良好的储水构造；由材料可知，该区域的沉积岩层中富含地下水，特别是砂砾岩层储水条件最好，而且埋藏深度较浅，接近表层，易于开采钻探。
（2）判断图中②③岩层形成的先后顺序，并简述依据。
答案：（2）②岩层后形成（或③岩层先形成）。②③岩层均为沉积岩层，先形成的岩层位于下面（后形成的岩层位于上面）。
解析：第（2）题，根据图中信息，②是砂砾岩，③是石灰岩，两者都是沉积岩，沉积岩地层为典型的层理结构，先形成的在下，后形成的在上，因此②形成晚于③；可判断出先形成的是③，后形成的是②。
