第一单元 地球运动的意义
微专题一　光照图的综合判读

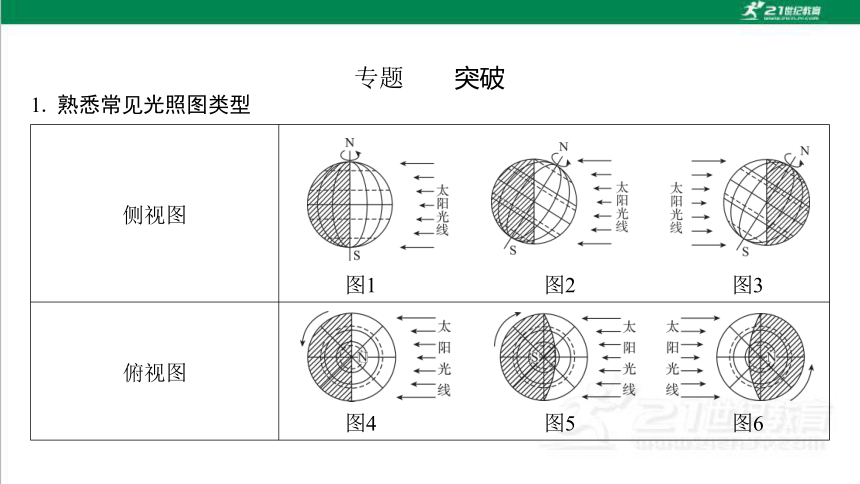

1. 熟悉常见光照图类型
侧视图 　　 　　
图1　 　图2　　 图3
俯视图 　　 　　
图4　 　图5　 　图6
专题　　突破

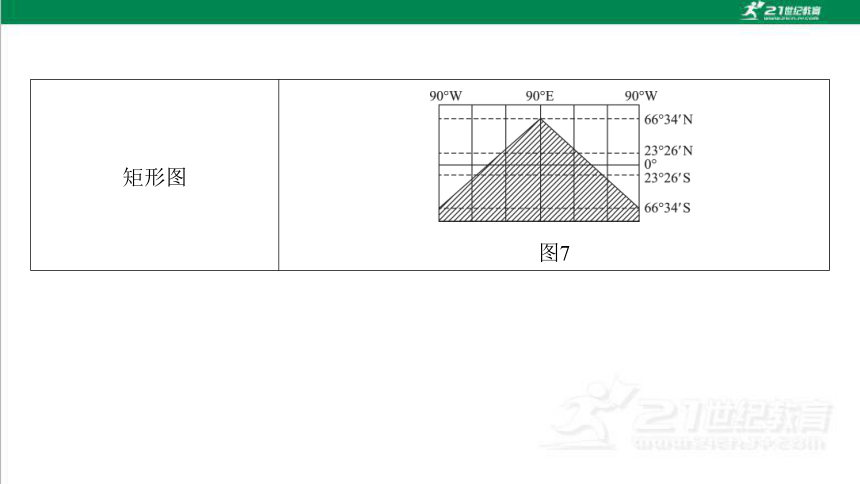

矩形图
图7

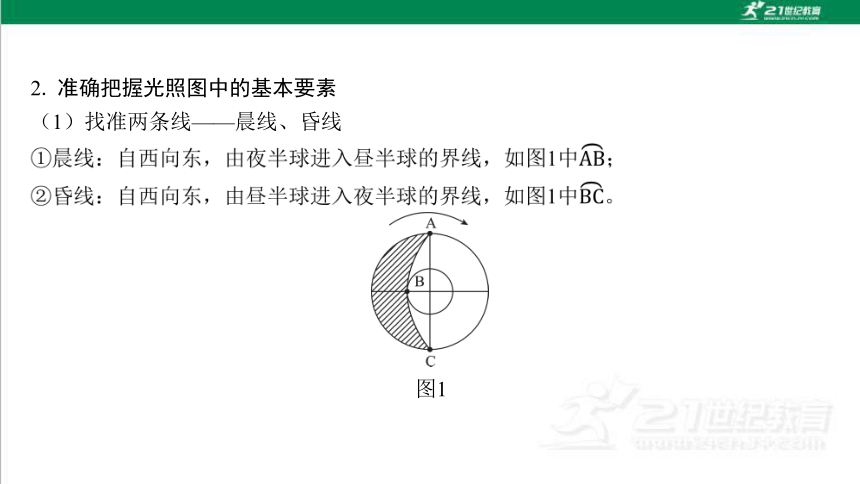

2. 准确把握光照图中的基本要素
（1）找准两条线——晨线、昏线
图1
（2）确定五个点——晨赤点、昏赤点、晨昏北点、晨昏南点、太阳直射点
①晨赤点：晨线与赤道的交点，地方时为6：00。如图2中C点。
②昏赤点：昏线与赤道的交点，地方时为18：00。如图2中A点。
③晨昏北点：晨线与昏线在北半球的交点，也是晨（昏）线上最北的点。北点（图2中D点）0时北昼，北点12时北夜（当晨昏北点为0：00时，其北方为极昼；当晨昏北点为12：00时，其北方为极夜）。
④晨昏南点：晨线与昏线在南半球的交点，也是晨（昏）线上最南的点。南点0时南昼，南点12时南夜。
⑤太阳直射点：即日心和地心的连线与地球表面的交点
（如图2中B点）。太阳高度为90°，地方时为12：00。
它与晨赤点、昏赤点的经度差为90°。
图2
3. 依要素把握光照图的判读技巧
专题　　训练
　　读地球光照图（图中阴影表示黑夜），回答1～2题。
① ② ③ ④
A. 图①表示全球昼夜平分
B. 北极点正午太阳高度最大的是图②
C. 图②与图③所示日期相同
D. 太阳直射南回归线的是图④
A
解析：第1题，图①显示晨线与经线重合，为春、秋分日，全球昼夜平分；图②显示地球顺时针自转，说明为南极俯视图，极圈内出现极昼现象，可判断为冬至日，此时北极点为极夜，正午太阳高度不是最大；图③显示北极圈出现极昼现象，可判断为夏至日，图②与图③所示日期不同；图④是太阳直射北回归线。故选A项。
A. 地球位于近日点附近
B. 海南岛上正午物体的影子最短
C. 此时是漠河白昼最长的一天
D. 此时是北京一年中最热的月份
解析：第2题，图④北极圈出现极昼现象，此时太阳直射北回归线，漠河位于北半球高纬度地区，此时是漠河白昼最长的一天。故选C项。
C
④
3. 读图，回答下列问题。
图略（连接ABC，左侧画斜线表示夜半球）
解析：第（1）题，作图要注意，晨昏线与太阳光线垂直，晨昏线经过球心。晨昏线在地表的移动方向是自东向西。
自东向
西　
解析：第（2）题，顺着地球自转的方向由夜半球进入到昼半球的是晨线，根据太阳光线的位置，可以判断分界线是晨线，晨线与太阳光线垂直。
解析：第（3）题，目前B在晨线上，即将进入昼半球。
晨　
相互垂直　
昼
