鲁教版高中地理选择性必修1第二单元地形变化的原因单元活动学用地质简图课件

(共32张PPT)
第二单元　地形变化的原因
单元活动　学用地质简图

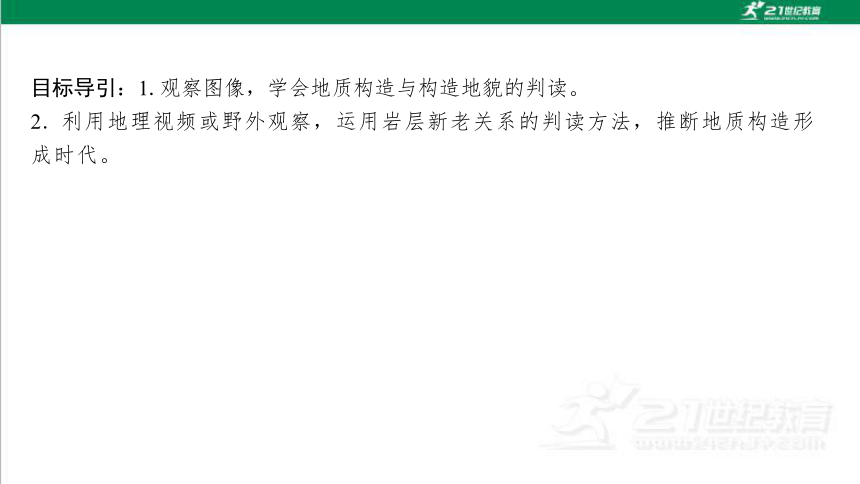

目标导引：1.观察图像，学会地质构造与构造地貌的判读。
2. 利用地理视频或野外观察，运用岩层新老关系的判读方法，推断地质构造形成时代。
第*页
研习任务　地质简图的判读
教材　　认知

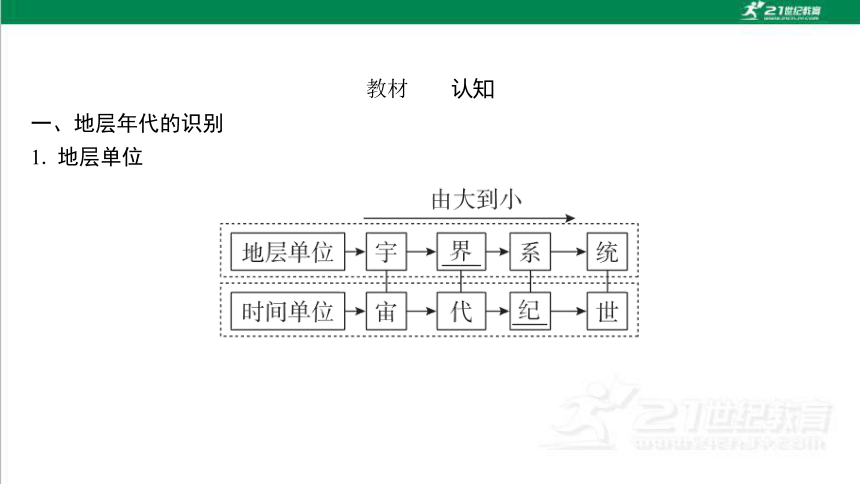

一、地层年代的识别
1. 地层单位
2. 地层新老关系规律
新　
简单　
切割　

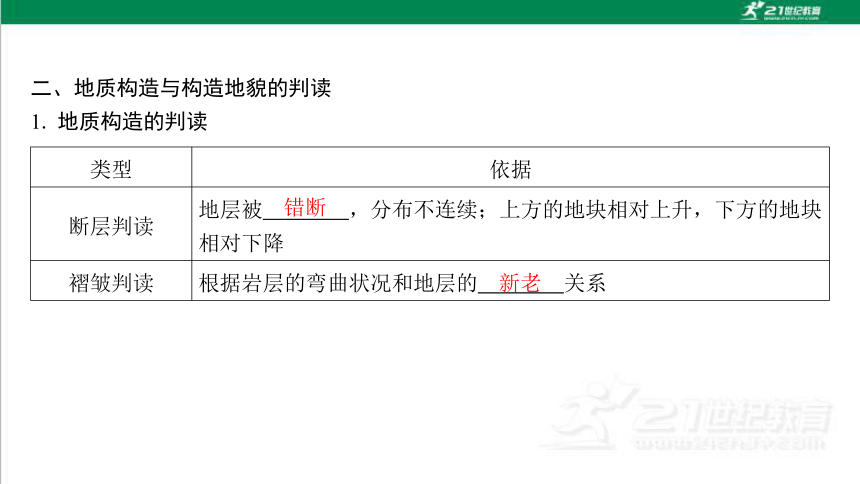

二、地质构造与构造地貌的判读
1. 地质构造的判读
错断　
新老　
2. 构造地貌的判读
构造运动　
向斜山　
背斜谷　
地形图　

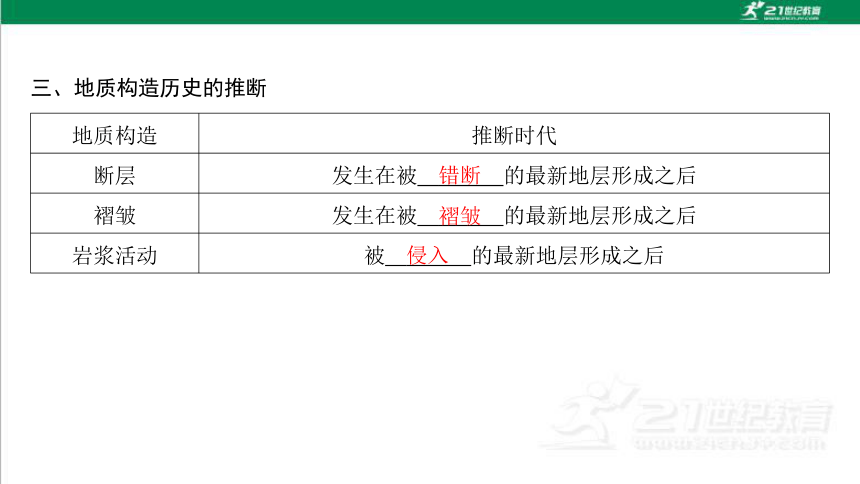

三、地质构造历史的推断
错断　
褶皱　
侵入　
[重点研讨]
1. 岩层新老关系的判断方法
（1）看沉积岩：沉积岩岩层年龄越老，其位置越靠下；岩层年龄越新，其位置越靠上，即越接近地表。如图一中Ⅲ岩层位置靠下，岩层较老；Ⅰ岩层位置靠上，岩层较新。
（2）看断层：断层的形成晚于被断裂的岩层。

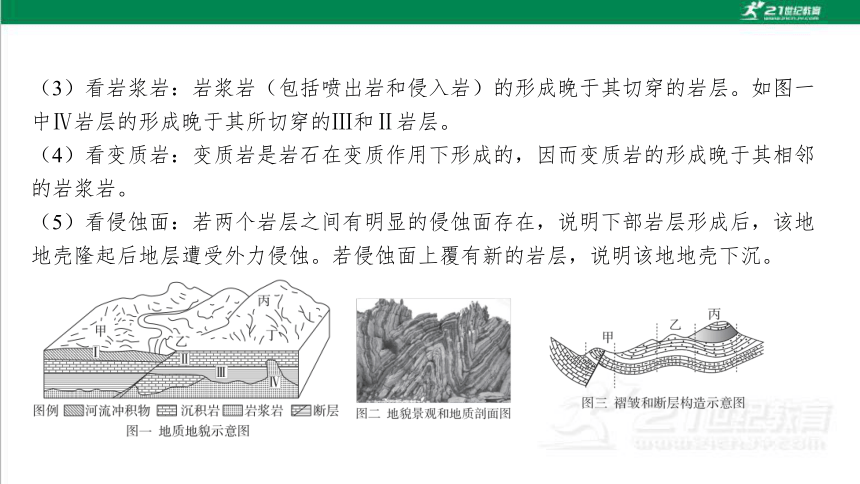

（3）看岩浆岩：岩浆岩（包括喷出岩和侵入岩）的形成晚于其切穿的岩层。如图一中Ⅳ岩层的形成晚于其所切穿的Ⅲ和Ⅱ岩层。
（4）看变质岩：变质岩是岩石在变质作用下形成的，因而变质岩的形成晚于其相邻的岩浆岩。
（5）看侵蚀面：若两个岩层之间有明显的侵蚀面存在，说明下部岩层形成后，该地地壳隆起后地层遭受外力侵蚀。若侵蚀面上覆有新的岩层，说明该地地壳下沉。

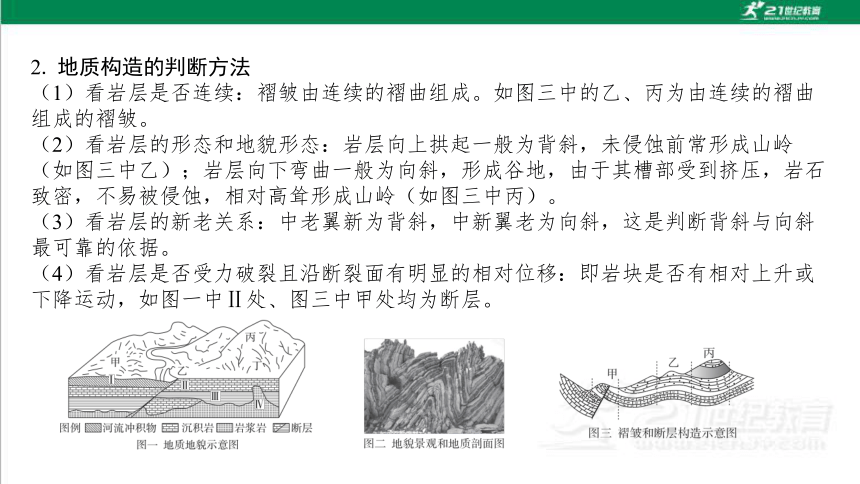

2. 地质构造的判断方法
（1）看岩层是否连续：褶皱由连续的褶曲组成。如图三中的乙、丙为由连续的褶曲组成的褶皱。
（2）看岩层的形态和地貌形态：岩层向上拱起一般为背斜，未侵蚀前常形成山岭（如图三中乙）；岩层向下弯曲一般为向斜，形成谷地，由于其槽部受到挤压，岩石致密，不易被侵蚀，相对高耸形成山岭（如图三中丙）。
（3）看岩层的新老关系：中老翼新为背斜，中新翼老为向斜，这是判断背斜与向斜最可靠的依据。
（4）看岩层是否受力破裂且沿断裂面有明显的相对位移：即岩块是否有相对上升或下降运动，如图一中Ⅱ处、图三中甲处均为断层。

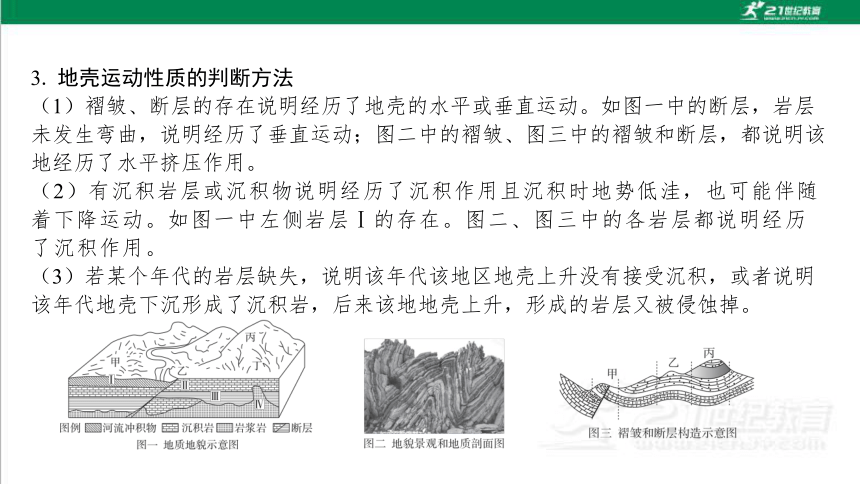

3. 地壳运动性质的判断方法
（1）褶皱、断层的存在说明经历了地壳的水平或垂直运动。如图一中的断层，岩层未发生弯曲，说明经历了垂直运动；图二中的褶皱、图三中的褶皱和断层，都说明该地经历了水平挤压作用。
（2）有沉积岩层或沉积物说明经历了沉积作用且沉积时地势低洼，也可能伴随着下降运动。如图一中左侧岩层Ⅰ的存在。图二、图三中的各岩层都说明经历了沉积作用。
（3）若某个年代的岩层缺失，说明该年代该地区地壳上升没有接受沉积，或者说明该年代地壳下沉形成了沉积岩，后来该地地壳上升，形成的岩层又被侵蚀掉。
合作　　研讨
　　下图为某地地质剖面示意图。
1. 根据地质剖面图指出图中的地质构造。（区域认知）
提示：背斜、向斜和断层。
2. 判断图中丙处的构造地貌。（区域认知）
提示：背斜山。
3. 在图中标注另外两处背斜并说明没有成山的原因。（地理实践力）
提示：图略。背斜顶部受张力，岩石破碎易被侵蚀掉。
研习　　经典
　　下图为某区域地质剖面示意图。据此完成1～2题。
A. 沉积作用—侵蚀作用—沉积作用—岩浆活动
B. 岩浆活动—沉积作用—侵蚀作用—沉积作用
C. 沉积作用—岩浆活动—侵蚀作用—沉积作用
D. 侵蚀作用—沉积作用—岩浆活动—沉积作用
A
解析：第1题，根据先形成的岩层在下面，后形成的岩层在上面。沉积岩Ⅱ在下面先形成，后其顶部被外力侵蚀，然后地壳下降，经沉积作用，形成沉积岩Ⅰ，根据侵入者新，被侵入者老。地壳内部岩浆喷发，切断了岩层形成侵入岩和喷出岩。故选A。
A. 花岗岩 B. 板岩
C. 页岩 D. 砂岩
解析：第2题，图中甲岩石位于岩浆岩和沉积岩之间，最可能是岩浆上升过程中使周围的沉积岩发生变质形成的变质岩，花岗岩是岩浆岩，A错误；板岩属于变质岩，B正确；页岩属于沉积岩，C错误；砂岩属于沉积岩，D错误。故选B。
B
　　读图，回答3～4题。
A. 花岗岩的形成早于石灰岩
B. 乙山为断块山
C. 地形主要为山地
D. 甲处位于向斜的槽部
D
解析：第3题，图中花岗岩切断了石灰岩，说明花岗岩的形成晚于石灰岩，A错误。乙山为褶皱构造中的背斜，是背斜山，B错误。图示区域地势起伏和缓，故主要地形不是山地，C错误。甲处岩层向下凹，位于向斜的槽部，D正确。
A. ①② B. ③④ C. ②③ D. ①④
解析：第4题，在野外考察时，判断丙断层的依据是丙处有断层破碎带，②正确。图中断层两侧岩层错开，③正确。图中没有断层面发育的陡崖，①错误。图中相对下沉的岩体在地表没有形成低地，④错误。故选C。
C
第*页
课时作业
　　下图为某地质勘探队员绘制的某地地质剖面示意图，三叶虫、恐龙、大型哺乳动物分别为古生代、中生代、新生代的代表性动物。读图，回答1～2题。
A. 古生代前期
B. 古生代后期—中生代前期
C. 新生代后期
D. 中生代—新生代
解析：第1题，图中断层切断了含有恐龙化石的岩层，但未切断含有大型哺乳动物化石的岩层，说明该断层发生在这两个岩层的形成时代之间，即中生代和新生代之间。
D
1
2
3
4
5
6
7
8
9
10
11
A. 甲处岩层没有生物化石，为变质岩
B. 乙处岩层形成之前该地发生过地壳抬升
C. 丙处岩石由岩浆上升冷凝而形成
D. 丁处岩层主要是由内力作用形成的
解析：第2题，甲处岩层侵入沉积岩层中，为侵入岩，A项错误；含有三叶虫化石的岩层表面有被侵蚀的痕迹，说明在乙岩层形成之前该地发生过地壳抬升，B项正确；丙处岩石位于侵入岩周围，是沉积岩受热变质形成的，属于变质岩，C项错误；丁岩层含有三叶虫化石，属于沉积岩，是由外力作用形成的，D项错误。
B
1
2
3
4
5
6
7
8
9
10
11
　　某科考队沿图中虚线所示路线对某大型褶皱区进行地质考察，其依次记录的7个观测点信息如下表所示（岩层a、b、c、d由老到新）。读图表，回答3～4题。
观测点海拔（m） 440 471 500 526 500 477 500
出露岩层 a b c d c b c
1
2
3
4
5
6
7
8
9
10
11
A. 储水构造 B. 储油构造
C. 铁矿带 D. 储气构造
解析：第3题，图中甲处岩层中间新、两翼老，是向斜，向斜是良好的储水构造，A项正确。油气主要储存在背斜，岩层中若含有某种矿产层如煤、铁矿等，往往保存在向斜部分的地下，但不一定会形成铁矿带，B、C、D项错误。
A
1
2
3
4
5
6
7
8
9
10
11
A B C D
解析：第4题，乙处中间老、两翼新，是背斜，岩层向上弯曲，B、D项错误；乙处海拔比两翼低，形成谷地，C项正确，A项错误。
C
1
2
3
4
5
6
7
8
9
10
11
　　下图示意某地质剖面，其中①为断层，N为砂砾石层下界相对平坦而广阔的侵蚀面。读图，回答5～7题。
A. 甲处 B. 乙处 C. 丙处 D. 丁处
解析：第5题，根据所学知识可知，隧道的选址一般选择在排水良好，天然拱形构造的背斜处，据图判断甲为背斜，乙为断层，丙为向斜，丁处有裂隙，因此甲处最合适，A正确，B、C、D错误。故选A。
A
1
2
3
4
5
6
7
8
9
10
11
A. 形成后一直在活动
B. 北侧岩块相对上升
C. 比侵蚀面N形成的时间早
D. 与图中褶皱同时形成
解析：第6题，从图中可以看出砂砾石层沉积完整，因此断层形成后处于稳定状态，A错误；北侧岩块相对下降，B错误；侵蚀面位于上部，断层位于下部，因此断层形成时间早于侵蚀面N，C正确；褶皱先形成，岩层受到水平方向的挤压之后发生断裂形成断层，D错误。故选C。
C
1
2
3
4
5
6
7
8
9
10
11
A. 多气孔构造，质地疏松
B. 具有层理构造，含有化石
C. 燃点低，可作为能源使用
D. 具有粒状变晶结构，为大理岩
解析：第7题，丁处的岩石为石灰岩，在高温高压的状态下会变质形成大理岩，D正确；多气孔构造，质地疏松的为玄武岩，A错误；具有层理构造，含有化石的为沉积岩，B错误；燃点低，可作为能源使用的为页岩气，C错误。故选D。
D
1
2
3
4
5
6
7
8
9
10
11
　　下图为某地地质构造平面图，1～6为岩层，断层西南侧岩层上升。读图，回答8～9题。
A. 断裂—侵入—挤压
B. 侵入—挤压—断裂
C. 侵入—断裂—挤压
D. 挤压—侵入—断裂
D
1
2
3
4
5
6
7
8
9
10
11
解析：第8题，根据图示信息可知，图中有弯曲的岩层，说明岩层沉积完成后发生了挤压作用，导致岩层弯曲变形；图中花岗岩侵入弯曲的岩层，说明岩层弯曲变形之后发生了岩浆活动，岩浆侵入冷却之后，形成了花岗岩；图中断层将花岗岩和岩层都切断，说明岩浆侵入之后，经历了地壳运动，发生了断裂。所以图中地质作用的先后顺序为挤压—侵入—断裂。
1
2
3
4
5
6
7
8
9
10
11
A. M为背斜，1岩层老，2岩层新
B. M为向斜，1岩层新，2岩层老
C. M为向斜，1岩层老，2岩层新
D. M为背斜，1岩层新，2岩层老
解析：第9题，根据材料信息“断层西南侧岩层上升”可知，断层西南侧岩层抬升的程度高于东北侧，1岩层在西南侧出露得更多，说明岩层向上拱起，M为背斜，背斜岩层新老关系为中间老两翼新，所以1岩层老，2岩层新。
A
1
2
3
4
5
6
7
8
9
10
11
　　下图为我国华北某地的地质剖面示意图。读图，回答10～11题。
A. ①②③④ B. ②③④①
C. ②③①④ D. ①④③②
解析：第10题，①②③④均为沉积地层，从下到上越来越新，故由老到新的顺序为石灰岩、页岩、砂岩、黄土，即①④③②。
D
1
2
3
4
5
6
7
8
9
10
11
A. 水热条件较差
B. 岩石的可溶性低
C. 地表植被茂密
D. 地质构造较复杂
解析：第11题，岩溶地貌的发育需要具备两个条件，一是石灰岩广布，二是气候温暖湿润，甲地位于华北地区，水热条件较差，故岩溶地貌发育程度较低；甲地岩石为石灰岩，可溶性并不低；地表植被和地质构造对岩溶地貌的影响不大。
A
1
2
3
4
5
6
7
8
9
10
11
