第4章　闭合电路欧姆定律与科学用电
综合微评（四）

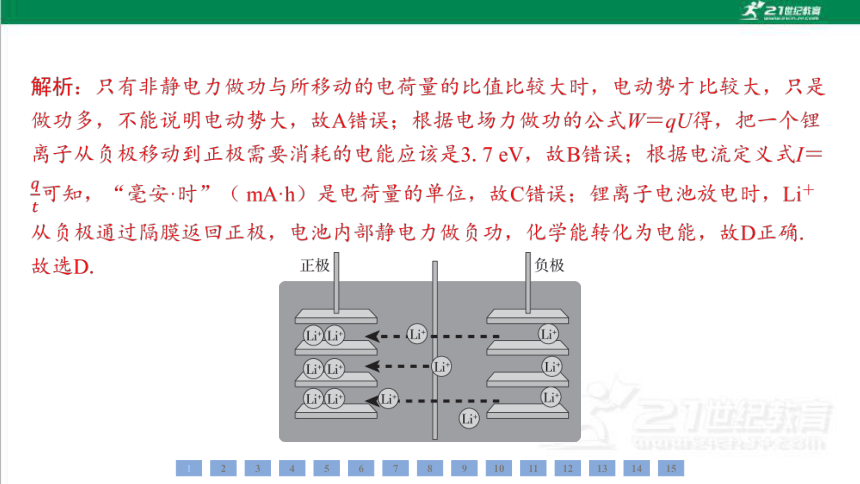

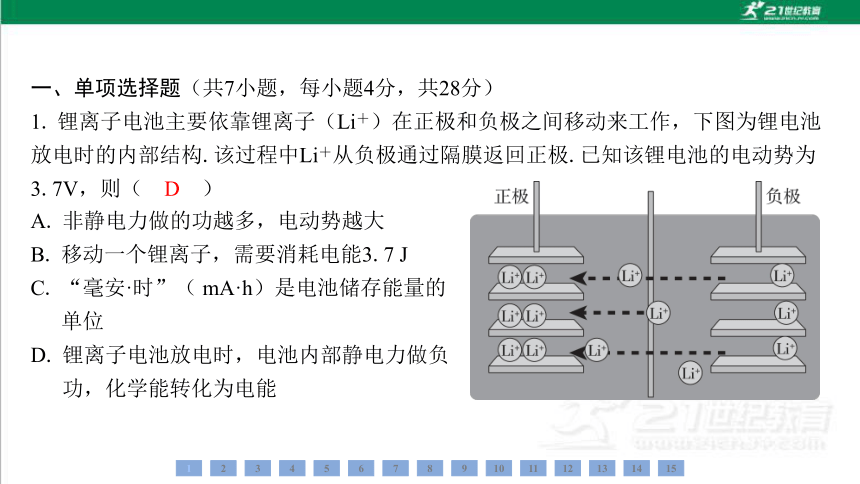

A. 非静电力做的功越多，电动势越大
B. 移动一个锂离子，需要消耗电能3.7 J
C. “毫安·时”（ mA·h）是电池储存能量的单位
D. 锂离子电池放电时，电池内部静电力做负功，化学能转化为电能
D
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

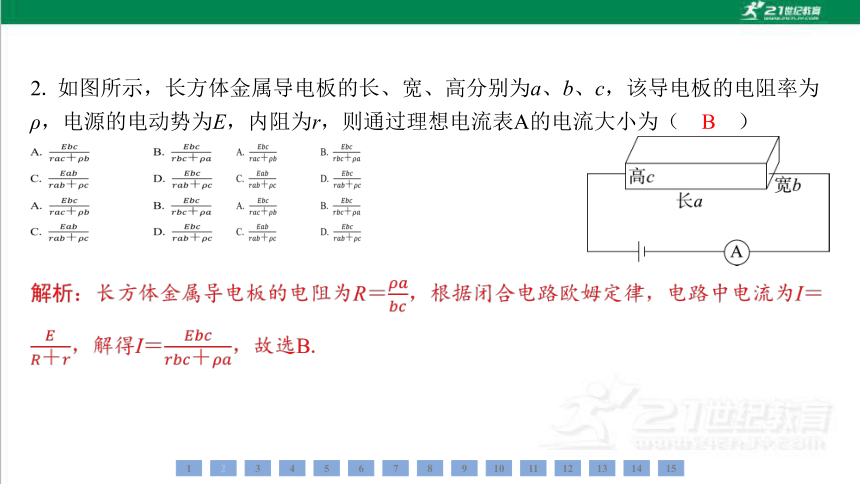

B
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

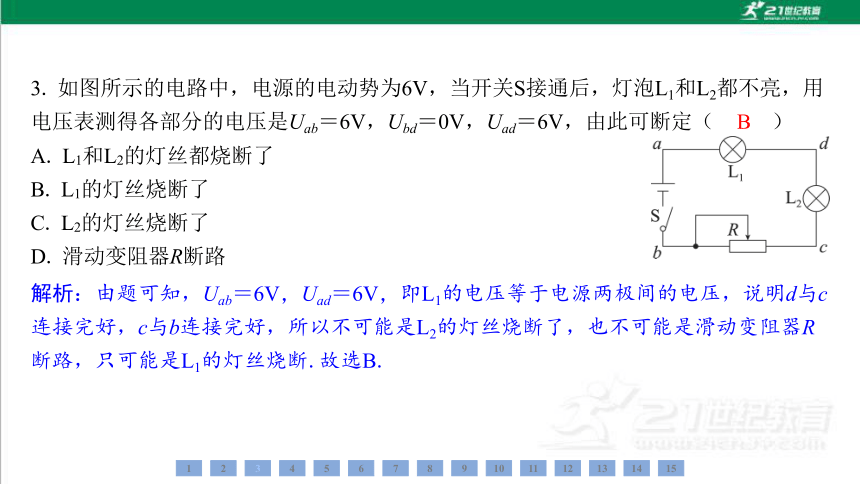

A. L1和L2的灯丝都烧断了
B. L1的灯丝烧断了
C. L2的灯丝烧断了
D. 滑动变阻器R断路
解析：由题可知，Uab＝6V，Uad＝6V，即L1的电压等于电源两极间的电压，说明d与c 连接完好，c与b连接完好，所以不可能是L2的灯丝烧断了，也不可能是滑动变阻器R 断路，只可能是L1的灯丝烧断.故选B.
B
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

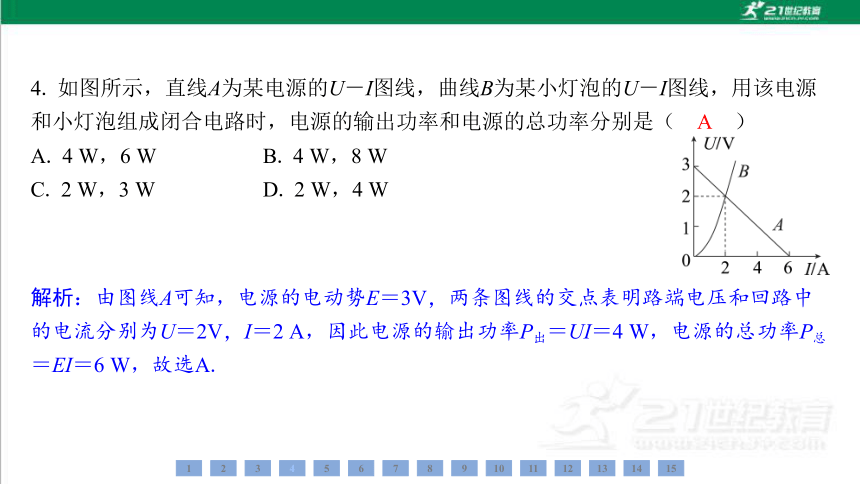

A. 4 W，6 W B. 4 W，8 W
C. 2 W，3 W D. 2 W，4 W
解析：由图线A可知，电源的电动势E＝3V，两条图线的交点表明路端电压和回路中 的电流分别为U＝2V，I＝2 A，因此电源的输出功率P出＝UI＝4 W，电源的总功率P总 ＝EI＝6 W，故选A.
A
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

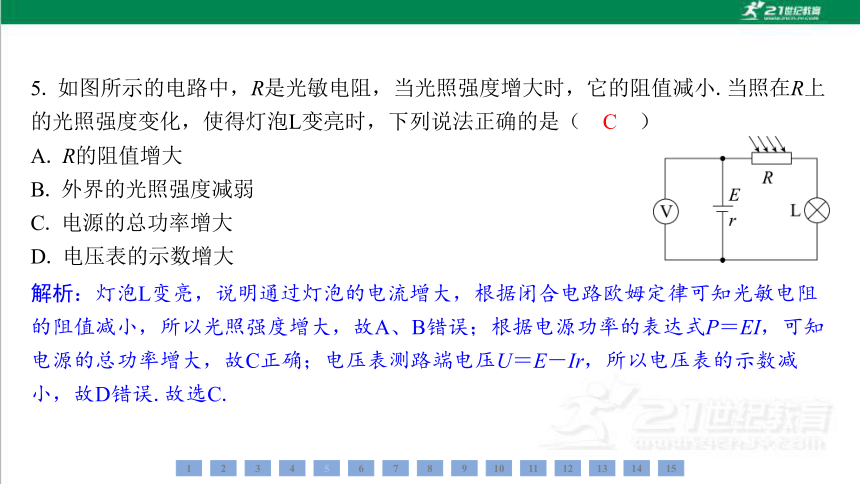

A. R的阻值增大
B. 外界的光照强度减弱
C. 电源的总功率增大
D. 电压表的示数增大
解析：灯泡L变亮，说明通过灯泡的电流增大，根据闭合电路欧姆定律可知光敏电阻 的阻值减小，所以光照强度增大，故A、B错误；根据电源功率的表达式P＝EI，可知 电源的总功率增大，故C正确；电压表测路端电压U＝E－Ir，所以电压表的示数减 小，故D错误.故选C.
C
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

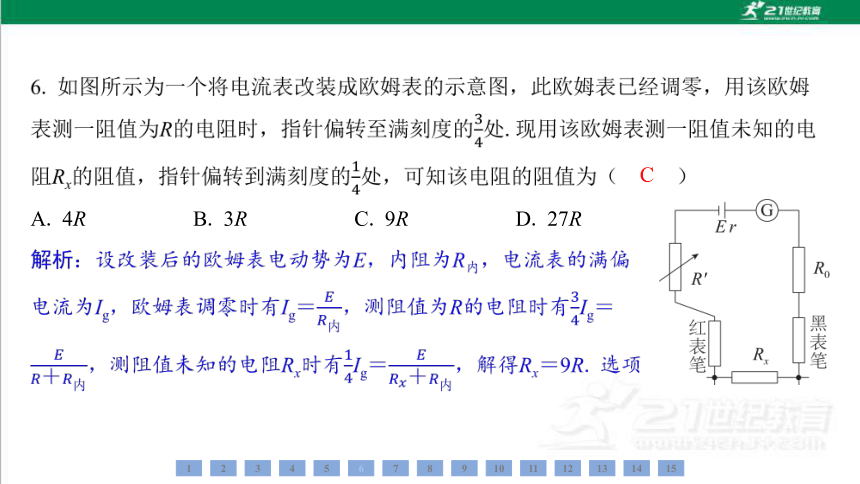

A. 4R B. 3R C. 9R D. 27R
C
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

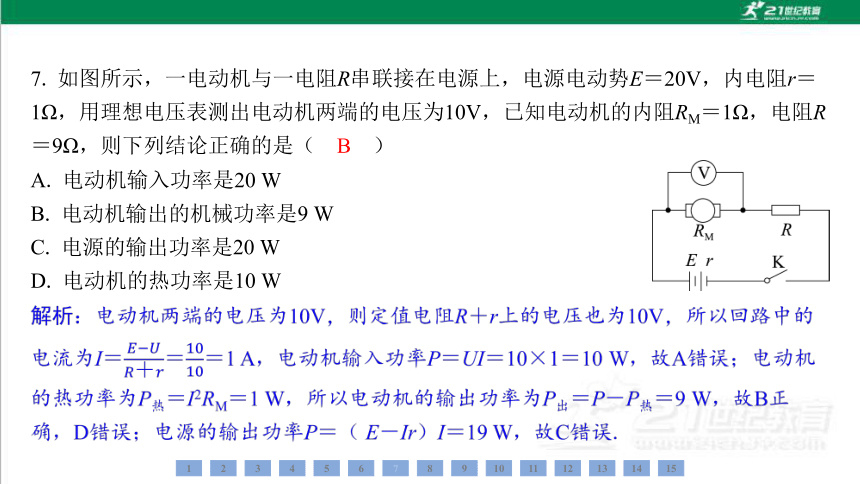

A. 电动机输入功率是20 W
B. 电动机输出的机械功率是9 W
C. 电源的输出功率是20 W
D. 电动机的热功率是10 W
B
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

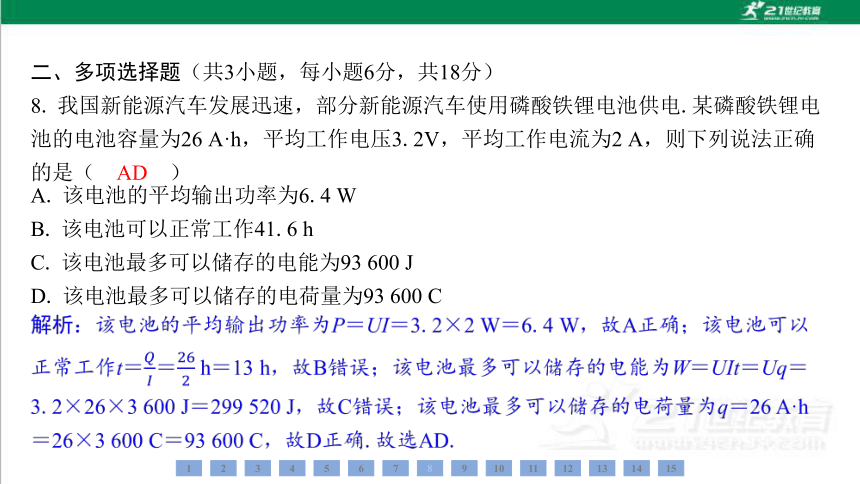

A. 该电池的平均输出功率为6.4 W
B. 该电池可以正常工作41.6 h
C. 该电池最多可以储存的电能为93 600 J
D. 该电池最多可以储存的电荷量为93 600 C
AD
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

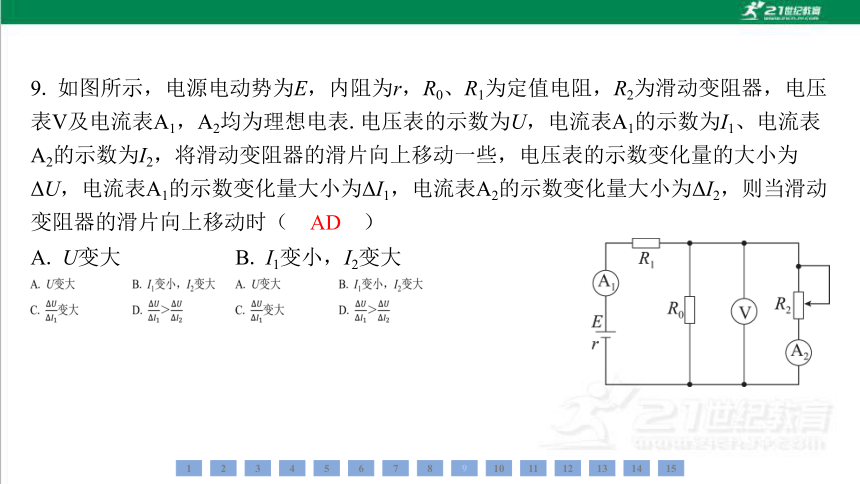

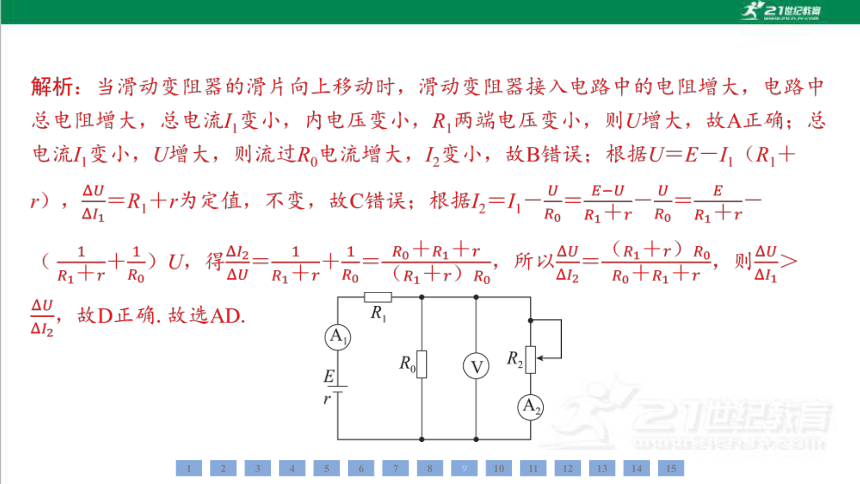

A. U变大 B. I1变小，I2变大
AD
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
A. 电源1与电源2的内阻之比是11∶7
B. 电源1与电源2的电动势之比是1∶1
C. 在这两种连接状态下，小灯泡消耗的功率之比是1∶2
D. 在这两种连接状态下，小灯泡的电阻之比是1∶2
ABC
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
三、非选择题（共5小题，共54分）
11. （8分）某实验小组使用多用电表测量电学中的物理量.
甲
乙
（1）小明同学用实验室的多用电表进行某次测量时，指针在表盘的位置如图甲所示. 若所选挡位为直流100 mA挡，则示数为 mA.
解析：（1）若所选挡位为直流100 mA挡，则示数为I＝4.8×10 mA＝48 mA.
48
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
（2）小军同学用该多用电表按正确操作测量了一个约10Ω的电阻后，需要继续测量 一个阻值约100Ω的电阻.在测量这个电阻之前，请选择以下必须的操作步骤，其合理 的顺序是 .（填字母代号）
A. 将红表笔和黑表笔短接
B. 把选择开关旋转到“×10”位置
C. 把选择开关旋转到“×100”位置
D. 调节欧姆调零旋钮使表针指向欧姆零点
解析：（2）先把选择开关旋转到“×10”位置，然后将红表笔和黑表笔短接，调节 欧姆调零旋钮使表针指向欧姆零点.故合理的顺序是BAD.
BAD
甲
乙
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
（3）图乙是某多用电表的内部电路图，已知μA的内阻Rg＝90Ω、满偏电流Ig＝100 μA，定值电阻R1＝1Ω、R2＝9Ω，电源电动势E＝1.5V；并以这个电源为标准在刻度 线上标上相应电阻值.若选a挡，μA表电流为50 μA刻度处，应标上的电阻值 为 Ω.若多用电表用久后，电源电动势降低，变为E'＝1.48V，但选用a挡测量 电阻时仍能电阻调零，若测出电阻值为150Ω，则被测量电阻的实际值为 Ω.
150
148
乙
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
乙
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
12. （10分）某同学利用电压表和电阻箱测定干电池的电动势和内阻，使用的器材还 包括定值电阻（R0＝5Ω）一个，开关两个，导线若干，实验原理图如图（a）.
（a）　
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
（1）在图（b）的实物图中，已正确连接了部分电路，请把余下电路连接完整.
（b）
图见解析
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
解析：（1）根据电路图连接实物图如图所示
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
（2）请完成下列主要实验步骤：
①检查并调节电压表指针指零；调节电阻箱，示数如图（c）所示，读得电阻值 是 ；
（c）
②将开关S1闭合，开关S2断开，电压表的示数是1.49V；
③将开关S2闭合，电压表的示数是1.16V；断开开关S1.
20Ω
解析：（2）①电阻箱的阻值为0×1 000Ω＋0×100Ω＋2×10Ω＋
0×1Ω＝20Ω.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
（3）使用测得的数据，计算出干电池的电动势是 ，内阻是 （计 算结果保留小数点后两位）.
1.49V
0.69Ω
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
13. （10分）某实验小组利用电流表和电压表测一节干电池的电动势和内阻， 器材如下：
干电池一节（电动势约为1.5V，内阻约为0.5Ω）；
电压表V（量程为0～3V， 内阻约为3 kΩ）；
电流表A（量程为0～0.6 A，内阻约为0.2Ω）；
滑动变阻器（最大阻值为20Ω）；
开关、导线若干.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
（1）用笔画线代替导线，将图2中的器材连成实验电路图1.
图1
图2
图见解析
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
解析：（1）用笔画线代替导线，将图中的器材连成实验电路如图：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
（2）根据实验数据作出 U－I图像如图3所示，该电池的电动势E＝ V，内阻r ＝ Ω.（结果均保留三位有效数字）
图3
1.45
1.30
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
（3）完成实验后，某同学利用图像分析由电表内阻引起的实验误差.在下图中，实线 是根据实验数据描点作图得到的U－I图像；虚线是该电源真实的路端电压 U随真实的 干路电流I变化的U－I图像.本次实验分析误差的U－I图像是 .
A
B
A
C
D
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
解析：（3）由于电压表的分流作用，相同的路端电压下，电流表测量的电流值小于 流过电源的电流，内电阻的测量值为电源和电压表并联后的总电阻，比实际电源的内 阻小，对应实线斜率的绝对值比虚线的小，但当电压为零时，电压表的内阻对测量没 有影响，实线和虚线重合.故选A.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
（4）为减小电表内阻引起的实验误差，在电表量程不变的情况下，可以采取的措施 是 .
A. 换用内阻更小的电流表
B. 换用内阻更大的电流表
C. 换用内阻更小的电压表
D. 换用内阻更大的电压表
解析：（4）因为电压表的分流作用产生的误差，为减小电表内阻引起的实验误差， 在电表量程不变的情况下，可以采取的措施是增大电压表的内阻.故选D.
D
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
14. （12分）如图是一个简易风速测量仪的示意图，绝缘弹簧的一端固定，另一端与 导电轻质的迎风板相连，弹簧套在水平放置的电阻率较大的均匀金属细杆上.迎风板 与光滑的金属杆接触良好，并能在金属杆上自由滑动.电路的一端与迎风板相连，另 一端与金属杆相连.已知弹簧的劲度系数k＝1 300 N/m，电阻R＝1.0Ω，电源的电动势 E＝12V，内阻r＝0.5Ω.闭合开关，没有风吹时，弹簧处于原长l0＝0.5 m，电压传感 器的示数U1＝3.0V. 不计摩擦和迎风板的电阻.求闭合开关，
（1）没有风吹时，电路中电流I1和金属杆接入电路的电阻R1；
答案：（1）6A　0.5Ω
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
（2）当风力为F＝260 N时，电压传感器的示数U2.
答案：（2）2.0V
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15. （14分）如图所示的电路中，电源电动势为E＝200V，内阻为r＝20Ω，定值电阻 R2＝32Ω.AB、CD为两个平行金属板，板长为L＝80 cm，板间距离为d＝32 cm.质量为 m＝1×10－6 kg、带电量为q＝－1×10－8 C的颗粒从两金属板左端沿板间中线以v0＝4 m/s的速度射入两板间.闭合开关S，调节电阻箱R1，使颗粒刚好打到下板右侧边缘的 D点.颗粒重力不能忽略，取重力加速度为g＝10 m/s2.求：
（1）颗粒在两板间运动的加速度大小；
答案：（1）8 m/s2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
（2）两板间的电压U；
答案：（2）64V
（3）电阻箱R1的阻值.
答案：（3）48Ω
1
2
3
4
5
6
7
8
9
10
11
12
13
