(共56张PPT)

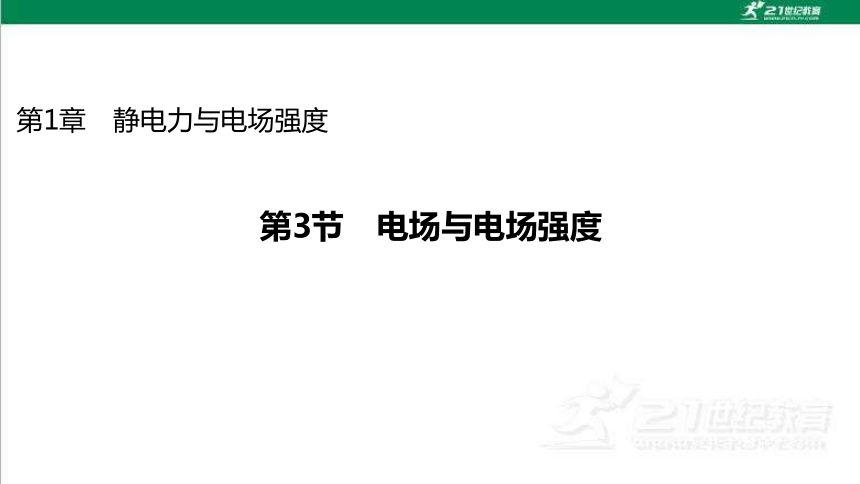

第1章 静电力与电场强度
第3节 电场与电场强度

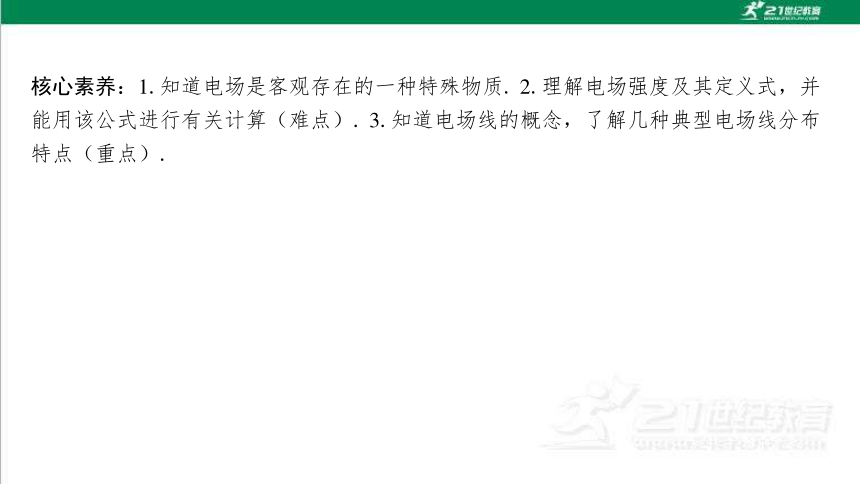

核心素养:1.知道电场是客观存在的一种特殊物质. 2.理解电场强度及其定义式,并 能用该公式进行有关计算(难点). 3.知道电场线的概念,了解几种典型电场线分布 特点(重点).
第*页

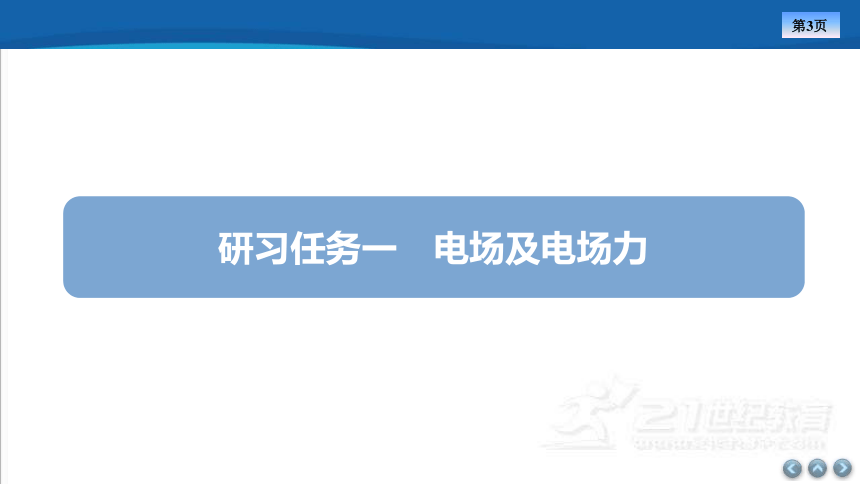

研习任务一 电场及电场力
合作 讨论

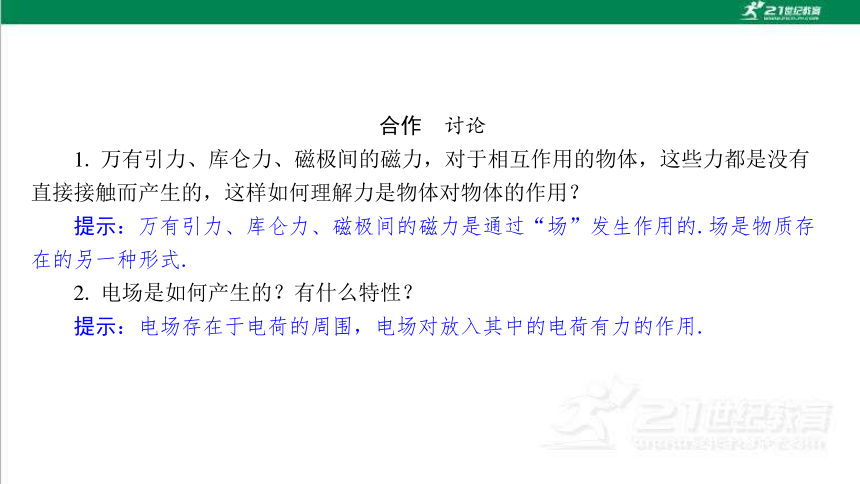

1. 万有引力、库仑力、磁极间的磁力,对于相互作用的物体,这些力都是没有 直接接触而产生的,这样如何理解力是物体对物体的作用?
提示:万有引力、库仑力、磁极间的磁力是通过“场”发生作用的.场是物质存 在的另一种形式.
2. 电场是如何产生的?有什么特性?
提示:电场存在于电荷的周围,电场对放入其中的电荷有力的作用.

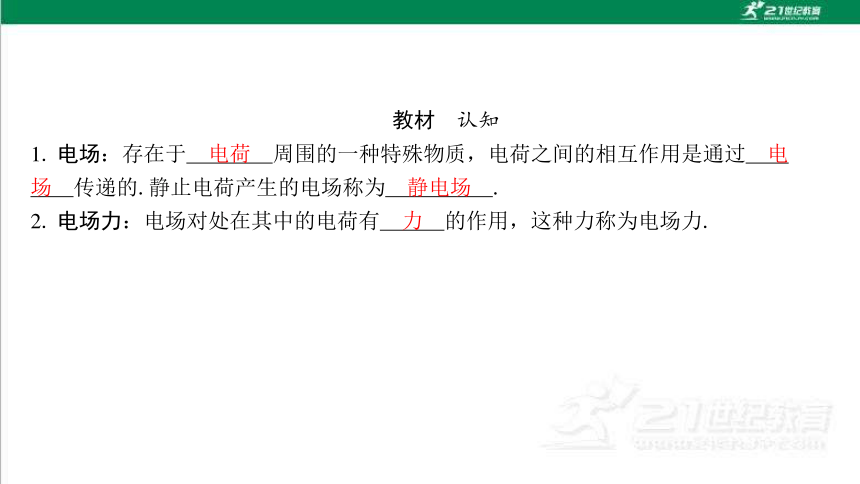

电荷

场
静电场
力

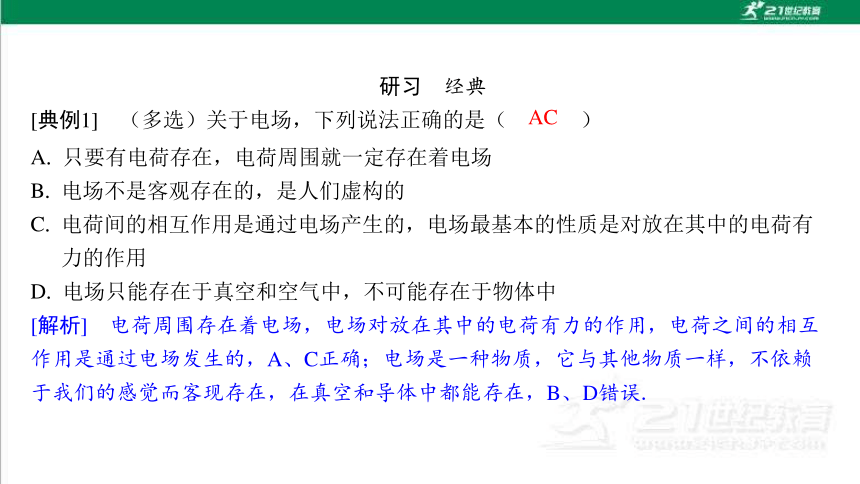

A. 只要有电荷存在,电荷周围就一定存在着电场
B. 电场不是客观存在的,是人们虚构的
C. 电荷间的相互作用是通过电场产生的,电场最基本的性质是对放在其中的电荷有 力的作用
D. 电场只能存在于真空和空气中,不可能存在于物体中
[解析] 电荷周围存在着电场,电场对放在其中的电荷有力的作用,电荷之间的相互 作用是通过电场发生的,A、C正确;电场是一种物质,它与其他物质一样,不依赖 于我们的感觉而客现存在,在真空和导体中都能存在,B、D错误.
AC

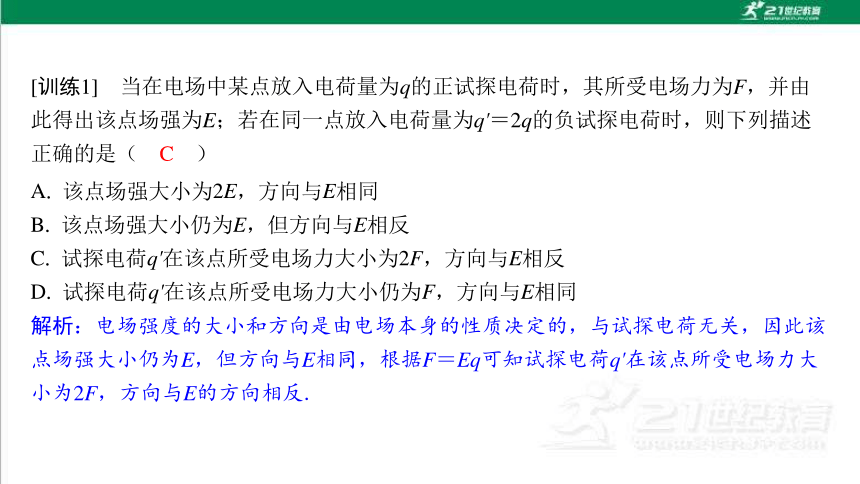

A. 该点场强大小为2E,方向与E相同
B. 该点场强大小仍为E,但方向与E相反
C. 试探电荷q'在该点所受电场力大小为2F,方向与E相反
D. 试探电荷q'在该点所受电场力大小仍为F,方向与E相同
解析:电场强度的大小和方向是由电场本身的性质决定的,与试探电荷无关,因此该 点场强大小仍为E,但方向与E相同,根据F=Eq可知试探电荷q'在该点所受电场力大 小为2F,方向与E的方向相反.
C
第*页

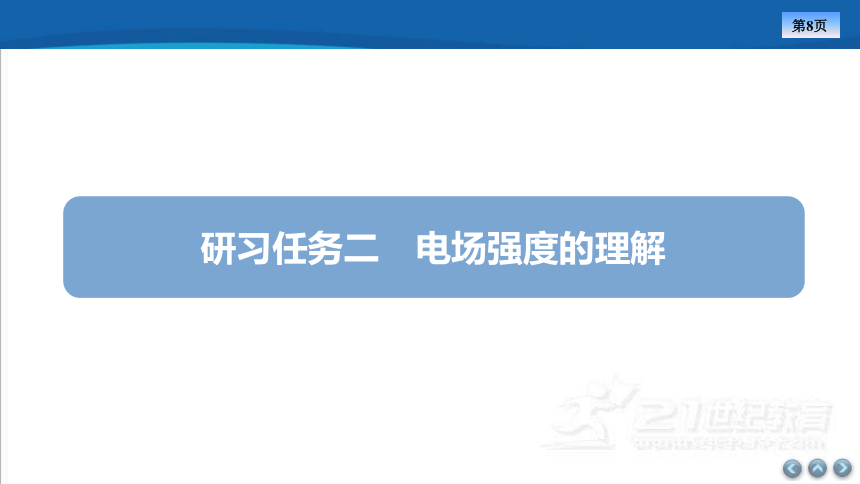

研习任务二 电场强度的理解
合作 讨论

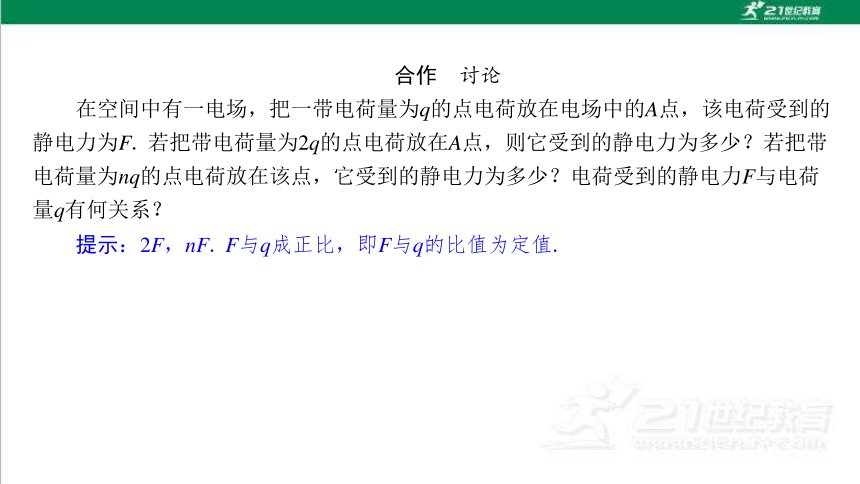

在空间中有一电场,把一带电荷量为q的点电荷放在电场中的A点,该电荷受到的 静电力为F. 若把带电荷量为2q的点电荷放在A点,则它受到的静电力为多少?若把带 电荷量为nq的点电荷放在该点,它受到的静电力为多少?电荷受到的静电力F与电荷 量q有何关系?
提示:2F,nF. F与q成正比,即F与q的比值为定值.

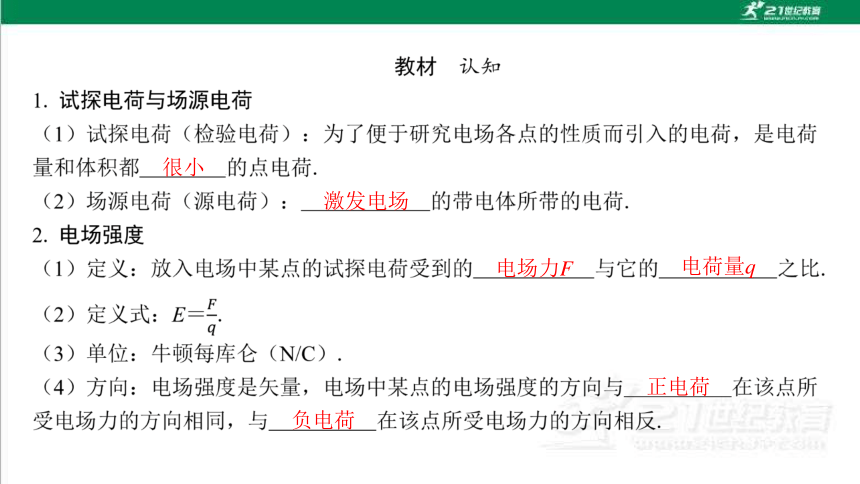

很小
激发电场
电场力F
电荷量q
正电荷
负电荷

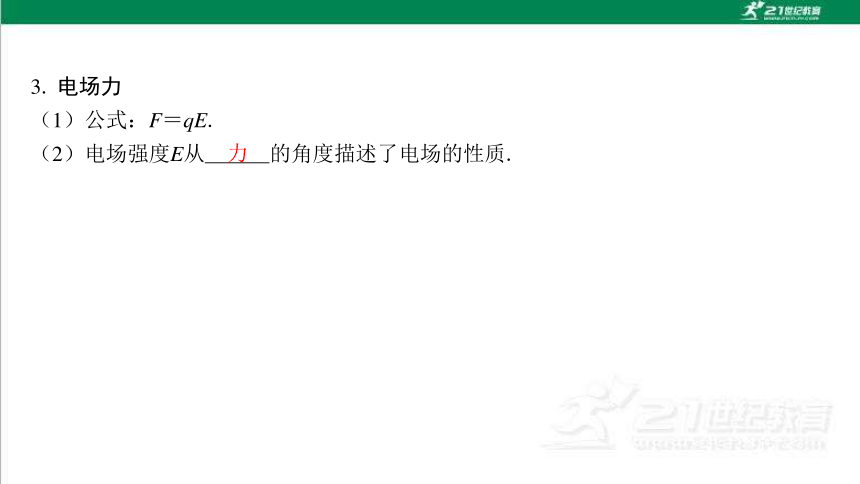

3. 电场力
(1)公式:F=qE.
(2)电场强度E从 的角度描述了电场的性质.
力

×
×
×
[思考]
1. 在电场中的同一点放入不同试探电荷,电场强度是否相同?为什么?不放电 荷呢?
  提示:相同.电场强度的大小和方向都是由电场本身所决定的,与试探电荷无关. 不放电荷,此位置电场强度的大小和方向依然不变.
AD
[解析] 电场强度的大小和方向都是由电场本身所决定的,与试探电荷无关,故该点 电场强度是个定值,故A正确,B错误;根据F=Eq可知,F-q图像是正比例函数图 像,故C错误,D正确.
[训练2] 如图所示,在一带负电荷的导体A附近有一点B,如在B处放置一个q1=- 2.0×10-8 C的电荷,测出其受到的静电力F1大小为4.0×10-6 N,方向如图,则:
(1)B处场强多大?方向如何?
200 N/C 方向与F1方向相反
解析:(2)q2在B点所受静电力大小F2=q2EB=4.0×10-7×200 N= 8.0×10-5 N,方向与场强方向相同,也就是与F1方向相反.此时B处场 强大小仍为200 N/C,方向与F1方向相反.
(3)如果将B处电荷拿走,B处的场强是多大?
200 N/C
解析:(3)某点场强大小与有无试探电荷无关,故将B处电荷拿走,B处场强大小仍 为200 N/C.
(2)如果换成一个q2=+4.0×10-7 C的电荷放在B点,其受力多大?此时B处 场强多大?
8.0×10-5 N 200 N/C
第*页
研习任务三 电场线
合作 讨论
  某一区域的电场线分布如图所示.A、B、C是电场中的三个点.
(1)哪一点的电场强度最强?哪一点的电场强度最弱?
提示:(1)电场线疏密表示电场强弱,B点的电场强度最强,C 点的电场强度最弱.
(2)画出各点电场强度的方向.
(3)把负的点电荷分别放在这三个点,画出它所受静电力的方向.
提示: (2)(3)如图所示
(4)把正的点电荷从A点静止释放,它在静电力作用下运动的轨迹是否与电场线 一致?
提示:(4)不一致.正电荷刚开始运动时初速度为0,加速度方 向与A点场强方向一致;开始运动后速度方向与场强方向不一致,则 正电荷运动轨迹与电场线不一致.
切线方向
线
疏密
切线方向
正电荷
无穷远处
无穷远处
负电
荷
3. 电场真实存在,电场线是 的线,实际电场中并不存在.
假想
×

A
A. M点的电场强度大于N点的电场强度
B. 坐标原点附近未画电场线的区域场强均为0
C. 将一正电荷由P点静止释放,仅在电场力作用下,可沿PM电场线运动到M点
D. 将一负电荷由O点静止释放,可能沿图中虚线移到M点
[解析] 电场线密的地方电场强度大,由图可知M点电场线比N点的密,所以M点的场 强大于N点的场强,故A正确;电场线只是大体形象描述电场,不画电场线的区域也 有电场,故B错误;一正点电荷从P点由静止释放,该电荷所受的电场力是变力,方 向与电场线相切,根据曲线运动的条件知该电荷并不能沿电场线运动到M点,故C错 误;在第一象限区域,电场中不可能存在一条沿OM方向的直线电场线,则将一负电 荷由O点静止释放,不可能沿图中虚线运动到M点,故D错误.故选A.
A. 小球A带负电、小球B带正电,且mA>mB
B. 小球A带负电、小球B带正电,且mA=mB
C. 小球A带正电、小球B带负电,且mA>mB
D. 小球A带正电、小球B带负电,且mA=mB
B
第*页
研习任务四 几种常见的电场线

教材 认知
认真观察常见的几种电场线的分布情况,完成下面填空.
电场 电场线 简要描述
点电荷 (1)电场线为直线
(2)方向由(正)点电荷指向无穷远处或从无穷 远处指向(负)点电荷
(3)离电荷近处电场线密,场强大;离电荷远处 电场线疏,场强小
(4)以点电荷为球心作一球面,电场线处处与球 面垂直,球面上场强大小相等,方向不同
电场 电场线 简要描述
等量同 种点电 荷 (1)由左向右,两点电荷连线上的电场强度先 变 后变 .连线中点O电场强度 为
(2)两点电荷连线中点O沿中垂线到无限远,电 场强度先变 后变
(3)关于O点对称的两点电场强度 (填“等大同向”或“等大反向”)
小
大
零
大
小
等大反向
电场 电场线 简要描述
等量异 种点电 荷 (1)由左向右,两点电荷连线上的电场强度先 变 后变
(2)从两点电荷连线中点O沿中垂线到无限远, 电场强度逐渐变
(3)关于O点对称的两点电场强度 (填“等大同向”或“等大反向”)
小
大
小
等大同向
A. A、B两点电场强度相同
B. 两个电荷连线(直线)上的电场强度,连线中点电场强度最小
C. 将一正点电荷(仅受电场力)从A点无初速度释放一定会沿电场线运动到B点
D. 两个电荷连线(直线)的中垂线上各点电场强度方向相同,大小相等
B
[解析] 电场线的切线方向表示电场强度的方向,因此A、B两点电场强度方向不同, 故A错误;依据电场线的疏密,来体现电场强度强弱,因此两个电荷连线(直线)上 的电场强度,连线中点电场强度最小,故B正确;若将一仅受电场力的正点电荷从A 点无初速度释放,假设正点电荷沿电场线运动到B点,则该电荷做曲线运动,而正点 电荷的受力时刻沿电场线的切线即轨迹的切线,与正点电荷做曲线运动受力指向轨迹 凹侧相矛盾,因此运动轨迹不会沿着电场线从A到B,故C错误;依据电场线的疏密, 来体现电场强度强弱,因此两个电荷连线(直线)的中垂线上,从两个电荷连线中点 到无穷远,电场强度越来越小,电场线的切线方向表示电场强度的方向,因此中垂线 上各点电场强度方向一致,故D错误.
AD
A. 速度先增大,再减小
B. 速度一直增大
C. 加速度先增大再减小,过O点后,加速度先减小再增大
D. 加速度可能先减小,再增大
解析:根据等量负点电荷的电场线分布可知,在A、B连线的中垂线上,从无穷 远到O点,电场强度先变大后变小,到O点变为零,电场强度方向沿中垂线指向 O点.若M、N相距较远,则小球C受库仑力从M向O运动时,小球C的速度不断增 大,加速度先变大后变小,在O点时加速度变为零,速度达到最大,从O向N运 动时,小球C的速度不断减小,加速度先变大后变小(具有对称性).如果M、N 相距较近,则小球C受库仑力从M向O运动时,小球C的速度不断增大,加速度越 来越小,在O点时加速度变为零,速度达到最大,从O向N运动时,速度不断减 小,加速度越来越大,故A、D正确.
第*页
课后提素养

×
×

A. 若在A点换上电荷量为-q的电荷,A点场强方向发生变化
B. 若在A点换上电荷量为2q的电荷,A点的场强将变为2E
C. 若在A点移去电荷q,A点的场强变为零
D. A点场强的大小、方向与q的大小、正负、有无均无关
D
A. 该定义式只适用于点电荷产生的电场
B. F是试探电荷所受到的力,q是产生电场的电荷的电荷量
C. 场强的方向与F的方向相同
D. 由该定义式可知,场中某点电荷所受的静电力大小与该点场强的大小成正比
D
A. 电场线是电场中实际存在的曲线
B. 电场线实际就是带电粒子在电场中的运动轨迹
C. 电场线在电场中不能相交
D. 电场线越密的地方电场强度越大
解析:电场线是为了描述电场而引入的假想的曲线,实际上并不存在,因此A项错 误;电场线是假想的曲线,并不是带电粒子在电场中的运动轨迹,因此B项错误;电 场线在电场中不能相交,因为在电场中同一地点不可能存在两个场强方向,因此C项 正确;电场线的疏密表示电场强度的大小,电场线越密集,电场强度越大,电场线越 稀疏,电场强度越小,因此D项正确.
CD
A. 该点电荷带正电
B. 该点电荷带负电
C. a点和b点电场强度的方向相同
D. a点的电场强度Ea大于b点的电场强度Eb
解析:由题图可知,电场线指向该点电荷,故该点电荷是负点电荷,A错误,B正 确;因a、b两点的电场线的方向不同,故a点和b点电场强度的方向不同,C错误;a 点处的电场线比b点的密,故Ea>Eb,D正确.
BD
第*页
课时作业
A. 电场强度E跟F成反比,跟q成正比
C. 如果电荷在电场中某点所受的静电力大,则该点的电场强度就强
D. 一个小球在P点受到的静电力为0,P点的场强一定为0
B
1
2
3
4
5
6
7
8
9
10
11
A. 大小为3E,方向和E相反
B. 大小为E,方向和E相同
C. 大小为3E,方向和E相同
D. 大小为E,方向和E相反
解析:电场强度由电场本身决定,与试探电荷的有无、电性、电荷量的大小无关,故 B正确,A、C、D错误.
B
1
2
3
4
5
6
7
8
9
10
11
A. 场源电荷可能是正电荷,位置在点a左侧
B. 场源电荷可能是正电荷,位置在点b右侧
C. 场源电荷可能是负电荷,位置在点a左侧
D. 场源电荷可能是负电荷,位置在点b右侧
AC
1
2
3
4
5
6
7
8
9
10
11
A. M点的电场强度与N点相等
B. M点的电场强度比N点的强
C. M点的电场强度比N点的弱
D. 带电荷量相同的电荷在M、N两点受到的电场力大小相等
解析:由题图可知,M点处电场线较密,N点处电场线较疏,则M处电场强度大于N处 电场强度,故B正确,A、C错误;由F=Eq知带电荷量相同的电荷在M点受到的静电 力大于在N点受到的静电力,故D错误.
B
1
2
3
4
5
6
7
8
9
10
11
A. 甲图中M、N两点电场强度相同
B. 乙图中M、N两点电场强度相同
C. 丙图中M、N两点电场强度不同
D. 丁图中M、N两点电场强度不同
D
1
2
3
4
5
6
7
8
9
10
11
解析:题图甲中M、N两点电场强度大小相等,但方向不同,故A错误;题图乙中M、 N两点电场强度大小相等,但方向相反,故B错误;题图丙中,M、N两点电场强度等 大同向,故C错误;题图丁中,M、N两点电场强度等大反向,故D正确.
1
2
3
4
5
6
7
8
9
10
11
A. M点没有电场线则电场强度为零
B. M点电场强度等于N点电场强度
C. 负电荷在M点所受的静电力小于在N点所受的静电力
D. 将电子从M点由静止释放,电子将沿竖直方向向上运动
解析:M点电场线没有画出,不是没有电场线,电场强度也不为0,故A错误;电场线 密的地方电场强度大,则N点电场强度大,故B错误;电场线密的地方电场强度大, 由静电力公式F=Eq可知电场强度越大,静电力越大,故在N点所受静电力大,C正 确;电子为负电荷,逆着电场线方向移动,故D错误.
C
1
2
3
4
5
6
7
8
9
10
11
A. 在两个点电荷形成的电场中,e、f处场强相同
B. 在两电荷的连线上,O处场强大小最大
C. ad连线的垂直平分线上各点的场强大小不相等、方向也不相同
D. ad连线的垂直平分线上各点的场强大小不相等,但方向相同
解析:由等量异种点电荷形成的电场线的分布特点可知,e、f处的电场强度大小相 等,方向不相同,故A错误;等量异种点电荷电场中,在两点电荷的连线上,O处场 强大小最小,故B错误;等量异种点电荷连线的垂直平分线上各点电场强度方向均相 同,但大小不相等,故C错误,D正确.
D
1
2
3
4
5
6
7
8
9
10
11
B
解析:由v-t图像可知,电荷从A到B做加速度减小的加速运动,由“加速”可知电荷 受到的静电力方向和运动方向相同,而所带电荷电性为负,则电场方向由B到A,由 “加速度减小”可知电场强度变小,即电场线变疏,即由A到B电场线变疏,故选B.
1
2
3
4
5
6
7
8
9
10
11
A. A点的电场强度大小为2×103 N/C
B. B点的电场强度大小为2×103 N/C
C. 点电荷Q在A、B之间
D. 点电荷Q在O、B之间
AC
解析:由F=Eq可知,在F-q图像中,斜率大小表示电场强度大小,由题图乙知,A 点的电场强度大小为2×103 N/C,B点的电场强度大小为500 N/C,故A对,B错;A、 B两点放置正、负不同的试探电荷,受力方向总为正,说明A、B两点的电场强度方向 相反,点电荷Q只能在A、B之间,故C对,D错.
1
2
3
4
5
6
7
8
9
10
11
A. 负点电荷在从P点到O点的过程中,加速度越来越大,速度也越来越 大
B. 负点电荷在从P点到O点的过程中,加速度越来越小,速度越来越大
C. 负点电荷运动到O点时加速度为零,速度达到最大值
D. 负点电荷在从O点到G点的过程中,速度越来越小,加速度越来越 大
C
1
2
3
4
5
6
7
8
9
10
11
解析:负点电荷在从P点到O点的过程中,所受的电场力方向竖直向下,做加速运 动,所以速度越来越大,因为从O点向上到无穷远,电场强度先增大后减小,负点电 荷在P点到O点的过程中,电场强度大小变化不确定,所以其所受电场力的大小变化 无法确定,加速度的大小变化不能确定,A、B错误;负点电荷运动到O点时,其所受 的电场力为零,加速度为零,然后向下做减速运动,所以在O点时负点电荷的速度达 到最大值,C正确;负点电荷在从O点到G点的过程中,做减速运动,速度越来越小, 同理,加速度的大小变化无法确定,D错误.
1
2
3
4
5
6
7
8
9
10
11
A
1
2
3
4
5
6
7
8
9
10
11
解析:两等量异种点电荷电场的电场线如图所示,在它们连线的中垂线上,从连线上 的中点O到无穷远处的电场强度逐渐减小,方向不变.故选A.
1
2
3
4
5
6
7
8
9
10
