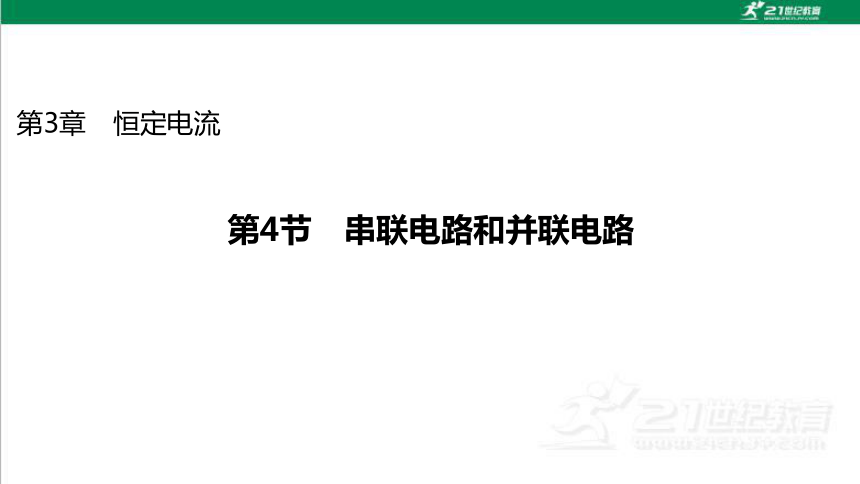

第3章 恒定电流
第4节 串联电路和并联电路

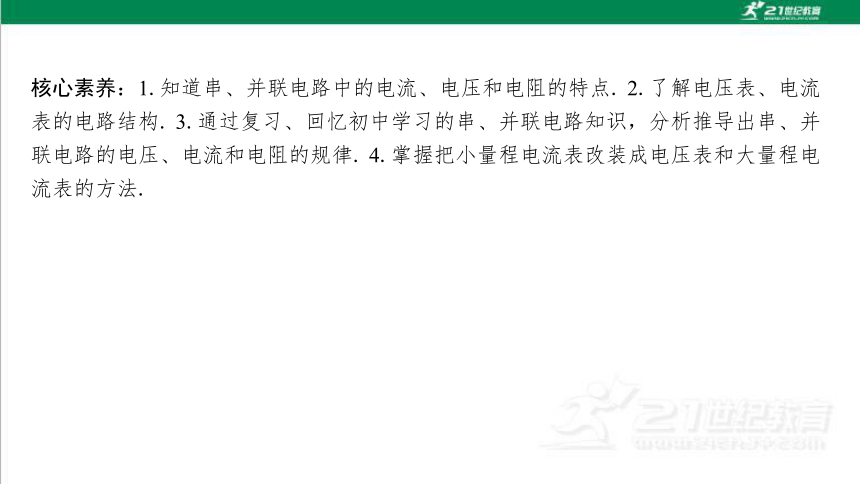

核心素养:1.知道串、并联电路中的电流、电压和电阻的特点. 2.了解电压表、电流 表的电路结构. 3.通过复习、回忆初中学习的串、并联电路知识,分析推导出串、并 联电路的电压、电流和电阻的规律. 4.掌握把小量程电流表改装成电压表和大量程电 流表的方法.
第*页
研习任务一 串、并联电路的特点
合作 讨论
某用户家中有很多用电器:电灯、电视、洗衣机、电磁炉及电冰箱等.
思考:该用户家中的各种用电器采用什么连接方式?若电灯的灯丝断了,其他用 电器还能正常使用吗?
提示:在家庭电路中,各用电器都是并联的;若某一用电器烧坏,并不影响其他 用电器的正常工作.

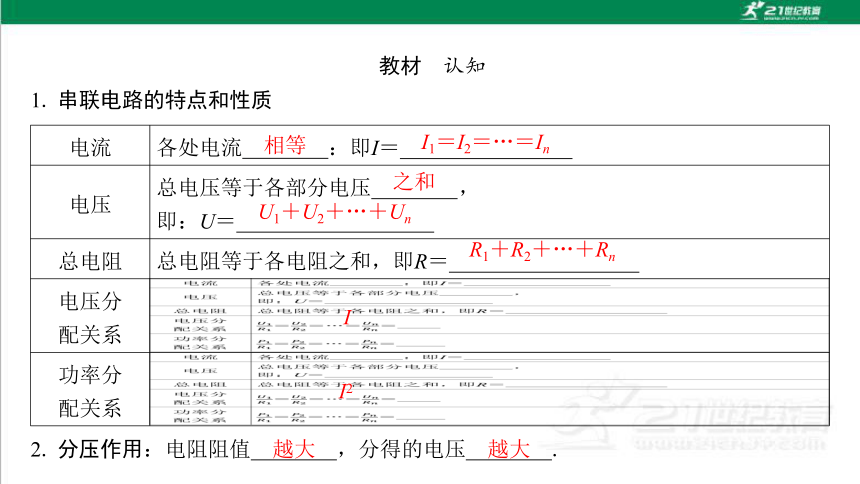

教材 认知
1. 串联电路的特点和性质
电流 各处电流 :即I=
电压 总电压等于各部分电压 ,
即:U=
总电阻 总电阻等于各电阻之和,即R=
电压分
配关系
功率分
配关系
相等
I1=I2=…=In
之和
U1+U2+…+Un
R1+R2+…+Rn
I
I2
2. 分压作用:电阻阻值 ,分得的电压 .
越大
越大
核心 归纳

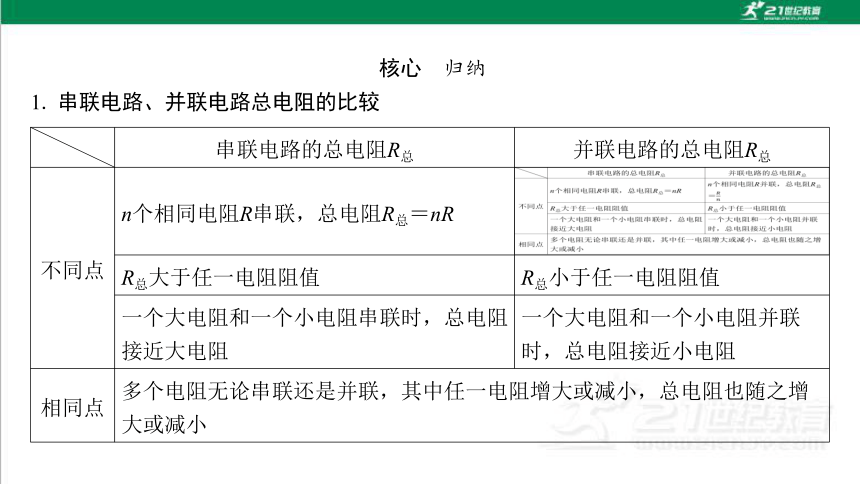

1. 串联电路、并联电路总电阻的比较
串联电路的总电阻R总 并联电路的总电阻R总
不同点 n个相同电阻R串联,总电阻R总=nR
R总大于任一电阻阻值 R总小于任一电阻阻值
一个大电阻和一个小电阻串联时,总电阻 接近大电阻 一个大电阻和一个小电阻并联 时,总电阻接近小电阻
相同点 多个电阻无论串联还是并联,其中任一电阻增大或减小,总电阻也随之增 大或减小

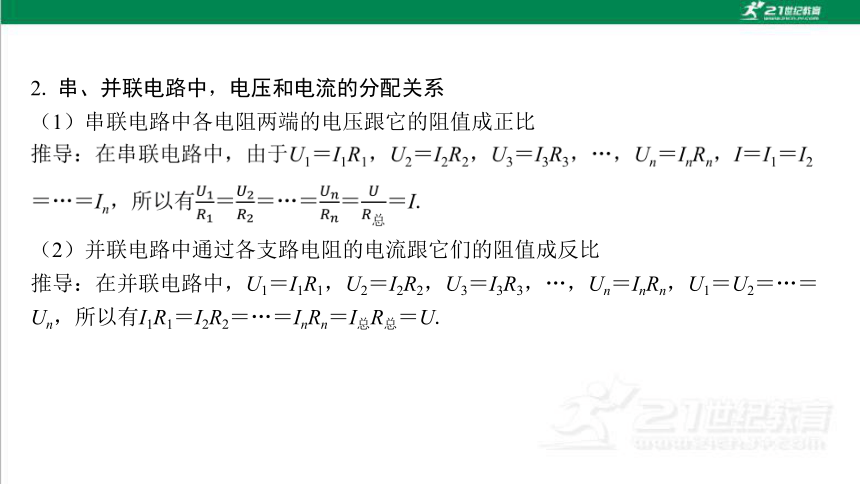

2. 串、并联电路中,电压和电流的分配关系
(1)串联电路中各电阻两端的电压跟它的阻值成正比
(2)并联电路中通过各支路电阻的电流跟它们的阻值成反比
推导:在并联电路中,U1=I1R1,U2=I2R2,U3=I3R3,…,Un=InRn,U1=U2=…= Un,所以有I1R1=I2R2=…=InRn=I总R总=U.
研习 经典

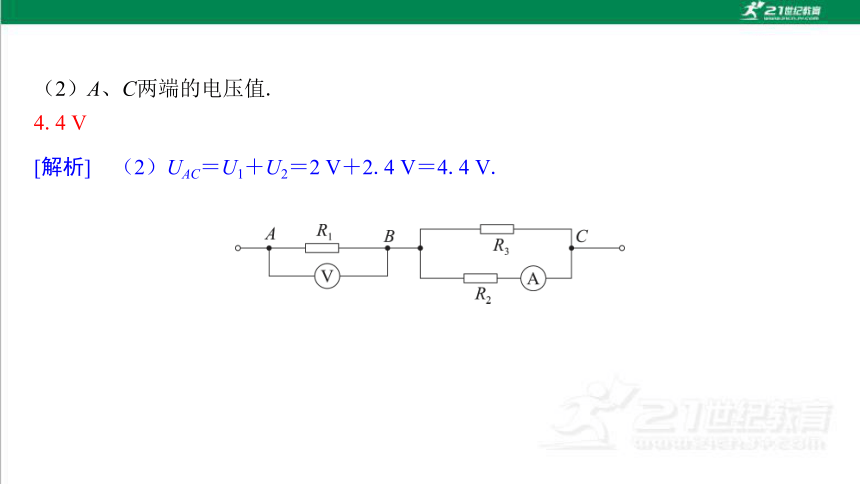

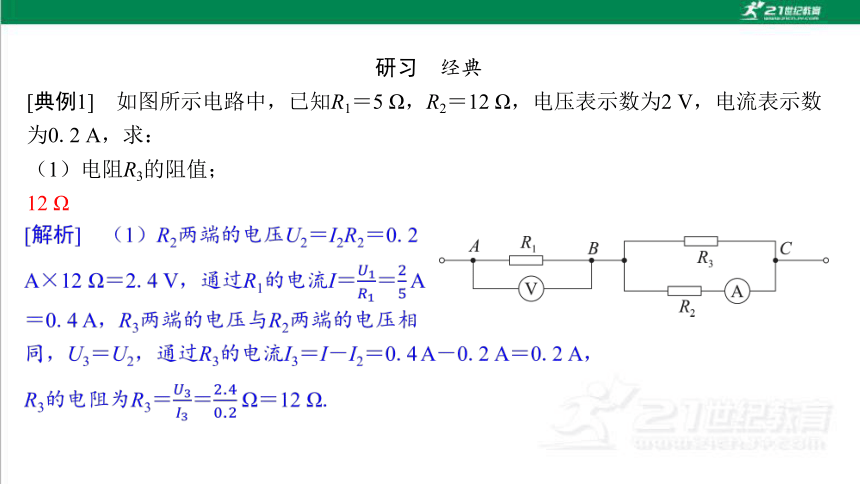

[典例1] 如图所示电路中,已知R1=5 Ω,R2=12 Ω,电压表示数为2 V,电流表示数 为0.2 A,求:
(1)电阻R3的阻值;
12 Ω
(2)A、C两端的电压值.
4.4 V
[解析] (2)UAC=U1+U2=2 V+2.4 V=4.4 V.

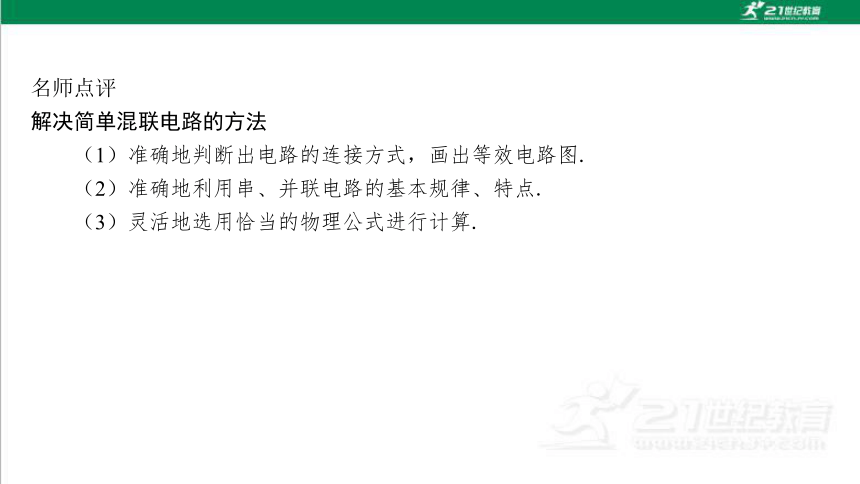

名师点评
解决简单混联电路的方法
(1)准确地判断出电路的连接方式,画出等效电路图.
(2)准确地利用串、并联电路的基本规律、特点.
(3)灵活地选用恰当的物理公式进行计算.

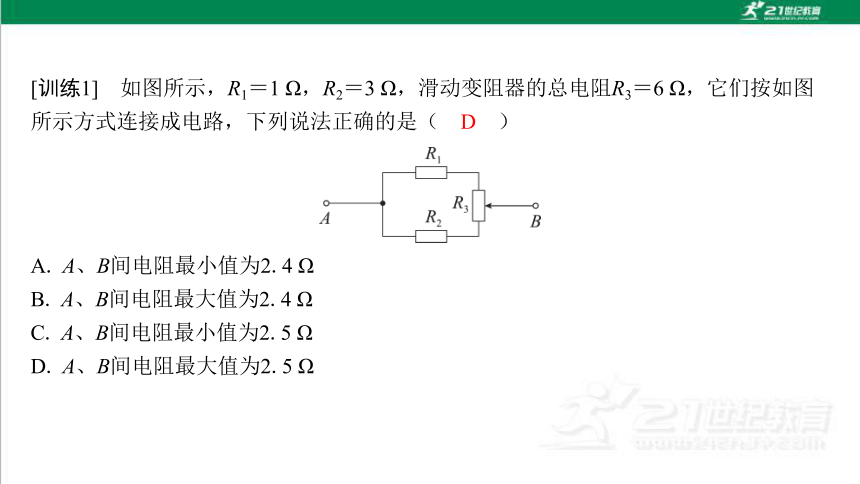

A. A、B间电阻最小值为2.4 Ω
B. A、B间电阻最大值为2.4 Ω
C. A、B间电阻最小值为2.5 Ω
D. A、B间电阻最大值为2.5 Ω
D
第*页
研习任务二 小量程电流表(表头)的改装
合作 讨论
电压表
电流表
提示:因为是相同的电流表改装的电压表和电流表,指针偏角相同,说明通过的 电流I相同,所以表头G两端的电压(U=IRg )也相同.
核心 归纳
两表改装对比
项目 小量程电流表G改装成大量程电 压表V 小量程电流表G改装成大量程电 流表A
电路结构
R的作用 分压 分流
扩大量程
的计算
电表的
总内阻 RV=Rg+R
使用 并联在被测电路中“+”接线柱 接电势较高的一端 串联在被测支路中,电流从 “+”接线柱流入
研习 经典
[典例2] 有一电流表G,内阻Rg=10 Ω,满偏电流Ig=3 mA.
(1)要把它改装成量程为0~3 V的电压表,应串联一个多大的电阻?改装后电压表 的内阻是多大?
990 Ω 1 000 Ω
(2)要把它改装成量程为0~0.6 A的电流表,需要并联一个多大的电阻?改装后电 流表的内阻是多大?
0.05 Ω
0.05 Ω
名师点评
电表改装问题的三点提醒
(1)无论表头G改装成电压表还是电流表,它的三个特征量Ug、Ig、Rg是不变 的,即通过表头的最大电流Ig并不改变.
(2)电表改装的问题实际上是串、并联电路中电流、电压的计算问题,只要把 表头G看成一个电阻Rg即可.
(3)改装后的电压表的表盘上显示的是表头和分压电阻两端的总电压,改装后 的电流表表盘上显示的是通过表头和分流电阻的总电流.
A. A1的读数和A2的读数相同
B. V1的读数和V2的读数相同
C. A1指针偏转角度和A2指针偏转角度相同
D. V1指针偏转角度比V2指针偏转角度大
C
第*页
课后提素养
基础 题组
√
×
×
√
√
×
2. 有R1、R2两个电阻,阻值分别为30 Ω、90 Ω,串联后接入某电路中,总电阻 为 Ω,通过两个电阻的电流之比为 ,两个电阻两端的电压之比 为 .
3. 将一块内阻为600 Ω、满偏电流为5 mA的电流表G改装成量程为6 V的电压表,应 该串联的电阻值为 Ω.
120
1∶1
1∶3
600
中档 题组
A. R1∶R2=1∶3
B. R1∶R2=3∶1
C. 将R1与R2串联后接于电源上,则电流比I1∶I2=1∶3
D. 将R1与R2并联后接于电源上,则电流比I1∶I2=3∶1
解析:I-U图像的斜率表示电阻的倒数,由图像可得R1∶R2=1∶3,故A项对,B项 错.R1与R2串联后电流相等,故C项错.R1与R2并联后电压相同,由公式U=IR知,电流 与电阻成反比,故D项对.
AD
A. 电路的总电阻是5 Ω
B. 通过R2的电流是1.0 A
C. a、b两端的电压是20 V
D. a、c两端的电压是12 V
A
A. 电压表量程为1 mV
B. 电压表量程为50 mV
C. 电流表量程为1 μA
D. 电流表量程为10 mA
D
4. 一块满偏电流Ig=1 mA、线圈电阻Rg=100 Ω的小量程电流表.
(1)把它改装成满偏电压U=10 V的电压表;
解析:(1)小量程电流表的满偏电压Ug=IgRg=0.1 V<U,因此需要串联一个适当 的分压电阻,可将其改装成电压表,改装的电路如图所示,
见解析
(2)把它改装成满偏电流I=0.6 A的电流表.
请画出电路图,并算出有关数据.
解析:(2)小量程电流表的满偏电流Ig<I,要将其改装成大量程的电流表,应给其 并联一个适当的分流电阻,改装的电路如图所示,
第*页
课时作业
[基础训练]
A
B
C
D
解析:由电阻的串联、并联特点可知选项A中的总电阻为18 Ω,选项B中的总电阻为2 Ω,选项C中的总电阻为4 Ω,选项D中的总电阻为9 Ω,C正确,A、B、D错误.
C
1
2
3
4
5
6
7
8
9
10
11
C
1
2
3
4
5
6
7
8
9
10
11
A. 若S1和S2都闭合,它是一个电压表
B. 若S1和S2都闭合,它是一个电流表
C. 若S1和S2都断开,它是一个电流表
D. 若S1和S2都断开,它是一个电压表
解析:由图示电路图可知,若电键S1和S2都闭合,电流表G与电阻R2并联,电阻起分 流作用,此时它是电流表,故A错误,B正确;由图示电路图可知,若电键S1和S2都 断开,电流计G与电阻R1串联,电阻起分压作用,此时它是电压表,故C错误,D正 确;故选BD.
BD
1
2
3
4
5
6
7
8
9
10
11
A. 1∶6 B. 1∶9 C. 1∶3 D. 1∶2
D
1
2
3
4
5
6
7
8
9
10
11
A. 23 V B. 24 V C. 25 V D. 26 V
解析:因为R1、R2、R3和R4串联,且R2+R3=R3+R4,故R3和R4两端的电压也为10 V. a、b两点间电压是R1和R2两端电压与R3和R4两端电压之和,即(15+10) V=25 V.
C
1
2
3
4
5
6
7
8
9
10
11
A. 应串联一个0.1 Ω的电阻
B. 应并联一个0.1 Ω的电阻
C. 应串联一个1 800 Ω的电阻
D. 应并联一个1 800 Ω的电阻
C
1
2
3
4
5
6
7
8
9
10
11
甲
乙
D
B. 甲表是电流表,若增大接入电路的变阻箱R的阻值,则改装表的量程也将增大
C. 乙表是电压表,改装后的量程为Ig( R0-Rg)
D. 乙表是电压表,若减小接入电路的变阻箱R的阻值,则改装表的量程也减小
1
2
3
4
5
6
7
8
9
10
11
甲
乙
1
2
3
4
5
6
7
8
9
10
11
8. 满偏电流为1 mA的表头的内阻为200 Ω,现把表头改装为0~3 V和0~15 V的双量 程电压表,电路图如图所示.则使用A、B两个端点时,对应的量程为 (填 “0~3 V”或“0~15 V”),R1的阻值为 Ω,R2的阻值为 Ω.
0~3 V
2 800
12 000
1
2
3
4
5
6
7
8
9
10
11
解析:根据电压表改装原理,串联分压电阻越大,电压表量程越大,使用A、B两个 端点时,接入的分压电阻小,对应的量程为0~3 V.
根据电压表改装原理,当电压表量程为3 V时,有U1=Ig(Ig+R1)
R1的阻值为R1=2 800 Ω
根据电压表改装原理,当电压表量程为15 V时,有U2=Ig(Ig+R1+R2)
R2的阻值为R2=12 000 Ω.
1
2
3
4
5
6
7
8
9
10
11
[能力提升]
电压表
3 V
电流
表
1 A
1
2
3
4
5
6
7
8
9
10
11
1
2
3
4
5
6
7
8
9
10
11
10. 某电流表内阻Rg为200 Ω,满偏电流Ig为2 mA,如图甲、乙改装成量程为0.1 A和1 A的两个量程的电流表,试求:
(1)图甲中,R1和R2各为多少?
4.08 Ω 0.4 Ω
1
2
3
4
5
6
7
8
9
10
11
(2)图乙中,R3和R4各为多少?
0.41 Ω 3.67 Ω
解析:(2)按图乙接法,量程为1 A时,R4和 Rg串联后与R3并联;量程为0.1 A时,R3和R4串 联后与Rg并联,分别得
Ig(Rg+R4)=(1 A-Ig)R3
IgRg=(0.1 A-Ig)(R3+R4)
解得R3=0.41 Ω,R4=3.67 Ω.
1
2
3
4
5
6
7
8
9
10
11
解析:(3)乙图接法较好.
甲图中,若开关接触不良而没有接通,或换量 程的过程中,电流将全部流经表头,可能把表 头烧坏.
(3)从安全角度分析,哪种改装方法较好?
见解析
1
2
3
4
5
6
7
8
9
10
11
11. 如图所示为实验室常用的两个量程的电压表原理图.当使用O、A两接线柱时,量 程为3 V;当使用O、B两接线柱时,量程为15 V. 已知电流表的内电阻Rg=500 Ω,满 偏电流Ig=100 μA. 求分压电阻R1和R2的阻值.
2.95×104 Ω 1.2×105 Ω
1
2
3
4
5
6
7
8
9
10
11
